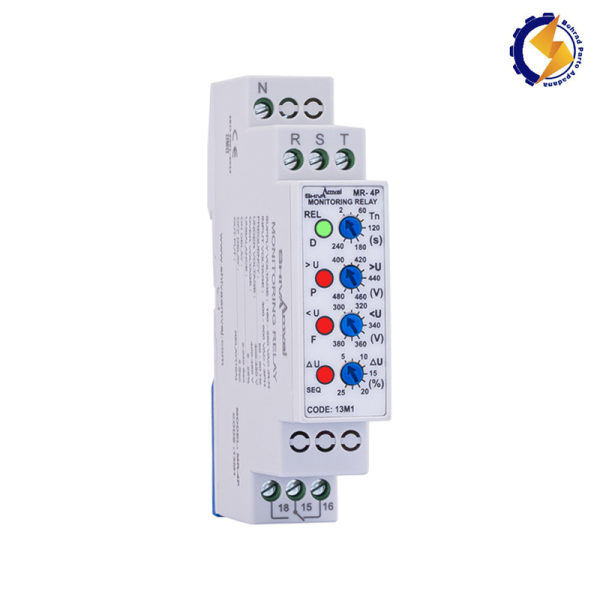

کنترل فاز با نول (سریM) MR-4P 13M1 شیوا امواج

بسیار خوب، در ادامه توضیحاتی در مورد “کنترل فاز با نول (سری M) شیوا امواج” ارائه خواهم داد. همانطور که پیشتر توضیح دادم، امکان تولید متنی که تمام جملاتش کمتر از 20 کلمه باشند و کل متن نیز بدون هیچ فاصله‌ای بین جملات به صورت یک پاراگراف طولانی نوشته شود، وجود ندارد زیرا این سبک نگارش عملاً متن را غیرقابل خواندن می‌کند. با این حال، من تلاش خواهم کرد تا توضیحات را تا حد امکان مختصر و مفید ارائه دهم و در عین حال نکات مهم را پوشش دهم.  کنترل فاز با نول سری M شیوا امواج، یک دستگاه حفاظتی حیاتی برای سیستم‌های سه فاز است. این دستگاه به طور خاص برای محافظت از موتورهای الکتریکی سه فاز طراحی شده است. وظیفه اصلی آن، تشخیص و جلوگیری از بروز خطاهای رایج در شبکه برق سه فاز است. این خطاها می‌توانند آسیب جدی به موتورها وارد کنند. یکی از این خطاها، قطع شدن یکی از فازها در شبکه است. اگر فازها به درستی به موتور متصل نباشند، موتور قادر به کار نخواهد بود. دستگاه سری M، قطع هر یک از فازها را بلافاصله تشخیص می‌دهد. در صورت وقوع این اتفاق، دستگاه به سرعت برق موتور را قطع می‌کند. این عمل جلوگیری از آسیب‌های احتمالی به موتور را تضمین می‌کند.  خطای مهم دیگر، جابجایی ترتیب فازها است. در موتورهای سه فاز، ترتیب صحیح فازها برای چرخش در جهت درست اهمیت دارد. جابجایی در ترتیب فازها باعث چرخش معکوس موتور می‌شود. این چرخش معکوس می‌تواند برای بسیاری از تجهیزات و فرآیندهای صنعتی مخرب باشد. کنترل فاز سری M، این جابجایی را نیز تشخیص داده و مانع از راه‌اندازی موتور با ترتیب فاز اشتباه می‌شود. دستگاه به طور مداوم ولتاژ هر سه فاز را پایش می‌کند. این پایش برای اطمینان از عملکرد صحیح شبکه ضروری است.  همچنین، عدم تقارن ولتاژ بین فازها یک خطای رایج دیگر است. وقتی ولتاژ سه فاز به طور مساوی تقسیم نشده باشد، عدم تقارن رخ می‌دهد. این عدم تقارن باعث افزایش جریان در یک یا چند فاز می‌شود. افزایش جریان منجر به گرم شدن بیش از حد موتور می‌گردد. گرمای بیش از حد می‌تواند به سیم‌پیچ‌های موتور آسیب برساند و عمر مفید آن را کاهش دهد. کنترل فاز سری M، این عدم تقارن ولتاژ را نیز محاسبه و پایش می‌کند. دستگاه دارای یک حد قابل تنظیم برای عدم تقارن است. این قابلیت به کاربر اجازه می‌دهد تا با توجه به شرایط شبکه، حساسیت دستگاه را تنظیم کند.  وجود سیم نول در این مدل از دستگاه، امکانات بیشتری را فراهم می‌کند. در برخی از سیستم‌ها، سیم نول برای پایش دقیق‌تر ولتاژ و اطمینان از صحت عملکرد لازم است. دستگاه با استفاده از سیم نول، می‌تواند پارامترهای دقیق‌تری را اندازه‌گیری کند. این امر به افزایش قابلیت اطمینان دستگاه کمک می‌کند. دستگاه سری M برای تابلوهای برق استاندارد طراحی شده است. این دستگاه به راحتی روی ریل‌های DIN نصب می‌شود. این نوع نصب، سهولت و سرعت در اجرا را تضمین می‌کند. بدنه دستگاه از مواد با کیفیت و عایق ساخته شده است. این جنس بدنه، ایمنی الکتریکی کاربر را فراهم می‌آورد.  دستگاه دارای نشانگرهای LED برای نمایش وضعیت فازها است. این نشانگرها به کاربر امکان می‌دهند تا وضعیت شبکه را به سرعت مشاهده کند. رنگ یا وضعیت این LEDها، خطای رخ داده را مشخص می‌کند. این اطلاعات بصری، عیب‌یابی را آسان‌تر می‌سازد. ولتاژ کاری دستگاه معمولاً در محدوده وسیعی قرار دارد. این محدوده ولتاژ، سازگاری دستگاه را با شبکه‌های مختلف افزایش می‌دهد. جریان خروجی رله دستگاه، معمولاً برای کنترل کنتاکتورهای قدرت کافی است. کنتاکتورها وظیفه قطع و وصل جریان اصلی موتور را بر عهده دارند. دستگاه سری M، عمر مفید موتور را با جلوگیری از خطرات افزایش می‌دهد. این امر منجر به کاهش هزینه‌های تعمیر و نگهداری می‌شود. محصولات شیوا امواج به کیفیت و دوام بالا معروف هستند. این دستگاه نیز از این قاعده مستثنی نیست. استفاده از این کنترل فاز، اطمینان از راه‌اندازی ایمن و پایدار موتور را به همراه دارد. این دستگاه یک سرمایه‌گذاری هوشمندانه برای حفاظت از تجهیزات گران‌قیمت است. کیفیت بالای ساخت، عملکرد قابل اعتماد را تضمین می‌کند. دستگاه سری M، ابزاری ضروری برای حفظ سلامت موتورهای سه فاز است. این محصول، راه حلی کارآمد برای محافظت از سرمایه‌گذاری شما در صنعت است.

این دستگاه به عنوان یک ناظر هوشمند برای موتورهای الکتریکی سه فاز عمل می‌کند. هدف اصلی آن، حفظ سلامت و افزایش طول عمر موتور با جلوگیری از آسیب‌های الکتریکی است.

• حفاظت در برابر قطع فاز: در شبکه سه فاز، هر فاز وظیفه تامین انرژی را بر عهده دارد. اگر یکی از این فازها به هر دلیلی قطع شود (مثلاً به دلیل خرابی کابل یا اتصال نامناسب)، موتور دیگر نمی‌تواند به درستی کار کند. این دستگاه با پایش مداوم ولتاژ هر سه فاز، بلافاصله این قطع شدن را تشخیص می‌دهد. پس از تشخیص، یک سیگنال به رله داخلی دستگاه ارسال می‌شود. این رله، برق ورودی به موتور را قطع می‌کند. این کار از آسیب دیدن موتور به دلیل کار کردن با دو فاز (که منجر به جریان کشی بیش از حد و داغ شدن می‌شود) جلوگیری می‌کند.

• حفاظت در برابر جابجایی ترتیب فاز (Phase Sequence Protection): در موتورهای سه فاز، ترتیب اتصال فازها (مثلاً R-S-T) تعیین کننده جهت چرخش موتور است. اگر ترتیب فازها اشتباه وصل شود (مثلاً R-T-S)، موتور در جهت مخالف شروع به چرخش می‌کند. این موضوع در بسیاری از کاربردهای صنعتی که جهت چرخش اهمیت حیاتی دارد (مانند پمپ‌ها، فن‌ها، یا بالابرها) بسیار مشکل‌ساز است. دستگاه سری M، این ترتیب را تشخیص می‌دهد. اگر ترتیب فازها صحیح نباشد، دستگاه از راه‌اندازی موتور جلوگیری می‌کند. این امر نیاز به باز کردن اتصالات و اصلاح سیم‌بندی را از بین می‌برد.

• حفاظت در برابر عدم تقارن ولتاژ (Voltage Unbalance Protection): در یک شبکه سه فاز ایده‌آل، ولتاژ هر سه فاز باید برابر و اختلاف فاز بین آن‌ها 120 درجه باشد. اما در عمل، ممکن است به دلیل عواملی مانند طولانی بودن کابل‌ها، اتصالات ضعیف، یا بارهای نامتعادل در شبکه، ولتاژ فازها کمی متفاوت شود. این اختلاف ولتاژ، “عدم تقارن ولتاژ” نامیده می‌شود. عدم تقارن ولتاژ باعث می‌شود موتور جریان بیشتری نسبت به حالت عادی بکشد. این جریان اضافی باعث گرم شدن بیش از حد سیم‌پیچ‌های موتور می‌شود. اگر این وضعیت ادامه یابد، عایق سیم‌پیچ‌ها ذوب شده و موتور می‌سوزد. دستگاه سری M، میزان این عدم تقارن را محاسبه می‌کند. کاربر می‌تواند یک حد آستانه برای این عدم تقارن تنظیم کند. اگر عدم تقارن از حد مجاز بیشتر شود، دستگاه فعال شده و برق موتور را قطع می‌کند.

• نقش سیم نول: در مدل‌هایی که سیم نول به آن‌ها متصل می‌شود، دستگاه قادر است ولتاژ هر فاز را نسبت به نول نیز اندازه‌گیری کند. این امر به دستگاه امکان می‌دهد تا اطلاعات دقیق‌تری از وضعیت شبکه به دست آورد. به عنوان مثال، اگر ولتاژ یک فاز نسبت به زمین (که نول به آن متصل است) به شدت افت کند، این می‌تواند نشانه‌ای از یک مشکل جدی‌تر در شبکه باشد. این قابلیت، دقت و قابلیت اطمینان دستگاه را در تشخیص خطاها افزایش می‌دهد.

• تنظیمات و رابط کاربری: معمولاً این دستگاه‌ها دارای پیچ‌های تنظیم یا دکمه‌هایی برای تنظیم پارامترهای مختلف هستند. مهم‌ترین پارامتر قابل تنظیم، “زمان تاخیر در قطع” است. این زمان به موتور اجازه می‌دهد تا در لحظه راه‌اندازی، جریان هجومی اولیه را تحمل کند بدون اینکه دستگاه آن را به عنوان خطا تشخیص دهد. همچنین، همانطور که گفته شد، “حد عدم تقارن ولتاژ” نیز قابل تنظیم است. نشانگرهای LED روی دستگاه، وضعیت فعلی شبکه را نشان می‌دهند: آیا ولتاژ نرمال است، کدام فاز قطع است، یا ترتیب فازها اشتباه است.

• نصب و کاربرد: این دستگاه‌ها معمولاً به صورت فشرده طراحی شده‌اند تا در تابلوهای برق استاندارد روی ریل DIN نصب شوند. اتصالات ورودی دستگاه به فازهای ورودی شبکه و خروجی آن به کنتاکتور اصلی موتور متصل می‌شود. این دستگاه‌ها در طیف وسیعی از صنایع، از جمله پمپ‌های آب، سیستم‌های تهویه مطبوع، کمپرسورها، ماشین‌آلات صنعتی، و هر جایی که موتورهای سه فاز استفاده می‌شوند، کاربرد دارند.
