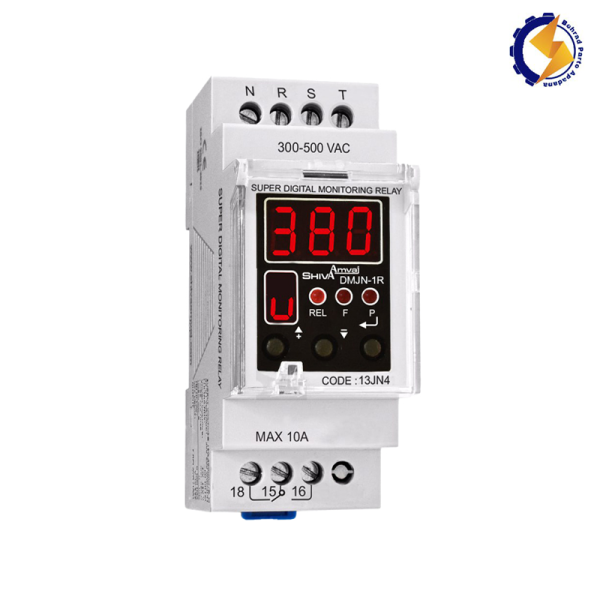

سوپر کنترل فاز دیجیتال (سریN) DMJN-600 13JN4شیوا امواج

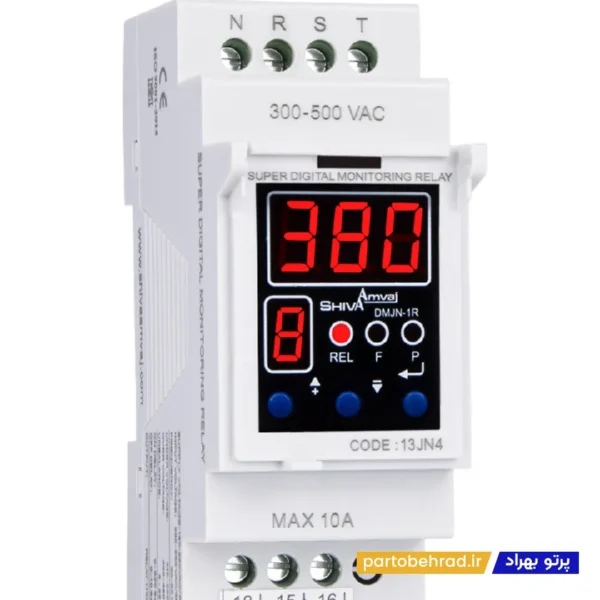

سوپر کنترل فاز دیجیتال سری N شیوا امواج یک دستگاه حفاظتی پیشرفته برای سیستم‌های برق سه فاز است. این دستگاه از تجهیزات برقی در برابر اختلالات ولتاژ و توالی فاز محافظت می‌کند. کنترل فاز وظیفه نظارت مداوم بر ولتاژ سه فاز ورودی را بر عهده دارد. این نظارت شامل اندازه‌گیری دقیق ولتاژ هر فاز نسبت به فازهای دیگر و همچنین ولتاژ فازها نسبت به نول است. در صورت بروز هرگونه خطا در ولتاژ یا توالی فازها، دستگاه بلافاصله خروجی خود را قطع می‌کند. این قطع برق از آسیب رسیدن به تجهیزات مصرف‌کننده جلوگیری می‌نماید.

سری N کنترل فازهای شیوا امواج معمولاً دارای قابلیت تنظیم پارامترهای مختلف است. این پارامترها شامل حداکثر و حداقل ولتاژ مجاز، زمان تاخیر در وصل مجدد و زمان تاخیر در قطع در اثر خطای توالی فاز می‌شود. کاربر می‌تواند این مقادیر را بر اساس نیاز شبکه و مشخصات تجهیزات خود تنظیم کند. این قابلیت تنظیم، انعطاف‌پذیری بالایی را در کاربردهای مختلف فراهم می‌آورد. به عنوان مثال، در مناطقی که نوسانات ولتاژ زیاد است، می‌توان حداقل و حداکثر ولتاژ مجاز را به گونه‌ای تنظیم کرد که دستگاه در محدوده ایمن عمل کند.

خطاهای تحت پوشش این دستگاه شامل موارد متعددی است. اولین خطا، قطع یکی از فازها (فازهای L1، L2 یا L3) است. در این حالت، اگر یکی از فازها قطع شود، کنتاکتور خروجی دستگاه باز شده و برق‌رسانی به مصرف‌کننده قطع می‌شود. خطای بعدی، جابجایی فازها است. اگر توالی فازها به اشتباه تغییر کند (مثلاً فاز L1 به جای L2 وصل شود)، دستگاه این خطا را تشخیص داده و خروجی را قطع می‌کند. این خطا برای موتورهای سه فاز بسیار مخرب است. خطای دیگر، عدم تقارن ولتاژ بین فازهاست. اگر اختلاف ولتاژ بین فازها از حد تنظیم شده بیشتر شود، دستگاه وارد عمل شده و برق را قطع می‌کند. این عدم تقارن می‌تواند ناشی از بار نامتوازن روی فازها یا مشکلات در شبکه توزیع باشد.

علاوه بر این موارد، کنترل فاز سری N شیوا امواج معمولاً خطای ولتاژ بالا و ولتاژ پایین را نیز پوشش می‌دهد. اگر ولتاژ ورودی از حد تنظیم شده بیشتر یا کمتر شود، دستگاه اقدام به قطع خروجی می‌کند. این حفاظت از تجهیزات در برابر تنش‌های ولتاژی شدید یا افت ولتاژ قابل توجه، بسیار مهم است. همچنین، برخی مدل‌ها قابلیت تشخیص خطای قطع نول را نیز دارند. قطع شدن سیم نول در سیستم‌های سه فاز می‌تواند باعث افزایش شدید ولتاژ در برخی فازها و آسیب جدی به تجهیزات شود.

نحوه نمایش وضعیت در این دستگاه‌ها به صورت دیجیتال است. معمولاً یک نمایشگر LED یا LCD بر روی دستگاه وجود دارد. این نمایشگر، ولتاژ هر فاز، وضعیت عملکرد دستگاه (وصل، قطع، تاخیر) و نوع خطا را به صورت عددی یا کد نمایش می‌دهد. این اطلاعات به کاربر کمک می‌کند تا به سرعت از وضعیت سیستم مطلع شده و در صورت بروز خطا، علت آن را تشخیص دهد. چراغ‌های LED مجزا نیز معمولاً برای نشان دادن وضعیت خطاهای مختلف (مانند قطع فاز، ولتاژ بالا، ولتاژ پایین و …) تعبیه شده‌اند.

کنترل فاز سوپر سری N شیوا امواج برای محافظت از انواع تجهیزات سه فاز مانند موتورهای الکتریکی، پمپ‌ها، کمپرسورها، سیستم‌های تهویه مطبوع، تابلوهای برق و سایر مصرف‌کننده‌های حساس کاربرد دارد. نصب این دستگاه معمولاً در تابلوهای برق و قبل از مصرف‌کننده‌های سه فاز انجام می‌شود. سیم‌بندی دستگاه شامل اتصال ورودی‌های فازهای L1، L2، L3 و نول (N) و همچنین خروجی کنتاکتور (معمولاً ترمینال‌های 15 و 18 یا 15 و 16) است. کنتاکت‌های خروجی دستگاه به صورت یک کنتاکتور داخلی عمل می‌کنند.

کیفیت ساخت و دقت اندازه‌گیری در کنترل فازهای دیجیتال شیوا امواج در سطح خوبی قرار دارد. این دستگاه‌ها مطابق با استانداردهای ملی و بین‌المللی تولید می‌شوند تا حداکثر اطمینان را برای کاربر فراهم کنند. قابلیت اطمینان بالا و عمر طولانی، از ویژگی‌های برجسته محصولات این شرکت است. این دستگاه‌ها به گونه‌ای طراحی شده‌اند که در شرایط سخت محیطی مانند نوسانات دما و رطوبت نیز به درستی عمل کنند.

استفاده از کنترل فاز دیجیتال در سیستم‌های سه فاز، یک اقدام ضروری برای پیشگیری از خسارات مالی و توقف تولید ناشی از مشکلات برق است. این دستگاه‌ها به عنوان یک لایه حفاظتی مهم، عمر مفید تجهیزات را افزایش داده و هزینه‌های تعمیرات را کاهش می‌دهند. قیمت مناسب و کارایی بالا، کنترل فاز سوپر سری N شیوا امواج را به گزینه‌ای اقتصادی و کارآمد برای حفاظت از سیستم‌های برق سه فاز تبدیل کرده است. این دستگاه به ویژه برای موتورهای سه فاز که حساسیت بالایی نسبت به اختلالات ولتاژ دارند، بسیار توصیه می‌شود. نصب صحیح و تنظیمات مناسب این دستگاه، نقش کلیدی در عملکرد ایمن و پایدار سیستم‌های برقی خواهد داشت.

این دستگاه‌ها به عنوان یک “نگهبان” برای شبکه برق سه فاز عمل می‌کنند. وظیفه اصلی آن‌ها این است که اطمینان حاصل کنند ولتاژ و توالی فازها در محدوده استاندارد و ایمن قرار دارد. فرض کنید یک موتور سه فاز دارید که برای چرخش صحیح و بدون آسیب به سیم‌پیچ‌هایش، به ولتاژهای متعادل و توالی فاز مشخصی نیاز دارد. اگر به هر دلیلی (مثلاً قطعی برق در یک فاز، یا اتصالی در شبکه) این شرایط ایده‌آل به هم بخورد، کنترل فاز وارد عمل می‌شود.

نحوه عملکرد دقیق‌تر:

• نظارت مستمر: این دستگاه به طور مداوم ولتاژ بین فازها (L1-L2، L2-L3، L3-L1) و همچنین ولتاژ هر فاز نسبت به نول (L1-N، L2-N، L3-N) را اندازه‌گیری می‌کند. این اندازه‌گیری با استفاده از مدارات الکترونیکی دقیق انجام می‌شود.

• تشخیص خطا: پارامترهای حیاتی که دستگاه رصد می‌کند شامل:

  • ولتاژ بیش از حد (Over Voltage): اگر ولتاژ از حد بالایی که شما تنظیم کرده‌اید، فراتر رود.
  • ولتاژ کمتر از حد (Under Voltage): اگر ولتاژ از حد پایینی که شما تنظیم کرده‌اید، پایین‌تر بیاید.
  • عدم تقارن ولتاژ (Voltage Unbalance): اگر اختلاف ولتاژ بین فازها بیش از حد مجاز (مثلاً 5% یا 10% بسته به تنظیمات) شود. این حالت می‌تواند به دلیل بار نامتعادل یا مشکلات شبکه رخ دهد و باعث داغ شدن موتور شود.
  • جابجایی فاز (Phase Sequence): ترتیب فازها برای راه‌اندازی صحیح موتورها حیاتی است. اگر ترتیب فازها (مثلاً L1، L2، L3) به اشتباه عوض شود، موتور در جهت معکوس می‌چرخد یا اصلاً راه‌اندازی نمی‌شود و حتی ممکن است آسیب ببیند. کنترل فاز این جابجایی را تشخیص می‌دهد.
  • قطع فاز (Phase Loss): اگر یکی از فازها به طور کامل قطع شود، دستگاه بلافاصله این وضعیت را تشخیص می‌دهد.
  • قطع نول (Neutral Loss): در برخی مدل‌های پیشرفته‌تر، قطع شدن سیم نول نیز تشخیص داده می‌شود. این حالت می‌تواند باعث افزایش ناگهانی ولتاژ در دو فاز دیگر شده و خسارات جبران‌ناپذیری وارد کند.

• اقدام حفاظتی: به محض تشخیص هر یک از این خطاها، دستگاه یک سیگنال به بوبین کنتاکتور داخلی خود ارسال می‌کند. این کنتاکتور که معمولاً بین ترمینال‌های 15 و 18 (یا 15 و 16) قرار دارد، مدار قدرت را قطع می‌کند. این قطع شدن، برق‌رسانی به موتور یا هر مصرف‌کننده سه فاز دیگر را متوقف می‌سازد.

• تایمر تاخیر در وصل: برای جلوگیری از وصل شدن مکرر دستگاه در اثر نوسانات لحظه‌ای ولتاژ یا پس از قطع و وصل شدن برق، یک تایمر تاخیر در وصل وجود دارد. پس از رفع خطا، دستگاه مدتی صبر می‌کند (زمان قابل تنظیم) و سپس در صورت پایدار بودن شرایط، خروجی را مجدداً وصل می‌کند. این ویژگی به ویژه برای موتورها مهم است تا از راه‌اندازی‌های مکرر و ناخواسته جلوگیری شود.

• زمان تاخیر در قطع (برای جابجایی فاز): معمولاً برای خطای جابجایی فاز، یک زمان تاخیر کمتر در نظر گرفته می‌شود تا از قطع شدن ناخواسته در لحظات اولیه راه‌اندازی جلوگیری شود.
