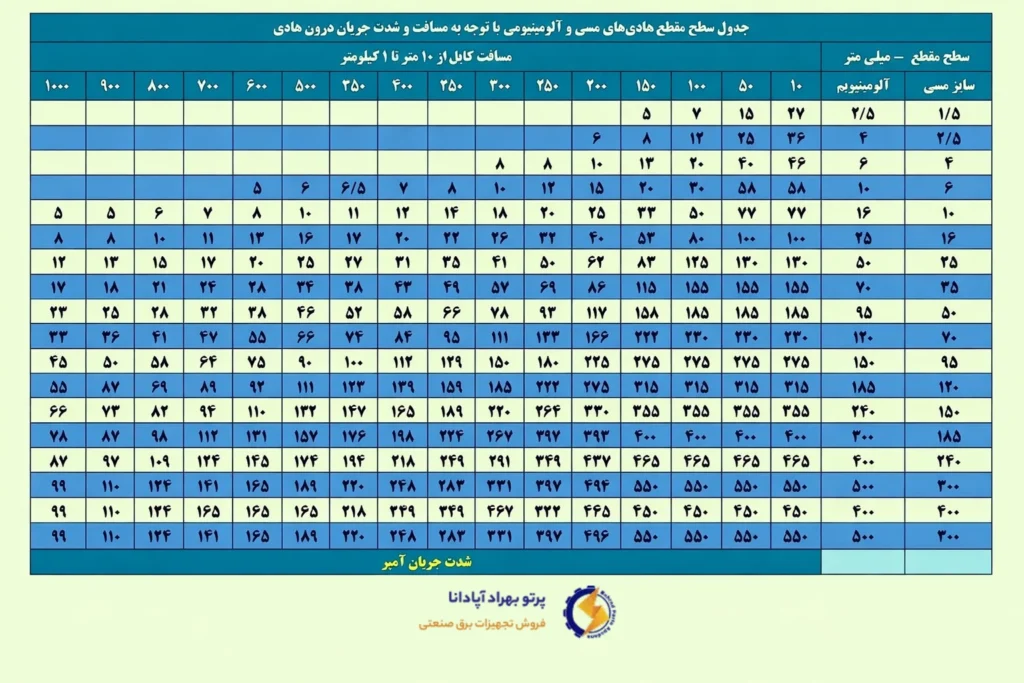

جدول محاسبات کابل با مسافت

در دنیای صنعت برق، انتخاب کابل مناسب برای انتقال انرژی از اهمیت ویژه ای برخوردار است. برای اینکه سیستم های برق به درستی عمل کنند و هیچ گونه مشکلی در تأمین انرژی ایجاد نشود، باید عوامل مختلفی را در نظر گرفت. یکی از مهم ترین این عوامل، مسافت بین دو نقطه است. در واقع، مسافت می تواند تأثیر زیادی بر انتخاب کابل و محاسبات آن داشته باشد. در این مقاله از پرتو بهراد قصد داریم به بررسی جدول محاسبات کابل با مسافت و نرم افزارهای مرتبط بپردازیم و نکات کلیدی را در این زمینه به شما ارائه دهیم.

پیش از پرداختن به جزییات جدول محاسبات کابل، لازم است به برخی از مفاهیم کلیدی مانند آمپر سیم، جدول محاسبات کابل با مسافت PDF و نرم افزار محاسبات کابل با مسافت اشاره کنیم. انتخاب کابل مناسب، نیازمند دانش فنی و استفاده از منابع معتبر است.  پرتو بهراد با سال ها تجربه در زمینه فروش و مشاوره در خصوص خرید کابل برق ، آماده ارائه خدمات تخصصی و مشاوره های فنی به مشتریان خود در این حوزه می باشد.در ادامه ، جدول های محاسباتی و نرم افزارهایی را معرفی خواهیم کرد که به شما در انتخاب کابل مناسب برای پروژه های مختلف کمک خواهند کرد.

اهمیت جدول محاسبات کابل با مسافت

جدول محاسبات کابل با مسافت، ابزاری ضروری برای مهندسان برق و کارشناسان فنی است که به وسیله آن می توانند مناسب ترین کابل را با توجه به مسافت و سایر پارامترها انتخاب کنند. این جدول ها معمولاً شامل اطلاعاتی از جمله میزان آمپر، نوع کابل، طول مسیر و افت ولتاژ هستند که به کمک آن ها می توان کابل مناسب را برای سیستم های برق صنعتی و تجاری انتخاب کرد.

جزئیات جدول محاسبات کابل

در جدول محاسبات کابل با مسافت، پارامترهای مختلفی مد نظر قرار می گیرند که عبارتند از:

آمپر سیم: هر کابل برای حمل مقدار خاصی از جریان (آمپر) طراحی شده است.

نوع کابل: انتخاب کابل مسی یا آلومینیومی به نوع بار و شرایط محیطی بستگی دارد.

طول مسیر: هرچه مسافت بیشتر باشد، افت ولتاژ بیشتری در کابل ایجاد می شود و باید کابل با سطح مقطع بزرگتری انتخاب شود.

اهمیت انتخاب سطح مقطع کابل بر اساس طول مسیر

یکی از مهم ترین عوامل در انتخاب کابل، سطح مقطع آن است. سطح مقطع کابل تأثیر مستقیم بر میزان جریان قابل عبور از آن دارد. به طور کلی، هرچه طول مسیر افزایش یابد، نیاز به کابل با سطح مقطع بزرگ تر خواهد بود تا از افت ولتاژ جلوگیری شود. این موضوع به ویژه در سیستم های برقی که از منابع تغذیه دور هستند، اهمیت بیشتری پیدا می کند.

به عنوان مثال، اگر از یک کابل مسی برای مسافت های طولانی استفاده کنید، احتمال بروز افت ولتاژ و کاهش کارایی سیستم افزایش می یابد. در این حالت، بهتر است از کابل هایی با سطح مقطع بزرگ تر استفاده کنید تا جریان الکتریکی به طور مؤثر و بدون کاهش کیفیت به مقصد برسد.

تأثیر افت ولتاژ در محاسبات کابل

افت ولتاژ یکی از مهم ترین عواملی است که باید در محاسبات کابل ها در نظر گرفته شود. هنگامی که جریان از کابل عبور می کند، به دلیل مقاومت کابل، قسمتی از انرژی در مسیر به صورت حرارت تلف می شود که باعث کاهش ولتاژ در انتهای کابل می شود. این افت ولتاژ می تواند عملکرد سیستم های الکتریکی را تحت تأثیر قرار دهد و باعث کاهش راندمان انرژی شود.

برای جلوگیری از افت ولتاژ، باید کابل هایی با سطح مقطع مناسب و طول کم تر انتخاب شود. در صورت نیاز به استفاده از مسافت های طولانی، بهتر است از کابل های با مقاومت کمتر (مانند کابل های مسی) یا کابل های با سطح مقطع بزرگ تر استفاده کنید.

تفاوت کابل مسی و آلومینیومی در جدول آمپر

در جدول محاسبات کابل، تفاوت هایی بین کابل های مسی و آلومینیومی وجود دارد که در انتخاب کابل تأثیر می گذارد. کابل های مسی نسبت به کابل های آلومینیومی دارای مقاومت کمتری هستند، به همین دلیل برای مسافت های طولانی و جریان های بالا بیشتر توصیه می شوند. از سوی دیگر، کابل های آلومینیومی هزینه کمتری دارند ولی برای مسافت های طولانی و جریان های بالا ممکن است به دلیل مقاومت بیشتر و افت ولتاژ، گزینه مناسبی نباشند.

در جدول محاسبات کابل، معمولاً کابل های مسی برای بارهای بیشتر و مسافت های طولانی تر توصیه می شوند. اگرچه کابل های آلومینیومی به طور کلی قیمت کمتری دارند، ولی باید در انتخاب آن ها دقت بیشتری شود تا از کاهش کارایی جلوگیری شود.

نحوه محاسبه کابل با مسافت به صورت گام به گام

برای محاسبه دقیق کابل مورد نیاز برای یک پروژه، باید گام های مختلفی را دنبال کرد. در این بخش، مراحل محاسبه کابل مناسب بر اساس مسافت و سایر پارامترها را توضیح خواهیم داد.

فرمول محاسبه سطح مقطع کابل

فرمول های مختلفی برای محاسبه سطح مقطع کابل وجود دارد که یکی از معروف ترین آن ها به صورت زیر است:

در این فرمول:

(S) سطح مقطع کابل به میلی متر مربع است.

(I) جریان عبوری از کابل (آمپر).

(rho) مقاومت ویژه کابل (اهم متر).

(L) طول مسیر (متر).

(Delta V) افت ولتاژ مجاز (ولت).

با استفاده از این فرمول، می توانید سطح مقطع مناسب برای کابل را محاسبه کنید. برای محاسبات دقیق تر، ممکن است نیاز به استفاده از جداول خاصی مانند جدول محاسبات کابل با مسافت PDF یا نرم افزارهای محاسباتی داشته باشید.

دانلود جدول محاسبات کابل با مسافت PDF

برای راحتی بیشتر، شما می توانید جدول های محاسبات کابل با مسافت PDF را دانلود کرده و در پروژه های خود از آن ها استفاده کنید. این جداول معمولاً به صورت آماده و با جزئیات کامل در دسترس قرار دارند و می توانند به شما در انتخاب کابل مناسب کمک کنند.

پرتو بهراد با سال ها تجربه در زمینه فروش کابل برق، آماده ارائه بهترین تجهیزات برق صنعتی و مشاوره های تخصصی به مشتریان خود است.

معرفی نرم افزار محاسبات کابل با مسافت

در کنار جداول محاسبات کابل، نرم افزارهای مختلفی نیز برای محاسبه دقیق کابل ها بر اساس مسافت و سایر پارامترها وجود دارند. این نرم افزارها می توانند به صورت خودکار محاسبات پیچیده تری را انجام دهند و به شما کمک کنند تا انتخاب بهتری داشته باشید.

برخی از نرم افزارهای معروف در این زمینه شامل:

نرم افزار های محاسبات کابل بر اساس استانداردهای بین المللی.

نرم افزارهایی که امکان شبیه سازی شرایط مختلف محیطی و سیستم های برقی را فراهم می کنند.

نرم افزارهایی که قابلیت صدور گزارشات و تحلیل های دقیق را دارند.

با استفاده از این نرم افزارها، می توانید محاسبات دقیق تری انجام داده و به انتخاب کابل هایی با کیفیت و مناسب بپردازید.

برخی ازین نرم افزار ها عبارتند از :

• Simco
• Cable Size Calculator
• Cable Sizing Tools
• AutoCAD Electrical
• Southwire Voltage Drop Calculator
• Cable Size Calculator
• Electrical Calculations

جمع بندی

انتخاب کابل مناسب برای هر پروژه بستگی به عوامل مختلفی دارد که از جمله مهم ترین آن ها مسافت، نوع کابل و میزان جریان عبوری است. برای انجام محاسبات دقیق تر، علاوه بر استفاده از جداول محاسبات کابل با مسافت PDF، استفاده از نرم افزارهای مرتبط نیز پیشنهاد می شود. فروشگاه پرتو بهراد به عنوان یکی از مراکز معتبر فروش کابل و لوازم برق صنعتی، می تواند به شما در خرید کابل برق مناسب و انجام محاسبات دقیق کمک کند.
