انتخاب صحیح تجهیزات حفاظتی در تابلوهای برق صنعتی و خانگی، یکی از مهم ترین مراحل طراحی و اجرای شبکه های برقی به شمار می رود. کلید اتوماتیک به عنوان یکی از پرکاربردترین تجهیزات حفاظتی، وظیفه قطع مدار در هنگام بروز اتصال کوتاه، اضافه بار یا سایر خطاهای الکتریکی را بر عهده دارد. انتخاب نادرست این قطعه می تواند علاوه بر آسیب به تجهیزات، خطرات جانی جدی نیز به همراه داشته باشد. به همین دلیل، استفاده از یک جدول انتخاب کلید اتوماتیک دقیق و استاندارد، به مهندسان برق و تکنسین های تابلوسازی کمک می کند تا بر اساس پارامترهایی مانند آمپراژ، نوع مصرف کننده و شرایط مدار، مناسب ترین گزینه را برگزینند. در این مقاله، به طور کامل و جامع به معرفی جدول انتخاب کلید اتوماتیک، نحوه استفاده از آن و اصول انتخاب رنج مناسب برای مدارهای مختلف می پردازیم.
جدول انتخاب کلید اتوماتیک بر اساس آمپراژ
یکی از پرکاربردترین ابزارها برای تعیین ظرفیت مناسب کلید اتوماتیک، جدول انتخاب کلید اتوماتیک بر اساس آمپراژ است. این جدول با در نظر گرفتن جریان نامی مصرف کننده یا مدار مورد نظر، رنج مناسب کلید را مشخص می کند. در ادامه نمونه ای از این جدول ارائه شده است که می تواند به عنوان مرجع اولیه در انتخاب کلید اتوماتیک مورد استفاده قرار گیرد.
| جریان مصرفی مدار (آمپر) | آمپراژ پیشنهادی کلید اتوماتیک | نوع کاربرد رایج |
| تا 6 آمپر | 6 آمپر | روشنایی سبک |
| 6 تا 10 آمپر | 10 آمپر | مدارهای پریز خانگی |
| 10 تا 16 آمپر | 16 آمپر | تجهیزات خانگی کوچک |
| 16 تا 20 آمپر | 20 آمپر | کولر، آبگرمکن برقی |
| 20 تا 25 آمپر | 25 آمپر | تابلوهای فرعی سبک |
| 25 تا 32 آمپر | 32 آمپر | موتورهای کوچک صنعتی |
| 32 تا 40 آمپر | 40 آمپر | تابلوهای توزیع نیمه صنعتی |
| 40 تا 63 آمپر | 63 آمپر | تابلوهای اصلی ساختمان های تجاری |
| 63 تا 100 آمپر | 100 آمپر | خطوط تغذیه صنعتی |
| 100 آمپر به بالا | بر اساس محاسبات دقیق مصرف | تابلوهای اصلی صنعتی و کارخانه ای |
توجه داشته باشید که اعداد فوق صرفاً جنبه راهنما دارند و در پروژه های صنعتی با بار بالا، محاسبه دقیق جریان بر اساس استاندارد الزامی است. در چنین مواردی، مشورت با کارشناسان فروش پرتو بهراد می تواند مسیر انتخاب و ثبت سفارش تجهیز مناسب را برای شما ساده تر کند.
جدول رنج کلید اتوماتیک

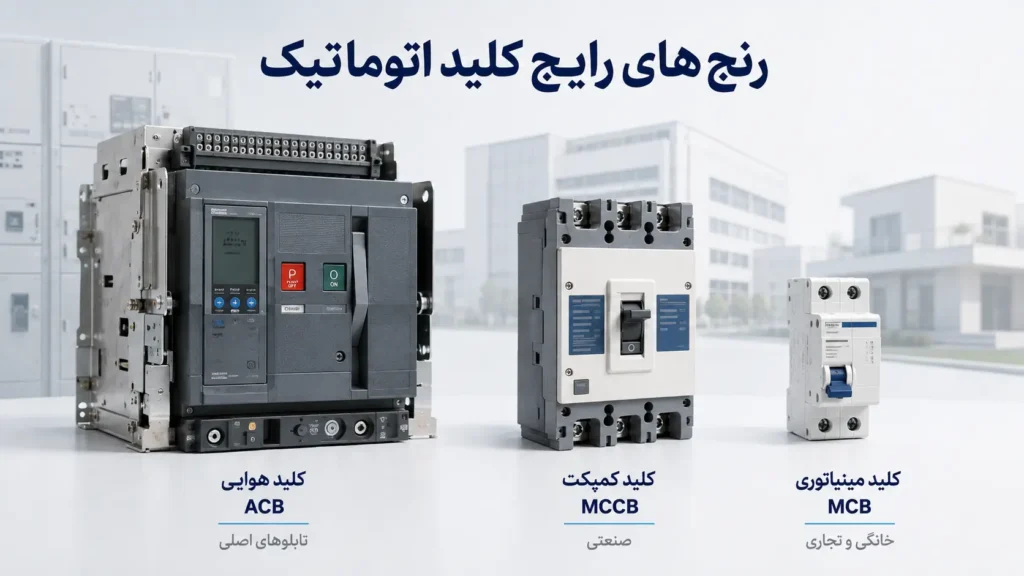

رنج کلید اتوماتیک به بازه جریانی گفته می شود که یک کلید اتوماتیک قادر به تحمل و قطع آن است. شناخت رنج های استاندارد موجود در بازار، پیش نیاز اصلی برای استفاده صحیح از جدول انتخاب کلید اتوماتیک است. جدول زیر رایج ترین رنج های تولیدی کلید اتوماتیک را نشان می دهد.
| رده کلید اتوماتیک | رنج آمپراژ استاندارد | ظرفیت قطع اتصال کوتاه معمول |
| مینیاتوری (MCB) | 6 تا 63 آمپر | 4.5 تا 10 کیلوآمپر |
| کمپکت (MCCB) | 16 تا 1600 آمپر | 25 تا 100 کیلوآمپر |
| هوایی (ACB) | 630 تا 6300 آمپر | 50 تا 150 کیلوآمپر |
همان طور که در جدول رنج کلید اتوماتیک مشاهده می شود، هرچه سطح مصرف و توان مدار افزایش یابد، لازم است از رده های بالاتر کلید اتوماتیک با ظرفیت قطع بیشتر استفاده شود.
نحوه استفاده از جدول انتخاب کلید اتوماتیک
برای استفاده صحیح از جدول انتخاب کلید اتوماتیک، ابتدا باید جریان نامی یا حداکثر مصرفی مدار مشخص شود. سپس با مراجعه به ستون های جدول، آمپراژ نزدیک به بالاترین مقدار مصرفی انتخاب می شود. نکته مهم این است که آمپراژ کلید اتوماتیک هیچ گاه نباید کمتر از جریان واقعی مصرف کننده باشد، زیرا این موضوع باعث قطع مکرر و بی مورد مدار می شود. از سوی دیگر، انتخاب آمپراژ بسیار بالاتر از نیاز واقعی نیز می تواند حفاظت لازم را در برابر اضافه بار و اتصال کوتاه کاهش دهد. به همین دلیل توصیه می شود پیش از خرید نهایی، با کارشناسان فروش پرتو بهراد تماس حاصل کنید تا راهنمایی لازم برای ثبت سفارش صحیح ارائه شود.
رنج های رایج کلید اتوماتیک کدام اند؟
در بازار تجهیزات برق صنعتی و ساختمانی، رنج های متنوعی از کلید اتوماتیک عرضه می شود که هرکدام برای کاربرد خاصی طراحی شده اند. رایج ترین رنج کلید اتوماتیک در مدارهای خانگی و تجاری سبک، بین 6 تا 63 آمپر قرار دارد که عمدتاً با کلیدهای مینیاتوری (MCB) پوشش داده می شود. در مدارهای صنعتی با توان متوسط تا بالا، از کلیدهای کمپکت (MCCB) با رنج 16 تا 1600 آمپر استفاده می شود. برای تابلوهای اصلی نیروگاه ها، پست های برق و کارخانه های بزرگ صنعتی نیز کلیدهای هوایی (ACB) با رنج بالای 630 آمپر مورد استفاده قرار می گیرند. شناخت این رنج ها به مهندسان کمک می کند تا در همان مرحله طراحی، نوع کلید اتوماتیک مناسب پروژه را انتخاب کنند.
نحوه انتخاب کلید اتوماتیک بر اساس جریان مصرفی
انتخاب کلید اتوماتیک بر اساس جریان مصرفی، دقیق ترین و مطمئن ترین روش برای تعیین آمپراژ مناسب است. این روش شامل دو مرحله اصلی محاسبه جریان مدار و انتخاب آمپراژ متناسب با آن است که در ادامه توضیح داده می شود.
محاسبه جریان مورد نیاز مدار
برای محاسبه جریان مورد نیاز مدار، ابتدا باید توان کل مصرف کننده یا مصرف کننده های متصل به مدار مشخص شود. در مدارهای تک فاز، جریان از تقسیم توان بر حاصل ضرب ولتاژ در ضریب توان به دست می آید و در مدارهای سه فاز، علاوه بر این پارامترها، ریشه سه نیز در محاسبات لحاظ می شود. همچنین لازم است ضریب همزمانی مصرف کننده ها و احتمال افزایش بار در آینده نیز در محاسبات در نظر گرفته شود تا جدول انتخاب کلید اتوماتیک بر اساس نیاز واقعی پروژه تنظیم گردد.
انتخاب آمپراژ مناسب کلید اتوماتیک
پس از محاسبه جریان مدار، آمپراژ کلید اتوماتیک باید به گونه ای انتخاب شود که کمی بالاتر از جریان محاسبه شده باشد. این حاشیه اطمینان معمولاً بین 10 تا 25 درصد در نظر گرفته می شود تا هم از قطع شدن های غیرضروری مدار جلوگیری شود و هم حفاظت کافی در برابر اضافه بار حفظ گردد. در این مرحله، مراجعه به جدول رنج کلید اتوماتیک و انتخاب نزدیک ترین رنج استاندارد موجود، کار انتخاب را ساده تر می کند.
انتخاب کلید اتوماتیک برای مدار تک فاز
در مدارهای تک فاز که عمدتاً در ساختمان های مسکونی و تجاری کوچک کاربرد دارند، انتخاب کلید اتوماتیک بر اساس جمع توان مصرف کننده های متصل به مدار و ولتاژ شبکه (معمولاً 220 ولت) انجام می شود. برای مثال، در یک مدار روشنایی با مصرف کلی حدود 1000 وات، جریان مصرفی در حدود 4.5 آمپر خواهد بود که با در نظر گرفتن حاشیه اطمینان، کلید اتوماتیک 6 آمپر گزینه مناسبی است. در مدارهای پریز با مصرف کننده های متنوع، معمولاً از رنج 16 تا 20 آمپر استفاده می شود. توجه به همزمانی مصرف در مدارهای تک فاز اهمیت زیادی دارد، زیرا استفاده هم زمان از چند وسیله پرمصرف می تواند جریان واقعی را نسبت به محاسبات اولیه افزایش دهد.
انتخاب کلید اتوماتیک برای مدار سه فاز
مدارهای سه فاز عمدتاً در کارخانجات، موتورخانه ها و تابلوهای توزیع صنعتی مورد استفاده قرار می گیرند و به دلیل توان بالاتر، نیازمند دقت بیشتری در انتخاب کلید اتوماتیک هستند. در این نوع مدارها، علاوه بر توان کل و ولتاژ خط (معمولاً 380 ولت)، جریان راه اندازی موتورها که می تواند چند برابر جریان نامی باشد نیز باید در نظر گرفته شود. به همین دلیل در بسیاری از پروژه های صنعتی، انتخاب کلید اتوماتیک برای مدار سه فاز به همراه سایر تجهیزات حفاظتی مانند رله حرارتی و کنتاکتور صورت می گیرد. با توجه به پیچیدگی محاسبات در مدارهای سه فاز صنعتی، توصیه می شود پیش از ثبت سفارش ، با کارشناسان فروش پرتو بهراد تماس حاصل فرمایید.
جمع بندی
جدول انتخاب کلید اتوماتیک ابزاری کاربردی برای تعیین سریع و اولیه رنج مناسب کلید اتوماتیک است، اما در پروژه های صنعتی با بار بالا، محاسبه دقیق جریان مدار و در نظر گرفتن ضرایب اطمینان، نقش تعیین کننده ای در انتخاب نهایی دارد. تیم پرتو بهراد آماده است تا در تمامی مراحل، از محاسبه جریان مدار تا انتخاب رنج کلید اتوماتیک و ثبت سفارش نهایی، همراه شما باشد.
سوالات متداول
تفاوت جریان نامی (In) و رنج کلید اتوماتیک چیست؟
جریان نامی (In) حداکثر جریانی است که کلید می تواند به طور پیوسته و بدون قطع تحمل کند. رنج کلید معمولاً به بازه تنظیم حفاظتی (مثلاً در کلیدهای قابل تنظیم، بازه ای مثل ۰.۸ تا ۱ برابر In) یا به سری/فریم کلید (مثل رنج ۱۶ تا ۱۲۵ آمپر) اشاره دارد. یعنی جریان نامی یک عدد مشخص است، ولی رنج، محدوده ای است که کلید در آن قابل انتخاب یا تنظیم است.
آیا می توان کلید اتوماتیک با آمپراژ بالاتر انتخاب کرد؟
به طور اصولی خیر، مگر با محاسبه دقیق. آمپراژ کلید باید متناسب با جریان مجاز سیم/کابل و بار مصرفی انتخاب شود؛ انتخاب آمپراژ بالاتر از ظرفیت کابل باعث می شود کلید در شرایط اضافه بار یا اتصال کوتاه به موقع قطع نکند و خطر آتش سوزی ایجاد شود.
قدرت قطع در انتخاب کلید چه اهمیتی دارد؟
قدرت قطع نشان می دهد کلید چه مقدار جریان اتصال کوتاه (kA) را می تواند بدون آسیب به خودش یا تجهیزات اطراف قطع کند. اگر قدرت قطع کلید کمتر از حداکثر جریان اتصال کوتاه احتمالی در آن نقطه از شبکه باشد، در هنگام خطای شدید کلید ممکن است منفجر شود یا نتواند مدار را قطع کند؛ پس این پارامتر برای ایمنی حیاتی است.
آیا جدول انتخاب کلید اتوماتیک برای بارهای موتوری و بارهای روشنایی متفاوت است؟
بله، برای موتورها به دلیل جریان راهاندازی بالا معمولاً از کلیدهای با منحنی D یا جداول مخصوص موتور استفاده میشود، در حالی که بارهای مقاومتی/روشنایی معمولاً از منحنی B یا C استفاده میکنند.
