راهنمای جامع انواع بوبین کنتاکتور

در سیستم های برق صنعتی، کنتاکتورها از مهم ترین تجهیزات کنترلی محسوب می شوند که وظیفه قطع و وصل مدارهای قدرت را بر عهده دارند. در قلب این تجهیزات، قطعه ای به نام بوبین قرار دارد که عملکرد اصلی کنتاکتور به آن وابسته است. شناخت دقیق انواع بوبین کنتاکتور به مهندسان، تکنسین ها و فعالان حوزه برق صنعتی کمک می کند تا انتخاب مناسب تری داشته باشند و از بروز خرابی های احتمالی جلوگیری کنند.

بوبین کنتاکتور نقش تبدیل انرژی الکتریکی به انرژی مغناطیسی را بر عهده دارد و با ایجاد میدان مغناطیسی باعث جذب هسته متحرک و تغییر وضعیت کنتاکت ها می شود. انتخاب صحیح انواع بوبین کنتاکتور تأثیر مستقیمی بر عملکرد، طول عمر و بهره وری سیستم های صنعتی دارد.

در این مقاله به بررسی کامل انواع بوبین کنتاکتور، ساختار، نحوه عملکرد، کاربردها، مشکلات رایج و نکات مهم در انتخاب آن خواهیم پرداخت.

بوبین کنتاکتور چیست؟

بوبین کنتاکتور سیم پیچی از جنس مس یا آلومینیوم است که به دور یک هسته مغناطیسی پیچیده شده و با اعمال ولتاژ، میدان مغناطیسی ایجاد می کند. این میدان باعث جذب آرمیچر و تغییر وضعیت کنتاکت های کنتاکتور می شود.

در واقع اگر بوبین وجود نداشته باشد، کنتاکتور قادر به انجام عملیات قطع و وصل مدار نخواهد بود. به همین دلیل بوبین را مهم ترین بخش کنترلی کنتاکتور می دانند.

وظیفه بوبین کنتاکتور

وظیفه بوبین کنتاکتور ایجاد نیروی الکترومغناطیسی برای حرکت هسته متحرک و تغییر وضعیت کنتاکت ها است. به بیان ساده، بوبین فرمان الکتریکی را دریافت کرده و آن را به یک حرکت مکانیکی تبدیل می کند.

مهم ترین وظایف بوبین عبارت اند از:

• ایجاد میدان مغناطیسی
• فعال سازی کنتاکتور
• قطع و وصل بارهای الکتریکی
• کنترل تجهیزات صنعتی
• افزایش ایمنی سیستم های قدرت
• امکان کنترل از راه دور تجهیزات
• ساختار و اجزای اصلی بوبین کنتاکتور
• شناخت ساختار و اجزای اصلی بوبین کنتاکتور برای درک عملکرد این قطعه ضروری است.

اجزای بوبین کنتاکتور

اجزای تشکیل دهنده بوبین کنتاکتور

اجزای تشکیل دهنده بوبین کنتاکتور شامل سیم لاکی، هسته مغناطیسی، قرقره نگهدارنده، لایه های عایقی و ترمینال های اتصال است. کیفیت هر یک از این اجزا مستقیماً بر عملکرد و طول عمر بوبین تأثیر می گذارد.

نحوه عملکرد بوبین کنتاکتور

یکی از مهم ترین مباحث در شناخت انواع بوبین کنتاکتور، درک نحوه عملکرد آن است.

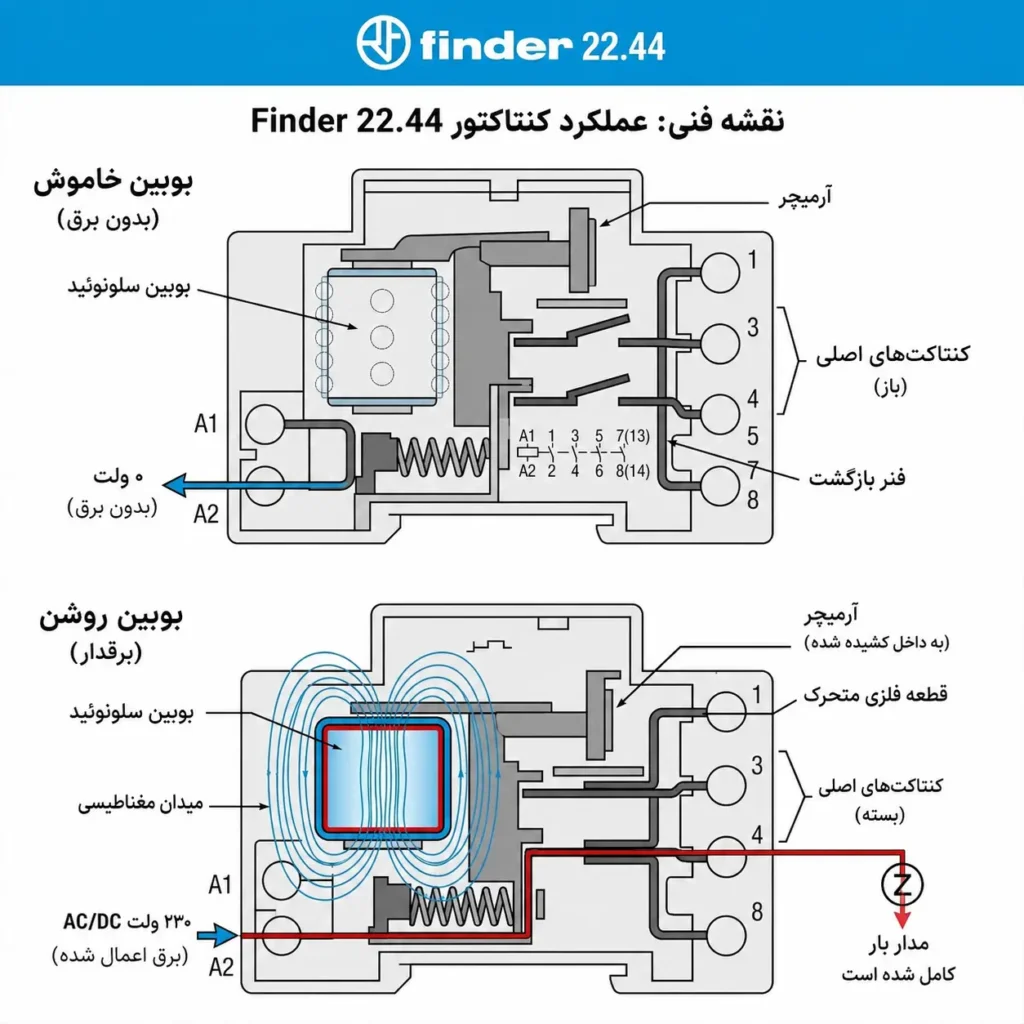

زمانی که ولتاژ به دو سر بوبین اعمال می شود، جریان از سیم پیچ عبور کرده و میدان مغناطیسی تولید می کند. این میدان هسته متحرک را جذب کرده و موجب بسته شدن کنتاکت های اصلی و کمکی می شود. با قطع ولتاژ، میدان مغناطیسی از بین رفته و فنر بازگرداننده هسته را به وضعیت اولیه بازمی گرداند.

نماد بوبین کنتاکتور

در نقشه های برق صنعتی، نماد بوبین کنتاکتور معمولاً با حروف A1 و A2 مشخص می شود. این دو ترمینال محل اتصال ولتاژ فرمان به بوبین هستند.

نماد بوبین در مدارهای فرمان معمولاً به صورت یک مستطیل یا نماد سیم پیچ نمایش داده می شود.

دسته بندی انواع بوبین کنتاکتور بر اساس نوع جریان (AC و DC)

شناخت انواع بوبین کنتاکتور بر اساس نوع جریان مصرفی از مهم ترین نکات در انتخاب صحیح این تجهیز است.

بوبین های جریان متناوب (AC)

بوبین های AC برای کار با جریان متناوب طراحی شده اند و بیشترین کاربرد را در صنایع دارند.

ویژگی های بوبین AC:

قیمت اقتصادی تر

دسترسی آسان

مناسب برای شبکه برق شهری

توان راه اندازی بالا

استفاده گسترده در تابلوهای برق صنعتی

کاربردهای رایج:

• خطوط تولید
• سیستم های تهویه
• پمپ ها
• آسانسورها
• کمپرسورها

بوبین های جریان مستقیم (DC)

بوبین های DC با جریان مستقیم تغذیه می شوند و معمولاً در سیستم های اتوماسیون و کنترل دقیق استفاده می شوند.

مزایا:

عملکرد نرم تر

صدای کمتر

دقت بالاتر

طول عمر بیشتر در برخی کاربردها

کاربردها:

• سیستم های PLC
• تابلوهای کنترل
• تجهیزات مخابراتی
• نیروگاه ها
• سیستم های خورشیدی

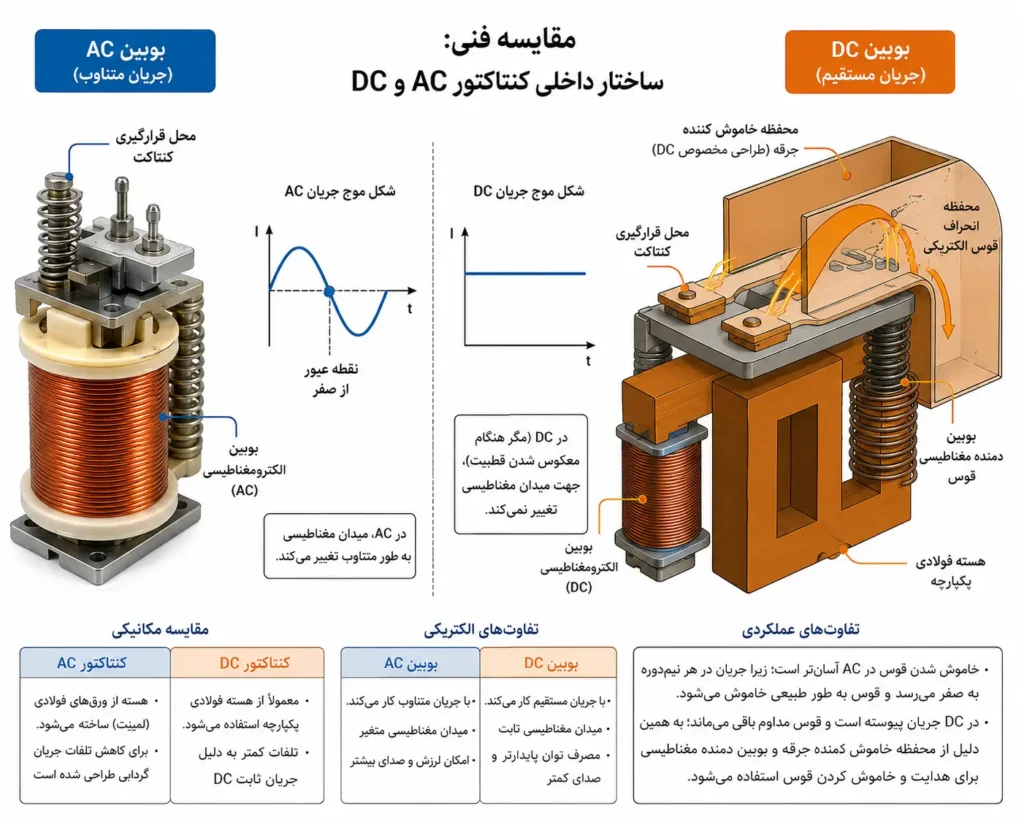

تفاوت های اصلی انواع بوبین های AC و DC در عملکرد

عوامل مهم در انتخاب انواع بوبین کنتاکتور مناسب

انتخاب صحیح انواع بوبین کنتاکتور به عوامل مختلفی بستگی دارد که در ادامه بررسی می کنیم.

بررسی ولتاژ نامی (Rated Voltage)

ولتاژ نامی مهم ترین پارامتر انتخاب بوبین است. ولتاژهای رایج شامل:

24V AC

24V DC

48V AC

110V AC

220V AC

230V AC

380V AC

استفاده از ولتاژ نامناسب می تواند باعث سوختن بوبین یا عملکرد نادرست آن شود.

فرکانس کاری و تأثیر آن بر بوبین

بوبین های AC معمولاً برای فرکانس های 50 و 60 هرتز طراحی می شوند. عدم تطابق فرکانس می تواند موجب افزایش دما و کاهش عمر بوبین شود.

شرایط محیطی و چرخه کاری (Duty Cycle)

عوامل محیطی بسیار مهم هستند:

• دمای محیط
• رطوبت
• گرد و غبار
• ارتعاشات
• تعداد دفعات قطع و وصل
• در محیط های سخت صنعتی باید از بوبین هایی با کلاس عایقی بالاتر استفاده شود.

کاربردهای بوبین کنتاکتور

کاربردهای بوبین کنتاکتور بسیار گسترده است و تقریباً در تمام صنایع مورد استفاده قرار می گیرد.

مهم ترین کاربردهای بوبین کنتاکتور:

• کنترل موتورهای الکتریکی
• راه اندازی پمپ ها
• سیستم های تهویه مطبوع
• خطوط تولید کارخانه ها
• ماشین آلات صنعتی
• تابلوهای برق فشار ضعیف
• سیستم های روشنایی صنعتی
• آسانسورها
• جرثقیل ها
• نوار نقاله ها
• صنایع نفت و گاز
• صنایع فولاد
• صنایع سیمان
• سیستم های اتوماسیون صنعتی
• نیروگاه ها
• سیستم های خورشیدی
• مراکز داده
• تجهیزات مخابراتی
• تابلوهای PLC
• سیستم های مدیریت انرژی

دلایل خرابی و سوختن بوبین کنتاکتور

یکی از مهم ترین دغدغه های کاربران، شناخت دلایل خرابی و سوختن بوبین کنتاکتور است.

رایج ترین دلایل:

اضافه ولتاژ

افت ولتاژ شدید

اتصال کوتاه

افزایش دمای محیط

نفوذ رطوبت

استهلاک طبیعی

فرکانس نامناسب

نصب اشتباه

کیفیت پایین قطعات

مشکلات رایج بوبین کنتاکتور و روش های رفع آن

اهمیت کنتاکت کمکی در کنار بوبین کنتاکتور

در کنار بوبین، کنتاکت های کمکی نقش مهمی در مدار فرمان دارند. بسیاری از مهندسان هنگام خرید تجهیزات به قیمت کنتاکت کمکی کنتاکتور توجه ویژه ای دارند؛ زیرا این قطعه در مدارهای کنترلی، اینترلاکینگ و سیگنالینگ کاربرد گسترده ای دارد.

بررسی قیمت کنتاکت کمکی کنتاکتور باید همراه با بررسی کیفیت ساخت، برند تولیدکننده و سازگاری آن با کنتاکتور انجام شود. در پروژه های صنعتی بزرگ، انتخاب صحیح با توجه به قیمت کنتاکت کمکی کنتاکتور می تواند هزینه های نگهداری را کاهش دهد.

همچنین هنگام مقایسه برندهای مختلف، توجه به قیمت کنتاکت کمکی کنتاکتور در کنار طول عمر و کیفیت عملکرد اهمیت بالایی دارد.

کنتاکت کمکی کنتاکتور | لوازم جانبی

کنتاکت کمکی پارس فانال مدل PF3N-250 FIX

1,340,000 تومان

مشاهده و خرید

مشاهده و خرید

15%

کنتاکتور، بیمتال، مینیاتوری | کلید مینیاتوری

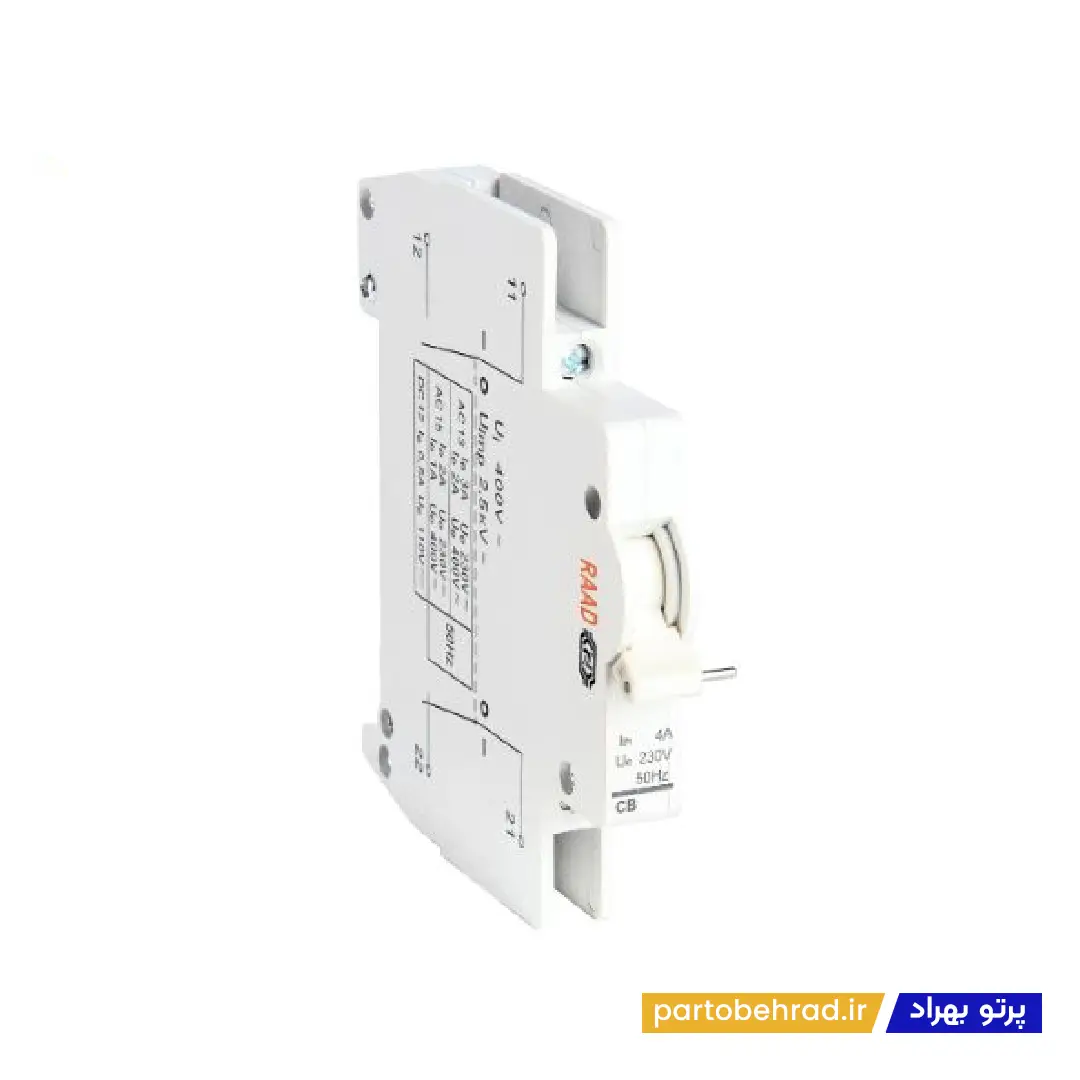

کنتاکت کمکی مینیاتوری رعد مدل RB/M-FB

803,300 تومان قیمت اصلی: 803,300 تومان بود.682,130 تومانقیمت فعلی: 682,130 تومان.

مشاهده و خرید

مشاهده و خرید

کنتاکتور، بیمتال، مینیاتوری

کنتاکت کمکی NSC کد AUX Contact 2NO+2NC پارس فانال

183,000 تومان

مشاهده و خرید

مشاهده و خرید

خرید انواع بوبین کنتاکتور

برای خرید انواع بوبین کنتاکتور، کنتاکتور، تجهیزات فرمان و اطلاع از قیمت تجهیزات جانبی مانند قیمت کنتاکت کمکی کنتاکتور، انتخاب یک تأمین کننده معتبر اهمیت زیادی دارد.

پرتو بهراد یکی از مجموعه های فعال در حوزه تأمین و فروش تجهیزات برق صنعتی است که انواع کنتاکتور، بوبین کنتاکتور، تجهیزات اتوماسیون و قطعات جانبی برندهای معتبر را عرضه می کند. خرید از تأمین کنندگان معتبر باعث اطمینان از اصالت کالا، دریافت مشاوره تخصصی و افزایش طول عمر تجهیزات خواهد شد.

جمع بندی

شناخت دقیق انواع بوبین کنتاکتور نقش بسیار مهمی در انتخاب صحیح تجهیزات برق صنعتی دارد. بوبین به عنوان قلب کنتاکتور وظیفه ایجاد میدان مغناطیسی و فعال سازی کنتاکت ها را بر عهده دارد. انتخاب مناسب میان بوبین های AC و DC، توجه به ولتاژ نامی، فرکانس کاری و شرایط محیطی باعث افزایش راندمان و کاهش هزینه های تعمیر و نگهداری خواهد شد.

همچنین توجه به تجهیزات جانبی و بررسی قیمت کنتاکت کمکی کنتاکتور در کنار کیفیت ساخت، می تواند عملکرد بهینه سیستم های کنترلی و صنعتی را تضمین کند.
