راهنمای کامل انتخاب کابل مناسب موتور سه فاز

در صنعت و تجهیزات برقی، انتخاب کابل برای موتور سه فاز یکی از مهم ترین تصمیماتی است که مهندسان برق و متخصصان صنعتی با آن روبه رو می شوند. یک انتخاب نادرست می تواند منجر به افت عملکرد موتور، افزایش مصرف انرژی، خرابی زودهنگام تجهیزات و حتی بروز حوادث خطرناک شود. از این رو، درک صحیح اصول انتخاب کابل مناسب موتور سه فاز نه تنها یک الزام فنی، بلکه یک ضرورت ایمنی به شمار می رود.

در این مقاله جامع، تلاش شده است تمام عوامل مؤثر در انتخاب کابل برای موتور سه فاز به صورت کامل و کاربردی تشریح شود. از محاسبات سطح مقطع گرفته تا بررسی شرایط محیطی، از مقایسه جنس هادی ها گرفته تا نوع عایق بندی، هر آنچه یک متخصص برق صنعتی نیاز دارد در این راهنما گردآوری شده است.

جدول انتخاب کابل موتور سه فاز بر اساس توان و مسافت

یکی از کاربردی ترین ابزارها برای انتخاب کابل برای موتور سه فاز، استفاده از جداول استاندارد است که بر اساس توان موتور و مسافت کابل کشی، سطح مقطع مناسب را پیشنهاد می دهند. جدول زیر برای ولتاژ ۳۸۰ ولت، ضریب قدرت ۰.۸۵ و حداکثر افت ولتاژ ۵ درصد تنظیم شده است.

نکته مهم: مقادیر جدول فوق برای کابل های مسی در نظر گرفته شده اند. در صورت استفاده از کابل آلومینیومی، باید سطح مقطع را یک تا دو رده بالاتر انتخاب نمایید.

15%

سیم و کابل برق | کابل آلومینیومی

هادی هوایی آلومینیومی بدون روکش WEASEL سیمکان مدل ACSR

1,220,510 تومان قیمت اصلی 1,220,510 تومان بود.1,013,030 تومانقیمت فعلی 1,013,030 تومان است.

مشاهده و خرید

مشاهده و خرید

15%

سیم و کابل برق | کابل آلومینیومی | کابل خودنگهدار

کابل خودنگهدار آلومینیومی 2*25+16 سیمکان مدل ABC

343,730 تومان قیمت اصلی 343,730 تومان بود.285,300 تومانقیمت فعلی 285,300 تومان است.

مشاهده و خرید

مشاهده و خرید

15%

سیم و کابل برق | سیم و کابل مفتولی | کابل آلومینیومی

کابل مفتول آلومینیومی 3*120+70 سیمکان مدل NA2XY

2,244,470 تومان قیمت اصلی 2,244,470 تومان بود.1,862,910 تومانقیمت فعلی 1,862,910 تومان است.

مشاهده و خرید

مشاهده و خرید

عوامل کلیدی در تعیین سایز کابل موتور سه فاز

انتخاب صحیح کابل برای موتور سه فاز صرفاً به خواندن یک جدول ختم نمی شود. در واقع، مجموعه ای از عوامل فنی و محیطی باید به صورت هم زمان مورد بررسی قرار گیرند تا بهترین تصمیم اتخاذ شود. در ادامه، مهم ترین این عوامل به تفصیل شرح داده می شوند.

توان موتور (کیلووات یا اسب بخار) و جریان نامی

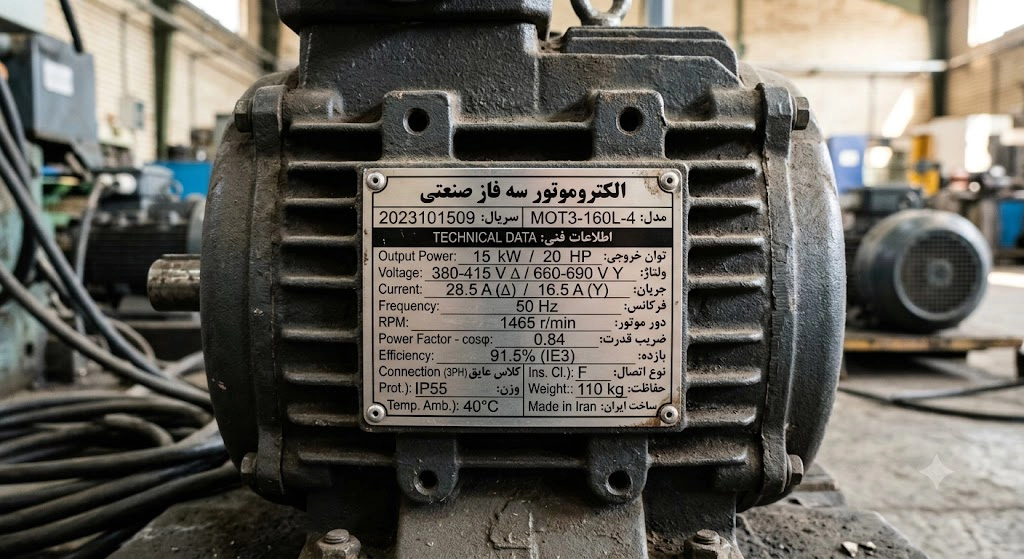

اولین و مهم ترین پارامتر در انتخاب کابل مناسب موتور سه فاز، توان الکتریکی موتور است. توان موتور معمولاً روی پلاک مشخصات آن به دو صورت درج می شود:

کیلووات (که واحد رسمی در استانداردهای بین المللی است) و اسب بخار (که در برخی تجهیزات قدیمی تر و بازارهای خاص کاربرد دارد). برای تبدیل اسب بخار به کیلووات، هر اسب بخار برابر با ۰.۷۴۶ کیلووات در نظر گرفته می شود.

اما آنچه مستقیماً برای انتخاب کابل اهمیت دارد، جریان نامی موتور است، نه توان آن. جریان نامی موتور سه فاز از رابطه زیر به دست می آید:

جریان نامی = توان تقسیم بر (ریشه سه ضربدر ولتاژ خط ضربدر ضریب قدرت ضربدر بازده)

برای یک موتور سه فاز استاندارد با ولتاژ ۳۸۰ ولت، ضریب قدرت ۰.۸۵ و بازده ۰.۹، می توان به طور تقریبی گفت که به ازای هر کیلووات توان، جریانی معادل ۲ تا ۲.۲ آمپر برداشت می شود. البته این رابطه خطی نیست و برای موتورهای با توان های مختلف اندکی متفاوت است.

علاوه بر جریان نامی، باید جریان راه اندازی موتور نیز مدنظر قرار گیرد. موتورهای سه فاز در لحظه راه اندازی، جریانی معادل ۵ تا ۷ برابر جریان نامی می کشند. اگرچه این جریان فقط چند ثانیه طول می کشد، اما برای انتخاب تجهیزات حفاظتی مانند کلیدهای حرارتی و فیوزها حائز اهمیت است.

مسافت و طول کابل (محاسبه افت ولتاژ)

یکی از جنبه هایی که در بسیاری از پروژه های صنعتی نادیده گرفته می شود، تأثیر طول مسیر کابل کشی بر افت ولتاژ است. هر کابل، به دلیل مقاومت الکتریکی ذاتی خود، بخشی از ولتاژ شبکه را تلف می کند. هرچه طول کابل بیشتر و سطح مقطع آن کمتر باشد، این افت ولتاژ بیشتر خواهد بود.

استانداردهای برق صنعتی حداکثر افت ولتاژ مجاز را در حالت عادی ۵ درصد و در برخی کاربردهای حساس ۳ درصد تعیین کرده اند. افت ولتاژ بیش از این مقدار می تواند منجر به مشکلاتی جدی شود:

• کاهش گشتاور موتور و افت عملکرد در بار کامل
• افزایش جریان مصرفی موتور برای جبران کمبود ولتاژ
• گرمای بیش از حد سیم پیچ های موتور
• کوتاه شدن عمر مفید موتور
• خطر توقف ناگهانی موتور در زیر بار

فرمول محاسبه افت ولتاژ در مدارهای سه فاز به شکل زیر است:

افت ولتاژ = (ریشه سه ضربدر جریان ضربدر طول کابل ضربدر مقاومت ویژه هادی) تقسیم بر سطح مقطع

در این فرمول، مقاومت ویژه مس ۰.۰۱۷۵ اهم بر میلی متر مربع بر متر و مقاومت ویژه آلومینیم ۰.۰۲۸۵ اهم بر میلی متر مربع بر متر است.

شرایط محیطی و دمای محل نصب

کابل های برق دارای ظرفیت جریان دهی مشخصی هستند که در دمای مرجع (معمولاً ۳۰ درجه سانتی گراد برای هوا و ۲۰ درجه برای خاک) تعریف می شود. در صورتی که دمای محیط از این مقدار بیشتر باشد، ظرفیت جریان دهی کابل کاهش می یابد و باید ضریب تصحیح دمایی اعمال شود.

علاوه بر دما، روش نصب کابل نیز اهمیت دارد. کابل هایی که در داخل لوله یا کانال داکت نصب می شوند نسبت به کابل هایی که آزادانه در هوا نصب شده اند، باید از ضریب تصحیح تجمع (گروه بندی) نیز برخوردار باشند:

15%

سیم و کابل برق | سیم ارت | سیم و کابل مفتولی

سیم مفتولی ارت 1 در 35 سیمکان مدل NYA

1,862,620 تومان قیمت اصلی 1,862,620 تومان بود.1,545,980 تومانقیمت فعلی 1,545,980 تومان است.

مشاهده و خرید

مشاهده و خرید

15%

سیم و کابل افشان | سیم و کابل برق

سیم سوپر افشان 1 در 70 سیمکان

4,089,200 تومان قیمت اصلی 4,089,200 تومان بود.3,394,040 تومانقیمت فعلی 3,394,040 تومان است.

مشاهده و خرید

مشاهده و خرید

15%

سیم و کابل افشان | سیم و کابل برق

کابل افشان 1 در 70 سیمکان مدل NYMHY

3,728,510 تومان قیمت اصلی 3,728,510 تومان بود.3,094,670 تومانقیمت فعلی 3,094,670 تومان است.

مشاهده و خرید

مشاهده و خرید

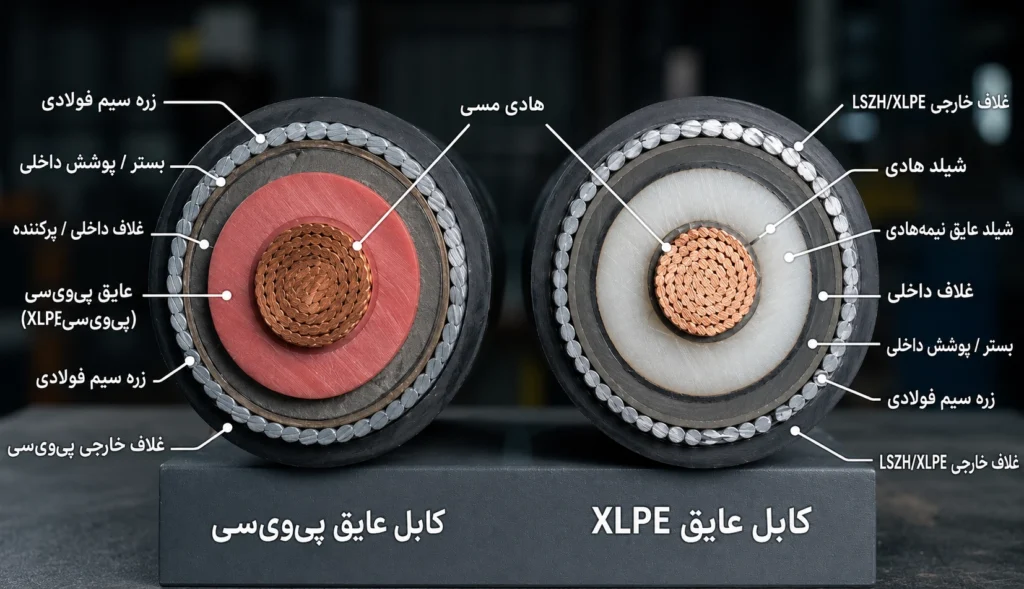

نوع عایق کابل (PVC یا XLPE)

نوع عایق کابل یکی دیگر از پارامترهای تعیین کننده در انتخاب کابل برای موتور سه فاز است. در حال حاضر، دو نوع عایق اصلی در کابل های صنعتی به کار می رود:

عایق پی وی سی: این نوع عایق از جنس پلی وینیل کلراید ساخته شده و به دلیل هزینه کمتر و سهولت نصب، در کاربردهای عمومی بسیار رایج است. حداکثر دمای کاری هادی با عایق پی وی سی در حالت عادی ۷۰ درجه سانتی گراد و در حالت اتصال کوتاه ۱۶۰ درجه سانتی گراد است.

عایق اکس ال پی ای: این عایق از جنس پلی اتیلن اتصال عرضی یافته ساخته شده و در مقایسه با پی وی سی، مشخصات حرارتی بهتری دارد. حداکثر دمای کاری آن در حالت عادی ۹۰ درجه سانتی گراد و در حالت اتصال کوتاه ۲۵۰ درجه سانتی گراد است. این عایق برای کاربردهایی که دمای محیط بالاست یا محیط های شیمیایی وجود دارد، گزینه بهتری محسوب می شود.

فرمول های محاسبه سطح مقطع کابل سه فاز برای موتور سه فاز

محاسبه دقیق سطح مقطع کابل نیازمند بررسی دو معیار اصلی است: ظرفیت جریان دهی و محدودیت افت ولتاژ. سطح مقطع نهایی باید هر دو شرط را به طور هم زمان برآورده سازد.

محاسبه سطح مقطع بر اساس ظرفیت جریان دهی:

ابتدا جریان نامی موتور را از رابطه زیر محاسبه کنید:

جریان نامی = توان برحسب وات تقسیم بر (ریشه سه ضربدر ۳۸۰ ضربدر ضریب قدرت ضربدر بازده)

سپس جریان طراحی را با اعمال ضریب تصحیح دما و گروه بندی به دست آورید:

جریان طراحی = جریان نامی تقسیم بر (ضریب تصحیح دما ضربدر ضریب تصحیح گروه بندی)

از جداول استاندارد، کابلی انتخاب کنید که ظرفیت جریان دهی آن از جریان طراحی بیشتر باشد.

محاسبه سطح مقطع بر اساس افت ولتاژ:

سطح مقطع = (ریشه سه ضربدر جریان ضربدر طول ضربدر مقاومت ویژه) تقسیم بر حداکثر افت ولتاژ مجاز

در این فرمول:

مقاومت ویژه مس: ۰.۰۱۷۵ اهم بر میلی متر مربع بر متر

مقاومت ویژه آلومینیم: ۰.۰۲۸۵ اهم بر میلی متر مربع بر متر

حداکثر افت ولتاژ مجاز: ۵ درصد ولتاژ نامی (یعنی ۱۹ ولت برای شبکه ۳۸۰ ولت)

سطح مقطع نهایی، بزرگ ترین مقدار حاصل از دو معیار فوق را در نظر بگیرید و آن را به نزدیک ترین سطح مقطع استاندارد موجود گرد کنید.

سطح مقطع های استاندارد کابل:

جدول زیر سطح مقطع های استاندارد موجود در بازار ایران را نشان می دهد:

تفاوت کابل های مسی و آلومینیومی در راه اندازی موتورهای سه فاز

یکی از موضوعاتی که همواره در پروژه های صنعتی مطرح می شود، انتخاب بین کابل مسی و آلومینیومی است. این انتخاب می تواند تأثیر قابل توجهی بر هزینه های سرمایه گذاری اولیه، هزینه های بهره برداری و قابلیت اطمینان سیستم داشته باشد.

مقایسه خواص فیزیکی و الکتریکی:

15%

سیم و کابل افشان | سیم و کابل برق

کابل افشان 5 در 0/75 سیمکان مدل NYMHY

248,380 تومان قیمت اصلی 248,380 تومان بود.206,160 تومانقیمت فعلی 206,160 تومان است.

مشاهده و خرید

مشاهده و خرید

15%

سیم و کابل افشان | سیم و کابل برق

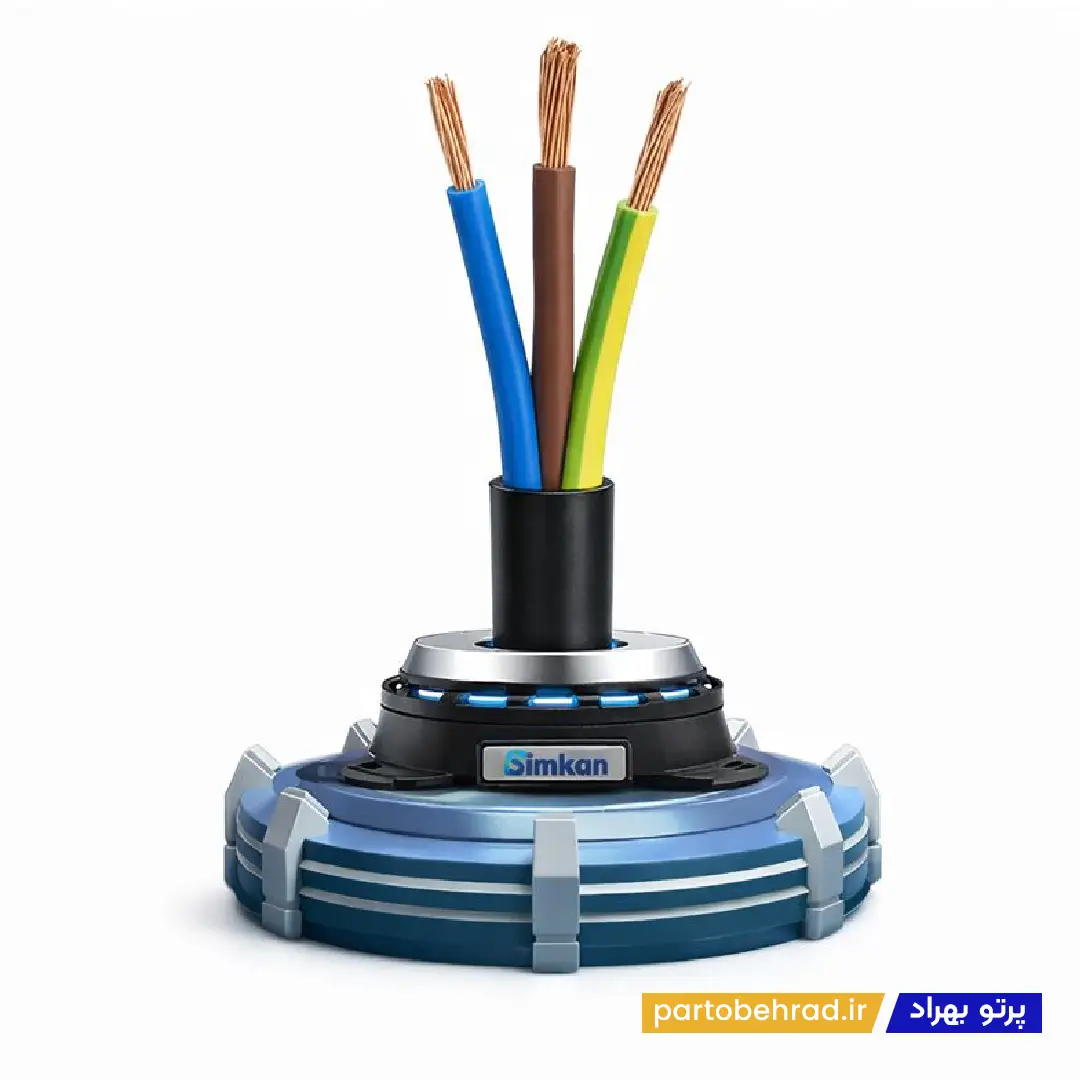

کابل افشان 3 در 1 سیمکان مدل NYMHY

189,370 تومان قیمت اصلی 189,370 تومان بود.157,180 تومانقیمت فعلی 157,180 تومان است.

مشاهده و خرید

مشاهده و خرید

15%

سیم و کابل افشان | سیم و کابل برق

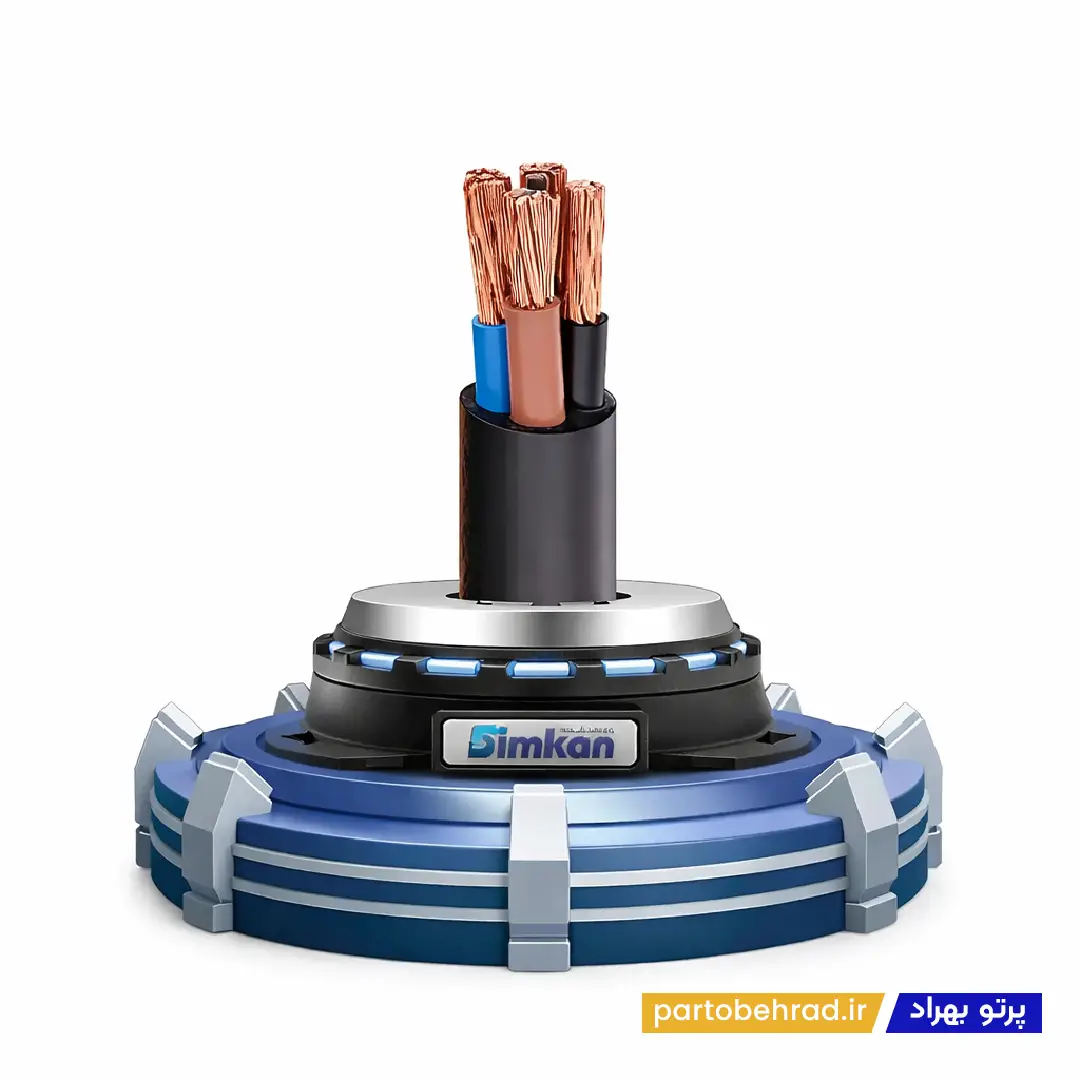

کابل افشان 3*35+16 سیمکان مدل NYMHY

6,382,320 تومان قیمت اصلی 6,382,320 تومان بود.5,297,330 تومانقیمت فعلی 5,297,330 تومان است.

مشاهده و خرید

مشاهده و خرید

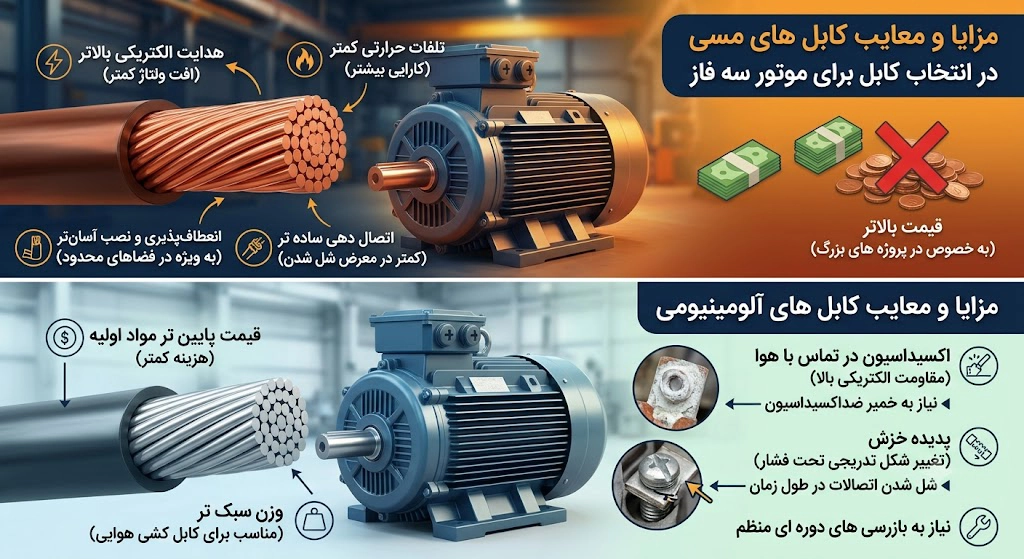

مزایا و معایب کابل های مسی:

کابل های مسی در انتخاب کابل برای موتور سه فاز مزایای قابل توجهی دارند. هدایت الکتریکی بالاتر مس به این معنی است که برای یک سطح مقطع مشخص، مقاومت کمتر و در نتیجه افت ولتاژ و تلفات حرارتی کمتری خواهید داشت. این ویژگی در موتورهایی که مسافت کابل کشی زیاد است یا در مکان هایی که فضای کانال داکت محدود است، اهمیت ویژه ای پیدا می کند.

انعطاف پذیری بالاتر مس در مقایسه با آلومینیم، نصب و اتصال آن را در محیط هایی که دسترسی سخت است، آسان تر می سازد. همچنین اتصال دهی کابل مسی ساده تر است و کمتر در معرض خطر شل شدن اتصالات قرار دارد.

اما معایب اصلی کابل های مسی، قیمت بالاتر آن هاست. در پروژه های بزرگ با مسافت های طولانی کابل کشی، این تفاوت قیمت می تواند بسیار چشمگیر باشد.

مزایا و معایب کابل های آلومینیومی:

کابل های آلومینیومی در درجه اول به دلیل قیمت پایین تر مواد اولیه، هزینه کمتری نسبت به کابل های مسی دارند. وزن سبک تر آلومینیم نیز در سیستم های کابل کشی هوایی مزیت مهمی محسوب می شود.

با این حال، کابل های آلومینیومی معایبی دارند که در راه اندازی موتورهای سه فاز باید به آن ها توجه کرد. آلومینیم در تماس با هوا اکسیده می شود و لایه اکسید آلومینیم که روی سطح هادی تشکیل می شود، مقاومت الکتریکی بالایی دارد. این مسئله می تواند در اتصالات مشکل ساز باشد و نیاز به استفاده از خمیر ضداکسیداسیون در هنگام نصب را ایجاد می کند.

همچنین آلومینیم به پدیده خزش (Creep) یا همان تغییر شکل تدریجی تحت فشار مکانیکی حساس تر است. این موضوع می تواند منجر به شل شدن اتصالات در طول زمان شود و بازرسی های دوره ای منظم را الزامی می کند.

چه زمانی کابل مسی و چه زمانی کابل آلومینیومی انتخاب کنیم؟

نکات تکمیلی در انتخاب کابل مناسب موتور سه فاز

محاسبه سیم اتصال به زمین

در کنار انتخاب کابل برای موتور سه فاز، انتخاب صحیح هادی حفاظتی (سیم ارت) نیز از اهمیت ویژه ای برخوردار است. استاندارد ایران طبق آیین نامه وزارت کار، سطح مقطع هادی حفاظتی را به شرح جدول زیر تعیین می کند:

تأثیر نوع راه انداز بر انتخاب کابل

نوع راه انداز موتور نیز می تواند بر انتخاب کابل تأثیر بگذارد. موتورهایی که با راه انداز نرم یا اینورتر تغذیه می شوند، در مقایسه با راه اندازی مستقیم، جریان راه اندازی کمتری دارند. اما از طرف دیگر، اینورترها جریان های هارمونیکی ایجاد می کنند که می توانند منجر به گرمای اضافی در هادی ها شوند. به همین دلیل، در سیستم هایی که موتور با اینورتر کار می کند، توصیه می شود سطح مقطع کابل را یک رده بالاتر از محاسبات عادی انتخاب نمایید.

خرید سیم و کابل از منابع معتبر

انتخاب کابل مناسب تنها نیمی از مسیر است؛ نیمه دیگر، تهیه آن از تأمین کنندگان مطمئن و معتبر است. در بازار ایران، سیم و کابل هایی وجود دارند که علی رغم داشتن برچسب و مشخصات فنی، از استانداردهای واقعی پایین تری برخوردارند. یک کابل با سطح مقطع کمتر از مقدار اسمی، نه تنها عملکرد موتور را تحت تأثیر می گذارد، بلکه می تواند خطرات جدی ایمنی ایجاد کند.

برای کسانی که به دنبال خرید سیم برق عمده یا تأمین کابل برای پروژه های صنعتی بزرگ هستند، مجموعه پرتو بهراد از مراجع معتبر در حوزه توزیع سیم و کابل های برق صنعتی شناخته می شود. این مجموعه طیف گسترده ای از کابل های مناسب موتور سه فاز، از کوچک ترین سطح مقطع ها تا کابل های فشار قوی صنعتی را در اختیار مشتریان قرار می دهد.

از مزایای خرید سیم برق عمده از تأمین کنندگان تخصصی مانند پرتو بهراد می توان به موارد زیر اشاره کرد:

• دسترسی به کابل های دارای استاندارد ملی ایران و گواهینامه های کیفیت معتبر
• امکان دریافت گزارش آزمون (تست ریپورت) از کارخانه تولیدکننده
• مشاوره تخصصی برای انتخاب کابل مناسب موتور سه فاز متناسب با نیاز پروژه
• تأمین به موقع و مطمئن برای پروژه های صنعتی بزرگ
• قیمت گذاری رقابتی در خرید های عمده
• استانداردهای مرتبط با انتخاب کابل موتور سه فاز

در ایران، انتخاب کابل برای موتور سه فاز باید با رعایت استانداردهای ملی و بین المللی زیر انجام شود:

نتیجه گیری

انتخاب کابل برای موتور سه فاز فرآیندی چندبُعدی است که نیازمند توجه هم زمان به عوامل متعددی از جمله توان و جریان نامی موتور، طول مسیر کابل کشی، شرایط محیطی، روش نصب و نوع راه انداز است. هیچ یک از این عوامل را نمی توان به تنهایی مبنای انتخاب قرار داد.

در یک مرور کلی، فرآیند انتخاب کابل مناسب موتور سه فاز را می توان در مراحل زیر خلاصه کرد:

۱. تعیین جریان نامی موتور از روی پلاک مشخصات

۲. محاسبه سطح مقطع اولیه بر اساس ظرفیت جریان دهی

۳. اعمال ضرایب تصحیح دما و گروه بندی

۴. محاسبه سطح مقطع بر اساس افت ولتاژ

۵. انتخاب بزرگ ترین سطح مقطع به دست آمده از دو معیار فوق

۶. گرد کردن به نزدیک ترین سطح مقطع استاندارد

۷. تعیین نوع عایق و جنس هادی متناسب با شرایط محیطی

۸. تهیه کابل از تأمین کننده معتبر و دارای استاندارد

برای خرید سیم برق عمده و تأمین کابل های مناسب موتور سه فاز با کیفیت تضمین شده، رجوع به تأمین کنندگان متخصصی مانند پرتو بهراد توصیه می شود. یک انتخاب درست امروز، ده ها سال بهره برداری مطمئن و بدون دردسر را تضمین خواهد کرد.

سوالات متداول
