راهنمای کامل برقکاری ساختمان هوشمند

با رشد سریع فناوری و افزایش تقاضا برای زندگی راحت تر و ایمن تر، برقکاری ساختمان هوشمند به یکی از مهم ترین دغدغه های مهندسان، پیمانکاران و مالکان ساختمان تبدیل شده است. پیش از شروع هر پروژه، بسیاری از کارفرمایان به دنبال بررسی هزینه های اولیه از جمله قیمت کابل آلومینیومی، قیمت سیم و همچنین دسترسی به منابع معتبر تأمین تجهیزات مانند مراکز فعال در حوزه برق صنعتی اصفهان هستند تا بتوانند بودجه پروژه خود را به درستی برآورد کنند. در این مقاله قصد داریم به صورت کامل و جامع، تمام جنبه های فنی، اجرایی و اقتصادی برقکاری ساختمان هوشمند را بررسی کنیم تا شما بتوانید با آگاهی کامل، بهترین تصمیم را برای پروژه خود بگیرید.

برقکاری ساختمان هوشمند تنها به معنای جایگزینی کلیدها و پریزهای معمولی با نمونه های هوشمند نیست، بلکه یک تغییر بنیادین در نحوه طراحی، اجرا و مدیریت سیستم برق ساختمان است. در ادامه، اصول، مراحل اجرا، تجهیزات مورد نیاز و اشتباهات رایج در این حوزه را به طور کامل شرح می دهیم.

اصول سیم کشی هوشمند ساختمان

اجرای صحیح سیم کشی هوشمند ساختمان نیازمند رعایت اصولی است که تفاوت اساسی با سیم کشی سنتی دارد. در سیستم های سنتی، هر کلید مستقیماً به مصرف کننده متصل می شود، اما در برقکاری ساختمان هوشمند، ارتباط میان کلیدها، سنسورها و مصرف کننده ها از طریق یک شبکه ارتباطی مرکزی یا پروتکل های استاندارد انجام می شود.

در برخی پروژه ها، به منظور کاهش هزینه های اجرای برق، از کابل های آلومینیومی به جای کابل های مسی در بخش هایی از شبکه توزیع برق استفاده می شود. قیمت کابل آلومینیومی به دلیل نوسانات بازار فلزات، سطح مقطع کابل، تعداد رشته ها و برند تولیدکننده متغیر است، اما در مقایسه با کابل مسی معمولاً گزینه ای اقتصادی تر برای پروژه های ساختمانی به شمار می رود؛ البته انتخاب آن باید با توجه به استانداردهای فنی و شرایط بهره برداری انجام شود.

از مهم ترین اصولی که در سیم کشی هوشمند ساختمان باید رعایت شود می توان به موارد زیر اشاره کرد:

جداسازی مدارهای قدرت از مدارهای فرمان: در ساختمان هوشمند، سیم های داده و ارتباطی باید کاملاً از کابل های برق قدرت جدا باشند تا از تداخل الکترومغناطیسی جلوگیری شود.

استفاده از کابل های استاندارد و مقاوم: انتخاب کابل مناسب با توجه به آمپراژ و طول مسیر، نقش مستقیمی در عملکرد بلندمدت سیستم دارد.

پیش بینی مسیرهای توسعه آینده: یک سیستم هوشمند خوب باید بدون نیاز به تخریب دیوارها، قابل توسعه باشد.

رعایت استانداردهای ایمنی برق: از جمله استفاده از کلیدهای محافظ جان و اتصال زمین مناسب برای تمامی تجهیزات هوشمند.

مستندسازی کامل نقشه سیم کشی: برای هرگونه تعمیر یا توسعه در آینده، وجود مستندات دقیق ضروری است.

رعایت این اصول در سیم کشی هوشمند ساختمان، نه تنها عملکرد سیستم را تضمین می کند، بلکه هزینه های نگهداری و تعمیرات آینده را نیز به طور چشمگیری کاهش می دهد.

اصل طراحی	هدف اصلی	نتیجه در صورت رعایت
جداسازی مدار قدرت و فرمان	جلوگیری از تداخل سیگنال	افزایش پایداری سیستم
استفاده از کابل استاندارد	تحمل جریان و دمای مناسب	افزایش عمر مفید تجهیزات
پیش بینی توسعه پذیری	امکان افزودن تجهیزات جدید	کاهش هزینه توسعه آینده
مستندسازی نقشه	تسهیل تعمیر و نگهداری	کاهش زمان و هزینه رفع عیب

مراحل اجرای سیم کشی هوشمند ساختمان

اجرای موفق سیم کشی هوشمند ساختمان نیازمند طی کردن مراحل مشخص و اصولی است. نادیده گرفتن هر یک از این مراحل می تواند منجر به بروز مشکلات جدی در آینده شود.

مراحل اصلی اجرای برقکاری ساختمان هوشمند به طور خلاصه عبارت اند از:

• بررسی نیازهای کارفرما و تعیین سطح هوشمندسازی موردنظر (روشنایی، پرده، سیستم امنیتی، تهویه و…)
• تهیه نقشه معماری و مکان یابی دقیق تجهیزات
• طراحی نقشه سیم کشی هوشمند ساختمان بر اساس پروتکل انتخابی
• انتخاب و خرید تجهیزات مورد نیاز
• اجرای کابل کشی مطابق با نقشه فنی
• نصب و راه اندازی کنترلر مرکزی و ماژول های ارتباطی
• برنامه نویسی سناریوها و تست عملکرد سیستم
• تحویل پروژه و آموزش استفاده به کارفرما

نکات مهم قبل از شروع سیم کشی

پیش از آغاز هرگونه عملیات اجرایی، توجه به چند نکته کلیدی می تواند از بروز مشکلات پرهزینه جلوگیری کند. نخست آنکه انتخاب پروتکل ارتباطی (سیمی، بی سیم یا ترکیبی) باید پیش از اجرای سیم کشی مشخص شود، زیرا هر پروتکل الزامات کابل کشی متفاوتی دارد. دوم، هماهنگی میان تیم برق، تیم معماری و تیم مکانیک برای عبور صحیح کابل ها از داخل دیوارها و سقف کاذب ضروری است. سوم، بررسی کیفیت و استاندارد بودن کابل ها، به ویژه با توجه به نوسانات قیمت سیم در بازار، باید با دقت انجام شود تا کیفیت فدای صرفه جویی نشود. در نهایت، مشورت با کارشناسان فروش پرتو بهراد می تواند در انتخاب دقیق تجهیزات متناسب با متراژ و نیاز پروژه بسیار راهگشا باشد.

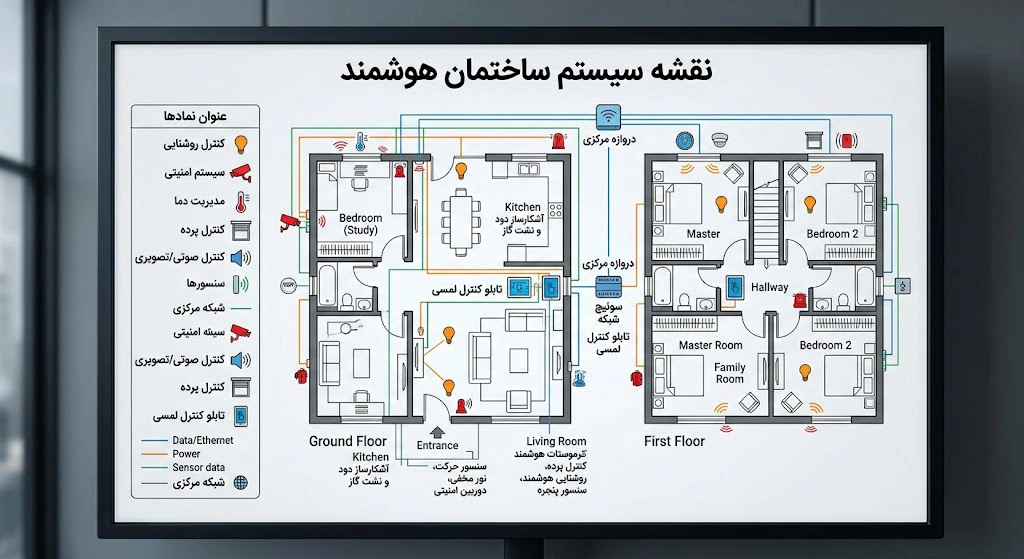

نقشه سیم کشی هوشمند ساختمان

تهیه نقشه سیم کشی هوشمند ساختمان یکی از حیاتی ترین بخش های پروژه است، زیرا مبنای تمام مراحل اجرایی بعدی قرار می گیرد. این نقشه باید شامل موقعیت دقیق کلیدها، پریزها، سنسورها، محل نصب تابلو برق هوشمند و مسیر عبور کابل های داده و قدرت باشد.

در تهیه نقشه سیم کشی هوشمند ساختمان، طراح باید به موارد زیر توجه ویژه داشته باشد:

تعیین محل دقیق کنترلر مرکزی با فاصله مناسب از سایر تجهیزات الکترونیکی

مشخص کردن مسیرهای اصلی و فرعی کابل کشی به همراه اندازه لوله های خرطومی

درج نوع و سطح مقطع کابل برای هر مسیر، متناسب با بار مصرفی

در نظر گرفتن نقاط دسترسی برای بازدید و تعمیرات آینده

استفاده از نرم افزارهای تخصصی طراحی برق برای ترسیم نقشه سیم کشی هوشمند ساختمان، دقت اجرا را به شدت افزایش می دهد و از بروز خطاهای انسانی در حین اجرا جلوگیری می کند.

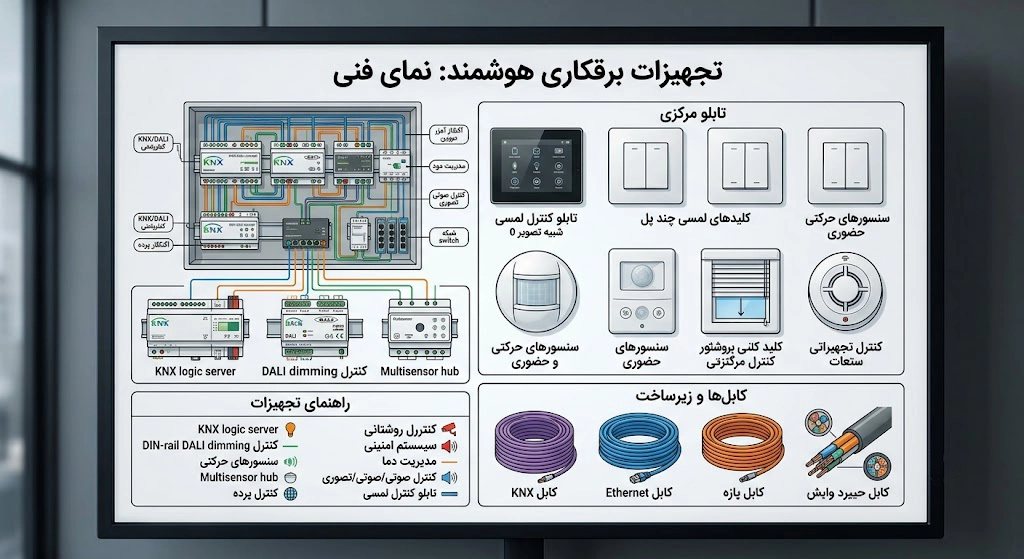

تجهیزات مورد نیاز برای برقکاری ساختمان هوشمند

اجرای درست برقکاری ساختمان هوشمند بدون شناخت دقیق تجهیزات مورد نیاز امکان پذیر نیست. در ادامه به معرفی اصلی ترین تجهیزات این حوزه می پردازیم.

کنترلر مرکزی

کنترلر مرکزی مغز متفکر سیستم هوشمند است. تمام دستورات کاربر از طریق اپلیکیشن موبایل، کلیدهای هوشمند یا سنسورها به این کنترلر ارسال شده و پس از پردازش، فرمان اجرایی به تجهیزات مربوطه صادر می شود. انتخاب کنترلر مناسب باید بر اساس تعداد کانال های موردنیاز، پروتکل ارتباطی و قابلیت توسعه در آینده انجام شود.

کلیدها و پریزهای هوشمند

کلیدها و پریزهای هوشمند جایگزین نمونه های سنتی شده و امکان کنترل از راه دور، زمان بندی و ایجاد سناریوهای مختلف روشنایی را فراهم می کنند. این تجهیزات معمولاً با طراحی مدرن و امکان کنترل تاچ یا از طریق اپلیکیشن عرضه می شوند.

سنسورها و عملگرها

سنسورهای حرکتی، نوری، دما و رطوبت اطلاعات محیط را جمع آوری کرده و به کنترلر مرکزی ارسال می کنند. عملگرها نیز فرمان های دریافتی را به عملکرد فیزیکی مانند باز و بسته شدن پرده یا روشن و خاموش شدن تجهیزات تبدیل می کنند.

تابلو برق هوشمند

تابلو برق هوشمند محل تجمیع مدارهای قدرت و فرمان است و معمولاً شامل کلیدهای محافظ، رله ها و ماژول های ارتباطی می شود. طراحی صحیح تابلو برق هوشمند نقش مهمی در ایمنی و پایداری کل سیستم دارد.

ماژول های ارتباطی

این ماژول ها وظیفه برقراری ارتباط میان بخش های مختلف سیستم را بر عهده دارند و بسته به پروتکل انتخابی (مانند KNX، Zigbee یا Wi-Fi) متفاوت خواهند بود.

برای انتخاب دقیق تر و متناسب با نیاز پروژه، مشورت با کارشناسان فروش پرتو بهراد به عنوان مرجعی معتبر در زمینه تجهیزات برق صنعتی و هوشمند، می تواند از بروز اشتباهات پرهزینه در انتخاب تجهیزات جلوگیری کند.

تجهیز	وظیفه اصلی	نکته مهم در انتخاب
کنترلر مرکزی	پردازش و مدیریت فرمان ها	تعداد کانال و قابلیت توسعه
کلید و پریز هوشمند	کنترل روشنایی و مصرف کننده ها	سازگاری با پروتکل انتخابی
سنسور و عملگر	جمع آوری داده و اجرای فرمان	دقت و سرعت پاسخ دهی
تابلو برق هوشمند	تجمیع مدارهای قدرت و فرمان	استاندارد بودن قطعات داخلی
ماژول ارتباطی	برقراری ارتباط بین اجزا	پایداری سیگنال و بُرد پوششی

روش های اجرای سیم کشی در ساختمان هوشمند

انتخاب روش اجرای سیم کشی، تأثیر مستقیمی بر هزینه، انعطاف پذیری و پیچیدگی نگهداری سیستم دارد. در ادامه سه روش رایج را بررسی می کنیم.

سیم کشی مبتنی بر BUS

در این روش، تمام تجهیزات از طریق یک کابل مشترک (باس) به یکدیگر و به کنترلر مرکزی متصل می شوند. این روش که در پروتکل هایی مانند KNX کاربرد دارد، از پایداری بالا و مصرف کابل کمتر نسبت به روش ستاره ای برخوردار است، اما نیازمند طراحی دقیق تر و تخصص بالاتر در اجراست.

سیم کشی ستاره ای (Star)

در روش ستاره ای، هر تجهیز به صورت مستقل با کابل جداگانه به کنترلر یا تابلو برق هوشمند متصل می شود. این روش عیب یابی ساده تری دارد، اما مصرف کابل و حجم عملیات اجرایی در آن بیشتر است.

سیستم های بی سیم و ترکیبی

سیستم های بی سیم با استفاده از پروتکل هایی مانند Zigbee یا Wi-Fi، نیاز به کابل کشی گسترده را کاهش می دهند و به ویژه در بازسازی ساختمان های قدیمی گزینه مناسبی محسوب می شوند. با این حال، در پروژه های بزرگ معمولاً از ترکیب روش سیمی برای مدارهای اصلی و روش بی سیم برای بخش های الحاقی استفاده می شود تا هم پایداری و هم انعطاف پذیری سیستم تأمین شود.

روش اجرا	مزیت اصلی	محدودیت اصلی	کاربرد مناسب
BUS	پایداری بالا، کابل کمتر	نیاز به طراحی تخصصی	ساختمان های نوساز بزرگ
ستاره ای	عیب یابی آسان	مصرف کابل بالا	پروژه های کوچک تا متوسط
بی سیم و ترکیبی	اجرای سریع و کم تخریب	حساسیت به تداخل سیگنال	بازسازی ساختمان های قدیمی

اشتباهات رایج در اجرای برقکاری هوشمند

با وجود رشد روزافزون تقاضا برای برقکاری ساختمان هوشمند، متأسفانه در بسیاری از پروژه ها اشتباهاتی رخ می دهد که هزینه های سنگینی را بر کارفرما تحمیل می کند. آشنایی با این اشتباهات می تواند از بروز آن ها پیشگیری کند.

طراحی نادرست نقشه سیم کشی

یکی از رایج ترین اشتباهات، عدم دقت کافی در تهیه نقشه سیم کشی هوشمند ساختمان است. نبود هماهنگی میان طراح برق و معمار، اغلب منجر به جابه جایی های اجرایی، افزایش هزینه و حتی تخریب بخش هایی از سازه پس از اتمام کار می شود.

انتخاب تجهیزات نامناسب

انتخاب تجهیزات ارزان قیمت یا ناسازگار با پروتکل اصلی سیستم، در بلندمدت باعث افت کیفیت عملکرد و افزایش هزینه های تعمیر می شود. مشورت با منابع معتبر مانند کارشناسان فروش پرتو بهراد پیش از خرید، می تواند از این اشتباه رایج جلوگیری کند.

اجرای غیراستاندارد کابل کشی

استفاده از کابل نامرغوب، رعایت نکردن فاصله استاندارد بین کابل های قدرت و داده، یا عدم استفاده از لوله های محافظ مناسب، از جمله اشتباهاتی است که مستقیماً بر ایمنی و عمر سیستم تأثیر می گذارد.

بی توجهی به توسعه پذیری سیستم

بسیاری از پروژه ها بدون در نظر گرفتن نیازهای آینده طراحی می شوند. عدم پیش بینی مسیرهای اضافی یا کانال های خالی در کنترلر مرکزی، باعث می شود هرگونه توسعه بعدی سیستم هزینه بر و پیچیده شود.

جمع بندی

برقکاری ساختمان هوشمند فرآیندی چندمرحله ای است که موفقیت آن در گرو طراحی دقیق، انتخاب تجهیزات مناسب و اجرای اصولی سیم کشی هوشمند ساختمان است. از تهیه نقشه سیم کشی هوشمند ساختمان گرفته تا انتخاب روش اجرا و تجهیزات، هر مرحله نیازمند دقت و تخصص کافی است. برای اطمینان از انتخاب صحیح تجهیزات و کاهش هزینه های ناشی از اشتباهات رایج، مشورت با کارشناسان فروش پرتو بهراد پیش از شروع پروژه، توصیه ای است که می تواند در بلندمدت صرفه جویی قابل توجهی به همراه داشته باشد.
