راهنمای جامع انتخاب کابل برق سه فاز

انتخاب کابل برق سه فاز مناسب، یک گام بسیار مهم در راه اندازی و عملکرد صحیح سیستم های برقی است. کابل های سه فاز نه تنها وظیفه انتقال برق به تجهیزات و ماشین آلات مختلف را بر عهده دارند، بلکه نقش تعیین کننده ای در عملکرد بهینه، ایمنی، و پایداری سیستم برق کشی دارند. انتخاب نادرست کابل می تواند باعث کاهش کارایی، خرابی تجهیزات و حتی وقوع حوادث جبران ناپذیر شود. در این مقاله از پرتو بهراد ، با بررسی دقیق معیارها، نکات کلیدی و راهنمای انتخاب کابل برق سه فاز ، به شما کمک خواهیم کرد تا بهترین انتخاب را برای پروژه های صنعتی و تجاری خود داشته باشید.

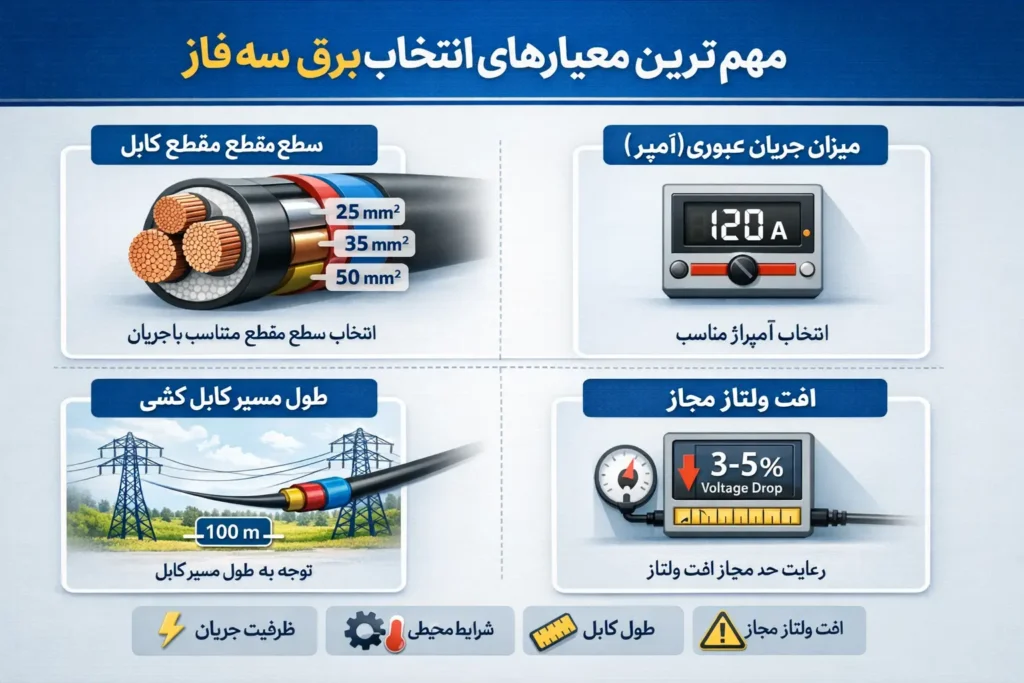

مهم ترین معیارهای انتخاب کابل برق سه فاز

انتخاب کابل برق سه فاز به عوامل مختلفی بستگی دارد که هر کدام از آن ها تأثیر مستقیم بر عملکرد و ایمنی سیستم برق کشی خواهند داشت. در این قسمت، به بررسی مهم ترین معیارهای انتخاب کابل برق سه فاز خواهیم پرداخت. همچنین، برای خرید کابل برق، آگاهی از راهنمای انتخاب کابل برق سه فاز می تواند به شما کمک کند تا انتخابی دقیق و متناسب با نیاز خود داشته باشید.

سطح مقطع مناسب کابل

سطح مقطع کابل یکی از اولین و مهم ترین پارامترها در انتخاب کابل برق سه فاز است. سطح مقطع کابل به طور مستقیم با ظرفیت عبور جریان و توانایی آن در تحمل بار الکتریکی ارتباط دارد. هرچه سطح مقطع کابل بیشتر باشد، ظرفیت آن برای عبور جریان افزایش می یابد و می تواند بار بیشتری را تحمل کند. برای اینکه کابل شما بتواند جریان عبوری را به طور ایمن منتقل کند، باید سطح مقطع مناسب را برای آن انتخاب کنید.

سطح مقطع کابل نه تنها بر اساس جریان عبوری، بلکه بر اساس شرایط محیطی و فاصله نیز محاسبه می شود. به همین دلیل، باید دقت کنید که از کابل هایی با سطح مقطع کافی استفاده کنید تا از خطرات ناشی از داغ شدن بیش از حد و آسیب به کابل جلوگیری شود.

میزان جریان عبوری (آمپراژ)

میزان جریان عبوری از کابل یکی دیگر از عوامل تعیین کننده در انتخاب کابل برق سه فاز است. جریان الکتریکی که از کابل عبور می کند، معمولاً به صورت آمپراژ (آمپر) اندازه گیری می شود. مقدار آمپراژ باید مطابق با توان مصرفی دستگاه ها و ماشین آلاتی باشد که به سیستم برق سه فاز متصل خواهند شد.

اگر جریان عبوری از مقدار مجاز کابل بیشتر شود، کابل داغ خواهد شد و ممکن است آسیب ببیند. بنابراین، انتخاب کابل با آمپراژ مناسب از اهمیت ویژه ای برخوردار است. به منظور انتخاب جریان مناسب، باید توان مصرفی دستگاه ها و ماشین آلات را به طور دقیق محاسبه کنید و سپس کابل مناسب را انتخاب کنید.

طول مسیر کابل کشی

طول مسیر کابل کشی نیز یکی از پارامترهای مهم در انتخاب کابل برق سه فاز است. در مسیرهای طولانی، افت ولتاژ افزایش می یابد و باید از کابل هایی با سطح مقطع بزرگ تر استفاده شود تا از افت کارایی و عملکرد سیستم جلوگیری شود.

هرچه طول مسیر کابل کشی بیشتر باشد، میزان افت ولتاژ بیشتر خواهد بود. بنابراین، در پروژه هایی که نیاز به کابل کشی طولانی دارند، باید از کابل هایی استفاده کنید که دارای ویژگی های خاصی باشند و از افت ولتاژ جلوگیری کنند.

افت ولتاژ مجاز

افت ولتاژ زمانی رخ می دهد که جریان برق در طول مسیر کابل از یک نقطه به نقطه دیگر کاهش پیدا می کند. این کاهش ولتاژ می تواند موجب کاهش عملکرد دستگاه ها و ایجاد مشکلاتی در سیستم های الکتریکی شود. برای جلوگیری از این مشکل، باید از کابل هایی استفاده کنید که افت ولتاژ مجاز آن ها با توجه به طول مسیر کابل کشی و جریان عبوری در حد استاندارد قرار داشته باشد.

به طور معمول، افت ولتاژ مجاز برای کابل های برق سه فاز نباید از 3 تا 5 درصد بیشتر شود. این مقدار بستگی به شرایط محیطی، نوع کابل و میزان جریان عبوری دارد. بنابراین، هنگام انتخاب کابل برق سه فاز، باید افت ولتاژ مجاز را در نظر بگیرید.

انواع کابل های سه فاز از نظر ساختار

کابل های برق سه فاز به طور کلی به انواع مختلفی تقسیم می شوند که هرکدام ویژگی های خاص خود را دارند. این تقسیم بندی معمولاً بر اساس جنس هادی، نوع عایق و نوع محافظت کابل انجام می شود. در این بخش، انواع مختلف کابل های سه فاز را بررسی خواهیم کرد.

کابل مسی در مقابل کابل آلومینیومی

یکی از مهم ترین تفاوت ها در کابل های سه فاز، جنس هادی آن ها است. هادی های مسی و آلومینیومی هرکدام مزایا و معایب خاص خود را دارند. کابل های مسی به دلیل هدایت بهتر الکتریسیته، برای عبور جریان های بالاتر مناسب تر هستند. این کابل ها در برابر حرارت نیز مقاوم تر بوده و عمر مفید بیشتری دارند. با این حال، قیمت کابل های مسی بیشتر از کابل های آلومینیومی است.

از سوی دیگر، کابل های آلومینیومی قیمت پایین تری دارند و به دلیل وزن سبک تر، در پروژه هایی که نیاز به نصب کابل در فواصل طولانی دارند، گزینه بهتری محسوب می شوند. با این حال، کابل های آلومینیومی نسبت به کابل های مسی مقاومت کمتری دارند و برای عبور جریان های بالا مناسب نیستند.

کابل زره دار و بدون زره

کابل های برق سه فاز از نظر ساختار به دو دسته زره دار و بدون زره تقسیم می شوند. کابل های زره دار دارای یک لایه محافظ فلزی هستند که از کابل در برابر آسیب های مکانیکی مانند فشار، ضربه و کشش محافظت می کند. این نوع کابل ها برای استفاده در محیط هایی که احتمال آسیب مکانیکی وجود دارد، مناسب هستند.

کابل های بدون زره معمولاً در محیط هایی که شرایط خطرناک کمتری دارند، استفاده می شوند. این کابل ها معمولاً هزینه کمتری دارند و برای نصب در فضاهایی که کابل تحت فشار یا آسیب های فیزیکی قرار نمی گیرد، گزینه مناسبی هستند.

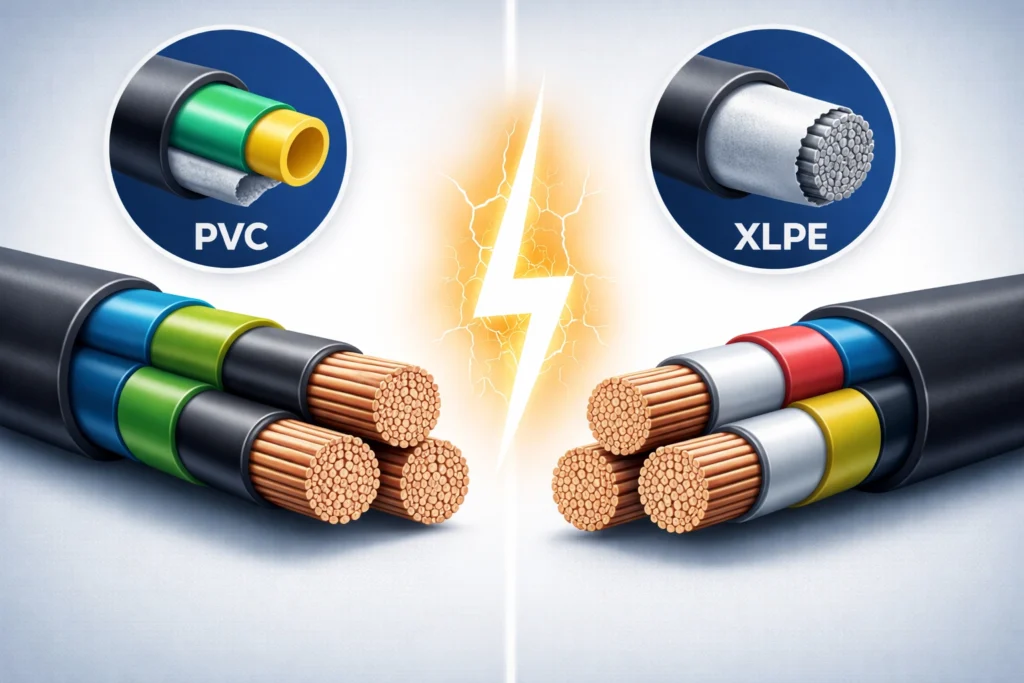

کابل با عایق PVC و XLPE

عایق کابل نیز یکی از ویژگی های مهم در انتخاب کابل برق سه فاز است. کابل های برق سه فاز از نظر نوع عایق به دو دسته PVC و XLPE تقسیم می شوند. عایق PVC (پلی وینیل کلراید) به طور گسترده در کابل های برق سه فاز استفاده می شود. این نوع عایق مقاومت خوبی در برابر رطوبت، مواد شیمیایی و حرارت دارد و برای استفاده در محیط های داخلی مناسب است.

کابل های با عایق XLPE (پلی اتیلن شبکه ای شده) در محیط های بیرونی و صنعتی که شرایط سخت تری دارند، مورد استفاده قرار می گیرند. این کابل ها دارای مقاومت بالاتر در برابر دما، رطوبت و عوامل محیطی هستند. به طور کلی، کابل های با عایق XLPE گران تر از کابل های با عایق PVC هستند.

فروشگاه پرتو بهراد با سال ها تجربه در ارائه کابل های برق صنعتی و سه فاز، یکی از پیشگامان این حوزه به شمار می آید. این فروشگاه با تکیه بر دانش فنی و تخصص خود، کابل های برق با کیفیت بالا و مطابق با استانداردهای جهانی را عرضه می کند. پرتو بهراد ، همواره در تلاش است تا محصولات خود را با بالاترین کیفیت و مناسب ترین قیمت در اختیار مشتریان قرار دهد و نیازهای مختلف پروژه های صنعتی و تجاری را به بهترین نحو برطرف کند.

نحوه محاسبه سایز کابل سه فاز

برای انتخاب کابل برق سه فاز، محاسبه سایز کابل به طور دقیق بسیار مهم است. سایز کابل باید متناسب با جریان عبوری، طول مسیر کابل کشی و شرایط محیطی انتخاب شود. در این بخش، به نحوه محاسبه سایز کابل برق سه فاز خواهیم پرداخت.

فرمول محاسبه جریان

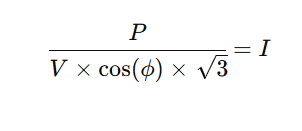

برای محاسبه جریان عبوری از کابل، از فرمول زیر استفاده می شود:

در این فرمول:

(I) جریان عبوری (آمپر)

(P) توان مصرفی (وات)

(V) ولتاژ (ولت)

(cos(phi)) ضریب قدرت

این فرمول به شما کمک می کند تا میزان جریان عبوری از کابل را محاسبه کرده و سایز مناسب کابل را بر اساس آن انتخاب کنید.

در نظر گرفتن شرایط محیطی

شرایط محیطی مانند دما، رطوبت و نوع محیط نصب کابل بر انتخاب سایز کابل تأثیرگذار است. در مناطق گرم تر، نیاز به کابل هایی با سطح مقطع بزرگ تر خواهید داشت تا از داغ شدن کابل جلوگیری شود. همچنین در محیط های با رطوبت بالا یا در فضای باز، باید از کابل های با عایق مقاوم تر استفاده کرد.

نکات ایمنی در انتخاب و نصب کابل سه فاز

در نهایت، نکات ایمنی در انتخاب و نصب کابل برق سه فاز از اهمیت بالایی برخوردار است. انتخاب کابل مناسب و نصب آن به طور صحیح، می تواند از بروز خطراتی مانند آتش سوزی و خرابی دستگاه ها جلوگیری کند. در این بخش، به برخی نکات ایمنی مهم در این زمینه اشاره خواهیم کرد:

استفاده از کابل با استانداردهای بین المللی: همواره از کابل هایی استفاده کنید که دارای استانداردهای معتبر مانند IEC و ISIRI باشند.

نصب صحیح کابل: کابل ها باید در مسیری نصب شوند که از آسیب های مکانیکی و حرارتی در امان باشند.

استفاده از تجهیزات حفاظتی: برای محافظت از کابل ها در برابر اضافه بار و نوسانات برق، از فیوز و مدارشکن های مناسب استفاده کنید.

بازبینی و تعمیر دوره ای کابل ها: کابل ها باید به طور مرتب بررسی شوند تا از هرگونه خرابی احتمالی جلوگیری شود.

جمع بندی

انتخاب کابل برق سه فاز مناسب برای هر پروژه یکی از مراحل کلیدی در نصب سیستم برق است. با در نظر گرفتن عوامل مختلفی مانند سطح مقطع، جریان عبوری، طول مسیر کابل کشی و افت ولتاژ، می توان کابل مناسب را انتخاب کرد که نه تنها از عملکرد سیستم اطمینان حاصل کند بلکه ایمنی آن را نیز تضمین کند. فروشگاه پرتو بهراد عرضه کننده انواع کابل های برق سه فاز با کیفیت بالا و استانداردهای جهانی است که می تواند به شما در انتخاب کابل مناسب کمک کند.
