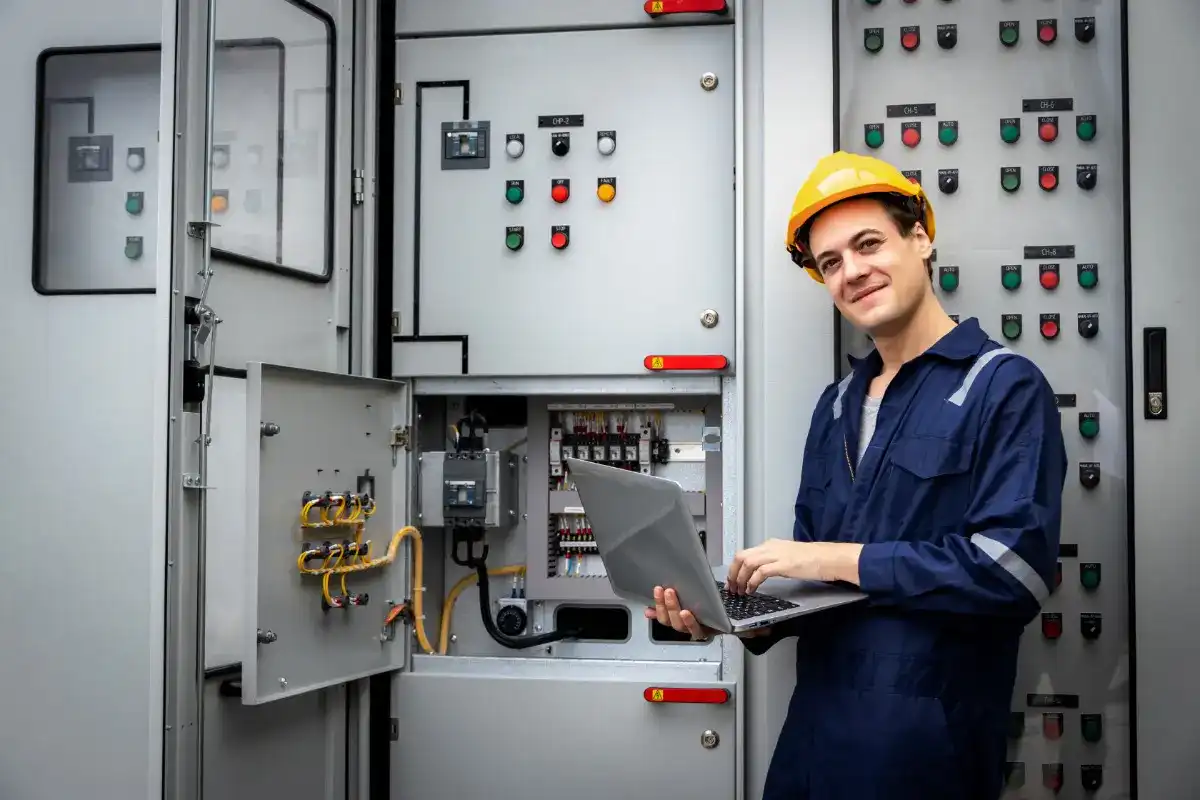

چک لیست کامل تابلو برق صنعتی

چک لیست تابلو برق صنعتی ابزاری کاملاً ضروری و مهم در طراحی، مونتاژ، نگهداری و حتی بهره برداری از سیستم های برق رسانی در واحدهای تولیدی، کارخانجات، مراکز صنعتی و زیرساخت های بزرگ است. این چک لیست مانند یک دستورالعمل جامع عمل می کند که تمام مراحل بررسی و ارزیابی عملکرد اجزای تابلو از کابل ها تا تجهیزات حفاظتی و کنترل را پوشش می دهد تا اطمینان حاصل شود هیچ بخش از سیستم به صورت ناقص یا اشتباه اجرا نشده است. رعایت دقیق اصول مندرج در چک لیست تابلو برق صنعتی نه تنها باعث کاهش خطاهای انسانی، بلکه موجب جلوگیری از آسیب های احتمالی، حوادث برقی، و کاهش هزینه های تعمیرات می شود. با پیاده سازی آن به صورت استاندارد و منظم، عمر مفید تجهیزات افزایش یافته و تداوم عملکرد سیستم تضمین خواهد شد. به ویژه در کارخانه هایی با تولید مداوم یا در محیط هایی که نیاز به عملکرد بدون وقفه دارند، دقت در اجرای چک لیست اهمیت دوچندان پیدا می کند. همچنین در تکمیل این بررسی ها، انتخاب صحیح تجهیزات و خرید کابل برق متناسب با بار و شرایط محیطی نقش کلیدی در جلوگیری از افت ولتاژ، افزایش حرارت یا بروز اتصال کوتاه دارد.

در زمان تدوین چک لیست تابلو برق صنعتی باید تمامی جزئیات فنی و استانداردهای مورد تأیید نظام مهندسی برق لحاظ شود، از جمله نحوه نصب تابلو، تقسیم بندی خطوط قدرت و کنترل، مسیر عبور کابل ها، تست مقاومت عایقی، کنترل عملکرد کلیدهای حفاظتی و بررسی تطابق مدارهای اتصال با نقشه طراحی شده. در پروژه هایی که شدت جریان بالا و مصرف انرژی زیاد است، رعایت این موارد از لحاظ ایمنی و عملکرد مهم است، زیرا کوچک ترین بی دقتی ممکن است سبب ایجاد خسارات بزرگ شود. همچنین در تابلوهایی که در شرایط آب وهوایی خاص یا محیط های دارای رطوبت یا گردوغبار قرار دارند، استفاده از تجهیزات و کابل های مقاوم اهمیت ویژه ای دارد. در این زمینه مجموعه پرتو بهراد به عنوان مرجع خرید تجهیزات برق صنعتی معتبر، با ارائه کالای استاندارد، مشاوره تخصصی و تجهیزات تاییدشده طبق مقررات ملی برق، به متخصصان کمک می کند تا بتوانند چک لیست خود را کامل و بی نقص اجرا کنند و کیفیت پروژه های صنعتی را به سطح حرفه ای ارتقا دهند.

 چک لیست نگهداری دوره ای تابلو برق صنعتی

نگهداری دوره ای تابلو برق صنعتی از مهم ترین مراحل در تضمین پایداری عملکرد تجهیزات و جلوگیری از خرابی ناگهانی قطعات است. اجرای منظم این چک لیست باعث می شود مشکلات کوچک قبل از تبدیل شدن به ایرادات بزرگ شناسایی و اصلاح شوند، در نتیجه هزینه های تعمیرات و توقف خط تولید به حداقل می رسد. در این مرحله باید تمامی بخش های تابلو از نظر ظاهری و عملکردی مورد بررسی قرار گیرد؛ از سلامت کابل ها و اتصالات گرفته تا عملکرد سیستم تهویه، میزان گرد و غبار، وضعیت فیلترها و تمیزی سطوح داخلی. حتی آلودگی یا چربی های صنعتی موجود در فضا می توانند در طول زمان به تابلو آسیب رسانند، بنابراین تمیزکاری دقیق تابلو یکی از بندهای اساسی این چک لیست است. همچنین تست عملکرد فن ها و بررسی سیستم خنک کننده برای جلوگیری از دمای بیش ازحد درون تابلو اهمیت زیادی دارد. انتخاب تجهیزات مرغوب در مرحله نصب اولیه، به ویژه در فرآیند خرید کابل برق، تضمین می کند که در دوره نگهداری، تابلو با حداقل مشکل و بیشترین بازدهی کار کند.

در بخش دوم چک لیست نگهداری دوره ای، متخصصان باید به ارزیابی کامل سیستم ارتینگ، بررسی نشتی های جریان، تست مقاومت عایق کابل ها و مطالعه وضعیت پیچ ها و ترمینال های برق بپردازند. کنترل سالم بودن رله ها، کلیدهای حرارتی و فیوزها نیز الزامی است، زیرا خرابی این اجزاء مستقیماً ممکن است باعث اختلال عملکرد سیستم شود. تمامی اطلاعات به دست آمده از این بررسی ها باید در گزارش نگهداری دوره ای ثبت و تحلیل شوند تا بتوان روند تغییر وضعیت تابلو را در طول زمان رصد کرد. از ابزارهای تخصصی مانند مولتی متر، میگر، و ترموگراف برای اندازه گیری دقیق و یافتن نقاط داغ یا جریان های غیرعادی استفاده می شود. داشتن تجهیزات باکیفیت از مراکز معتبر نظیر پرتو بهراد موجب می شود احتمال خرابی ناشی از کیفیت پایین قطعات یا استهلاک زودهنگام به شدت کاهش یابد و سیستم با اعتماد و پایداری بالا به کار خود ادامه دهد. به این ترتیب، نگهداری دوره ای دیگر هزینه نیست بلکه سرمایه گذاری بلندمدتی برای حفظ ایمنی و بهره وری است.

1. بررسی وضعیت ظاهری تابلو از نظر تمیزی، زنگ زدگی، گردوغبار و رطوبت.
2. اطمینان از سلامت بدنه، قفل ها، یراق آلات و درزگیرهای درب تابلو.
3. کنترل عملکرد فن ها، فیلترهای تهویه و گردش مناسب هوا داخل تابلو.
4. بازدید چشمی سیم ها، کابل ها و اتصالات از نظر تغییر رنگ، سوختگی و بریدگی.
5. اندازه گیری مقاومت عایقی کابل ها و شینه ها با مگ اهم متر.
6. بررسی و تست سیستم ارت و اطمینان از اتصال مناسب به زمین.
7. تست عملکرد کلیدهای حفاظتی شامل فیوزها، کلیدهای اتوماتیک، RCD و بی متال ها.
8. کنترل وضعیت خازن های اصلاح ضریب توان از نظر سلامت سلول ها و داغی.
9. بررسی صحت کارکرد آمپرمتر، ولت متر و سایر نمایشگرهای تابلو.
10. سفت کردن پیچ ها و کانکشن های ترمینال و شینه ها برای جلوگیری از جرقه یا حرارت.
11. بازدید کابل های ورودی و خروجی از نظر استحکام اتصال و عدم خوردگی.
12. تست عملکرد مدار کنترل و فرمان شامل رله، PLC، تایمر و دکمه ها.
13. کنترل نقاط داغ با دوربین حرارتی یا ترمومتر لیزری.
14. بررسی چراغ های سیگنال، نشانگرها و برچسب های هشدار ایمنی.
15. بازدید دوره ای تجهیزات اندازه گیری از نظر دقت و نیاز به کالیبراسیون.
16. تعویض فیوزها، واشرها و قطعات فرسوده یا معیوب در صورت نیاز.
17. اطمینان از صحت مدار ارت داخل تابلو و مقاومت مجاز کمتر از ۲ اهم.
18. ثبت نتایج بررسی ها در فرم گزارش سرویس نگهداری و تأیید توسط مسئول فنی.
19. بررسی تطابق نقشه های مدار قدرت و فرمان با وضعیت فعلی تابلو.
20. کنترل وجود دستورالعمل ایمنی، قطعات یدکی و بروزرسانی برچسب های هشدار.

چک لیست بازرسی قبل از راه اندازی تابلو برق

بازرسی قبل از راه اندازی تابلو برق صنعتی مرحله ای مهم است که به عنوان آخرین فرصت برای یافتن و اصلاح اشکالات احتمالی پیش از فعال سازی سیستم شناخته می شود. این مرحله شامل کنترل فیزیکی و فنی همه بخش های تابلو است تا اطمینان حاصل شود هماهنگی کامل بین طراحی نظری و اجرای عملی برقرار است. بررسی نحوه قرارگیری تجهیزات، اتصال صحیح کابل ها، مطابقت اندازه و نوع کابل با میزان جریان، تست عملکرد مدارهای فرمان و قدرت، و بررسی پیچ های اتصال از مهم ترین بندهای این چک لیست به شمار می روند. همچنین ضروري است تمامی تابلوها از نظر سلامت عایقی، تمیزی سطح داخلی، نبود رطوبت، و تطابق برچسب ها با مدار واقعی بررسی شوند. متخصصان اغلب در این مرحله مقاومت عایق کابل ها را با دستگاه میگر اندازه گیری می کنند و در صورت مشاهده هرگونه نشانه از نشت جریان، نسبت به اصلاح فوری اقدام می شود. اجرای دقیق این مرحله زمانی اثربخش تر خواهد بود که فرآیند خرید کابل برق با دقت و بر اساس استاندارد معتبر انجام شده باشد تا خطرات ناشی از گرمای بیش ازحد یا اتصالات نامطمئن به صفر برسد.

در ادامه این فرآیند بازرسی، باید تمام تجهیزات حفاظتی از جمله کلیدهای اتوماتیک، فیوز های حرارتی، رله ها و تابلوهای فرمان بررسی و تست شوند تا پاسخ مناسب در شرایط بار واقعی داشته باشند. در تابلوهایی که مجهز به سیستم های کنترل هوشمند یا دیجیتال هستند، عملکرد نرم افزار و ارتباط بین ماژول ها باید مورد ارزیابی دقیق قرار گیرد. همچنین ضروری است قبل از راه اندازی کامل، مرحله ای از تست بار موقت اجرا گردد تا ظرفیت واقعی تابلو و کابل ها در برابر بار طراحی شده مشخص شود. ثبت تمام این آزمون ها در گزارش فنی ضروری است تا در آینده امکان ردیابی رفتار سیستم وجود داشته باشد. مهندسان حرفه ای و تیم های اجرایی موفق ترجیح می دهند تجهیزات خود را از مراکز معتبر همچون پرتو بهراد تأمین کنند، چون این مجموعه تمامی استانداردهای لازم را رعایت کرده و محصولات متنوعی از تابلوهای برق، کلیدهای حفاظتی و سیم و کابل صنعتی ارائه می دهد. این موضوع باعث می شود راه اندازی تابلو برق صنعتی با کم ترین میزان ریسک، بیشترین بازده و اعتماد کامل به نتیجه نهایی همراه باشد.

1. بررسی کامل نقشه های مدار قدرت و فرمان و تطابق تابلو با طراحی اولیه.
2. کنترل نوع، ظرفیت و شماره گذاری تمام تجهیزات نصب شده در تابلو.
3. بازدید ظاهری بدنه تابلو از نظر استحکام، رنگ، پوشش ضد زنگ، درزگیری و قفل ها.
4. اطمینان از تمیزی داخل تابلو، عدم وجود براده فلز یا ابزار باقیمانده.
5. بررسی صحیح بودن مسیرهای عبور کابل ها، مجراها و نظم چیدمان هادی ها.
6. کنترل سفتی و استحکام پیچ ها، اتصالات، ترمینال ها و شینه ها.
7. تست مقاومت عایقی کابل ها و شینه ها با مگ اهم متر بین فازها و زمین.
8. تست و بررسی صحت اتصال سیستم ارت بدنه تابلو و تجهیزات داخلی.
9. کنترل برچسب گذاری مدارها، شماره سیم ها و تطابق علائم ایمنی روی تابلو.
10. بازدید عملکرد مکانیکی کلیدها، فیوزها، کنتاکتورها، رله ها و دکمه های فرمان.
11. بررسی سلامت فیوزها و کلیدهای حفاظتی از نظر ظرفیت و نوع مناسب.
12. تست اولیه عملکرد فن ها، سیستم تهویه و درزگیری درب ها.
13. بررسی صحت اتصال خنثی (نول) و میله ارت در تمام نقاط مورد نیاز.
14. بررسی خازن های اصلاح ضریب توان از نظر سلامت ظاهری و اتصالات صحیح.
15. کنترل سلامت و عملکرد وسایل اندازه گیری (آمپر، ولتاژ، فرکانس، توان).
16. اندازه گیری ولتاژ تغذیه ورودی قبل از اتصال بار و تطبیق با مشخصات طراحی.
17. بررسی مدار فرمان و کنترل از نظر عملکرد صحیح PLC، رله ها و تایمرها.
18. کنترل سیستم های هشدار، چراغ های سیگنال و نشانگرهای وضعیت.
19. تست عملکرد دستی کلید اصلی تابلو، بررسی وضعیت قطع و وصل کامل.
20. انجام تست عملکرد حفاظتی (کلید جریان نشتی، رله حرارتی، فیوزها) به صورت شبیه سازی خطا.
21. بررسی فاصله مجاز بین شینه ها، کابل های فشار قوی و کابل های فرمان.
22. اطمینان از وجود نقشه برق، دستورالعمل بهره برداری و برگه مشخصات فنی در کنار تابلو.
23. اجرای تست عملکرد بدون بار تابلو برای چند دقیقه جهت بررسی وجود لرزش، صدا یا گرمای غیرعادی.
24. بررسی کامل تجهیزات کنترلی و اتصالات نهایی قبل از برق دار شدن مدار قدرت.
25. ثبت نتایج تست، تأیید نهایی توسط واحد کنترل کیفیت یا مسئول ایمنی برق.

چک لیست بازرسی ایمنی تابلو برق

بازرسی ایمنی تابلو برق صنعتی از مهم ترین ارکان مدیریت تأسیسات الکتریکی محسوب می شود، زیرا مستقیماً با جان انسان ها، امنیت دارایی ها و پایداری عملکرد سیستم ارتباط دارد. این مرحله با هدف جلوگیری از خطراتی مانند برق گرفتگی، آتش سوزی، انفجار الکتریکی و خرابی تجهیزات انجام می شود. در ابتدای بررسی باید اطمینان حاصل گردد که تمامی درپوش ها و حفاظ ها در جای خود محکم نصب شده اند و درب تابلو به سیستم قفل ایمن مجهز است تا افراد غیرمتخصص نتوانند به داخل آن دسترسی پیدا کنند. فاصله استاندارد بین قطعات، وضعیت عایق ها، سیم کشی داخلی و وجود علائم هشدار ایمنی از جمله موارد کلیدی در چک لیست ایمنی هستند. همچنین کارشناسان باید از عملکرد صحیح کلیدهای حفاظتی MCCB، MCB، فیوزهای قطع جریان و کلیدهای نشتی جریان اطلاع دقیقی داشته باشند. بررسی ظاهری کابل ها در این مرحله بسیار اهمیت دارد؛ اگر پارگی، تغییر رنگ، دفرمه شدن یا آثار حرارت روی روکش کابل مشاهده شود، نیاز به تعویض فوری آن است. داشتن محصولات باکیفیت و انتخاب درست در خرید کابل برق می تواند از بروز بسیاری از این مشکلات جلوگیری کند .

در بخش دوم چک لیست بازرسی ایمنی تابلو برق، علاوه بر کنترل فیزیکی و الکتریکی، باید شرایط محیطی تابلو نیز مورد ارزیابی قرار گیرد. دمای داخلی تابلو، وجود رطوبت یا حرارت، نحوه تهویه، محل نصب، و عدم تماس مستقیم با مواد قابل اشتعال از نکاتی هستند که نباید نادیده گرفته شوند. تست سیستم ارتینگ از اهمیت ویژه ای برخوردار است، زیرا نقش اصلی در هدایت جریان های خطا و جلوگیری از برق گرفتگی دارد. همچنین تست کلید نشتی جریان (RCD) و بررسی عملکرد سیستم های هشدار و قطع اضطراری باید به صورت دوره ای انجام شود تا اطمینان حاصل گردد در صورت بروز وضعیت خطرناک، سیستم به درستی عمل خواهد کرد. در بسیاری از محیط های صنعتی، تابلو برق در مجاورت ماشین آلات سنگین یا رطوبت بالا نصب می شود، بنابراین سطح ایمنی باید چندین برابر افزایش یابد. تمامی تجهیزات ایمنی و حفاظتی اگر از مرجع مطمئن مانند پرتو بهراد تهیه شوند، می توانند عملکردی پایدار، مطمئن و مورد تأیید استانداردهای جهانی داشته باشند. پرتو بهراد با ارائه محصولات برق صنعتی استاندارد، فضای کاری ایمن تر و تابلوهایی مطمئن تر برای صنایع فراهم می کند و به مهندسان کمک می کند تا خطرات بالقوه را به حداقل ممکن کاهش دهند و استاندارد ایمنی را در بالاترین سطح حفظ کنند.

الف) ایمنی عمومی و طراحی:

1. در دسترس بودن و خوانایی علائم هشدار دهنده: اطمینان از وجود و خوانایی برچسب های هشدار خطر برق گرفتگی، ولتاژ بالا، و لزوم قطع برق قبل از دسترسی.
2. حفاظت در برابر تماس مستقیم: بررسی اینکه درب تابلو و پانل ها به درستی بسته شده و امکان دسترسی تصادفی به قسمت های برق دار وجود ندارد.
3. حفاظت در برابر تماس غیرمستقیم: اطمینان از صحت اتصال سیستم ارت و اتصال تمام قطعات فلزی رسانا (بدنه تابلو، درب، شاسی تجهیزات) به سیستم ارت.
4. کلاس حفاظتی (IP Rating): بررسی اینکه درجه حفاظت (IP) تابلو با محیط نصب (گرد و غبار، رطوبت، ضربه) سازگار است.
5. مداره ای قطع اضطراری: اطمینان از وجود و عملکرد صحیح کلید اصلی یا قطع اضطراری در صورت نیاز.
6. محل نصب مناسب: بررسی اینکه تابلو در محلی با تهویه مناسب، دور از مواد قابل اشتعال یا خورنده و با فضای کافی برای دسترسی ایمن نصب شده است.
7. نورپردازی کافی: اطمینان از وجود نور کافی در محل نصب تابلو برای دیدن صحیح علائم و انجام کارهای تعمیراتی.
8. محدودیت دسترسی: اطمینان از اینکه دسترسی به تابلو فقط برای افراد مجاز و آموزش دیده امکان پذیر است.

ب) ایمنی در حین نصب و نگهداری:

9. ابزار و تجهیزات ایمنی فردی (PPE): اطمینان از استفاده پرسنل از دستکش عایق، عینک ایمنی، لباس کار مناسب و کفش عایق در زمان کار روی تابلو.
10. قطع و بستن برق (LOTO – Lockout/Tagout): اطمینان از اجرای صحیح رویه قفل گذاری و برچسب گذاری قبل از هرگونه مداخله و اطمینان از قطع کامل برق.
11. استفاده از ابزار عایق: بررسی استفاده از پیچ گوشتی ها، انبردست ها و سایر ابزارهای با دسته عایق مناسب.
12. بازرسی چشمی قطعات: بررسی ظاهری سیم ها، اتصالات، عایق ها و تجهیزات از نظر هرگونه آسیب، سوختگی یا خوردگی که می تواند منجر به خطر شود.
13. کنترل حرارتی: در صورت امکان، استفاده از دوربین حرارتی برای شناسایی نقاط داغ که نشان دهنده اتصالات سست یا اضافه بار است.
14. کالیبراسیون تجهیزات تست: اطمینان از اینکه دستگاه های اندازه گیری و تست (مانند مگ اهم متر، مولتی متر) کالیبره و سالم هستند.

ج) ایمنی بهره برداری:

15. عملکرد صحیح تجهیزات حفاظتی: تست دوره ای کلیدهای جریان نشتی (RCD) و اطمینان از عملکرد صحیح آن ها.
16. ظرفیت بار مناسب: اطمینان از اینکه تابلو و تجهیزات آن متناسب با بار مصرفی طراحی شده اند و اضافه بار اتفاق نمی افتد.
17. نظافت و پاکیزگی: حفظ تمیزی داخل و اطراف تابلو برای جلوگیری از اتصال کوتاه ناشی از گرد و غبار یا ذرات رسانا.
18. بررسی منظم سیستم ارت: انجام بازرسی های دوره ای برای اطمینان از سلامت و کارایی سیستم ارت.
19. آموزش پرسنل: اطمینان از اینکه پرسنل بهره برداری و نگهداری آموزش های لازم در زمینه ایمنی برق را دیده اند.

نتیجه گیری

در جمع بندی می توان گفت چک لیست تابلو برق صنعتی نه یک کار تشریفاتی، بلکه ابزار اصلی مدیریت ریسک، افزایش طول عمر تجهیزات و حفظ ایمنی نیروی انسانی و تأسیسات است. تدوین و اجرای دقیق چک لیست کامل تابلو برق صنعتی از مرحله طراحی و نصب تا راه اندازی و بهره برداری، باعث می شود هیچ جزئیاتی از نظر دور نماند؛ از انتخاب تجهیزات مناسب و سیم کشی اصولی گرفته تا تست عملکرد کلیدهای حفاظتی و سیستم های کنترلی. زمانی که تمامی مراحل  نگهداری دوره ای، بازرسی قبل از راه اندازی و بازرسی ایمنی طبق برنامه و با دقت انجام شود، احتمال خرابی ناگهانی، توقف خط تولید، برق گرفتگی و حوادث ناگوار به حداقل خواهد رسید و در عوض، پایداری و بازدهی سیستم به شکل چشمگیری افزایش می یابد.

در کنار اجرای منظم این چک لیست ها، انتخاب تجهیزات استاندارد و خرید کابل برق باکیفیت نقش تعیین کننده ای در عملکرد تابلو دارد. اگر از ابتدا کابل ها، کلیدها، رله ها و سایر ملزومات برقی بر اساس استاندارد، ظرفیت بار و شرایط محیطی انتخاب شوند، بخش قابل توجهی از مشکلات احتمالی هرگز رخ نخواهد داد. در این میان، استفاده از تأمین کننده ای معتبر مانند پرتو بهراد می تواند خیال مهندسان و کارفرمایان را از بابت اصالت، کیفیت و انطباق تجهیزات با استانداردها راحت کند. در نهایت، ترکیب سه عامل «چک لیست دقیق»، «اجرای حرفه ای» و «تجهیزات استاندارد» است که یک تابلو برق صنعتی ایمن، پایدار و قابل اعتماد را شکل می دهد و زیرساختی مطمئن برای هر واحد صنعتی فراهم می سازد.
