راهنمای گام به گام نصب محافظ برق پشت کنتور پارت الکتریک

امروزه نوسانات ولتاژ و مشکلات ناشی از افزایش یا کاهش ناگهانی برق، یکی از مهم ترین عوامل آسیب دیدن تجهیزات الکتریکی در ساختمان های مسکونی، اداری و صنعتی محسوب می شود. استفاده از محافظ برق پارت الکتریک در پشت کنتور یکی از بهترین راهکارها برای محافظت از وسایل برقی و جلوگیری از خسارات ناشی از نوسانات شبکه برق است.

بسیاری از متخصصان حوزه برق صنعتی اصفهان استفاده از محافظ برق پشت کنتور را به عنوان یک راهکار حرفه ای و مقرون به صرفه برای حفاظت از کل سیستم برق ساختمان توصیه می کنند. نصب صحیح این تجهیز نقش مهمی در عملکرد مناسب آن دارد و هرگونه اشتباه در سیم کشی می تواند باعث کاهش کارایی یا حتی ایجاد خطرات ایمنی شود.

در این مقاله به صورت کامل و مرحله به مرحله با طریقه نصب محافظ پشت کنتور پارت الکتریک آشنا خواهید شد و نکات مهمی را درباره سیم کشی، محل نصب و نحوه بررسی عملکرد دستگاه فرا خواهید گرفت.

نکات ایمنی بسیار مهم قبل از شروع نصب

قبل از اقدام به نصب هر نوع محافظ برق، رعایت نکات ایمنی ضروری است. فراموش نکنید که کار با تجهیزات برقی بدون دانش کافی می تواند خطر برق گرفتگی و آسیب های جدی را به همراه داشته باشد.

مهم ترین نکات ایمنی عبارت اند از:

استفاده از دستکش عایق برق استاندارد

قطع کامل برق اصلی ساختمان

استفاده از فازمتر و مولتی متر برای اطمینان از نبود ولتاژ

بررسی سلامت سیم ها و اتصالات

مطالعه دفترچه راهنمای محافظ برق پارت الکتریک

استفاده از ابزار مناسب و استاندارد

پرهیز از نصب در محیط های مرطوب یا دارای گردوغبار شدید

در پروژه های بزرگ برق صنعتی اصفهان نیز رعایت این اصول یکی از مهم ترین الزامات ایمنی محسوب می شود.

مورد ایمنی	اهمیت
قطع برق اصلی	جلوگیری از برق گرفتگی
استفاده از دستکش عایق	افزایش ایمنی فردی
تست ولتاژ قبل از نصب	اطمینان از نبود جریان
بررسی سیم کشی	جلوگیری از اتصالی
استفاده از تجهیزات استاندارد	افزایش طول عمر سیستم

مراحل نصب محافظ برق پشت کنتور پارت الکتریک

نصب محافظ برق پارت الکتریک باید طبق دستورالعمل سازنده و اصول استاندارد برق انجام شود. مراحل زیر روند کلی نصب را نشان می دهد.

قطع جریان برق و اطمینان از ایمنی

اولین مرحله در نصب محافظ برق، قطع کامل جریان برق از طریق کلید اصلی یا فیوز ورودی ساختمان است.

پس از قطع برق:

با استفاده از فازمتر بررسی کنید که ولتاژی در مدار وجود نداشته باشد.

در صورت امکان از مولتی متر برای اندازه گیری دقیق ولتاژ استفاده کنید.

از خشک بودن محیط کار اطمینان حاصل نمایید.

از تماس افراد غیرمتخصص با محل نصب جلوگیری کنید.

این مرحله اهمیت بسیار زیادی دارد و نباید به هیچ عنوان نادیده گرفته شود.

نحوه سیم کشی و اتصال ترمینال ها

پس از اطمینان از قطع بودن برق، نوبت به اتصال سیم ها به ترمینال های محافظ برق پارت الکتریک می رسد.

به طور معمول روی بدنه دستگاه، محل ورود و خروج فاز و نول مشخص شده است. مراحل اتصال شامل موارد زیر است:

شناسایی سیم فاز و نول ورودی

اتصال سیم های ورودی به ترمینال INPUT

اتصال سیم های خروجی به ترمینال OUTPUT

محکم کردن پیچ های ترمینال

بررسی مجدد صحت اتصالات

جدول زیر نمونه ساختار متداول اتصال را نشان می دهد:

ترمینال	عملکرد
فاز ورودی	دریافت برق از کنتور
نول ورودی	دریافت نول شبکه
فاز خروجی	انتقال برق محافظت شده
نول خروجی	انتقال نول به مدار مصرف

در بسیاری از پروژه های برق صنعتی اصفهان، استفاده از سرسیم استاندارد برای افزایش کیفیت اتصال توصیه می شود.

نکته مهم: از وارد کردن فشار بیش از حد به ترمینال ها خودداری کنید؛ زیرا ممکن است باعث آسیب به بدنه دستگاه شود.

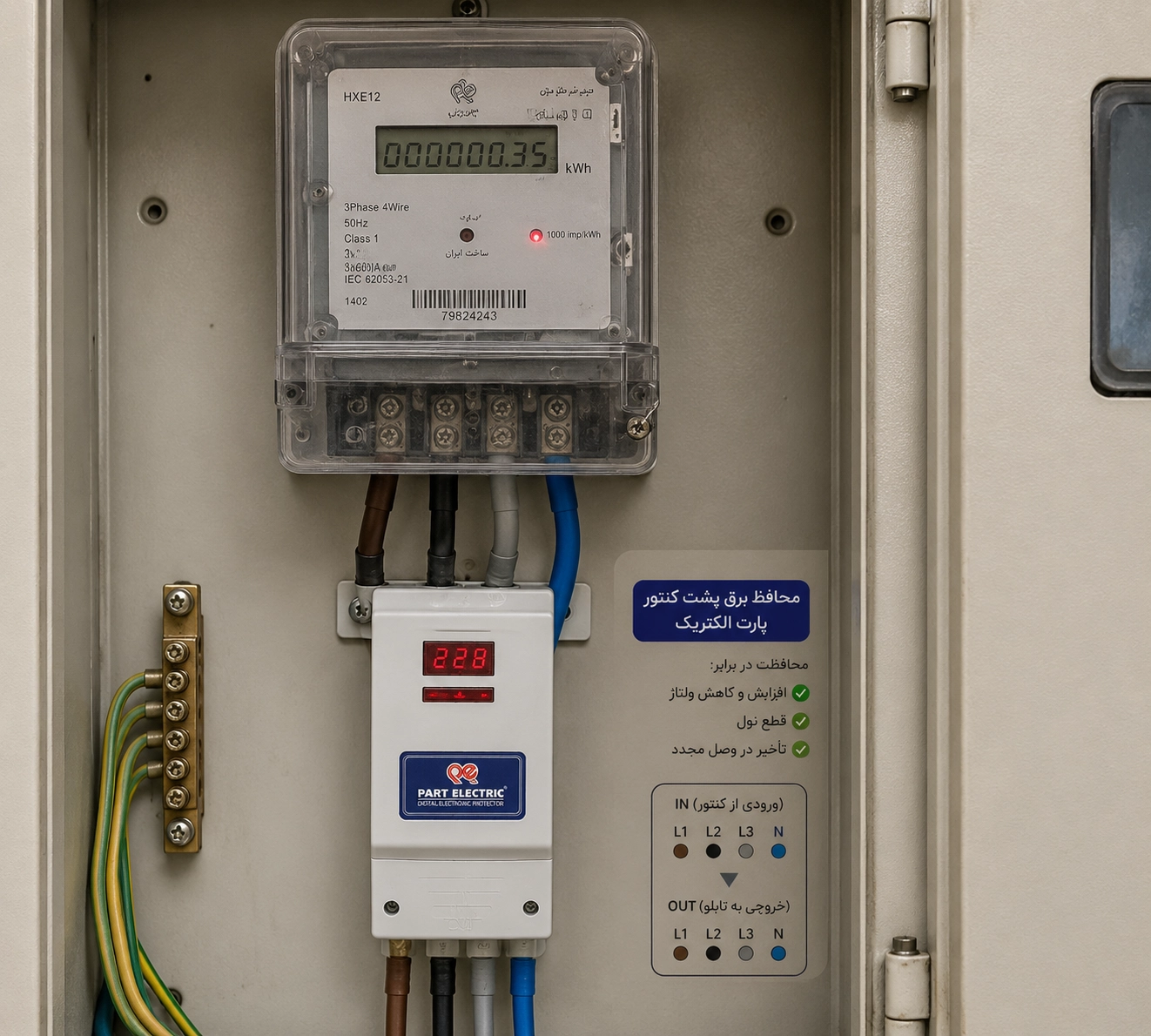

تثبیت و جای گذاری دستگاه در پشت کنتور

بعد از پایان سیم کشی، دستگاه باید در محل مناسبی نصب و تثبیت شود.

برای این کار:

محافظ را روی ریل یا پایه مناسب نصب کنید.

از عدم حرکت یا لرزش دستگاه مطمئن شوید.

فضای کافی برای تهویه در اطراف دستگاه در نظر بگیرید.

از تماس مستقیم با آب یا رطوبت جلوگیری کنید.

محل نصب باید به گونه ای باشد که دسترسی به چراغ های نمایشگر و بخش های کنترلی دستگاه امکان پذیر باشد.

نصب صحیح باعث افزایش طول عمر محافظ برق و عملکرد دقیق تر آن در برابر نوسانات خواهد شد.

نحوه تشخیص وضعیت محافظ برق پشت کنتور پارت الکتریک(معنای چراغ های نمایشگر)

یکی از قابلیت های مهم محافظ برق پارت الکتریک وجود چراغ های نشانگر وضعیت است که به کاربران کمک می کند عملکرد دستگاه را به سادگی بررسی کنند.

معمولاً وضعیت چراغ ها به شکل زیر تفسیر می شود:

رنگ چراغ	مفهوم
سبز	عملکرد عادی و وجود ولتاژ استاندارد
قرمز	وجود خطا یا نوسان شدید برق
زرد	قرار داشتن در زمان تأخیر وصل
خاموش	عدم وجود برق یا قطع عملکرد دستگاه

هنگامی که برق پس از قطعی مجدد وصل می شود، محافظ برق وارد زمان تأخیر می شود تا از ورود نوسانات اولیه به تجهیزات جلوگیری کند. در این حالت معمولاً چراغ زرد روشن خواهد بود.

اگر چراغ قرمز به صورت مداوم روشن باشد، لازم است وضعیت ولتاژ شبکه و سلامت دستگاه بررسی شود.

مزایای استفاده از محافظ برق پشت کنتور پارت الکتریک

استفاده از محافظ برق پارت الکتریک مزایای متعددی دارد که از جمله آن ها می توان به موارد زیر اشاره کرد:

محافظت همزمان از تمامی وسایل برقی ساختمان

جلوگیری از آسیب ناشی از افت و افزایش ولتاژ

افزایش طول عمر تجهیزات الکتریکی

کاهش هزینه های تعمیرات

عملکرد اتوماتیک و بدون نیاز به دخالت کاربر

مناسب برای ساختمان های مسکونی، اداری و صنعتی

به همین دلیل این محصول در میان فعالان حوزه برق صنعتی اصفهان محبوبیت بالایی دارد.

برای خرید محصولات اصل ، انتخاب فروشگاه معتبر اهمیت زیادی دارد. یکی از مراکز شناخته شده در زمینه عرضه تجهیزات برق و محصولات پارت الکتریک، پرتو بهراد است.

پرتو بهراد با ارائه انواع محافظ برق پارت الکتریک، تجهیزات حفاظتی و محصولات تخصصی برق، امکان خرید مطمئن همراه با مشاوره تخصصی را برای مشتریان فراهم کرده است. اگر قصد خرید محافظ برق مناسب برای ساختمان مسکونی یا پروژه های برق صنعتی اصفهان را دارید، پرتو بهراد می تواند یکی از گزینه های قابل اعتماد شما باشد.

جمع بندی

نصب صحیح محافظ برق پارت الکتریک نقش مهمی در حفاظت از تجهیزات برقی ساختمان دارد. رعایت اصول ایمنی، سیم کشی استاندارد و انتخاب محل مناسب نصب، از مهم ترین عواملی هستند که بر عملکرد این دستگاه تأثیر می گذارند.

با توجه به افزایش نوسانات شبکه برق، استفاده از یک محافظ برق مطمئن می تواند از خسارت های مالی قابل توجه جلوگیری کند. همچنین خرید محصول از مراکز معتبر مانند پرتو بهراد، اطمینان بیشتری از اصالت کالا و خدمات پس از فروش فراهم خواهد کرد.
