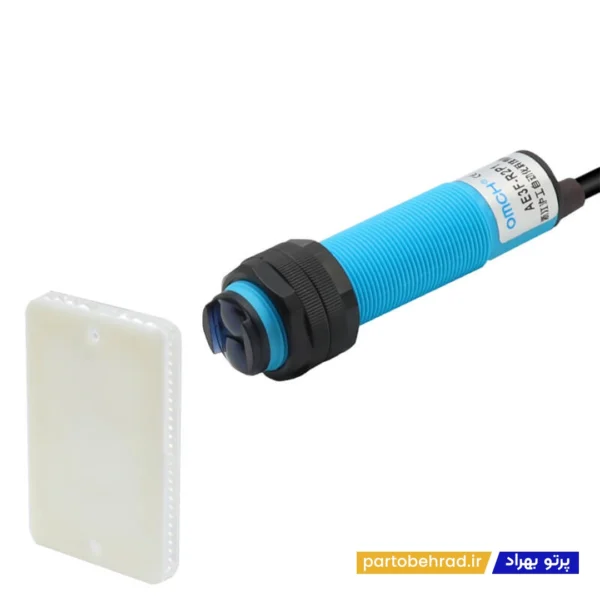

سنسور نوری آینه دار OMCH مدل AE3F-R2N3

سنسور نوری آینه دار OMCH مدل AE3F-R2N3 یکی از تجهیزات کاربردی در سیستم های اتوماسیون صنعتی، خطوط تولید، ماشین آلات و تجهیزات کنترلی است که برای تشخیص اجسام بدون تماس مستقیم مورد استفاده قرار می گیرد. این محصول از نوع Retro-Reflective Photoelectric Sensor بوده و با استفاده از بازتاب نور از رفلکتور، حضور یا عبور جسم را تشخیص می دهد. در این ساختار فرستنده و گیرنده نوری در یک بدنه قرار دارند و رفلکتور در مقابل سنسور نصب می شود.

سنسور نوری آینه دار OMCH مدل AE3F-R2N3 دارای بدنه گرد با رزوه M18×1، خروجی NPN از نوع NO+NC و فاصله تشخیص اسمی 2 متر ±10 درصد است. این مدل دارای کنترلر تنظیم حساسیت بوده و با نور مادون قرمز 660 نانومتر کار می کند. پاسخ دهی 1 میلی ثانیه، تغذیه DC و درجه حفاظت IP67 نیز آن را برای بسیاری از کاربردهای صنعتی مناسب می کند.

چرا سنسور نوری آینه دار OMCH مدل AE3F-R2N3 انتخاب مناسبی است؟

سنسور نوری آینه دار OMCH مدل AE3F-R2N3 برای تشخیص اجسام از طریق بازتاب نور طراحی شده است. در این روش، سنسور نور را به سمت رفلکتور ارسال می کند و هنگامی که جسم در مسیر نور قرار می گیرد، بازتاب نور تغییر کرده و وضعیت خروجی سنسور تغییر می کند.

یکی از مزیت های مهم این مدل، خروجی NPN NO+NC است که امکان استفاده از دو وضعیت خروجی را در مدارهای کنترل فراهم می کند. این ویژگی برای سیستم هایی که به انعطاف بیشتر در طراحی مدار فرمان نیاز دارند، کاربردی است.

فاصله تشخیص 2 متر ±10 درصد نیز امکان استفاده از AE3F-R2N3 را در مسیرهای نسبتاً طولانی فراهم می کند. همچنین قابلیت تنظیم حساسیت به کاربر اجازه می دهد عملکرد سنسور را متناسب با شرایط نصب تنظیم کند.

کاربردهای سنسور نوری آینه دار OMCH مدل AE3F-R2N3 در سیستم های برق صنعتی

تشخیص عبور قطعات در خطوط تولید

شمارش محصولات و قطعات

تشخیص حضور محصولات روی نوار نقاله

کنترل ورود و خروج قطعات

تشخیص موقعیت محصولات

ماشین آلات بسته بندی

سیستم های انتقال مواد

تجهیزات مونتاژ صنعتی

ماشین آلات اتوماسیون

کنترل مسیر حرکت محصولات

اتصال به PLC و کنترلرهای صنعتی

مدارهای فرمان و کنترل

ویژگی های تکمیلی سنسور نوری آینه دار OMCH مدل AE3F-R2N3

نوع محصول: سنسور نوری آینه دار

نوع عملکرد: Retro-Reflective Photoelectric

نوع بدنه: گرد

رزوه نصب: M18×1

مدل: AE3F-R2N3

نوع خروجی: NPN NO+NC

فاصله تشخیص: 2 متر ±10 درصد

نوع جسم قابل تشخیص: اجسام مات

تنظیم فاصله تشخیص: توسط کنترلر حساسیت

زمان پاسخ: 1 میلی ثانیه

تأخیر اتصال: 1.5 میلی ثانیه

منبع نور: مادون قرمز 660 نانومتر

ولتاژ تغذیه: DC 12 تا 24 ولت

محدوده تغذیه: DC 6 تا 36 ولت

جریان مصرفی: حداکثر 20 میلی آمپر

جریان خروجی کنترلی: حداکثر 200 میلی آمپر

حفاظت مدار: حفاظت در برابر اتصال معکوس، جذب اضافه ولتاژ و اتصال کوتاه بار

دمای کاری: 30- تا 65+ درجه سانتی گراد

رطوبت کاری: 35 تا 95 درصد RH

مقاومت عایقی: حداقل 50 مگااهم

جنس بدنه: برنج با روکش نیکل و ABS

جنس لنز: PMMA

درجه حفاظت: IP67

طول کابل: 2 متر

مزایا و معایب سنسور نوری آینه دار OMCH مدل AE3F-R2N3

مزایا

خروجی NPN از نوع NO+NC

فاصله تشخیص مناسب تا 2 متر

تشخیص بدون تماس با قطعه

قابلیت تنظیم حساسیت

زمان پاسخ سریع 1 میلی ثانیه

منبع نور مادون قرمز 660 نانومتر

بدنه رزوه ای M18×1

درجه حفاظت IP67

مناسب برای اتصال به PLC و کنترلرهای صنعتی

مناسب برای شمارش و تشخیص عبور قطعات

مناسب برای خطوط تولید و نوار نقاله

حفاظت در برابر اتصال معکوس و اتصال کوتاه بار

معایب

برای عملکرد صحیح به رفلکتور مناسب و نصب صحیح آن نیاز دارد.

خروجی NPN است و باید با نوع ورودی PLC یا کنترلر سازگاری داشته باشد.

عملکرد سنسور در برابر اجسام بسیار براق یا شرایط نوری خاص ممکن است به تنظیم دقیق حساسیت نیاز داشته باشد.

ویژگی های کوتاه سنسور نوری آینه دار OMCH مدل AE3F-R2N3

• برند: OMCH
• مدل: AE3F-R2N3
• نوع محصول: سنسور نوری آینه دار
• نوع عملکرد: Retro-Reflective
• نوع بدنه: گرد
• رزوه: M18×1
• نوع خروجی: NPN NO+NC
• فاصله تشخیص: 2 متر ±10 درصد
• تنظیم حساسیت: دارد
• منبع نور: مادون قرمز 660 نانومتر
• ولتاژ تغذیه: DC 12-24V
• زمان پاسخ: 1ms
• جریان خروجی: حداکثر 200mA
• درجه حفاظت: IP67
• طول کابل: 2 متر
• کاربرد: تشخیص، شمارش و کنترل عبور قطعات
• مناسب برای: اتوماسیون صنعتی، PLC و ماشین آلات

نکته مهم

سنسور نوری آینه دار OMCH مدل AE3F-R2N3 دارای خروجی NPN NO+NC است و برای عملکرد صحیح باید با ورودی PLC یا کنترلر سازگار باشد. همچنین این سنسور از نوع Retro-Reflective است؛ بنابراین رفلکتور باید در مقابل سنسور و در مسیر مناسب نور نصب شود. مشخصات رسمی خانواده AE3F-R2 نشان می دهد که مدل R2N3 نسخه NPN با خروجی NO+NC است و فاصله تشخیص آن 2 متر ±10 درصد اعلام شده است.

چرا سنسور نوری آینه دار OMCH مدل AE3F-R2N3 به سیستم برق صنعتی شما کمک می کند؟

در سیستم های اتوماسیون صنعتی، تشخیص سریع و مطمئن حضور یا عبور قطعات نقش مهمی در کنترل فرآیند دارد. سنسور نوری آینه دار OMCH مدل AE3F-R2N3 با فاصله تشخیص 2 متر، زمان پاسخ 1 میلی ثانیه و خروجی NPN NO+NC می تواند برای تشخیص محصولات، شمارش قطعات و کنترل موقعیت در خطوط تولید مورد استفاده قرار گیرد.

طراحی رزوه ای M18×1، درجه حفاظت IP67 و قابلیت تنظیم حساسیت نیز امکان استفاده از این مدل را در بسیاری از محیط های صنعتی فراهم می کند. استفاده از AE3F-R2N3 در نوار نقاله ها، ماشین آلات بسته بندی و تجهیزات انتقال محصول می تواند به افزایش سرعت تشخیص و بهبود عملکرد مدارهای کنترل کمک کند.
