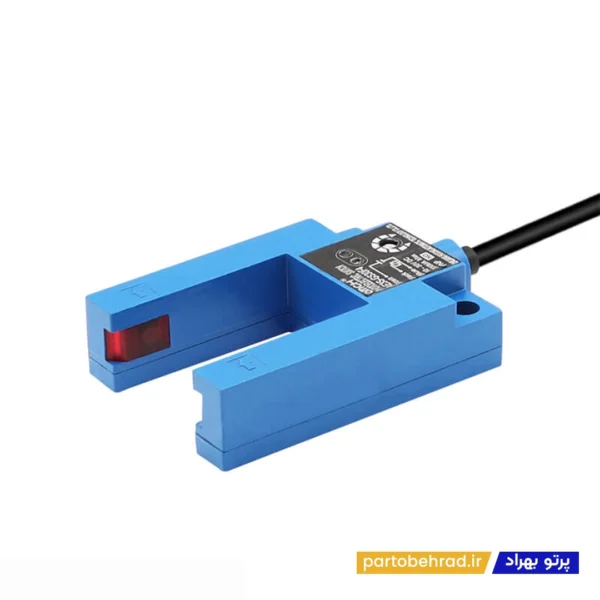

سنسور نوری U شکل NPN مدل AE3S-GS30-N3

سنسور نوری U شکل NPN مدل AE3S-GS30-N3 یکی از تجهیزات کاربردی در سیستم های اتوماسیون صنعتی، خطوط تولید، ماشین آلات بسته بندی و تجهیزات کنترل فرآیند است که برای تشخیص عبور و حضور اجسام در داخل شیار سنسور مورد استفاده قرار می گیرد. این سنسور از نوع Optical Slot Sensor بوده و فرستنده و گیرنده در دو طرف شیار U شکل قرار گرفته اند؛ بنابراین جسم با ورود به شیار و قطع کردن مسیر نور، توسط سنسور تشخیص داده می شود. مدل AE3S-GS30-N3 دارای خروجی NPN با عملکرد NO + NC و فاصله تشخیص 30 میلی متر است. مشخصات سری AE3S-GS30 شرکت OMCH نیز همین ساختار، فاصله تشخیص 30 میلی متر و مدل N3 برای خروجی NPN با حالت NO + NC را تأیید می کند.

سنسور نوری U شکل AE3S-GS30-N3 با ابعاد تقریبی 20 × 55 × 72 میلی متر، منبع نور مادون قرمز 660 نانومتر، قابلیت تنظیم حساسیت و زمان پاسخ حدود 1 میلی ثانیه طراحی شده است. تغذیه DC 12 تا 24 ولت و خروجی NPN این مدل امکان استفاده از آن را در بسیاری از مدارهای کنترل، PLC ها و تجهیزات اتوماسیون صنعتی فراهم می کند. اگر به دنبال خرید سنسور نوری U شکل AE3S-GS30-N3 با قیمت مناسب هستید، این محصول برای تشخیص سریع اجسام در مسیرهای مشخص و کنترل فرآیندهای صنعتی گزینه ای کاربردی محسوب می شود.

چرا سنسور نوری U شکل NPN مدل AE3S-GS30-N3 انتخاب مناسبی برای سیستم های صنعتی است؟

یکی از مهم ترین مزایای سنسور نوری U شکل AE3S-GS30-N3، طراحی یکپارچه آن است. فرستنده و گیرنده در دو طرف شیار U شکل قرار دارند و نیازی به تنظیم جداگانه محور نوری بین دو سنسور وجود ندارد. با ورود جسم به شیار، مسیر نور قطع شده و سنسور تغییر وضعیت را تشخیص می دهد.

مدل AE3S-GS30-N3 دارای خروجی NPN با حالت NO + NC است و فاصله تشخیص آن 30 میلی متر اعلام شده است. همچنین حساسیت سنسور قابل تنظیم بوده و زمان پاسخ حدود 1 میلی ثانیه، آن را برای بسیاری از کاربردهای سریع اتوماسیون صنعتی مناسب می کند. منبع نور مادون قرمز 660 نانومتر نیز برای تشخیص اجسام مات در نظر گرفته شده است.

کاربردهای سنسور نوری U شکل AE3S-GS30-N3 در سیستم های برق صنعتی و اتوماسیون

تشخیص عبور قطعات از داخل شیار

شمارش قطعات کوچک

تشخیص حضور محصولات

کنترل عبور قطعات در خطوط تولید

ماشین آلات بسته بندی

خطوط مونتاژ

تجهیزات اتوماسیون صنعتی

تشخیص موقعیت قطعات

کنترل حرکت قطعات

ماشین آلات تولیدی

سیستم های انتقال قطعات

اتصال به PLC و کنترلرهای صنعتی

کنترل فرآیندهای خودکار

ویژگی های تکمیلی سنسور نوری U شکل AE3S-GS30-N3

برند : OMCH

مدل : AE3S-GS30-N3

نوع محصول : سنسور نوری U شکل

نوع سنسور : Optical Slot Sensor

نوع تغذیه : DC

ولتاژ تغذیه : 12 تا 24 ولت DC

محدوده تغذیه : 6 تا 36 ولت DC

نوع خروجی : NPN

حالت خروجی : NO + NC

فاصله تشخیص : 30 میلی متر

نوع جسم قابل تشخیص : اجسام مات

تنظیم حساسیت : دارد

منبع نور : مادون قرمز 660 نانومتر

زمان پاسخ : حدود 1 میلی ثانیه

تاخیر اتصال : حدود 1.5 میلی ثانیه

جریان مصرفی : حداکثر 20 میلی آمپر

جریان خروجی کنترلی : حداکثر 200 میلی آمپر

ابعاد : حدود 20 × 55 × 72 میلی متر

جنس بدنه : آلومینیوم دایکاست و ABS

جنس لنز : PMMA

درجه حفاظت : IP65

طول کابل : 2 متر

حفاظت در برابر اتصال معکوس

حفاظت در برابر اضافه ولتاژ

حفاظت در برابر اتصال کوتاه بار

مناسب برای استفاده در اتوماسیون صنعتی

مزایا و معایب سنسور نوری U شکل AE3S-GS30-N3

مزایا

طراحی U شکل و یکپارچه

عدم نیاز به نصب فرستنده و گیرنده به صورت جداگانه

تشخیص سریع قطع شدن مسیر نور

خروجی NPN

عملکرد NO + NC

فاصله تشخیص 30 میلی متر

قابلیت تنظیم حساسیت

زمان پاسخ سریع

تغذیه DC 12 تا 24 ولت

مناسب برای تشخیص اجسام مات

قابلیت اتصال به PLC

حفاظت در برابر اتصال معکوس و اتصال کوتاه

مناسب برای خطوط تولید و اتوماسیون صنعتی

معایب

به دلیل ساختار شیار U شکل، اندازه جسم باید با فضای ورودی سنسور سازگار باشد.

فاصله تشخیص 30 میلی متر برای تشخیص داخل شیار طراحی شده و برای کاربردهای با فاصله زیاد مناسب نیست.

این مدل برای اجسام مات مناسب تر است و شرایط جسم مورد تشخیص باید قبل از نصب بررسی شود.

برای استفاده با ورودی های PNP باید سازگاری خروجی NPN سنسور با PLC یا مدار کنترل بررسی شود.

ویژگی های کوتاه سنسور نوری U شکل AE3S-GS30-N3

• برند : OMCH
• مدل : AE3S-GS30-N3
• نوع محصول : سنسور نوری U شکل
• نوع سنسور : Optical Slot Sensor
• نوع تغذیه : DC
• ولتاژ تغذیه : 12 تا 24 ولت DC
• نوع خروجی : NPN
• حالت خروجی : NO + NC
• فاصله تشخیص : 30 میلی متر
• تنظیم حساسیت : دارد
• منبع نور : مادون قرمز 660 نانومتر
• زمان پاسخ : حدود 1 میلی ثانیه
• ابعاد : حدود 20 × 55 × 72 میلی متر
• درجه حفاظت : IP65
• طول کابل : 2 متر
• کاربرد : تشخیص عبور و حضور اجسام
• مناسب برای : خطوط تولید، ماشین آلات و اتوماسیون صنعتی

نکته مهم

قبل از خرید سنسور نوری U شکل AE3S-GS30-N3، نوع خروجی NPN، حالت NO + NC و ولتاژ تغذیه DC را با مشخصات PLC یا مدار کنترل خود مطابقت دهید. همچنین پیش از نصب، ابعاد قطعه مورد تشخیص را با فضای شیار سنسور بررسی کنید. فاصله تشخیص این مدل 30 میلی متر است و حساسیت آن نیز قابل تنظیم است؛ بنابراین تنظیم حساسیت باید متناسب با نوع و اندازه جسم انجام شود. مشخصات رسمی OMCH برای سری AE3S-GS30، زمان پاسخ 1 میلی ثانیه، تغذیه 12 تا 24 ولت DC و خروجی کنترلی حداکثر 200 میلی آمپر را اعلام کرده است.

چرا سنسور نوری U شکل AE3S-GS30-N3 به سیستم برق صنعتی شما کمک می کند؟

در سیستم های برق صنعتی و اتوماسیون، تشخیص دقیق عبور قطعات می تواند نقش مهمی در کنترل خودکار فرآیند داشته باشد. سنسور نوری U شکل AE3S-GS30-N3 با طراحی یکپارچه و قرارگیری فرستنده و گیرنده در دو طرف شیار، امکان تشخیص مستقیم قطعه هنگام عبور از داخل سنسور را فراهم می کند.

استفاده از سنسور نوری U شکل AE3S-GS30-N3 در خطوط تولید، ماشین آلات بسته بندی، تجهیزات انتقال قطعات و سیستم های شمارش می تواند باعث افزایش سرعت کنترل، کاهش خطای انسانی و بهبود عملکرد اتوماسیون شود. خروجی NPN با عملکرد NO + NC نیز امکان اتصال این سنسور به مدارهای مختلف کنترل و PLC را فراهم می کند.

اگر قصد خرید سنسور نوری U شکل AE3S-GS30-N3 را دارید، این مدل برای کاربردهایی که به تشخیص سریع قطعات در داخل یک مسیر U شکل با فاصله تشخیص 30 میلی متر نیاز دارند، گزینه ای مناسب و کاربردی محسوب می شود.
