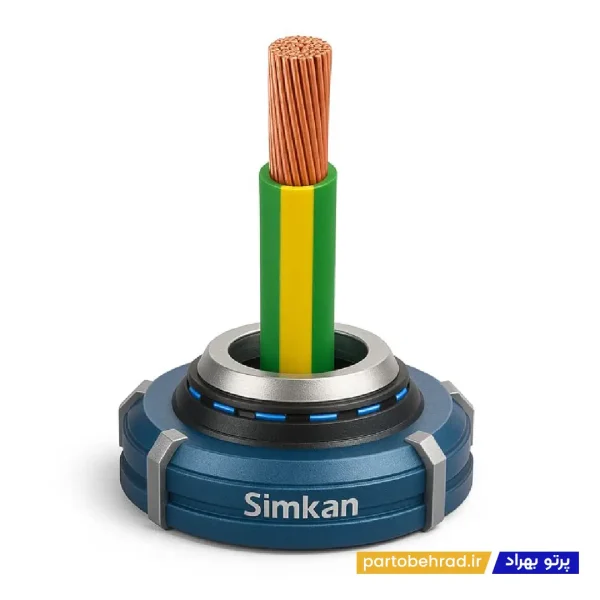

سیم مفتولی ارت 1 در 95 سیمکان مدل NYA

اگر هدف شما اجرای یک ارتینگ مطمئن، کم مقاومت و بادوام در ساختمان، کارگاه یا تأسیسات صنعتی است، سیم مفتولی ارت 1 در 95 سیمکان مدل NYA یکی از گزینه های حرفه ای و قابل اتکا محسوب می شود. در سیستم ارتینگ، مسیر تخلیه جریان های نشتی و بارهای الکتریکی ناخواسته باید کمترین مقاومت ممکن را داشته باشد تا در لحظه خطا، جریان به جای عبور از بدن انسان یا بدنه تجهیزات، به زمین منتقل شود. به همین دلیل، انتخاب سیم ارت با سطح مقطع مناسب و کیفیت ساخت کنترل شده، مستقیماً با ایمنی افراد و سلامت تجهیزات ارتباط دارد.

این محصول از خانواده سیم های NYA است؛ یعنی یک سیم تک رشته ای (مفتولی/خشک) با هادی مسی و عایق PVC که برای سیم کشی های ثابت و اجرای مسیرهای ارت طراحی می شود. رنگ عایق ارت معمولاً سبز با خطوط زرد است تا در اجرا و بازدید، کاملاً قابل تشخیص باشد. همچنین ولتاژ نامی کارکرد در این رده معمولاً در بازه 450/750 ولت تعریف می شود که برای کاربردهای رایج ساختمانی و تأسیساتی مناسب است.

چرا انتخابی حرفه ای است؟

• سطح مقطع 95 میلی متر مربع؛ مناسب پروژه های جدی
  سطح مقطع 95، یعنی ظرفیت عبور جریان بالاتر و افت ولتاژ کمتر در مسیر ارت؛ این موضوع مخصوصاً در پروژه هایی مانند تابلوهای اصلی، چاه ارت با مسیر طولانی، هم بندی اصلی (Main Equipotential Bonding)، موتورخانه ها، سوله ها و کاربری های صنعتی اهمیت دارد.
• هادی مسی با رسانایی بالا
  در ارتینگ، رسانایی هادی تعیین کننده است. استفاده از هادی مسی با خلوص مناسب باعث می شود مسیر تخلیه جریان نشتی، پایدارتر و کم مقاومت تر باشد و عملکرد تجهیزات حفاظتی (مثل کلیدهای محافظ جان و تجهیزات حفاظتی تابلو) قابل اعتمادتر شود.
• عایق PVC؛ تعادل خوب بین دوام و نصب
  عایق PVC در سیم های NYA رایج است چون ضمن پوشش دهی کامل هادی و کاهش ریسک تماس، در برابر بسیاری از تنش های محیطی متداول در کانال، سینی کابل، لوله برق و داکت، عملکرد قابل قبولی دارد و نصب را ساده تر می کند.
• ساختار مفتولی (سیم خشک) برای اجرای ثابت و مرتب
  به سیم های مفتولی اصطلاحاً سیم خشک هم گفته می شود. در مقایسه با سیم افشان، انعطاف پذیری کمتر است اما در مسیرهای ثابت، نظم کابل کشی بهتر، شکل پذیری پایدارتر و جمع وجورتر شدن مسیرها را به همراه دارد؛ به خصوص در تابلوها و رایزرها که مدیریت مسیر اهمیت دارد.

کاربردهای اصلی سیم مفتولی ارت NYA 1×95

• اجرای هادی اصلی ارت از تابلو اصلی تا شینه ارت/چاه ارت
• هم بندی اصلی و فرعی در ساختمان ها (اتصال بدنه های فلزی، لوله ها، اسکلت فلزی، سینی کابل و…)
• ارتینگ تجهیزات در موتورخانه، آسانسور، پمپ ها، ژنراتور، کمپرسور، UPS و تجهیزات صنعتی
• استفاده در تابلوهای برق برای اتصال شینه ارت به بدنه تابلو و خروجی های ارت
• پروژه های تأسیساتی و صنعتی که به مسیر ارت با سطح مقطع بالا نیاز دارند

بررسی ساختار و اجزای سیم مفتولی ارت

این سیم معمولاً از سه بخش تشکیل می شود:

هسته (هادی):
هادی از جنس مس آنیل شده با رسانایی بالا است و وظیفه انتقال جریان های خطا/نشتی به سیستم زمین را بر عهده دارد. در سیم مفتولی، هادی از یک رشته اصلی یا تعداد محدودی رشته تشکیل می شود و همین ساختار، ماهیت “خشک” بودن سیم را شکل می دهد.

عایق:
عایق غالباً از PVC انتخاب می شود تا سطح هادی کاملاً پوشیده شود و تماس ناخواسته با محیط رخ ندهد. این عایق به تشخیص سریع سیم ارت در مسیر کمک می کند و از نظر ایمنی، نقش کلیدی دارد.

روکش/لایه محافظ بیرونی:
در عمل، همان لایه بیرونی عایق نقش محافظت در برابر آسیب های فیزیکی سبک و شرایط معمول نصب را ایفا می کند. با این حال در مسیرهای خشن تر (لبه های تیز، سینی کابل صنعتی، عبورهای پرتردد)، حفاظت مکانیکی تکمیلی (داکت/لوله/خرطومی مناسب) توصیه می شود.

ویژگی های تکمیلی که در خرید باید به آن توجه کنید

• شناسایی سریع مسیر ارت به واسطه رنگ استاندارد سبز-زرد
• مناسب برای نصب ثابت در لوله، داکت، کانال و سینی کابل
• کاهش ریسک برق گرفتگی با فراهم کردن مسیر تخلیه مطمئن
• سازگاری با اجرای شینه ارت و اتصالات استاندارد سرسیم، کابلشو، کلمپ ارت و…

نکته مهم:

در سطح مقطع 95 میلی متر مربع، کیفیت اتصال ها به اندازه خود سیم اهمیت دارد. برای نتیجه حرفه ای:

• از کابلشو/سرسیم استاندارد متناسب با 95 استفاده کنید.
• اتصال را با گشتاور مناسب و روی سطح تمیز و بدون اکسید انجام دهید.
• مسیر ارت را تا حد امکان کوتاه، مستقیم و بدون پیچ وخم اضافه اجرا کنید.
• پس از اجرا، تست پیوستگی و اندازه گیری مقاومت ارت را فراموش نکنید.
