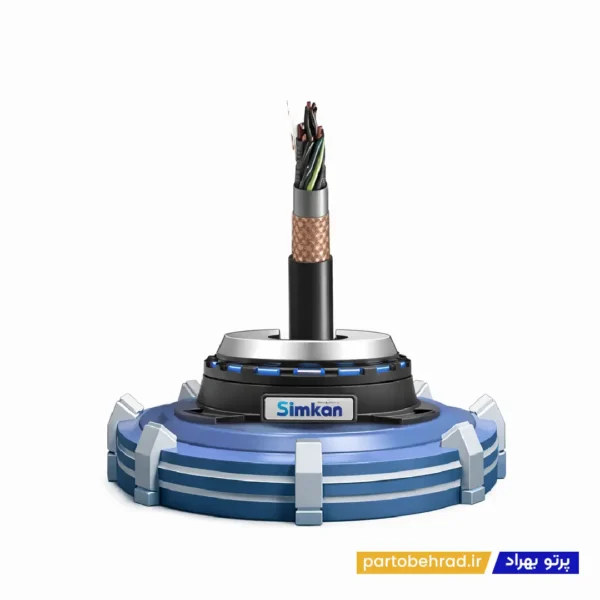

کابل کنترل افشان شیلددار 12 در 0/75 سیمکان مدل NYSLCY

کابل کنترل افشان شیلددار 12 در 0/75 سیمکان مدل NYSLCY یک کابل کنترل انعطاف پذیر شیلددار است که برای انتقال فرمان ها و سیگنال های کنترلی در محیط های صنعتی و داخل ساختمان طراحی شده است. این کابل با بهره گیری از هادی مس آنیل شده گروه 5 مطابق استاندارد IEC 60228 یا ISIRI 3084، رسانایی مناسب و انعطاف مطلوبی در زمان نصب ارائه می دهد و برای مسیرهایی که اجرای منظم و دقیق کابل اهمیت دارد، گزینه ای قابل اتکا محسوب می شود. سطح مقطع 0/75 میلی متر مربع در کنار تعداد 12 رشته، امکان اجرای هم زمان چندین مدار فرمان، کنترل و سیگنال را در یک مسیر فراهم می کند و باعث کاهش شلوغی تابلو و ساده تر شدن مدیریت سیم کشی می گردد.

در ساختار مدل NYSLCY، رشته ها به صورت یک یا چند لایه هم مرکز به هم تابیده می شوند و در کابل های سه رشته و بالاتر، وجود رشته سبز و زرد برای ارت، اجرای استاندارد را تسهیل می کند. عایق از آمیزه PVC/D و روکش از آمیزه PVC/ST5 است و رنگ روکش معمولاً طوسی می باشد. این کابل برای استفاده در داخل ساختمان و محیط هایی با دمای تقریبی 5+ تا 40+ درجه سانتی گراد طراحی شده و اتصال مستقیم آن به برق اصلی مجاز است. از طرف دیگر، با توجه به ماهیت طراحی، خمش مستمر برای کابل های شیلددار مجاز نیست و در شرایطی که حرکت مداوم وجود ندارد، نصب در کانال ها، سینی کابل و مسیرهای ثابت توصیه می شود.

دلیل برتری برای پروژه های کنترلی

در پروژه های کنترل و اتوماسیون، تنها داشتن یک کابل چند رشته کافی نیست؛ کابل باید بتواند در اجرا، بهره برداری و نگهداری نیز مزیت ایجاد کند. ساختار 12 رشته ای این کابل، امکان تفکیک دقیق تر مدارها را فراهم می سازد و باعث می شود سیم کشی تابلو برق منظم تر و مسیرهای کنترلی خواناتر شوند؛ نتیجه این نظم، کاهش خطاهای انسانی در نصب، سرعت بیشتر در عیب یابی و افزایش اطمینان در سرویس و تعمیرات خواهد بود. از سوی دیگر، هادی افشان گروه 5، اجرای کابل را در داکت ها و مسیرهای داخلی تابلو ساده تر می کند و فشار مکانیکی کمتری به ترمینال ها وارد می شود؛ موضوعی که در طول زمان به پایداری اتصالات و کاهش هزینه های نگهداری کمک می کند. این کابل برای زمانی انتخاب می شود که کیفیت اجرای کنترل و ثبات عملکرد سیستم، معیار تصمیم گیری باشد.

کاربرد های کابل کنترل افشان شیلددار 12 در 0/75 سیمکان مدل NYSLCY

• کابل کنترل افشان شیلددار 0/75×12 برای اتصال اجزاء دستگاه های مورد استفاده در خطوط تولید مناسب است و در مجموعه هایی مانند ماشین ابزار و تجهیزات حمل ونقل مکانیکی کاربرد گسترده دارد.
• اتصال مستقیم این کابل به برق اصلی مجاز است و برای مدارهای فرمان و کنترل در تابلو برق، گزینه ای استاندارد به شمار می آید.
• در کاربردهایی که در حین بهره برداری نیازی به حرکت کابل وجود ندارد، نصب در کانال ها، سینی های کابل و مسیرهای ثابت توصیه می گردد و از نظر دوام و ایمنی، بهترین شیوه بهره برداری محسوب می شود.
• به کارگیری این کابل در مکان هایی که حد متعارفی از تداخل میدان مغناطیسی وجود داشته باشد پیشنهاد می گردد و ساختار شیلددار آن برای پایداری بهتر سیگنال ها در چنین محیط هایی مناسب است.
• این کابل برای استفاده در داخل ساختمان و شرایط دمایی حدود 5+ تا 40+ درجه سانتی گراد طراحی شده است و در محدوده کاری تعریف شده، عملکردی قابل اتکا ارائه می دهد.

ویژگی های تکمیلی

• نوع محصول در گروه کابل های کنترل انعطاف پذیر شیلددار قرار می گیرد و برای انتقال فرمان و سیگنال در پروژه های صنعتی طراحی شده است.
• هادی از مس آنیل شده گروه 5 است که با ساختار افشان، انعطاف پذیری مناسبی فراهم می کند و مطابق استاندارد IEC 60228 یا ISIRI 3084 تولید می شود.
• عایق از آمیزه PVC از نوع PVC/D است که برای کاربردهای کنترلی عمومی انتخابی رایج و کاربردی محسوب می گردد.
• نحوه قرارگیری رشته ها به صورت تابیده هم مرکز انجام می شود و به کارگیری تک رشته در مرکز کابل مجاز نیست که این موضوع به یکنواختی ساختار و عملکرد کابل کمک می کند.
• روکش از آمیزه PVC از نوع PVC/ST5 است و باید توجه داشت این نوع روکش در برابر روغن مقاوم نیست و در محیط های روغنی لازم است تمهیدات اجرایی در نظر گرفته شود.
• در نوع NYSLCY معمولاً روکش میانی به صورت نوار پلی استر طولی روی رشته های تابیده شده به کار می رود که به انسجام بهتر و دوام مکانیکی کابل کمک می کند.
• ولتاژ نامی 300/500 ولت، این کابل را برای مدارهای فرمان و کنترل کم ولتاژ مناسب می کند و استفاده ایمن در کاربردهای رایج را پوشش می دهد.

نکته مهم: خمش مستمر کابل های شیلددار مجاز نیست و برای افزایش طول عمر و حفظ کیفیت عملکرد، استفاده در نصب ثابت و مسیرهای استاندارد توصیه می شود.

چرا انتخاب حرفه ای است ؟

در محیط هایی که ماشین آلات صنعتی، تجهیزات حمل ونقل مکانیکی، خطوط تولید و سیستم های کنترلی به طور هم زمان فعال هستند، وجود میدان های مغناطیسی و نویز الکتریکی امری اجتناب ناپذیر است. کابل کنترل افشان شیلددار سیمکان مدل NYSLCY با شیلد مسی بافته شده، از سیگنال های عبوری در برابر این تداخلات محافظت می کند و باعث افزایش پایداری فرمان ها و دقت عملکرد تجهیزات می شود. این ویژگی به خصوص در مدارهای کنترلی حساس، از بروز خطا، قطع و وصل ناخواسته و اختلال در عملکرد سیستم جلوگیری می کند و کیفیت اجرای پروژه را در سطح حرفه ای حفظ می نماید.
