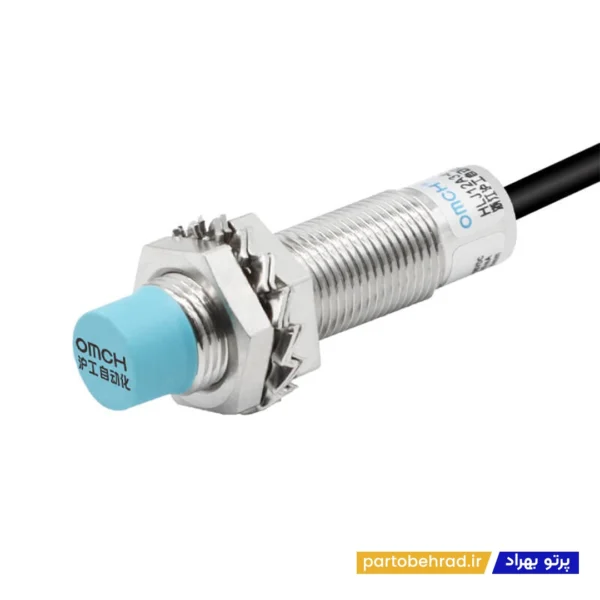

سنسور القایی مدل HLJ12A3-4-Z/P1-T

سنسور القایی مدل HLJ12A3-4-Z/P1-T یکی از تجهیزات کاربردی OMCH برای تشخیص بدون تماس قطعات فلزی در سیستم های اتوماسیون صنعتی، ماشین آلات، تابلوهای برق و تجهیزات کنترل است. این سنسور با بدنه رزوه ای M12×1، طراحی بدون شیلد، فاصله تشخیص 4 میلی متر و خروجی PNP از نوع NO، برای تشخیص حضور و موقعیت قطعات فلزی در کاربردهای مختلف صنعتی مورد استفاده قرار می گیرد.

این سنسور از نوع DC بوده و محدوده ولتاژ تغذیه آن 6 تا 36 ولت DC است. فاصله تشخیص اسمی 4 میلی متر ±10 درصد، فاصله تنظیم 0 تا 3.6 میلی متر و فرکانس پاسخ 1 کیلوهرتز از مشخصات مهم مدل پایه HLJ12A3-4-Z/P1 هستند. بدنه برنجی با آبکاری نیکل، سطح تشخیص ABS، درجه حفاظت IP67 و کابل 2 متری نیز از ویژگی های این خانواده محسوب می شوند.

چرا سنسور القایی HLJ12A3-4-Z/P1-T انتخاب مناسبی است؟

سنسور القایی HLJ12A3-4-Z/P1-T امکان تشخیص قطعات فلزی را بدون تماس مستقیم فراهم می کند. فاصله تشخیص این مدل 4 میلی متر ±10 درصد است و فاصله تنظیم آن در محدوده 0 تا 3.6 میلی متر قرار دارد. هدف استاندارد تشخیص، آهن SPCC با ابعاد 15×15×1 میلی متر اعلام شده است.

خروجی PNP و حالت NO باعث می شود این سنسور برای اتصال به ورودی های PNP در PLC و مدارهای کنترل صنعتی مناسب باشد. مدل P1 در سری HLJ12A3-4 به طور رسمی به عنوان سنسور PNP، سه سیمه و Normally Open معرفی شده است.

طراحی بدون شیلد این مدل برای کاربردهای تشخیص فلز در ماشین آلات و تجهیزات صنعتی مناسب است؛ با این حال، هنگام نصب باید فاصله مناسب از قطعات فلزی اطراف رعایت شود. همچنین حفاظت در برابر اتصال معکوس، جذب اضافه ولتاژ و اتصال کوتاه بار، قابلیت اطمینان آن را در مدارهای صنعتی افزایش می دهد.

کاربردهای سنسور القایی HLJ12A3-4-Z/P1-T در سیستم های برق صنعتی

تشخیص حضور قطعات فلزی

تشخیص موقعیت قطعات فلزی در ماشین آلات

کنترل موقعیت مکانیکی تجهیزات

تشخیص انتهای مسیر قطعات

استفاده به عنوان ورودی PNP در PLC

سیستم های اتوماسیون صنعتی

ماشین آلات بسته بندی

ماشین آلات مونتاژ

سیستم های نوار نقاله

خطوط تولید صنعتی

تابلوهای برق و تجهیزات کنترل

شمارش قطعات فلزی در فرآیندهای صنعتی

ویژگی های تکمیلی سنسور القایی HLJ12A3-4-Z/P1-T

نوع سنسور، القایی و مجاورتی

برند، OMCH

مدل، HLJ12A3-4-Z/P1-T

سایز رزوه، M12×1

نوع نصب، Unshielded یا بدون شیلد

نوع خروجی، PNP

حالت خروجی، NO

تعداد سیم، 3 سیمه

فاصله تشخیص، 4 میلی متر ±10 درصد

فاصله تنظیم، 0 تا 3.6 میلی متر

فاصله تأخیر، حداکثر 10 درصد فاصله تشخیص

ولتاژ نامی، DC 12 تا 24 ولت

محدوده ولتاژ تغذیه، DC 6 تا 36 ولت

فرکانس پاسخ، DC برابر با 1 کیلوهرتز

جریان مصرفی، حداکثر 13 میلی آمپر

جریان خروجی کنترلی، حداکثر 200 میلی آمپر

هدف تشخیص، فلزات مغناطیسی

هدف استاندارد، آهن SPCC با ابعاد 15×15×1 میلی متر

جنس بدنه، برنج با آبکاری نیکل

جنس سطح تشخیص، ABS

درجه حفاظت، IP67

محدوده دمای کاری، 30- تا 65+ درجه سانتی گراد

رطوبت کاری، 35 تا 95 درصد RH

طول کابل، 2 متر

مزایا و معایب سنسور القایی HLJ12A3-4-Z/P1-T

مزایا

تشخیص بدون تماس قطعات فلزی

فاصله تشخیص 4 میلی متر

خروجی PNP

عملکرد NO

مناسب برای ورودی های PNP در PLC

بدنه کوچک M12×1

طراحی بدون شیلد

فرکانس پاسخ 1 کیلوهرتز

درجه حفاظت IP67

مقاومت مناسب در برابر شرایط محیطی صنعتی

حفاظت در برابر اتصال معکوس

حفاظت در برابر اضافه ولتاژ

حفاظت در برابر اتصال کوتاه بار

کابل 2 متری

بدنه برنجی با آبکاری نیکل

معایب

این مدل دارای خروجی PNP است و برای مدارهایی که به خروجی NPN نیاز دارند باید مدل NPN مناسب انتخاب شود.

حالت خروجی این مدل NO است؛ بنابراین برای کاربردهایی که به خروجی NC یا NO+NC نیاز دارند باید مدل مناسب دیگری از همین سری انتخاب شود.

طراحی سنسور بدون شیلد است؛ بنابراین هنگام نصب باید فاصله مناسب از قطعات فلزی اطراف رعایت شود.

فاصله تشخیص اسمی 4 میلی متر است و برای عملکرد دقیق باید فاصله مناسب میان سنسور و قطعه هدف رعایت شود.

ویژگی های کوتاه سنسور القایی HLJ12A3-4-Z/P1-T

• برند: OMCH
• مدل: HLJ12A3-4-Z/P1-T
• نوع محصول: سنسور القایی
• سایز رزوه: M12×1
• نوع نصب: Unshielded
• نوع خروجی: PNP
• حالت خروجی: NO
• تعداد سیم: 3 سیمه
• فاصله تشخیص: 4 میلی متر ±10 درصد
• فاصله تنظیم: 0 تا 3.6 میلی متر
• ولتاژ کاری: DC 12 تا 24 ولت
• محدوده ولتاژ: DC 6 تا 36 ولت
• فرکانس پاسخ: 1kHz
• جریان مصرفی: حداکثر 13mA
• جریان خروجی: حداکثر 200mA
• درجه حفاظت: IP67
• طول کابل: 2 متر

نکته مهم

قبل از خرید سنسور القایی HLJ12A3-4-Z/P1-T، نوع خروجی PNP، حالت NO، تعداد سیم ها، ولتاژ تغذیه و فاصله تشخیص را با PLC یا مدار کنترل خود مطابقت دهید. این مدل بر اساس مشخصات سری HLJ12A3-4 برای تغذیه DC طراحی شده و محدوده ولتاژ آن 6 تا 36 ولت DC است. همچنین فاصله تشخیص اسمی 4 میلی متر ±10 درصد است؛ بنابراین باید فاصله مناسب میان سنسور و قطعه هدف در زمان نصب رعایت شود.

چرا سنسور القایی HLJ12A3-4-Z/P1-T به سیستم برق صنعتی شما کمک می کند؟

در سیستم های برق صنعتی و اتوماسیون، تشخیص دقیق حضور و موقعیت قطعات نقش مهمی در کنترل ماشین آلات دارد. سنسور القایی HLJ12A3-4-Z/P1-T با تشخیص بدون تماس قطعات فلزی، امکان کنترل موقعیت و حضور قطعات را بدون استفاده از کلیدهای مکانیکی فراهم می کند.

خروجی PNP، عملکرد NO، بدنه M12×1، فاصله تشخیص 4 میلی متر و درجه حفاظت IP67 باعث شده این مدل برای استفاده در تجهیزات کنترل، ماشین آلات و خطوط تولید گزینه ای کاربردی باشد. فرکانس پاسخ 1 کیلوهرتز نیز امکان استفاده از این سنسور را در بسیاری از فرآیندهای تشخیص و کنترل صنعتی فراهم می کند.

اگر قصد خرید سنسور القایی OMCH مدل HLJ12A3-4-Z/P1-T را دارید، این محصول با خروجی PNP، عملکرد NO، بدنه M12، طراحی بدون شیلد و قابلیت تشخیص بدون تماس، گزینه ای مناسب برای بسیاری از پروژه های اتوماسیون صنعتی و مدارهای کنترل خواهد بود.
