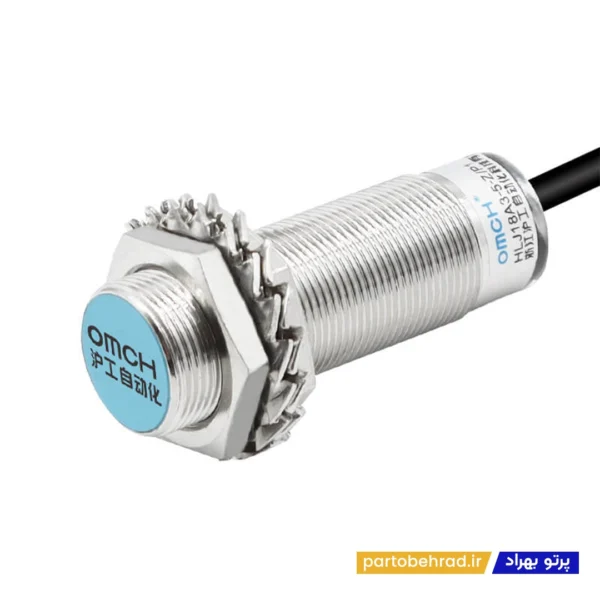

سنسور مجاورتی القایی مدل HLJ18A3-5-Z/N3

سنسور مجاورتی القایی مدل HLJ18A3-5-Z/N3 یکی از سنسورهای کاربردی OMCH برای تشخیص بدون تماس قطعات فلزی در سیستم های اتوماسیون صنعتی، ماشین آلات، تابلوهای برق و تجهیزات کنترل است. این سنسور با بدنه رزوه ای M18×1، طراحی شیلددار، فاصله تشخیص 5 میلی متر و خروجی NPN با عملکرد NO+NC، برای تشخیص حضور، موقعیت و حرکت قطعات فلزی در کاربردهای صنعتی مورد استفاده قرار می گیرد.

مدل HLJ18A3-5-Z/N3 از نوع DC بوده و با ولتاژ نامی 12 تا 24 ولت DC کار می کند و محدوده ولتاژ تغذیه آن 6 تا 36 ولت DC است. این مدل دارای خروجی چهار سیمه NPN با عملکرد NO+NC بوده و فرکانس پاسخ آن در حالت DC برابر با 0.8 کیلوهرتز است. بدنه برنجی با آبکاری نیکل، سطح تشخیص ABS و درجه حفاظت IP67 نیز از ویژگی های ساختاری این سنسور هستند.

چرا سنسور مجاورتی القایی HLJ18A3-5-Z/N3 انتخاب مناسبی است؟

سنسور مجاورتی القایی HLJ18A3-5-Z/N3 امکان تشخیص فلزات را بدون تماس مستقیم با قطعه فراهم می کند. فاصله تشخیص این مدل 5 میلی متر ±10 درصد و فاصله تنظیم آن 0 تا 4 میلی متر است. هدف استاندارد تشخیص نیز آهن SPCC با ابعاد 18×18×1 میلی متر اعلام شده است.

یکی از ویژگی های مهم این مدل، خروجی NPN با عملکرد NO+NC است. وجود دو وضعیت خروجی در یک سنسور باعث می شود امکان استفاده از سیگنال های Normally Open و Normally Closed در مدار کنترل فراهم باشد و سنسور برای کاربردهای مختلف اتوماسیون انعطاف بیشتری داشته باشد.

طراحی شیلددار نیز امکان نصب سنسور در شرایط صنعتی و نزدیک به سطوح فلزی را مناسب تر می کند. همچنین حفاظت در برابر اتصال معکوس، جذب اضافه ولتاژ و اتصال کوتاه بار به افزایش قابلیت اطمینان سنسور در مدارهای صنعتی کمک می کند.

کاربردهای سنسور مجاورتی القایی HLJ18A3-5-Z/N3 در سیستم های برق صنعتی

تشخیص حضور قطعات فلزی در خطوط تولید

تشخیص موقعیت قطعات فلزی در ماشین آلات

کنترل موقعیت مکانیکی تجهیزات

تشخیص انتهای مسیر قطعات

استفاده به عنوان ورودی NPN در PLC

سیستم های اتوماسیون صنعتی

ماشین آلات بسته بندی

ماشین آلات مونتاژ

سیستم های نوار نقاله

خطوط تولید صنعتی

تجهیزات کنترل و مدارهای فرمان

شمارش قطعات فلزی در فرآیندهای صنعتی

ویژگی های تکمیلی سنسور مجاورتی القایی HLJ18A3-5-Z/N3

نوع سنسور، مجاورتی القایی

برند، OMCH

مدل، HLJ18A3-5-Z/N3

سایز رزوه، M18×1

نوع نصب، Shielded یا شیلددار

نوع خروجی، NPN

حالت خروجی، NO+NC

تعداد سیم، 4 سیمه

فاصله تشخیص، 5 میلی متر ±10 درصد

فاصله تنظیم، 0 تا 4 میلی متر

فاصله تأخیر، حداکثر 10 درصد فاصله تشخیص

ولتاژ نامی، DC 12 تا 24 ولت

محدوده ولتاژ تغذیه، DC 6 تا 36 ولت

فرکانس پاسخ، DC برابر با 0.8 کیلوهرتز

جریان مصرفی، حداکثر 13 میلی آمپر

جریان خروجی کنترلی، حداکثر 200 میلی آمپر

نوع هدف تشخیص، فلزات مغناطیسی

هدف استاندارد، آهن SPCC با ابعاد 18×18×1 میلی متر

جنس بدنه، برنج با آبکاری نیکل

جنس سطح تشخیص، ABS

درجه حفاظت، IP67

محدوده دمای کاری، 30- تا 65+ درجه سانتی گراد

رطوبت کاری، 35 تا 95 درصد RH

طول کابل، 2 متر

مزایا و معایب سنسور مجاورتی القایی HLJ18A3-5-Z/N3

مزایا

تشخیص بدون تماس قطعات فلزی

فاصله تشخیص 5 میلی متر

خروجی NPN

عملکرد NO+NC

مناسب برای سیستم های کنترل و PLC

طراحی شیلددار

بدنه M18×1

درجه حفاظت IP67

مقاومت مناسب در برابر شرایط محیطی صنعتی

حفاظت در برابر اتصال معکوس

حفاظت در برابر اضافه ولتاژ

حفاظت در برابر اتصال کوتاه بار

کابل 2 متری

بدنه برنجی با آبکاری نیکل

معایب

این مدل دارای خروجی NPN است و در مدارهایی که به خروجی PNP نیاز دارند باید مدل PNP مناسب انتخاب شود.

به دلیل داشتن خروجی NO+NC و چهار سیم، سیم بندی سنسور باید مطابق نقشه اتصال صحیح انجام شود.

فاصله تشخیص اسمی 5 میلی متر است و برای عملکرد دقیق باید فاصله مناسب میان سنسور و قطعه هدف رعایت شود.

ویژگی های کوتاه سنسور مجاورتی القایی HLJ18A3-5-Z/N3

• برند: OMCH
• مدل: HLJ18A3-5-Z/N3
• نوع محصول: سنسور مجاورتی القایی
• سایز رزوه: M18×1
• نوع نصب: Shielded
• نوع خروجی: NPN
• حالت خروجی: NO+NC
• تعداد سیم: 4 سیمه
• فاصله تشخیص: 5 میلی متر ±10 درصد
• فاصله تنظیم: 0 تا 4 میلی متر
• ولتاژ کاری: DC 12 تا 24 ولت
• محدوده ولتاژ: DC 6 تا 36 ولت
• فرکانس پاسخ: 0.8kHz
• جریان مصرفی: حداکثر 13mA
• جریان خروجی: حداکثر 200mA
• درجه حفاظت: IP67
• طول کابل: 2 متر

نکته مهم

قبل از خرید سنسور مجاورتی القایی HLJ18A3-5-Z/N3، نوع خروجی NPN، عملکرد NO+NC، تعداد سیم ها، ولتاژ تغذیه و نحوه سیم بندی را با PLC یا مدار کنترل خود مطابقت دهید. این مدل برای تغذیه DC طراحی شده و محدوده ولتاژ آن 6 تا 36 ولت DC است. همچنین فاصله تشخیص اسمی آن 5 میلی متر ±10 درصد است و برای عملکرد صحیح باید فاصله مناسب میان سنسور و قطعه هدف رعایت شود.

چرا سنسور مجاورتی القایی HLJ18A3-5-Z/N3 به سیستم برق صنعتی شما کمک می کند؟

در سیستم های برق صنعتی و اتوماسیون، تشخیص دقیق حضور و موقعیت قطعات نقش مهمی در کنترل صحیح ماشین آلات دارد. سنسور مجاورتی القایی HLJ18A3-5-Z/N3 با تشخیص بدون تماس قطعات فلزی، امکان کنترل موقعیت و حضور قطعات را بدون استفاده از کلیدهای مکانیکی فراهم می کند.

خروجی NPN با عملکرد NO+NC، طراحی شیلددار، بدنه M18×1 و درجه حفاظت IP67 باعث شده این مدل برای استفاده در تجهیزات کنترل، ماشین آلات و خطوط تولید گزینه ای کاربردی باشد. فرکانس پاسخ 0.8 کیلوهرتز نیز امکان استفاده از این سنسور را در بسیاری از فرآیندهای تشخیص و کنترل صنعتی فراهم می کند.

اگر قصد خرید سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N3 را دارید، این محصول با خروجی NPN، عملکرد NO+NC، طراحی شیلددار، فاصله تشخیص 5 میلی متر و ساختار مقاوم، انتخابی مناسب برای بسیاری از پروژه های اتوماسیون صنعتی و مدارهای کنترل خواهد بود.
