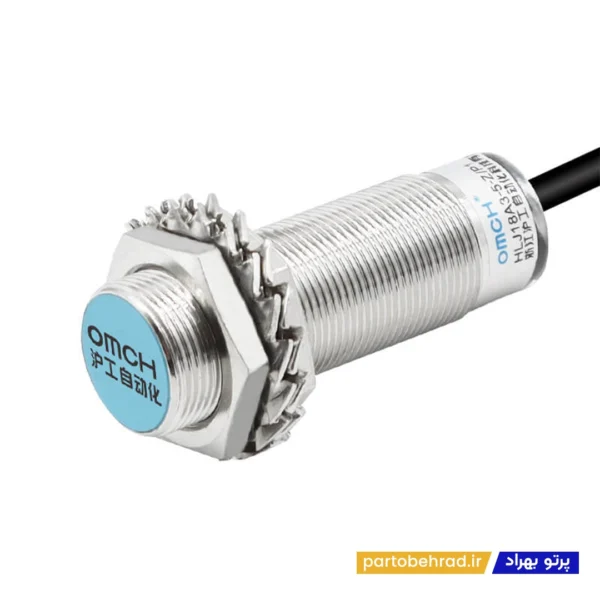

سنسور مجاورتی القایی مدل HLJ18A3-5-Z/P3

سنسور مجاورتی القایی مدل HLJ18A3-5-Z/P3 یکی از محصولات کاربردی OMCH برای تشخیص بدون تماس قطعات فلزی در سیستم های اتوماسیون صنعتی، ماشین آلات، تابلوهای برق و تجهیزات کنترل است. این سنسور با بدنه رزوه ای M18×1، طراحی شیلددار، فاصله تشخیص 5 میلی متر و خروجی PNP از نوع NO+NC، امکان تشخیص حضور و موقعیت قطعات فلزی را در کاربردهای مختلف صنعتی فراهم می کند.

مدل HLJ18A3-5-Z/P3 از نوع DC بوده و با ولتاژ نامی 12 تا 24 ولت DC کار می کند و محدوده ولتاژ تغذیه آن 6 تا 36 ولت DC است. این سنسور دارای فاصله تنظیم 0 تا 4 میلی متر و فرکانس پاسخ 0.8 کیلوهرتز در حالت DC است. بدنه برنجی با آبکاری نیکل، سطح تشخیص ABS و درجه حفاظت IP67 نیز از ویژگی های ساختاری این محصول هستند.

چرا سنسور مجاورتی القایی HLJ18A3-5-Z/P3 انتخاب مناسبی است؟

سنسور مجاورتی القایی HLJ18A3-5-Z/P3 برای تشخیص فلزات بدون تماس مستقیم طراحی شده است. فاصله تشخیص این مدل 5 میلی متر ±10 درصد و فاصله تنظیم آن 0 تا 4 میلی متر است. هدف استاندارد تشخیص نیز آهن SPCC با ابعاد 18×18×1 میلی متر اعلام شده است.

مهم ترین ویژگی این مدل، خروجی PNP با عملکرد NO+NC است که امکان استفاده همزمان از دو وضعیت خروجی را در مدار کنترل فراهم می کند. این ویژگی برای سیستم های اتوماسیون و مدارهایی که به انعطاف بیشتری در دریافت سیگنال نیاز دارند، کاربردی است.

طراحی شیلددار باعث می شود سنسور برای نصب در فضاهای صنعتی و محیط هایی که سنسور باید با سطح فلزی اطراف هم تراز نصب شود، گزینه مناسبی باشد. همچنین حفاظت در برابر اتصال معکوس، جذب اضافه ولتاژ و اتصال کوتاه بار به افزایش قابلیت اطمینان سنسور کمک می کند.

کاربردهای سنسور مجاورتی القایی HLJ18A3-5-Z/P3 در سیستم های برق صنعتی

تشخیص حضور قطعات فلزی در خطوط تولید

تشخیص موقعیت قطعات فلزی در ماشین آلات

کنترل موقعیت مکانیکی تجهیزات

تشخیص انتهای مسیر قطعات

استفاده به عنوان ورودی PNP در PLC

سیستم های اتوماسیون صنعتی

ماشین آلات بسته بندی

ماشین آلات مونتاژ

سیستم های نوار نقاله

خطوط تولید صنعتی

تجهیزات کنترل و مدارهای فرمان

شمارش قطعات فلزی در فرآیندهای صنعتی

ویژگی های تکمیلی سنسور مجاورتی القایی HLJ18A3-5-Z/P3

نوع سنسور، مجاورتی القایی

برند، OMCH

مدل، HLJ18A3-5-Z/P3

سایز رزوه، M18×1

نوع نصب، Shielded یا شیلددار

نوع خروجی، PNP

حالت خروجی، NO+NC

تعداد سیم، 4 سیمه

فاصله تشخیص، 5 میلی متر ±10 درصد

فاصله تنظیم، 0 تا 4 میلی متر

فاصله تأخیر، حداکثر 10 درصد فاصله تشخیص

ولتاژ نامی، DC 12 تا 24 ولت

محدوده ولتاژ تغذیه، DC 6 تا 36 ولت

فرکانس پاسخ، DC برابر با 0.8 کیلوهرتز

جریان مصرفی، حداکثر 13 میلی آمپر

جریان خروجی کنترلی، حداکثر 200 میلی آمپر

نوع هدف تشخیص، فلزات مغناطیسی

هدف استاندارد، آهن SPCC با ابعاد 18×18×1 میلی متر

جنس بدنه، برنج با آبکاری نیکل

جنس سطح تشخیص، ABS

درجه حفاظت، IP67

محدوده دمای کاری، 30- تا 65+ درجه سانتی گراد

رطوبت کاری، 35 تا 95 درصد RH

طول کابل، 2 متر

مزایا و معایب سنسور مجاورتی القایی HLJ18A3-5-Z/P3

مزایا

تشخیص بدون تماس قطعات فلزی

فاصله تشخیص 5 میلی متر

خروجی PNP

عملکرد NO+NC

مناسب برای سیستم های کنترل و PLC

طراحی شیلددار

بدنه M18×1

درجه حفاظت IP67

مقاومت مناسب در برابر شرایط محیطی صنعتی

حفاظت در برابر اتصال معکوس

حفاظت در برابر اضافه ولتاژ

حفاظت در برابر اتصال کوتاه بار

کابل 2 متری

بدنه برنجی با آبکاری نیکل

معایب

این مدل دارای خروجی PNP است و برای مدارهایی که به خروجی NPN نیاز دارند باید مدل NPN مناسب انتخاب شود.

به دلیل عملکرد NO+NC و تعداد سیم بیشتر نسبت به مدل های تک خروجی، سیم بندی آن باید مطابق نقشه اتصال صحیح انجام شود.

فاصله تشخیص اسمی 5 میلی متر است و برای عملکرد دقیق باید فاصله مناسب میان سنسور و قطعه هدف رعایت شود.

ویژگی های کوتاه سنسور مجاورتی القایی HLJ18A3-5-Z/P3

• برند: OMCH
• مدل: HLJ18A3-5-Z/P3
• نوع محصول: سنسور مجاورتی القایی
• سایز رزوه: M18×1
• نوع نصب: Shielded
• نوع خروجی: PNP
• حالت خروجی: NO+NC
• تعداد سیم: 4 سیمه
• فاصله تشخیص: 5 میلی متر ±10 درصد
• فاصله تنظیم: 0 تا 4 میلی متر
• ولتاژ کاری: DC 12 تا 24 ولت
• محدوده ولتاژ: DC 6 تا 36 ولت
• فرکانس پاسخ: 0.8kHz
• جریان مصرفی: حداکثر 13mA
• جریان خروجی: حداکثر 200mA
• درجه حفاظت: IP67
• طول کابل: 2 متر

نکته مهم

قبل از خرید سنسور مجاورتی القایی HLJ18A3-5-Z/P3، نوع خروجی PNP، عملکرد NO+NC، ولتاژ تغذیه و نحوه سیم بندی را با PLC یا مدار کنترل خود مطابقت دهید. این مدل برای تغذیه DC طراحی شده و محدوده ولتاژ آن 6 تا 36 ولت DC است. همچنین فاصله تشخیص اسمی 5 میلی متر ±10 درصد بوده و برای عملکرد صحیح باید فاصله نصب با توجه به قطعه هدف و شرایط واقعی کاربرد انتخاب شود.

چرا سنسور مجاورتی القایی HLJ18A3-5-Z/P3 به سیستم برق صنعتی شما کمک می کند؟

در سیستم های برق صنعتی و اتوماسیون، تشخیص دقیق حضور و موقعیت قطعات یکی از بخش های مهم فرآیند کنترل ماشین آلات است. سنسور مجاورتی القایی HLJ18A3-5-Z/P3 با تشخیص بدون تماس فلزات، امکان کنترل موقعیت قطعات را بدون استفاده از کلیدهای مکانیکی فراهم می کند.

خروجی PNP با عملکرد NO+NC، طراحی شیلددار، بدنه M18×1 و درجه حفاظت IP67 باعث شده این مدل برای استفاده در تجهیزات کنترل، ماشین آلات و خطوط تولید گزینه ای کاربردی باشد. فرکانس پاسخ 0.8 کیلوهرتز نیز امکان استفاده از سنسور را در بسیاری از فرآیندهای تشخیص و کنترل صنعتی فراهم می کند.

اگر قصد خرید سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/P3 را دارید، این محصول با خروجی PNP، عملکرد NO+NC، طراحی شیلددار، فاصله تشخیص 5 میلی متر و ساختار مقاوم، انتخابی مناسب برای بسیاری از پروژه های اتوماسیون صنعتی و مدارهای کنترل خواهد بود.
