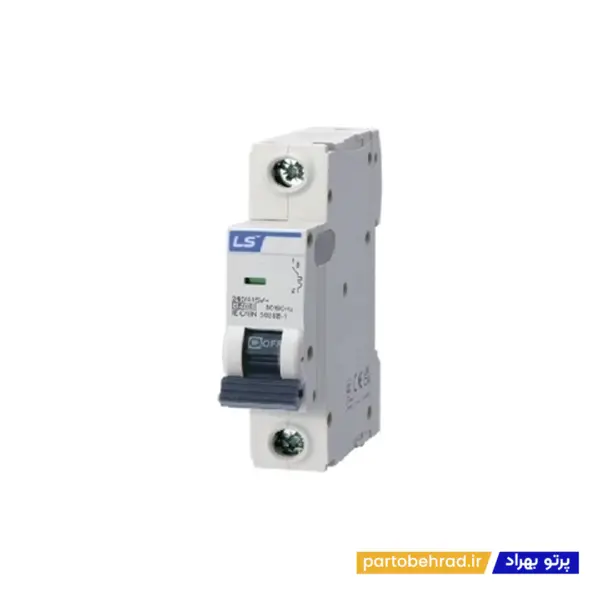

کلید مینیاتوری 1 پل+نول 32 آمپر ، 6 کیلو آمپر LS مدل MCB سری BKJ-LA

کلید مینیاتوری 1 پل+نول 32 آمپر ، 6 کیلو آمپر LS مدل MCB سری BKJ-LA برای کنترل و حفاظت انشعابات تک فاز در شرایط اضافه بار و اتصال کوتاه استفاده می شود. جریان نامی 32 آمپر این محصول باعث می شود انتخاب آن بیشتر برای مدارهایی مطرح باشد که کابل، اتصالات و مصرف کننده ظرفیت متناسب با این سطح جریان را داشته باشند. ساختار 1P+N امکان قطع همزمان فاز و نول را فراهم می کند و از این نظر برای جداسازی مدار در تابلوهای برق کاربردی است. این مدل با منحنی های B و C قابل انتخاب است تا رفتار قطع کلید با نوع بار هماهنگ شود. همچنین قدرت قطع اعلام شده 6 کیلو آمپر باید با بیشترین جریان اتصال کوتاه قابل انتظار در محل نصب مقایسه شود.

دلایل برتری و مزایای رقابتی کلید مینیاتوری 1 پل+نول 32 آمپر ، 6 کیلو آمپر ال اس

امکان انتخاب منحنی B یا C، یکی از مهم ترین امتیازهای کاربردی این مدل است؛ زیرا همه مصرف کننده های تک فاز رفتار یکسانی هنگام راه اندازی ندارند. منحنی B برای مدارهایی که جریان اولیه آنها محدود است مناسب تر خواهد بود، در حالی که منحنی C برای برخی تجهیزاتی که در لحظه شروع به کار افزایش جریان بیشتری دارند، انعطاف بیشتری ایجاد می کند. جریان 32 آمپر نیز این کلید را برای انشعابات با بار بالاتر نسبت به مدل های کم آمپر قابل استفاده می سازد. علاوه بر این، ساختار یک پل به همراه نول باعث می شود هنگام قطع مدار، هر دو مسیر مرتبط از وضعیت وصل خارج شوند و عملیات سرویس و جداسازی مدار ساده تر انجام شود.

کاربرد های کلید مینیاتوری 1 پل+نول 32 آمپر ، 6 کیلو آمپر LS مدل MCB سری BKJ-LA

حفاظت انشعابات تک فاز تابلوهای توزیع با جریان طراحی متناسب با 32 آمپر و کابل دارای ظرفیت کافی

استفاده از نسخه منحنی B برای بارهای مقاومتی و مدارهایی با جریان لحظه ای راه اندازی محدود، پس از بررسی شرایط مدار

کاربرد نسخه منحنی C در تغذیه برخی تجهیزات تک فاز دارای جریان اولیه بالاتر با تطبیق جریان راه اندازی

استفاده در خطوط خروجی تابلوهای صنعتی و تاسیساتی که به قطع همزمان فاز و نول و حفاظت اضافه بار و اتصال کوتاه نیاز دارند

ویژگی های تکمیلی و مشخصات فنی کلید مینیاتوری 1 پل+نول 32 آمپر ، 6 کیلو آمپر LS مدل MCB سری BKJ-LA

برند LS و مدل MCB از سری BKJ-LA

ساختار یک پل به همراه نول (1P+N)

جریان نامی 32 آمپر

قدرت قطع اعلام شده 6 کیلو آمپر

ارائه شده با منحنی قطع B و C

مناسب برای حفاظت مدارهای تک فاز

قابلیت حفاظت مدار در برابر اضافه بار و اتصال کوتاه

امکان قطع مشترک مسیر فاز و نول

مزایا و معایب کلید مینیاتوری 1 پل+نول 32 آمپر ، 6 کیلو آمپر LS مدل MCB سری BKJ-LA

مزایا:

• امکان انتخاب بین منحنی B و C بر اساس نوع و رفتار بار متصل به مدار
• مناسب برای انشعابات تک فاز با جریان طراحی هماهنگ با 32 آمپر
• قطع همزمان فاز و نول برای جداسازی بهتر خط هنگام تعمیر و نگهداری
• ترکیب حفاظت اضافه بار و اتصال کوتاه در یک کلید مینیاتوری

معایب:

• انتخاب جریان 32 آمپر بدون بررسی سطح مقطع کابل می تواند باعث ناهماهنگی حفاظت با سیم کشی شود.
• استفاده از منحنی نامتناسب با نوع بار ممکن است باعث قطع بی مورد یا تاخیر نامناسب در عملکرد کلید شود.
• قدرت قطع 6 کیلو آمپر برای شبکه هایی که سطح اتصال کوتاه آنها از این مقدار فراتر می رود کافی نخواهد بود.

نکته مهم

در مدارهای 32 آمپر، بررسی ظرفیت واقعی کابل اهمیت بیشتری پیدا می کند؛ زیرا جریان مجاز هادی فقط به سطح مقطع آن وابسته نیست و عواملی مانند روش نصب، تعداد کابل های مجاور و دمای محیط نیز بر ظرفیت جریان تاثیر دارند. همچنین انتخاب میان منحنی B و C باید بر اساس رفتار بار انجام شود، نه صرفا نوع عمومی مصرف کننده. اگر دستگاه در لحظه راه اندازی جریان زیادی می کشد، منحنی C می تواند مناسب تر باشد، اما شرایط قطع خطا نیز باید همچنان تامین شود. در کنار این موارد، باید اطمینان حاصل شود که قدرت قطع 6 کیلو آمپر از جریان اتصال کوتاه احتمالی محل نصب کمتر نیست.

چرا خرید کلید مینیاتوری 1 پل+نول 32 آمپر ، 6 کیلو آمپر ال اس به پایداری سیستم برق صنعتی شما کمک می کند؟

به کارگیری کلید مینیاتوری 1 پل+نول 32 آمپر ، 6 کیلو آمپر LS مدل MCB سری BKJ-LA در مداری که به درستی طراحی شده باشد، امکان جداسازی سریع خط در شرایط اضافه بار یا اتصال کوتاه را فراهم می کند. وجود دو انتخاب B و C نیز کمک می کند مشخصه عملکرد کلید با ماهیت مصرف کننده هماهنگ شود و از قطع های غیرضروری یا انتخاب نامناسب حفاظت جلوگیری شود. ساختار 1P+N در زمان سرویس، عیب یابی و خاموش کردن انشعاب نیز مزیت عملی ایجاد می کند. زمانی که جریان نامی، ظرفیت کابل، سطح اتصال کوتاه و منحنی قطع به صورت هماهنگ انتخاب شوند، احتمال آسیب به سیم کشی و تجهیزات کاهش پیدا کرده و عملکرد مطمئن تر شبکه امکان پذیر می شود.
