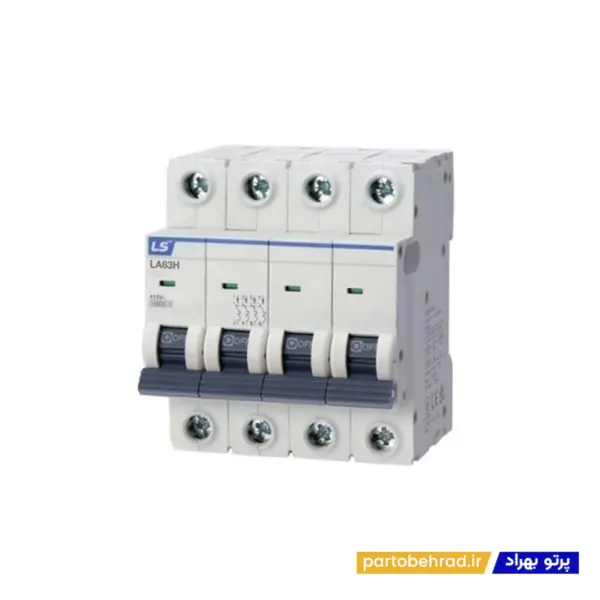

کلید مینیاتوری 4 پل 40 آمپر ، 6 کیلو آمپر LS مدل MCB سری BKJ-LA

کلید مینیاتوری 4 پل 40 آمپر ، 6 کیلو آمپر LS مدل MCB سری BKJ-LA از تجهیزات مهم حفاظت مدار است که در تابلوهای برق صنعتی، ساختمان‌های تجاری و مجموعه‌های تأسیساتی کاربرد دارد. این محصول با برخورداری از جریان نامی 40 آمپر و قدرت قطع اعلام‌شده 6 کیلوآمپر، برای مقابله با اضافه‌بار و جریان‌های شدید ناشی از اتصال کوتاه در مدارهای متناسب طراحی شده است. وجود چهار پل در ساختار کلید، امکان قطع هم‌زمان چهار مسیر الکتریکی را فراهم می‌کند و به مدیریت حفاظت مدارهای چندهادی کمک می‌کند. از ویژگی‌های قابل توجه این مدل، منحنی قطع C یا تیپ موتوری است که در مقایسه با منحنی B، تحمل بیشتری در برابر جریان‌های هجومی کوتاه‌مدت دارد. این مشخصه، استفاده از کلید را برای برخی بارهای القایی و تجهیزات دارای جریان راه‌اندازی مناسب می‌سازد؛ البته انتخاب نهایی باید با توجه به جریان مصرفی و شرایط راه‌اندازی تجهیزات انجام شود.

دلایل برتری و مزایای رقابتی کلید مینیاتوری 4 پل 40 آمپر ، 6 کیلو آمپر ال اس

آنچه کلید مینیاتوری چهار پل 40 آمپر LS سری BKJ-LA را به گزینه‌ای کاربردی برای حفاظت مدار تبدیل می‌کند، تناسب ویژگی‌های حفاظتی آن با نیاز بسیاری از شبکه‌های توزیع برق است. ساختار چهار پل این محصول، قطع هم‌زمان مسیرهای الکتریکی مرتبط را امکان‌پذیر کرده و نیاز به استفاده از چند کلید مستقل برای این عملکرد را کاهش می‌دهد.

همچنین جریان نامی 40 آمپر، امکان استفاده از آن را در انشعابات و فیدرهایی فراهم می‌کند که ظرفیت کابل و جریان طراحی آن‌ها با این مقدار هماهنگ باشد. منحنی C نیز در برخی مدارهای دارای جریان راه‌اندازی، احتمال قطع ناخواسته را نسبت به تیپ B کاهش می‌دهد. از طرف دیگر، قدرت قطع اعلام‌شده 6 کیلوآمپر، این مدل را برای شبکه‌هایی که جریان اتصال کوتاه احتمالی آن‌ها در محدوده مجاز کلید قرار دارد، قابل استفاده می‌سازد. مجموعه این قابلیت‌ها، انتخاب آن را برای حفاظت از مدارهای توزیع صنعتی و تأسیساتی قابل بررسی می‌کند.

کاربرد های کلید مینیاتوری 4 پل 40 آمپر ، 6 کیلو آمپر LS مدل MCB سری BKJ-LA

حفاظت از تابلوهای برق کارخانجات: استفاده در فیدرهای خروجی و انشعابات توزیع برق خطوط تولید که جریان طراحی آن‌ها با کلید 40 آمپر سازگار است.

تابلوهای توزیع فرعی ساختمان‌ها: مناسب برای حفاظت از برخی مدارهای تأمین برق در مجتمع‌های اداری، تجاری و تأسیسات ساختمانی.

سیستم‌های تهویه و تجهیزات تأسیساتی: قابلیت استفاده در مدار تغذیه برخی فن‌ها، دستگاه‌های تهویه و تجهیزات دارای جریان راه‌اندازی، با رعایت هماهنگی حفاظتی.

مدارهای برق چندهادی: انتخابی برای مدارهایی که طبق طراحی الکتریکی به قطع هم‌زمان چهار مسیر نیاز دارند.

تجهیزات صنعتی دارای بار القایی: قابل استفاده برای حفاظت بالادست برخی مصرف‌کننده‌های القایی که جریان هجومی و شرایط کاری آن‌ها با منحنی C مطابقت دارد.

مدارهای تغذیه تابلوهای فرمان: مناسب برای حفاظت از انشعابات تغذیه تجهیزات کنترلی و بخش‌های جانبی ماشین‌آلات صنعتی با ظرفیت جریان متناسب.

ویژگی های تکمیلی و مشخصات فنی کلید مینیاتوری ال اس 4 پل 40 آمپر ، 6 کیلو آمپر

جریان نامی 40 آمپر: این کلید برای مدارهایی با ظرفیت جریان مناسب در نظر گرفته شده و مقدار نامی آن باید با مشخصات مصرف‌کننده و سیم‌کشی هماهنگ باشد.

تعداد پل 4P: ساختار چهار پل، قطع هم‌زمان چهار مسیر الکتریکی را در یک تجهیز حفاظتی امکان‌پذیر می‌کند.

قدرت قطع اعلام‌شده 6 کیلوآمپر: ظرفیت قطع جریان اتصال کوتاه که باید با ولتاژ کاری و سطح اتصال کوتاه محاسبه‌شده در محل نصب مطابقت داشته باشد.

منحنی قطع C: دارای مشخصه عملکردی مناسب برای برخی مدارهایی که در لحظه راه‌اندازی، جریان بیشتری نسبت به شرایط کار عادی دریافت می‌کنند.

سیستم حفاظت اضافه‌بار: کلید در صورت تداوم اضافه‌جریان، مطابق منحنی عملکرد حفاظتی خود اقدام به قطع مدار می‌کند.

حفاظت در برابر اتصال کوتاه: در هنگام وقوع جریان شدید ناشی از اتصال کوتاه، مکانیزم حفاظتی کلید در محدوده ظرفیت مجاز خود عمل می‌کند.

برند LS Electric: این محصول با نام تجاری LS و شناسه سری BKJ-LA در گروه تجهیزات حفاظت مدار معرفی شده است.

کاربرد در شبکه‌های توزیع: امکان استفاده در مدارهای صنعتی و تجاری متناسب با جریان نامی، منحنی قطع و ظرفیت اتصال کوتاه محصول.

مزایا و معایب کلید مینیاتوری 4 پل 40 آمپر ، 6 کیلو آمپر LS مدل MCB سری BKJ-LA

مزایا:

• برخورداری از چهار پل برای قطع هم‌زمان مسیرهای الکتریکی
• جریان نامی 40 آمپر مناسب برای فیدرها و انشعابات با ظرفیت متناسب
• قدرت قطع اعلام‌شده 6 کیلوآمپر
• مجهز به منحنی C با تحمل بیشتر در برابر برخی جریان‌های هجومی کوتاه‌مدت
• حفاظت از کابل‌ها و مدارهای الکتریکی در برابر اضافه‌بار
• امکان قطع مدار هنگام وقوع اتصال کوتاه در محدوده ظرفیت مجاز
• قابلیت استفاده در تابلوهای برق صنعتی و تأسیساتی
• مناسب برای برخی بارهای القایی با جریان راه‌اندازی سازگار
• کمک به مدیریت بهتر قطع مدارهای چندهادی

معایب:

• جریان نامی 40 آمپر ثابت بوده و قابلیت تنظیم ندارد.
• برای مدارهایی که جریان اتصال کوتاه آن‌ها از ظرفیت قطع کلید بیشتر است، مناسب نیست.
• به‌تنهایی قادر به تشخیص و قطع جریان نشتی مانند کلید محافظ جان نیست.
• استفاده از آن برای تمام الکتروموتورها بدون بررسی جریان راه‌اندازی امکان‌پذیر نیست.
• برای حفاظت کامل برخی موتورهای صنعتی، استفاده از تجهیزات حفاظتی مکمل ضروری است.

نکته مهم

پیش از انتخاب کلید مینیاتوری چهار پل 40 آمپر LS، بررسی تناسب جریان نامی کلید با ظرفیت کابل و میزان بار مصرفی اهمیت زیادی دارد. همچنین باید مشخص شود که آرایش شبکه برق و نوع مدار، استفاده از کلید چهار پل را ضروری می‌کند یا خیر. در مدارهای دارای موتور، جریان راه‌اندازی و مدت آن باید با مشخصه منحنی C هماهنگی داشته باشد و در صورت نیاز از رله اضافه‌بار یا کلید حرارتی مخصوص موتور نیز استفاده شود. توجه داشته باشید که قدرت قطع 6 کیلوآمپر باید با شرایط واقعی شبکه مطابقت داشته باشد؛ بنابراین بررسی ولتاژ نامی، استاندارد آزمون و اطلاعات درج‌شده روی پلاک یا دیتاشیت مدل دقیق، پیش از نصب ضروری است.

چرا خرید کلید مینیاتوری 4 پل 40 آمپر ، 6 کیلو آمپر LS به پایداری سیستم برق صنعتی شما کمک می کند؟

کلید مینیاتوری 4 پل 40 آمپر ، 6 کیلو آمپر LS مدل MCB سری BKJ-LA با فراهم کردن امکان حفاظت در برابر دو خطای متداول اضافه‌بار و اتصال کوتاه، به کاهش احتمال آسیب دیدن تجهیزات و سیم‌کشی مدار کمک می‌کند. این محصول در شبکه‌هایی که نیازمند قطع هم‌زمان چهار مسیر الکتریکی هستند، امکان کنترل یکپارچه‌تر قطع مدار را فراهم می‌سازد. همچنین منحنی C در صورت تناسب با ویژگی‌های بار، می‌تواند از برخی توقف‌های ناخواسته ناشی از جریان راه‌اندازی جلوگیری کند. استفاده از این کلید در محل مناسب و با رعایت اصول هماهنگی حفاظتی، به محدود شدن پیامدهای خطاهای الکتریکی و افزایش قابلیت اطمینان سیستم توزیع برق کمک خواهد کرد. به همین دلیل، این مدل می‌تواند برای پروژه‌هایی که به یک کلید مینیاتوری چهار پل با جریان نامی 40 آمپر و مشخصه قطع C نیاز دارند، انتخابی کاربردی باشد.
