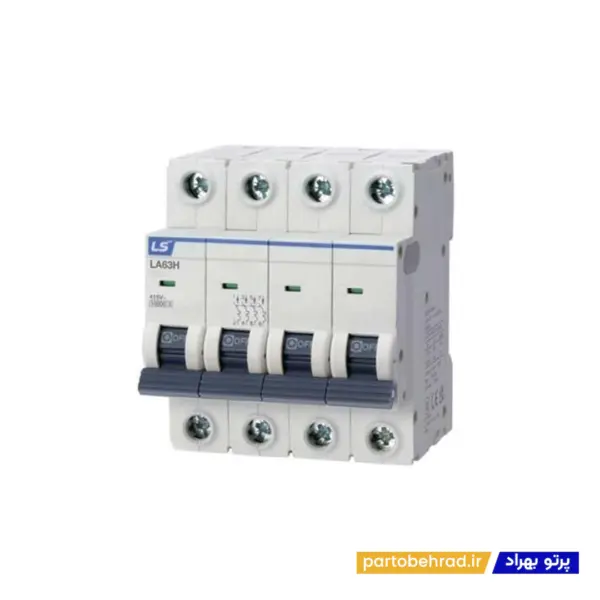

کلید مینیاتوری 4 پل 50 آمپر ، 6 کیلو آمپر LS مدل MCB سری BKJ-LA

کلید مینیاتوری 4 پل 50 آمپر ، 6 کیلو آمپر LS مدل MCB سری BKJ-LA یکی از تجهیزات حفاظتی مورد استفاده در شبکه‌های توزیع برق است که وظیفه کنترل و قطع جریان‌های غیرمجاز ناشی از اضافه‌بار و اتصال کوتاه را بر عهده دارد. این محصول با جریان نامی 50 آمپر و ساختار چهار پل، برای مدارهایی طراحی شده است که به حفاظت در این محدوده جریان و قطع هم‌زمان چهار مسیر الکتریکی نیاز دارند. قدرت قطع اعلام‌شده 6 کیلوآمپر نیز امکان استفاده از آن را در شبکه‌هایی فراهم می‌کند که سطح اتصال کوتاه احتمالی آن‌ها با ظرفیت کلید سازگار باشد.

از خصوصیات مهم این مدل، منحنی قطع C یا تیپ موتوری است که در مقایسه با تیپ B، تحمل بیشتری در برابر جریان‌های راه‌اندازی کوتاه‌مدت دارد. این ویژگی باعث می‌شود کلید برای برخی تجهیزات دارای بار القایی و جریان هجومی اولیه، گزینه مناسبی باشد. به‌کارگیری صحیح این کلید مینیاتوری LS در تابلوهای برق صنعتی و تجاری می‌تواند به کاهش خطر آسیب به کابل‌ها، تجهیزات الکتریکی و بخش‌های مختلف شبکه توزیع کمک کند.

دلایل برتری و مزایای رقابتی کلید مینیاتوری 4 پل 50 آمپر ، 6 کیلو آمپر ال اس

یکی از ویژگی‌هایی که کلید مینیاتوری چهار پل 50 آمپر LS سری BKJ-LA را برای استفاده در پروژه‌های برق صنعتی کاربردی می‌سازد، امکان حفاظت مدارهایی با جریان نامی بالاتر نسبت به مدل‌های کم‌آمپر همین خانواده است. ساختار چهار پل به طراحان تابلو اجازه می‌دهد چهار مسیر الکتریکی مرتبط را با یک کلید به‌صورت هم‌زمان قطع کنند. این قابلیت به‌ویژه در مدارهایی اهمیت دارد که قطع هماهنگ چند هادی بخشی از الزامات طراحی آن‌هاست.

مشخصه حفاظتی C نیز مزیت دیگری محسوب می‌شود؛ زیرا برخی تجهیزات هنگام راه‌اندازی برای مدت کوتاهی جریانی بیشتر از جریان کار عادی دریافت می‌کنند و انتخاب منحنی مناسب می‌تواند احتمال قطع ناخواسته مدار را کاهش دهد. در کنار این خصوصیات، قدرت قطع اعلام‌شده 6 کیلوآمپر و حفاظت در برابر اضافه‌بار و اتصال کوتاه، مجموعه‌ای از قابلیت‌های موردنیاز برای حفاظت انشعابات و فیدرهای توزیع برق را فراهم می‌کند.

کاربردهای کلید مینیاتوری 4 پل 50 آمپر ، 6 کیلو آمپر LS مدل MCB سری BKJ-LA

حفاظت از فیدرهای تابلو برق صنعتی: استفاده در خطوط خروجی تابلوهای توزیع که جریان طراحی و ظرفیت سیم‌کشی آن‌ها با کلید 50 آمپر هماهنگ باشد.

توزیع برق در مراکز تجاری و اداری: مناسب برای برخی مدارهای تغذیه تابلوهای فرعی و بخش‌های تأسیساتی ساختمان‌های بزرگ.

مدارهای برق چندهادی: کاربرد در شبکه‌هایی که مطابق طراحی، قطع هم‌زمان چهار مسیر الکتریکی ضرورت دارد.

تجهیزات تهویه و سرمایش صنعتی: امکان استفاده در مدار تغذیه برخی فن‌ها و سیستم‌های تهویه، به شرط تطابق جریان کاری و راه‌اندازی با مشخصات کلید.

تجهیزات دارای بار القایی: استفاده برای حفاظت مدار برخی مصرف‌کننده‌هایی که جریان هجومی اولیه دارند و منحنی C با مشخصات عملکرد آن‌ها سازگار است.

تابلوهای تغذیه ماشین‌آلات: حفاظت از انشعابات برق ماشین‌آلات و تجهیزات جانبی خطوط تولید، با توجه به شرایط اتصال کوتاه و هماهنگی حفاظتی مدار.

ویژگی های تکمیلی و مشخصات فنی کلید مینیاتوری ال اس 4 پل 50 آمپر ، 6 کیلو آمپر

برند LS Electric: این محصول با نام تجاری LS در گروه تجهیزات حفاظت مدارهای الکتریکی عرضه می‌شود.

سری BKJ-LA: شناسه خانواده محصول برای شناسایی مدل و انتخاب کلید متناسب با مشخصات تابلو برق.

جریان نامی 50 آمپر: مناسب برای مدارهایی که جریان طراحی و ظرفیت مجاز هادی‌های آن‌ها با کلید 50 آمپر سازگار است.

قدرت قطع 6 کیلوآمپر: ظرفیت قطع اتصال کوتاه اعلام‌شده برای این مدل که باید با شرایط ولتاژ کاری و استاندارد آزمون مربوط به محصول بررسی شود.

ساختار چهار پل (4P): امکان قطع هم‌زمان چهار مسیر الکتریکی را فراهم می‌کند و برای مدارهای چندهادی با طراحی مناسب کاربرد دارد.

منحنی قطع C: دارای مشخصه عملکردی مناسب برای برخی مدارهای صنعتی و مصرف‌کننده‌هایی که جریان هجومی کوتاه‌مدت دارند.

حفاظت در برابر اضافه‌بار: در شرایطی که اضافه‌جریان بیش از محدوده مجاز برای مدت مشخص ادامه پیدا کند، کلید مطابق مشخصه حفاظتی خود عمل می‌کند.

حفاظت اتصال کوتاه: در زمان وقوع اتصال کوتاه، مکانیزم حفاظتی کلید برای قطع مدار در محدوده توان قطع مجاز وارد عمل می‌شود.

جریان نامی ثابت: مقدار 50 آمپر در این کلید قابل تنظیم نیست و برای تغییر رنج حفاظت باید کلید مناسب دیگری انتخاب شود.

مزایا و معایب کلید مینیاتوری 4 پل 50 آمپر ، 6 کیلو آمپر LS مدل MCB سری BKJ-LA

مزایا:

• جریان نامی 50 آمپر برای حفاظت مدارها و انشعابات متناسب با این ظرفیت
• دارای چهار پل برای قطع هم‌زمان چهار مسیر الکتریکی
• قدرت قطع اعلام‌شده 6 کیلوآمپر
• استفاده از منحنی C با تحمل بیشتر جریان‌های هجومی کوتاه‌مدت نسبت به تیپ B
• امکان حفاظت مدار در برابر اضافه‌بار
• قطع جریان اتصال کوتاه در محدوده ظرفیت مجاز محصول
• کاربرد در تابلوهای توزیع برق صنعتی و تجاری
• مناسب برای برخی بارهای القایی و تأسیساتی با جریان راه‌اندازی سازگار
• کمک به مدیریت هماهنگ قطع مدارهای چندهادی

معایب:

• جریان نامی 50 آمپر ثابت است و امکان تنظیم آن بر اساس تغییرات بار وجود ندارد.
• برای شبکه‌هایی که جریان اتصال کوتاه احتمالی آن‌ها از ظرفیت قطع کلید بیشتر باشد، مناسب نیست.
• حفاظت در برابر جریان نشتی و برق‌گرفتگی را مانند کلید محافظ جان تأمین نمی‌کند.
• استفاده از منحنی C برای تمام موتورهای الکتریکی بدون بررسی شرایط راه‌اندازی مناسب نیست.
• در مدارهای موتوری ممکن است برای حفاظت کامل تجهیزات، استفاده از رله اضافه‌بار یا کلید حرارتی مخصوص موتور ضروری باشد.

نکته مهم

در زمان انتخاب کلید مینیاتوری چهار پل 50 آمپر LS سری BKJ-LA، توجه به ظرفیت جریان‌دهی کابل‌ها اهمیت ویژه‌ای دارد. نصب کلیدی با جریان نامی بالاتر از ظرفیت مجاز سیم‌کشی ممکن است باعث شود حفاظت موردنیاز کابل در برابر اضافه‌بار تأمین نشود. بنابراین مقدار 50 آمپر باید بر اساس جریان طراحی مدار، سطح مقطع هادی‌ها، شرایط نصب و الزامات حفاظتی انتخاب شود. همچنین در مدارهای دارای بار موتوری لازم است جریان و مدت راه‌اندازی با منحنی C تطبیق داده شود. بررسی سطح اتصال کوتاه شبکه، ولتاژ نامی و استاندارد آزمون قدرت قطع 6 کیلوآمپر از روی پلاک یا دیتاشیت دقیق محصول نیز پیش از نصب ضروری است.

چرا خرید کلید مینیاتوری 4 پل 50 آمپر ، 6 کیلو آمپر LS به پایداری سیستم برق صنعتی شما کمک می کند؟

کلید مینیاتوری 4 پل 50 آمپر ، 6 کیلو آمپر LS مدل MCB سری BKJ-LA برای مدارهایی که به جریان نامی 50 آمپر و ساختار حفاظتی چهار پل نیاز دارند، می‌تواند بخش مؤثری از سیستم حفاظت الکتریکی باشد. عملکرد این محصول هنگام بروز اضافه‌بار یا اتصال کوتاه به محدود شدن پیامدهای خطا و کاهش احتمال آسیب به تجهیزات متصل به شبکه کمک می‌کند. همچنین منحنی C در صورت تناسب با مشخصات مصرف‌کننده، می‌تواند احتمال توقف‌های غیرضروری ناشی از برخی جریان‌های لحظه‌ای هنگام راه‌اندازی را کاهش دهد.

برخورداری از چهار پل نیز امکان قطع هماهنگ مسیرهای مدار را فراهم می‌سازد. در مجموع، انتخاب این کلید بر اساس محاسبات صحیح جریان، ظرفیت کابل و شرایط اتصال کوتاه، راهکاری کاربردی برای بهبود حفاظت، کاهش ریسک اختلالات الکتریکی و افزایش قابلیت اطمینان شبکه توزیع برق صنعتی و تجاری محسوب می‌شود.
