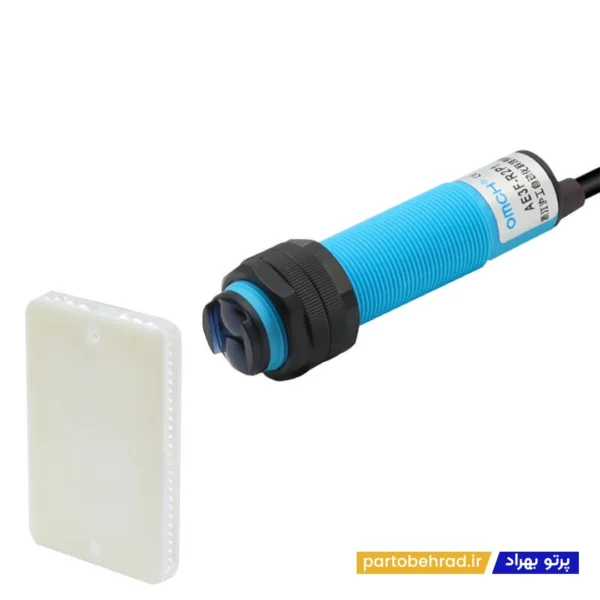

سنسور نوری آینه دار OMCH مدل AE3F-R2P1-T

سنسور نوری آینه دار OMCH مدل AE3F-R2P1-T یکی از سنسورهای فوتوالکتریک بازتابی یا Retro-Reflective است که برای تشخیص اجسام در سیستم‌های اتوماسیون صنعتی، خطوط تولید، ماشین‌آلات و تجهیزات کنترلی مورد استفاده قرار می‌گیرد. این مدل با خروجی PNP از نوع NO، فاصله تشخیص 2 متر و تغذیه DC، گزینه‌ای مناسب برای تشخیص اجسام غیرشفاف در کاربردهای صنعتی است.

سنسور AE3F-R2P1-T دارای بدنه رزوه‌ای M18×1 و اتصال کانکتوری است و برای عملکرد صحیح در حالت آینه‌ای به رفلکتور نیاز دارد. در این روش، نور مادون قرمز به سمت رفلکتور ارسال شده و بازتاب آن توسط سنسور دریافت می‌شود؛ قرار گرفتن جسم در مسیر نور باعث تغییر وضعیت خروجی سنسور خواهد شد.

این مدل دارای فاصله تشخیص نامی 2 متر ±10 درصد، زمان پاسخ 1 میلی‌ثانیه و تنظیم حساسیت است. درجه حفاظت IP67 نیز باعث می‌شود سنسور برای استفاده در بسیاری از محیط‌های صنعتی مناسب باشد.

چرا سنسور نوری آینه دار OMCH مدل AE3F-R2P1-T انتخاب مناسبی است؟

یکی از مهم‌ترین ویژگی‌های AE3F-R2P1-T استفاده از روش بازتابی آینه‌ای است. در این روش سنسور و رفلکتور در دو سمت مسیر تشخیص قرار می‌گیرند و جسم مورد نظر با قطع مسیر نور شناسایی می‌شود. این ساختار برای تشخیص سریع اجسام غیرشفاف در خطوط تولید و ماشین‌آلات کاربرد زیادی دارد.

فاصله تشخیص 2 متر ±10 درصد، این مدل را برای کاربردهایی مناسب می‌کند که سنسور باید در فاصله بیشتری از نقطه تشخیص نصب شود. همچنین تنظیم حساسیت امکان تطبیق بهتر عملکرد سنسور با شرایط نصب و محیط را فراهم می‌کند.

خروجی PNP-NO نیز امکان اتصال سنسور به ورودی‌های مناسب PLC و مدارهای کنترل را فراهم می‌کند. این مدل با تغذیه DC12 تا 24 ولت و محدوده کاری 6 تا 36 ولت DC طراحی شده است.

کاربردهای سنسور نوری آینه دار OMCH AE3F-R2P1-T در سیستم‌های برق صنعتی

تشخیص حضور اجسام در خطوط تولید

تشخیص عبور قطعات از روی نوار نقاله

شمارش محصولات و قطعات

تشخیص موقعیت محصولات

کنترل ورود و خروج قطعات

ماشین‌آلات بسته‌بندی

سیستم‌های نوار نقاله

خطوط مونتاژ

ماشین‌آلات صنعتی

سیستم‌های اتوماسیون صنعتی

تشخیص اجسام غیرشفاف

اتصال به PLC و مدارهای فرمان

ویژگی‌های تکمیلی سنسور نوری آینه دار OMCH مدل AE3F-R2P1-T

برند : OMCH

مدل : AE3F-R2P1-T

نوع محصول : سنسور نوری آینه دار

نوع سنسور : Retro-Reflective

نوع خروجی : PNP-NO

نوع تغذیه : DC

ولتاژ کاری : 12 تا 24VDC

محدوده تغذیه : 6 تا 36VDC

ابعاد رزوه : M18×1

فاصله تشخیص : 2 متر ±10%

نوع جسم قابل تشخیص : اجسام غیرشفاف

منبع نور : مادون قرمز 660nm

تنظیم فاصله تشخیص : تنظیم حساسیت

زمان پاسخ : 1ms

تأخیر اتصال : 1.5ms

جریان مصرفی : حداکثر 20mA

جریان خروجی : حداکثر 200mA

حفاظت مدار : پلاریته معکوس، جذب اضافه ولتاژ و اتصال کوتاه بار

جنس بدنه : برنج با روکش نیکل و ABS

جنس سطح حساس : PMMA

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری : 35 تا 95 درصد RH

مزایا و معایب سنسور نوری آینه دار OMCH AE3F-R2P1-T

مزایا

فاصله تشخیص 2 متر

خروجی PNP از نوع NO

تشخیص بدون تماس اجسام

مناسب برای اجسام غیرشفاف

منبع نور مادون قرمز

زمان پاسخ سریع 1ms

دارای تنظیم حساسیت

مناسب برای اتصال به PLC

تغذیه DC12 تا 24 ولت

درجه حفاظت IP67

بدنه مقاوم با روکش نیکل

حفاظت در برابر پلاریته معکوس

حفاظت در برابر اتصال کوتاه بار

مناسب برای خطوط تولید و ماشین‌آلات صنعتی

معایب

برای عملکرد صحیح در حالت آینه‌ای به رفلکتور مناسب نیاز دارد.

برای تشخیص اجسام شفاف یا بسیار بازتابنده باید شرایط نصب و عملکرد سنسور بررسی شود.

نوع خروجی PNP-NO باید با ورودی PLC یا مدار کنترل سازگار باشد.

ویژگی‌های کوتاه سنسور نوری آینه دار OMCH مدل AE3F-R2P1-T

• برند : OMCH
• مدل : AE3F-R2P1-T
• نوع سنسور : نوری آینه دار
• روش تشخیص : بازتابی آینه‌ای
• نوع خروجی : PNP-NO
• ولتاژ کاری : 12 تا 24VDC
• فاصله تشخیص : 2 متر ±10%
• منبع نور : مادون قرمز 660nm
• زمان پاسخ : 1ms
• رزوه : M18×1
• تنظیم حساسیت : دارد
• درجه حفاظت : IP67
• جنس بدنه : برنج با روکش نیکل و ABS
• جنس لنز : PMMA
• کاربرد : تشخیص حضور و عبور اجسام
• مناسب برای : PLC، نوار نقاله، خطوط تولید و اتوماسیون صنعتی

نکته مهم

قبل از خرید سنسور نوری آینه دار OMCH مدل AE3F-R2P1-T، نوع خروجی PNP-NO، ولتاژ تغذیه و فاصله مورد نیاز برای تشخیص را بررسی کنید. این مدل برای تشخیص اجسام غیرشفاف طراحی شده و فاصله تشخیص نامی آن 2 متر ±10 درصد است.

برای نصب صحیح، سنسور و رفلکتور باید در مقابل یکدیگر و در مسیر مناسب قرار گیرند تا پرتو مادون قرمز به‌درستی به سنسور بازگردد. همچنین باید حساسیت سنسور متناسب با شرایط محیط و فاصله نصب تنظیم شود.

چرا سنسور نوری آینه دار OMCH AE3F-R2P1-T به سیستم برق صنعتی شما کمک می‌کند؟

در بسیاری از خطوط تولید و ماشین‌آلات صنعتی، تشخیص سریع و بدون تماس محصولات برای شمارش، کنترل موقعیت و مدیریت فرآیند اهمیت زیادی دارد. سنسور نوری آینه دار AE3F-R2P1-T با استفاده از روش بازتابی می‌تواند عبور یا حضور اجسام غیرشفاف را در فاصله تا 2 متر تشخیص دهد.

خروجی PNP-NO این مدل امکان استفاده از سنسور در مدارهای کنترل و ورودی PLC را فراهم می‌کند. زمان پاسخ 1 میلی‌ثانیه نیز باعث می‌شود سنسور برای کاربردهای سریع مانند تشخیص قطعات روی نوار نقاله و خطوط تولید مناسب باشد.

درجه حفاظت IP67، بدنه مقاوم و مدارهای حفاظتی داخلی نیز به افزایش قابلیت اطمینان سنسور در کاربردهای صنعتی کمک می‌کنند.
