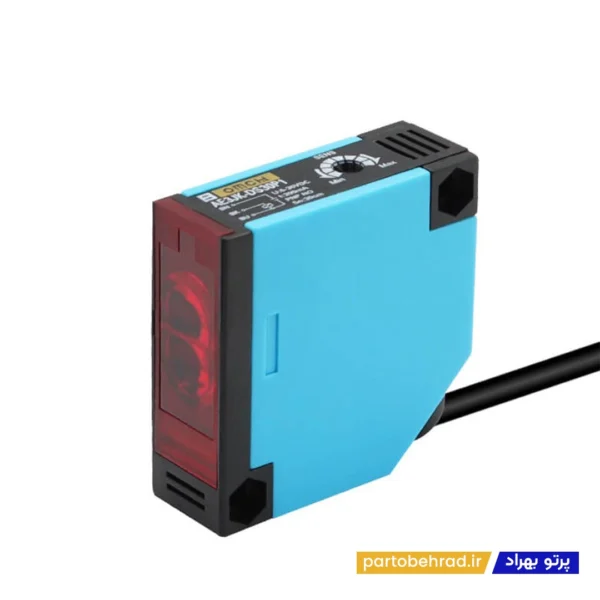

سنسور نوری یک طرفه OMCH مدل AE3JK-DS30M1-D

سنسور نوری یک طرفه OMCH مدل AE3JK-DS30M1-D یکی از تجهیزات کاربردی در سیستم های اتوماسیون صنعتی، خطوط تولید، ماشین آلات و تجهیزات کنترلی است که برای تشخیص اجسام بدون تماس مستقیم مورد استفاده قرار می گیرد. این محصول از نوع Diffuse Photoelectric Sensor است و فرستنده و گیرنده نوری در یک بدنه قرار گرفته اند. با تابش نور به سمت جسم و دریافت نور بازتاب شده، حضور یا موقعیت جسم تشخیص داده شده و خروجی سنسور تغییر می کند.

مدل AE3JK-DS30M1-D دارای ساختار مربعی با ابعاد 18×50×50 میلی متر و فاصله تشخیص 30 سانتی متر ±10 درصد است. این مدل در خانواده خروجی های رله ای قرار دارد و عبارت M1-D نشان دهنده نسخه DC Bright Pass است. فاصله تشخیص نیز با استفاده از تنظیم کننده حساسیت قابل تنظیم است.

این سنسور برای تشخیص اجسام شفاف و مات طراحی شده و با زمان پاسخ اعلام شده در خانواده AE3JK-DS30، گزینه ای مناسب برای کاربردهای تشخیص حضور، کنترل عبور و موقعیت یابی قطعات در سیستم های صنعتی محسوب می شود. درجه حفاظت IP65 و محدوده دمای کاری 30- تا 65+ درجه سانتی گراد نیز امکان استفاده از آن را در بسیاری از محیط های صنعتی فراهم می کند.

چرا سنسور نوری یک طرفه OMCH مدل AE3JK-DS30M1-D انتخاب مناسبی است؟

سنسور نوری یک طرفه OMCH مدل AE3JK-DS30M1-D به دلیل عملکرد Diffuse، برای تشخیص اجسام بدون نیاز به نصب جداگانه فرستنده و گیرنده مناسب است. جسم مورد نظر نور ارسال شده را بازتاب می دهد و سنسور بر اساس نور دریافت شده وضعیت خروجی را تغییر می دهد.

یکی از ویژگی های مهم این مدل، استفاده از خروجی رله ای DC Bright Pass است. این ساختار امکان استفاده از سنسور را در مدارهای مختلف کنترل فراهم می کند و برای پروژه هایی که به خروجی رله ای نیاز دارند، می تواند گزینه مناسبی باشد.

فاصله تشخیص 30 سانتی متر ±10 درصد و قابلیت تنظیم فاصله توسط کنترلر حساسیت نیز امکان تنظیم سنسور متناسب با موقعیت جسم را فراهم می کند.

کاربردهای سنسور نوری یک طرفه OMCH مدل AE3JK-DS30M1-D در سیستم های برق صنعتی

تشخیص حضور قطعات در خطوط تولید

تشخیص عبور محصولات

شمارش قطعات و محصولات

کنترل موقعیت قطعات

ماشین آلات بسته بندی

سیستم های نوار نقاله

تجهیزات مونتاژ صنعتی

ماشین آلات اتوماسیون

کنترل ورود و خروج محصولات

تشخیص اجسام شفاف و مات

مدارهای فرمان و کنترل

سیستم های کنترل صنعتی

ویژگی های تکمیلی سنسور نوری یک طرفه OMCH مدل AE3JK-DS30M1-D

نوع محصول: سنسور نوری یک طرفه از نوع Diffuse

نوع بدنه: مربعی

ابعاد: 18×50×50 میلی متر

نوع خروجی: رله

نوع عملکرد خروجی: DC Bright Pass

مدل استاندارد مرتبط: E3JK-DS30M1

فاصله تشخیص: 30 سانتی متر ±10 درصد

تنظیم فاصله تشخیص: توسط کنترلر حساسیت

نوع جسم قابل تشخیص: اجسام شفاف و مات

منبع نور: مادون قرمز 660 نانومتر

زمان پاسخ: 30 میلی ثانیه در مشخصات خانواده استاندارد

تأخیر اتصال: 1.5 میلی ثانیه

نوع تغذیه خانواده DC/AC: DC 12 تا 240 ولت / AC 24 تا 240 ولت

فرکانس تغذیه AC: 50/60 هرتز

محدوده دمای کاری: 30- تا 65+ درجه سانتی گراد

درجه حفاظت: IP65

گواهینامه: CE

مزایا و معایب سنسور نوری یک طرفه OMCH مدل AE3JK-DS30M1-D

مزایا

خروجی رله ای

عملکرد DC Bright Pass

فاصله تشخیص 30 سانتی متر

قابلیت تنظیم فاصله تشخیص

قابلیت تشخیص اجسام شفاف و مات

طراحی مربعی و مناسب برای نصب صنعتی

منبع نور مادون قرمز 660 نانومتر

درجه حفاظت IP65

محدوده دمای کاری 30- تا 65+ درجه سانتی گراد

مناسب برای سیستم های کنترل و اتوماسیون صنعتی

قابلیت استفاده در مدارهای فرمان مختلف

معایب

این مدل دارای خروجی رله ای است و برای کاربردهای کاملاً الکترونیکی با ورودی مشخص PNP یا NPN ممکن است مدل ترانزیستوری مناسب تر باشد.

عملکرد Diffuse به ویژگی بازتابی سطح جسم وابسته است و تغییر رنگ یا جنس سطح می تواند روی فاصله واقعی تشخیص اثر بگذارد.

در محیط های دارای گردوغبار یا تغییرات شدید در بازتاب سطح جسم، تنظیم حساسیت اهمیت بیشتری پیدا می کند.

ویژگی های کوتاه سنسور نوری یک طرفه OMCH مدل AE3JK-DS30M1-D

• برند: OMCH
• مدل: AE3JK-DS30M1-D
• نوع محصول: سنسور نوری یک طرفه
• نوع عملکرد: Diffuse Photoelectric
• نوع بدنه: مربعی
• ابعاد: 18×50×50 میلی متر
• نوع خروجی: رله
• حالت خروجی: DC Bright Pass
• فاصله تشخیص: 30 سانتی متر ±10 درصد
• تنظیم حساسیت: دارد
• منبع نور: مادون قرمز 660 نانومتر
• زمان پاسخ: 30 میلی ثانیه
• درجه حفاظت: IP65
• دمای کاری: 30- تا 65+ درجه سانتی گراد
• کاربرد: تشخیص، شمارش و کنترل عبور قطعات
• مناسب برای: اتوماسیون صنعتی، مدار فرمان و تجهیزات کنترلی

نکته مهم

سنسور نوری یک طرفه OMCH مدل AE3JK-DS30M1-D با مدل های PNP یا NPN خانواده AE3JK-DS30 تفاوت دارد و از خروجی رله ای DC Bright Pass استفاده می کند. بنابراین هنگام خرید باید نوع خروجی و حالت عملکرد سنسور با مدار فرمان و تجهیزات کنترلی پروژه مطابقت داده شود. همچنین فاصله تشخیص اسمی این مدل 30 سانتی متر ±10 درصد است و تنظیم حساسیت می تواند برای شرایط واقعی نصب مورد استفاده قرار گیرد.

چرا سنسور نوری یک طرفه OMCH مدل AE3JK-DS30M1-D به سیستم برق صنعتی شما کمک می کند؟

در سیستم های اتوماسیون صنعتی، تشخیص بدون تماس قطعات می تواند برای کنترل فرآیند، شمارش محصولات و مدیریت حرکت تجهیزات اهمیت زیادی داشته باشد. سنسور نوری OMCH مدل AE3JK-DS30M1-D با فاصله تشخیص 30 سانتی متر، تنظیم حساسیت و خروجی رله ای، امکان تشخیص اجسام و انتقال وضعیت آنها به مدار کنترل را فراهم می کند.

استفاده از خروجی رله ای در کنار عملکرد DC Bright Pass باعث می شود این مدل برای طیف متنوعی از مدارهای کنترل و تجهیزات صنعتی قابل استفاده باشد. درجه حفاظت IP65 و محدوده دمای کاری 30- تا 65+ درجه سانتی گراد نیز استفاده از آن را در بسیاری از محیط های صنعتی امکان پذیر می کند.
