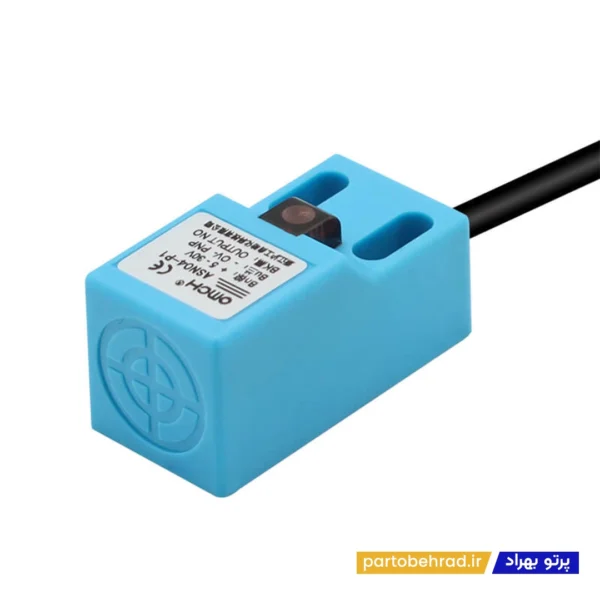

سنسور القایی OMCH مدل ASN-04P1

سنسور القایی OMCH مدل ASN-04P1 یکی از سنسورهای مجاورتی صنعتی برای تشخیص بدون تماس اجسام فلزی در سیستم های اتوماسیون، ماشین آلات و تجهیزات کنترلی است. این سنسور با طراحی مربعی، خروجی PNP از نوع NO و فاصله تشخیص 5 میلی متر، برای تشخیص موقعیت و حضور قطعات فلزی در کاربردهای صنعتی گزینه ای کاربردی و قابل اعتماد محسوب می شود.

سنسور ASN-04P1 دارای ابعاد 18×18×36 میلی متر و ساختار نصب غیرشیلددار است. این مدل برای تشخیص فلزات مغناطیسی طراحی شده و فاصله تشخیص نامی آن 5 میلی متر ±10 درصد است. همچنین بدنه برنجی آبکاری شده با نیکل، سطح تشخیص ABS و درجه حفاظت IP67، آن را برای استفاده در محیط های صنعتی مناسب می کند.

چرا سنسور القایی OMCH مدل ASN-04P1 انتخاب مناسبی است؟

سنسور القایی OMCH مدل ASN-04P1 با استفاده از روش تشخیص بدون تماس، امکان شناسایی قطعات فلزی را بدون نیاز به تماس مکانیکی فراهم می کند. این ویژگی باعث کاهش استهلاک مکانیکی و افزایش قابلیت اطمینان در سیستم های اتوماسیون می شود.

یکی از ویژگی های مهم این مدل، خروجی PNP از نوع NO است که برای اتصال به ورودی های مناسب PLC و کنترلرهای صنعتی کاربرد دارد. ولتاژ تغذیه این مدل DC12 تا 24V بوده و محدوده تغذیه آن DC6 تا 36V اعلام شده است.

طراحی غیرشیلددار و فاصله تشخیص 5 میلی متر نیز باعث می شود ASN-04P1 برای کاربردهای مختلف تشخیص قطعه، موقعیت یابی و کنترل حرکت در ماشین آلات صنعتی قابل استفاده باشد.

کاربردهای سنسور القایی OMCH مدل ASN-04P1

تشخیص حضور قطعات فلزی

تشخیص موقعیت قطعات در ماشین آلات

کنترل حرکت مکانیکی تجهیزات

شمارش قطعات فلزی در خطوط تولید

ماشین آلات صنعتی

سیستم های نوار نقاله

دستگاه های بسته بندی

تجهیزات مونتاژ

سیستم های اتوماسیون صنعتی

مدارهای فرمان و کنترل

اتصال به PLC و کنترلرهای صنعتی

ویژگی های تکمیلی سنسور القایی OMCH مدل ASN-04P1

نوع محصول سنسور مجاورتی القایی

برند OMCH

مدل ASN-04P1

ابعاد 18×18×36 میلی متر

نوع نصب غیرشیلددار

نوع خروجی PNP

حالت خروجی NO

فاصله تشخیص 5 میلی متر ±10 درصد

فاصله تنظیم 0 تا 5.5 میلی متر

فاصله تأخیر حداکثر 10 درصد فاصله تشخیص

نوع جسم قابل تشخیص فلزات مغناطیسی

فرکانس پاسخ DC برابر 1kHz

ولتاژ تغذیه DC12 تا 24V

محدوده ولتاژ تغذیه DC6 تا 36V

جریان مصرفی حداکثر 13mA

جریان خروجی کنترلی حداکثر 200mA

حفاظت در برابر اتصال معکوس، اضافه ولتاژ و اتصال کوتاه بار

درجه حفاظت IP67

جنس بدنه برنج آبکاری شده با نیکل

جنس سطح تشخیص ABS

طول کابل 2 متر

دمای کاری -30 تا 65 درجه سانتی گراد

رطوبت کاری 35 تا 95 درصد RH

مقاومت عایقی حداقل 50MΩ

مزایا و معایب سنسور القایی OMCH مدل ASN-04P1

مزایا

تشخیص بدون تماس قطعات فلزی

خروجی PNP از نوع NO

فاصله تشخیص 5 میلی متر

ابعاد جمع وجور 18×18×36 میلی متر

مناسب برای سیستم های اتوماسیون صنعتی

درجه حفاظت IP67

بدنه برنجی آبکاری شده با نیکل

مقاومت در برابر اتصال معکوس

محافظت در برابر اضافه ولتاژ

محافظت در برابر اتصال کوتاه بار

کابل 2 متری

محدوده مناسب دمای کاری

معایب

برای تشخیص اجسام غیرفلزی مناسب نیست.

فاصله تشخیص برای فلزات غیرمغناطیسی ممکن است کاهش پیدا کند.

به دلیل طراحی غیرشیلددار، باید فاصله و نحوه نصب سنسور با توجه به شرایط اطراف و اجزای فلزی مجاور انتخاب شود.

پیش از اتصال به PLC باید سازگاری خروجی PNP و حالت NO با ورودی کنترلر بررسی شود.

ویژگی های کوتاه سنسور القایی OMCH مدل ASN-04P1

• برند : OMCH
• مدل : ASN-04P1
• نوع محصول : سنسور القایی مجاورتی
• ابعاد : 18×18×36 میلی متر
• نوع نصب : غیرشیلددار
• نوع خروجی : PNP
• حالت خروجی : NO
• فاصله تشخیص : 5mm±10%
• ولتاژ تغذیه : DC12-24V
• فرکانس پاسخ : DC1kHz
• درجه حفاظت : IP67
• جنس بدنه : برنج آبکاری شده با نیکل
• جنس سطح تشخیص : ABS
• طول کابل : 2 متر
• کاربرد : تشخیص قطعات فلزی و اتوماسیون صنعتی

نکته مهم

هنگام خرید سنسور القایی OMCH مدل ASN-04P1 باید به کد کامل مدل توجه شود؛ زیرا خانواده ASN-04 دارای مدل های مختلف NPN، PNP و دو سیمه با حالت های NO، NC و NO+NC است. مدل ASN-04P1 مشخصاً دارای خروجی PNP و حالت NO است.

همچنین فاصله تشخیص نامی این سنسور 5 میلی متر ±10 درصد است و برای فلزات غیرمغناطیسی ممکن است فاصله تشخیص کاهش پیدا کند. بنابراین در زمان نصب باید جنس قطعه هدف و فاصله واقعی آن از سطح سنسور در نظر گرفته شود.

چرا سنسور القایی OMCH مدل ASN-04P1 به سیستم برق صنعتی شما کمک می کند؟

در سیستم های اتوماسیون صنعتی، تشخیص دقیق موقعیت و حضور قطعات می تواند نقش مهمی در کنترل فرآیند داشته باشد. سنسور القایی OMCH مدل ASN-04P1 با تشخیص بدون تماس قطعات فلزی، امکان ارسال سیگنال کنترلی به PLC یا سایر تجهیزات اتوماسیون را فراهم می کند.

خروجی PNP و حالت NO این مدل برای بسیاری از مدارهای کنترل صنعتی مناسب است و طراحی مقاوم، حفاظت IP67 و محدوده دمای کاری -30 تا 65 درجه سانتی گراد، استفاده از آن را در محیط های صنعتی آسان تر می کند. همچنین فرکانس پاسخ DC برابر 1kHz، امکان استفاده از سنسور را در کاربردهای تشخیص و کنترل با سرعت مناسب فراهم می سازد.
