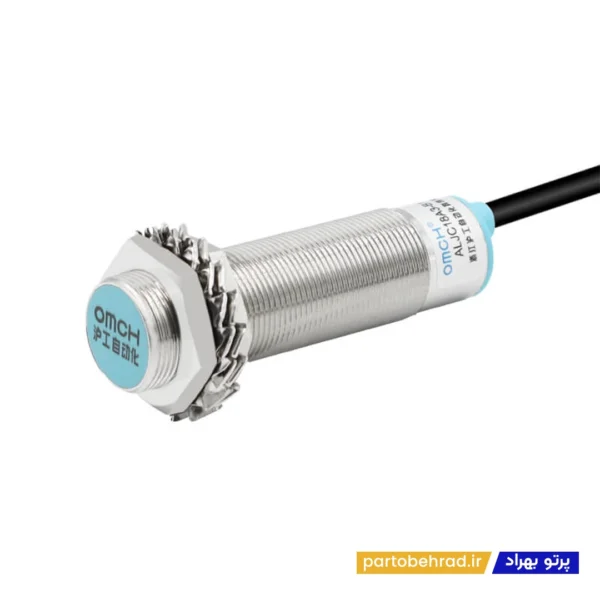

سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B-Z/N3

سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B-Z/N3 یک سنسور خازنی صنعتی با بدنه رزوه‌ای M18×1 است که برای تشخیص بدون تماس انواع مواد و اجسام در سیستم‌های اتوماسیون صنعتی، خطوط تولید و تجهیزات کنترل استفاده می‌شود. این مدل دارای خروجی NPN با حالت NO+NC است و می‌تواند هر دو وضعیت Normally Open و Normally Closed را در اختیار مدار کنترل قرار دهد. فاصله تشخیص نامی این سنسور 10 میلی‌متر ±10% است. مشخصات رسمی خانواده ALJC18A3-B نیز همین فاصله تشخیص، نصب Unshielded و خروجی‌های NPN/PNP مختلف را تأیید می‌کند.

سنسورهای خازنی برخلاف سنسورهای القایی فقط برای فلزات طراحی نشده‌اند و می‌توانند مواد مختلفی را بر اساس ویژگی دی‌الکتریک آن‌ها تشخیص دهند. به همین دلیل، HLJC18A3-B-Z/N3 برای کاربردهایی مانند تشخیص سطح مواد، کنترل حضور محصولات، تشخیص پلاستیک، شیشه، پودرها و سایر مواد مناسب است.

چرا سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B-Z/N3 انتخاب مناسبی است؟

یکی از مهم‌ترین مزایای HLJC18A3-B-Z/N3 امکان تشخیص بدون تماس مواد مختلف است. سنسور خازنی با تغییر ظرفیت الکتریکی در نزدیکی جسم، حضور آن را تشخیص می‌دهد؛ بنابراین برای موادی که سنسورهای القایی قادر به تشخیص مستقیم آن‌ها نیستند، کاربرد گسترده‌تری دارد.

خروجی NPN با حالت NO+NC انعطاف بیشتری در مدار فرمان ایجاد می‌کند. مدل N3 برای زمانی مناسب است که سیستم کنترل به هر دو وضعیت خروجی نیاز داشته باشد. در خانواده سنسورهای خازنی M18، مدل‌های NPN با خروجی NO، NC و NO+NC و همچنین مدل‌های PNP و AC نیز ارائه می‌شوند.

بدنه M18×1، طراحی Unshielded / Non-Flush و درجه حفاظت IP67 باعث می‌شود این سنسور برای استفاده در محیط‌های صنعتی و تجهیزات اتوماسیون انتخاب مناسبی باشد. بدنه این خانواده از برنج با روکش نیکل و سطح تشخیص از ABS ساخته شده است.

کاربردهای سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B-Z/N3

تشخیص حضور مواد غیرفلزی

تشخیص سطح مایعات

تشخیص سطح مواد پودری و گرانولی

تشخیص پلاستیک و شیشه

کنترل سطح مخازن

تشخیص وجود محصول در خطوط تولید

تشخیص مواد در ماشین‌آلات بسته‌بندی

کنترل جریان مواد

سیستم‌های انتقال مواد

تجهیزات اتوماسیون صنعتی

مدارهای فرمان و کنترل

سیستم‌های کنترل سطح

ویژگی‌های تکمیلی سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B-Z/N3

برند : OMCH

مدل : HLJC18A3-B-Z/N3

نوع محصول : سنسور مجاورتی خازنی

نوع سنسور : Capacitive Proximity Sensor

نوع نصب : Unshielded / Non-Flush

ابعاد رزوه : M18×1

نوع خروجی : NPN

حالت خروجی : NO+NC

تعداد سیم : 4 سیمه

نوع تغذیه : DC

ولتاژ نامی : 12 تا 24 ولت DC

محدوده تغذیه : 6 تا 36 ولت DC

فاصله تشخیص : 10 میلی‌متر ±10%

فاصله تنظیم : 0 تا 8 میلی‌متر

فاصله تأخیر : حداکثر 10% فاصله تشخیص

نوع جسم قابل تشخیص : مواد دارای ثابت دی‌الکتریک مناسب

جسم استاندارد تشخیص : آهن SPCC با ابعاد 50×50×1 میلی‌متر

فرکانس پاسخ : 0.5 کیلوهرتز DC

جریان مصرفی : حداکثر 13 میلی‌آمپر

خروجی کنترلی : حداکثر 200 میلی‌آمپر

حفاظت مدار : حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار

ولتاژ تحمل : AC1000V / 50-60Hz به مدت یک دقیقه

مقاومت عایقی : حداقل 50 مگااهم

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری : 35 تا 95 درصد RH

جنس بدنه : برنج با روکش نیکل

جنس سطح تشخیص : ABS

طول کابل : 2 متر

مزایا و معایب سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B-Z/N3

مزایا

قابلیت تشخیص مواد فلزی و غیرفلزی

مناسب برای تشخیص مایعات، پودرها و مواد جامد

فاصله تشخیص 10 میلی‌متر

خروجی NPN با حالت NO+NC

امکان استفاده از دو وضعیت خروجی در مدار کنترل

بدنه M18×1

طراحی Unshielded / Non-Flush

تغذیه DC با محدوده 6 تا 36 ولت

حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار

درجه حفاظت IP67

بدنه برنجی با روکش نیکل

مناسب برای سیستم‌های PLC و اتوماسیون صنعتی

کابل 2 متری

معایب

خروجی NPN باید با ورودی PLC یا مدار کنترل سازگار باشد.

فاصله تشخیص واقعی به جنس، اندازه و ویژگی دی‌الکتریک جسم بستگی دارد.

ساختار Non-Flush به رعایت فاصله مناسب اطراف سطح تشخیص نیاز دارد.

برای کاربردهایی که فقط به یک خروجی NO یا NC نیاز دارند، مدل‌های N1 یا N2 می‌توانند انتخاب ساده‌تری باشند.

ویژگی‌های کوتاه سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B-Z/N3

• برند : OMCH
• مدل : HLJC18A3-B-Z/N3
• نوع سنسور : خازنی / مجاورتی
• نوع نصب : Unshielded / Non-Flush
• رزوه : M18×1
• خروجی : NPN
• حالت خروجی : NO+NC
• تعداد سیم : 4 سیمه
• تغذیه : DC
• ولتاژ تغذیه : 12 تا 24 ولت DC
• محدوده تغذیه : 6 تا 36 ولت DC
• فاصله تشخیص : 10 میلی‌متر ±10%
• فاصله تنظیم : 0 تا 8 میلی‌متر
• فرکانس پاسخ : 0.5 کیلوهرتز
• جریان مصرفی : حداکثر 13 میلی‌آمپر
• جریان خروجی : حداکثر 200 میلی‌آمپر
• درجه حفاظت : IP67
• جنس بدنه : برنج با روکش نیکل
• طول کابل : 2 متر
• کاربرد : تشخیص حضور و سطح مواد

نکته مهم

قبل از خرید سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B-Z/N3، نوع خروجی NPN چهار سیمه NO+NC، محدوده تغذیه 6 تا 36 ولت DC، فاصله تشخیص 10 میلی‌متر و رزوه M18×1 را با مشخصات PLC و مدار کنترل خود مطابقت دهید. مشخصات رسمی خانواده ALJC18A3-B محدوده تغذیه DC برابر 12 تا 24 ولت و بازه قابل قبول 6 تا 36 ولت را اعلام می‌کند.

در سنسورهای خازنی، فاصله تشخیص به جنس و ویژگی الکتریکی جسم وابسته است. بنابراین مقدار 10 میلی‌متر را نباید برای تمام مواد به‌عنوان فاصله تشخیص قطعی در نظر گرفت و بهتر است فاصله نصب با ماده واقعی مورد استفاده در پروژه آزمایش شود.

همچنین کد N3 را هنگام خرید بررسی کنید. در خانواده این سنسورها، NPN با حالت NO+NC در نسخه N3 ارائه می‌شود؛ بنابراین این مدل با نمونه‌های N1 دارای NO و N2 دارای NC متفاوت است.

چرا سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B-Z/N3 به سیستم برق صنعتی شما کمک می‌کند؟

سنسور HLJC18A3-B-Z/N3 با قابلیت تشخیص بدون تماس مواد مختلف، امکان کنترل حضور، سطح و موقعیت مواد را در تجهیزات صنعتی فراهم می‌کند. خروجی NPN با حالت NO+NC نیز انعطاف مناسبی برای اتصال به مدارهای کنترل و PLC ایجاد می‌کند.

ترکیب فاصله تشخیص 10 میلی‌متر، بدنه M18×1، خروجی NPN چهار سیمه NO+NC، تغذیه 6 تا 36 ولت DC، ساختار Non-Flush، درجه حفاظت IP67 و کابل 2 متری، این مدل را برای خطوط تولید، تجهیزات بسته‌بندی، سیستم‌های کنترل سطح و ماشین‌آلات اتوماسیون صنعتی به گزینه‌ای کاربردی تبدیل می‌کند.
