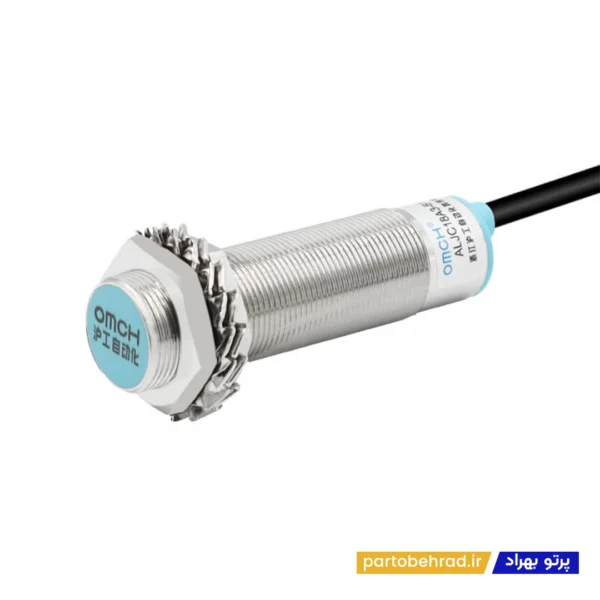

سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B-Z/P3

سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B-Z/P3 یک سنسور خازنی صنعتی با بدنه رزوه‌ای M18×1 است که برای تشخیص بدون تماس مواد و اجسام در سیستم‌های اتوماسیون صنعتی، خطوط تولید، ماشین‌آلات و تجهیزات کنترلی استفاده می‌شود. این مدل دارای خروجی PNP با حالت NO+NC و اتصال چهار سیمه است و می‌تواند برای مدارهایی که به هر دو وضعیت Normally Open و Normally Closed نیاز دارند مورد استفاده قرار گیرد.

فناوری خازنی باعث می‌شود این سنسور برخلاف سنسورهای القایی تنها به تشخیص فلزات محدود نباشد و برای تشخیص مواد دارای ویژگی دی‌الکتریک مناسب نیز کاربرد داشته باشد. سنسورهای خازنی در کاربردهایی مانند تشخیص حضور محصول، کنترل سطح مایعات، پودرها، پلاستیک، شیشه و سایر مواد غیرفلزی مورد استفاده قرار می‌گیرند.

چرا سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B-Z/P3 انتخاب مناسبی است؟

مهم‌ترین مزیت HLJC18A3-B-Z/P3 امکان تشخیص بدون تماس و انعطاف بالای آن در تشخیص انواع مواد است. نزدیک شدن جسم به سطح سنجش باعث تغییر ظرفیت الکتریکی شده و سنسور بر اساس این تغییر، وضعیت خروجی را کنترل می‌کند.

خروجی PNP با حالت NO+NC امکان استفاده از هر دو وضعیت خروجی را در مدار فرمان فراهم می‌کند. در خانواده سنسورهای PNP، مدل‌های P1، P2 و P3 به ترتیب برای NO، NC و NO+NC ارائه می‌شوند؛ بنابراین P3 برای کاربردهایی که به هر دو وضعیت نیاز دارند انتخاب مناسبی است.

بدنه رزوه‌ای M18×1، تغذیه DC، درجه حفاظت IP67 و کابل 2 متری نیز این مدل را برای استفاده در بسیاری از تجهیزات صنعتی مناسب می‌کند.

کاربردهای سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B-Z/P3

تشخیص حضور مواد غیرفلزی

تشخیص سطح مایعات

تشخیص سطح مواد پودری و گرانولی

تشخیص پلاستیک و شیشه

کنترل سطح مخازن

تشخیص وجود محصولات در خطوط تولید

ماشین‌آلات بسته‌بندی

سیستم‌های انتقال مواد

تجهیزات اتوماسیون صنعتی

اتصال به PLC و کنترلر صنعتی

سیستم‌های شمارش و کنترل موقعیت

مدارهای فرمان و کنترل

ویژگی‌های تکمیلی سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B-Z/P3

برند : OMCH

مدل : HLJC18A3-B-Z/P3

نوع محصول : سنسور مجاورتی خازنی

نوع سنسور : Capacitive Proximity Sensor

نوع نصب : Unshielded / Non-Flush

ابعاد رزوه : M18×1

نوع خروجی : PNP

حالت خروجی : NO+NC

تعداد سیم : 4 سیمه

نوع تغذیه : DC

ولتاژ نامی : 12 تا 24 ولت DC

محدوده تغذیه : 6 تا 36 ولت DC

فاصله تشخیص : 10 میلی‌متر ±10%

فاصله تنظیم : 0 تا 8 میلی‌متر

فاصله تأخیر : حداکثر 10% فاصله تشخیص

نوع جسم قابل تشخیص : مواد دارای ویژگی دی‌الکتریک مناسب

جسم استاندارد تشخیص : آهن SPCC با ابعاد 50×50×1 میلی‌متر

فرکانس پاسخ : حدود 0.5 کیلوهرتز DC

جریان مصرفی : حداکثر 13 میلی‌آمپر

خروجی کنترلی : حداکثر 200 میلی‌آمپر

حفاظت مدار : حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار

ولتاژ تحمل : AC1000V / 50-60Hz به مدت یک دقیقه

مقاومت عایقی : حداقل 50 مگااهم

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری : 35 تا 95 درصد RH

جنس بدنه : برنج با روکش نیکل

جنس سطح تشخیص : ABS

طول کابل : 2 متر

مزایا و معایب سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B-Z/P3

مزایا

قابلیت تشخیص بدون تماس

مناسب برای مواد فلزی و غیرفلزی

قابل استفاده برای تشخیص مایعات، پودرها و مواد جامد

خروجی PNP با حالت NO+NC

چهار سیمه بودن برای انعطاف بیشتر در مدار کنترل

بدنه رزوه‌ای M18×1

محدوده تغذیه 6 تا 36 ولت DC

حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار

درجه حفاظت IP67

بدنه برنجی با روکش نیکل

مناسب برای PLC و سیستم‌های اتوماسیون صنعتی

کابل 2 متری

معایب

خروجی PNP باید با ورودی PLC یا مدار کنترل سازگار باشد.

فاصله تشخیص واقعی به جنس، اندازه و ویژگی دی‌الکتریک جسم وابسته است.

در کاربردهایی که فقط خروجی NO موردنیاز است، مدل P1 انتخاب ساده‌تری خواهد بود.

در کاربردهایی که فقط خروجی NC موردنیاز است، مدل P2 مناسب‌تر است.

ویژگی‌های کوتاه سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B-Z/P3

• برند : OMCH
• مدل : HLJC18A3-B-Z/P3
• نوع سنسور : خازنی / مجاورتی
• نوع نصب : Unshielded / Non-Flush
• رزوه : M18×1
• خروجی : PNP
• حالت خروجی : NO+NC
• تعداد سیم : 4 سیمه
• تغذیه : DC
• ولتاژ تغذیه : 12 تا 24 ولت DC
• محدوده تغذیه : 6 تا 36 ولت DC
• فاصله تشخیص : 10 میلی‌متر ±10%
• فاصله تنظیم : 0 تا 8 میلی‌متر
• فرکانس پاسخ : حدود 0.5 کیلوهرتز
• جریان مصرفی : حداکثر 13 میلی‌آمپر
• جریان خروجی : حداکثر 200 میلی‌آمپر
• درجه حفاظت : IP67
• جنس بدنه : برنج با روکش نیکل
• طول کابل : 2 متر
• کاربرد : تشخیص حضور، سطح و موقعیت مواد

نکته مهم

قبل از خرید سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B-Z/P3، نوع خروجی PNP چهار سیمه NO+NC، محدوده تغذیه 6 تا 36 ولت DC، فاصله تشخیص 10 میلی‌متر و رزوه M18×1 را با مشخصات PLC و مدار کنترل خود مطابقت دهید.

در سنسورهای خازنی، فاصله تشخیص به جنس، اندازه و ویژگی الکتریکی ماده موردنظر وابسته است؛ بنابراین فاصله اسمی سنسور را نباید برای تمام مواد یکسان در نظر گرفت. برای کاربردهای حساس بهتر است فاصله نصب نهایی با ماده واقعی پروژه آزمایش و تنظیم شود.

کد P3 نیز اهمیت زیادی دارد، زیرا در این خانواده P1 به خروجی PNP-NO، P2 به PNP-NC و P3 به PNP-NO+NC مربوط می‌شود.

چرا سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B-Z/P3 به سیستم برق صنعتی شما کمک می‌کند؟

سنسور HLJC18A3-B-Z/P3 با قابلیت تشخیص بدون تماس، امکان کنترل حضور، سطح و موقعیت مواد مختلف را در ماشین‌آلات و تجهیزات صنعتی فراهم می‌کند. استفاده از فناوری خازنی باعث می‌شود این مدل برای کاربردهایی که تشخیص مواد غیرفلزی، مایعات، پودرها یا محصولات مختلف موردنیاز است، گزینه‌ای کاربردی باشد.

خروجی PNP با حالت NO+NC نیز انعطاف مناسبی برای اتصال به PLC و مدارهای فرمان ایجاد می‌کند. ترکیب بدنه M18×1، تغذیه DC، درجه حفاظت IP67 و کابل 2 متری، این مدل را برای خطوط تولید، تجهیزات بسته‌بندی، سیستم‌های کنترل سطح و اتوماسیون صنعتی مناسب می‌کند.
