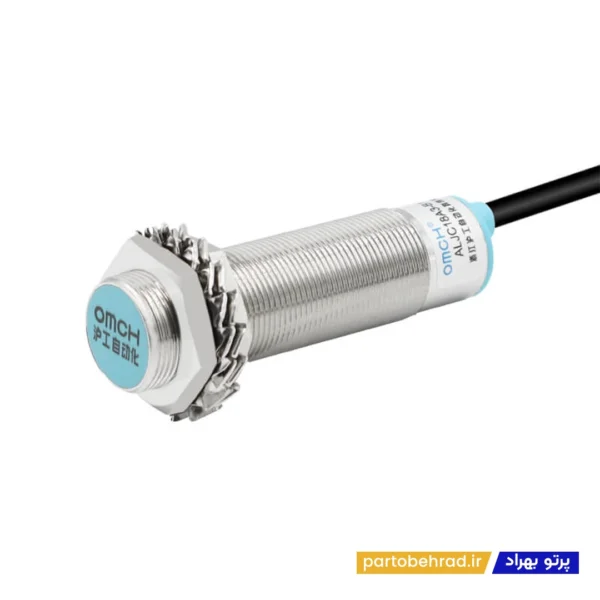

سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B1-Z/P3

سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B1-Z/P3 یک سنسور خازنی صنعتی با بدنه رزوه‌ای M18×1 است که برای تشخیص بدون تماس انواع مواد و اجسام در سیستم‌های اتوماسیون صنعتی، خطوط تولید، ماشین‌آلات و تجهیزات کنترل استفاده می‌شود. این مدل دارای خروجی PNP با حالت NO+NC است و امکان استفاده از هر دو وضعیت Normally Open و Normally Closed را در مدار کنترل فراهم می‌کند. فاصله تشخیص نامی این مدل 5 میلی‌متر ±10% و فاصله تنظیم آن 0 تا 4 میلی‌متر است. مشخصات رسمی OMCH برای سری ALJC18A3-B1، همین ساختار و مشخصات را برای مدل P3 تأیید می‌کند.

سنسور خازنی برخلاف سنسورهای القایی فقط برای تشخیص فلزات طراحی نشده است و می‌تواند هر ماده دارای ویژگی دی‌الکتریک مناسب را تشخیص دهد. به همین دلیل، مدل HLJC18A3-B1-Z/P3 برای تشخیص مواد جامد، پلاستیک، شیشه، پودرها، مایعات و کنترل سطح یا حضور مواد در تجهیزات صنعتی کاربرد دارد.

چرا سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B1-Z/P3 انتخاب مناسبی است؟

یکی از مهم‌ترین مزایای HLJC18A3-B1-Z/P3 قابلیت تشخیص بدون تماس مواد مختلف است. در فناوری خازنی، نزدیک شدن جسم باعث تغییر ظرفیت الکتریکی میدان تشخیص می‌شود و سنسور بر اساس این تغییر، وضعیت خروجی را تغییر می‌دهد. بنابراین این سنسور می‌تواند برای تشخیص مواد رسانا و نارسانا، مایعات و پودرها مورد استفاده قرار گیرد.

خروجی PNP چهار سیمه با حالت NO+NC انعطاف بیشتری در طراحی مدار فرمان ایجاد می‌کند. در سری ALJC18A3-B1، مدل P1 دارای خروجی PNP-NO، مدل P2 دارای PNP-NC و مدل P3 دارای PNP-NO+NC است؛ بنابراین مدل P3 زمانی انتخاب مناسبی است که هر دو وضعیت خروجی موردنیاز باشد.

طراحی Shielded نیز برای نصب در محل‌هایی که فضای اطراف سنسور محدودتر است، مناسب است. بدنه M18×1، درجه حفاظت IP67 و کابل 2 متری، این سنسور را برای استفاده در بسیاری از محیط‌های صنعتی مناسب می‌کند.

کاربردهای سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B1-Z/P3

تشخیص حضور مواد غیرفلزی

تشخیص سطح مایعات

تشخیص سطح مواد پودری و گرانولی

تشخیص پلاستیک و شیشه

کنترل سطح مخازن

تشخیص وجود محصول در خطوط تولید

تشخیص مواد در ماشین‌آلات بسته‌بندی

سیستم‌های انتقال مواد

کنترل حضور قطعات و محصولات

تجهیزات اتوماسیون صنعتی

اتصال به PLC و کنترلر صنعتی

مدارهای فرمان و کنترل

ویژگی‌های تکمیلی سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B1-Z/P3

برند : OMCH

مدل : HLJC18A3-B1-Z/P3

نوع محصول : سنسور مجاورتی خازنی

نوع سنسور : Capacitive Proximity Sensor

نوع نصب : Shielded / Flush

ابعاد رزوه : M18×1

نوع خروجی : PNP

حالت خروجی : NO+NC

تعداد سیم : 4 سیمه

نوع تغذیه : DC

ولتاژ نامی : 12 تا 24 ولت DC

محدوده تغذیه : 6 تا 36 ولت DC

فاصله تشخیص : 5 میلی‌متر ±10%

فاصله تنظیم : 0 تا 4 میلی‌متر

فاصله تأخیر : حداکثر 10% فاصله تشخیص

نوع جسم قابل تشخیص : هر ماده دارای ویژگی دی‌الکتریک مناسب

جسم استاندارد تشخیص : آهن SPCC با ابعاد 50×50×1 میلی‌متر

فرکانس پاسخ : 0.5 کیلوهرتز DC

جریان مصرفی : حداکثر 13 میلی‌آمپر

خروجی کنترلی : حداکثر 200 میلی‌آمپر

حفاظت مدار : حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار

ولتاژ تحمل : AC1000V / 50-60Hz به مدت یک دقیقه

مقاومت عایقی : حداقل 50 مگااهم

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری : 35 تا 95 درصد RH

جنس بدنه : برنج با روکش نیکل

جنس سطح تشخیص : ABS

طول کابل : 2 متر

مزایا و معایب سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B1-Z/P3

مزایا

قابلیت تشخیص بدون تماس انواع مواد

مناسب برای مواد فلزی و غیرفلزی

مناسب برای تشخیص مایعات، پودرها و مواد جامد

فاصله تشخیص 5 میلی‌متر

خروجی PNP با حالت NO+NC

امکان استفاده از دو وضعیت خروجی در مدار کنترل

بدنه رزوه‌ای M18×1

طراحی Shielded / Flush

محدوده تغذیه 6 تا 36 ولت DC

حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار

درجه حفاظت IP67

بدنه برنجی با روکش نیکل

مناسب برای PLC و سیستم‌های اتوماسیون صنعتی

کابل 2 متری

معایب

خروجی PNP باید با ورودی PLC یا مدار کنترل سازگار باشد.

فاصله تشخیص واقعی به جنس، اندازه و ویژگی دی‌الکتریک جسم بستگی دارد.

فاصله تشخیص 5 میلی‌متر برای کاربردهای با فاصله زیاد مناسب نیست.

برای کاربردهایی که فقط به یک خروجی NO یا NC نیاز دارند، مدل‌های P1 یا P2 می‌توانند انتخاب ساده‌تری باشند.

ویژگی‌های کوتاه سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B1-Z/P3

• برند : OMCH
• مدل : HLJC18A3-B1-Z/P3
• نوع سنسور : خازنی / مجاورتی
• نوع نصب : Shielded / Flush
• رزوه : M18×1
• خروجی : PNP
• حالت خروجی : NO+NC
• تعداد سیم : 4 سیمه
• تغذیه : DC
• ولتاژ تغذیه : 12 تا 24 ولت DC
• محدوده تغذیه : 6 تا 36 ولت DC
• فاصله تشخیص : 5 میلی‌متر ±10%
• فاصله تنظیم : 0 تا 4 میلی‌متر
• فرکانس پاسخ : 0.5 کیلوهرتز
• جریان مصرفی : حداکثر 13 میلی‌آمپر
• جریان خروجی : حداکثر 200 میلی‌آمپر
• درجه حفاظت : IP67
• جنس بدنه : برنج با روکش نیکل
• طول کابل : 2 متر
• کاربرد : تشخیص حضور و سطح مواد

نکته مهم

قبل از خرید سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B1-Z/P3، نوع خروجی PNP چهار سیمه NO+NC، محدوده تغذیه 6 تا 36 ولت DC، فاصله تشخیص 5 میلی‌متر و رزوه M18×1 را با مشخصات PLC و مدار کنترل خود مطابقت دهید. مشخصات رسمی OMCH برای سری B1، تغذیه نامی 12 تا 24 ولت DC و محدوده قابل قبول 6 تا 36 ولت DC را اعلام می‌کند.

در سنسورهای خازنی، فاصله تشخیص فقط به فاصله فیزیکی جسم وابسته نیست و جنس، اندازه و ویژگی دی‌الکتریک ماده نیز روی عملکرد تأثیر می‌گذارد. بنابراین برای کاربردهای حساس، فاصله نصب نهایی بهتر است با ماده واقعی مورد استفاده در پروژه آزمایش و تنظیم شود.

کد P3 نیز هنگام خرید اهمیت دارد؛ زیرا در سری ALJC18A3-B1، مدل P1 دارای خروجی PNP-NO، مدل P2 دارای PNP-NC و مدل P3 دارای PNP-NO+NC است.

چرا سنسور مجاورتی خازنی OMCH مدل HLJC18A3-B1-Z/P3 به سیستم برق صنعتی شما کمک می‌کند؟

سنسور HLJC18A3-B1-Z/P3 با تشخیص بدون تماس مواد مختلف، امکان کنترل حضور، سطح و موقعیت مواد را در ماشین‌آلات و تجهیزات صنعتی فراهم می‌کند. خروجی PNP با حالت NO+NC نیز انعطاف مناسبی برای اتصال به PLC و مدارهای فرمان ایجاد می‌کند.

ترکیب فاصله تشخیص 5 میلی‌متر، بدنه M18×1، خروجی PNP چهار سیمه NO+NC، تغذیه 6 تا 36 ولت DC، طراحی Shielded، درجه حفاظت IP67 و کابل 2 متری، این مدل را برای خطوط تولید، ماشین‌آلات بسته‌بندی، سیستم‌های کنترل سطح و تجهیزات اتوماسیون صنعتی به گزینه‌ای کاربردی تبدیل می‌کند.
