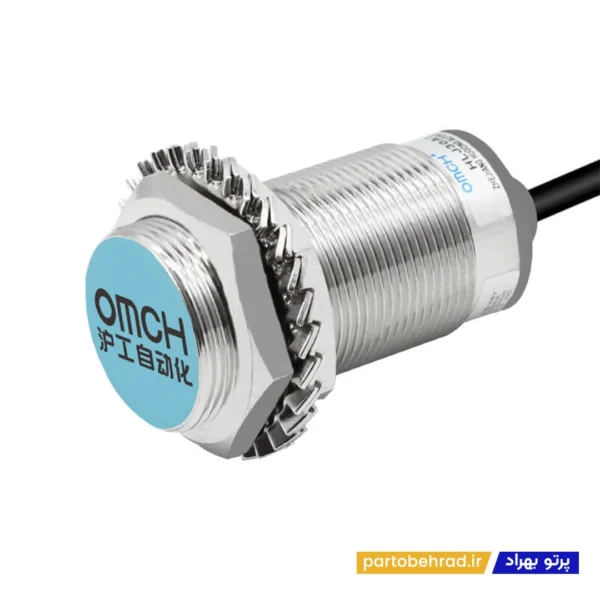

سنسور خازنی OMCH مدل HLJC30A3-H1-J/A1

سنسور خازنی OMCH مدل HLJC30A3-H1-J/A1 یک سنسور مجاورتی خازنی با بدنه فلزی M30×1.5 است که برای تشخیص بدون تماس انواع مواد و اجسام مورد استفاده قرار می‌گیرد. برخلاف سنسورهای القایی که عمدتاً برای تشخیص فلزات به کار می‌روند، سنسور خازنی می‌تواند تغییرات ظرفیت خازنی ناشی از نزدیک شدن مواد مختلف را تشخیص دهد؛ به همین دلیل برای تشخیص موادی مانند پلاستیک، شیشه، چوب، پودر، دانه، مایعات و سایر مواد دی‌الکتریک نیز کاربرد دارد.

مدل HLJC30A3-H1-J/A1 از نوع AC دو سیمه با خروجی NO است و برای استفاده در مدارهای کنترل صنعتی طراحی شده است. این مدل دارای نصب Shielded، فاصله تشخیص اسمی 10 میلی‌متر ±10%، محدوده تنظیم 0 تا 8 میلی‌متر و درجه حفاظت IP67 است. تغذیه مدل‌های AC این سری 110 تا 220 ولت AC بوده و محدوده کاری آن 90 تا 250 ولت AC است.

چرا سنسور خازنی OMCH مدل HLJC30A3-H1-J/A1 انتخاب مناسبی است؟

یکی از مهم‌ترین مزیت‌های HLJC30A3-H1-J/A1 قابلیت تشخیص موادی است که الزاماً فلزی نیستند. تغییر ثابت دی‌الکتریک ماده در نزدیکی سطح سنسور باعث تغییر ظرفیت خازنی شده و سنسور می‌تواند این تغییر را به سیگنال خروجی تبدیل کند. به همین دلیل سنسورهای خازنی در کاربردهایی مانند تشخیص سطح مواد، حضور مواد اولیه و کنترل عبور محصولات کاربرد زیادی دارند.

این مدل با بدنه M30×1.5 و طراحی Shielded ساخته شده و برای نصب در تجهیزات صنعتی مناسب است. فاصله تشخیص 10 میلی‌متر نیز امکان تشخیص مواد را بدون تماس مستقیم با سطح فراهم می‌کند. البته فاصله واقعی تشخیص به جنس، اندازه، شکل و ثابت دی‌الکتریک جسم مورد نظر بستگی دارد.

پسوند J/A1 در این مدل نشان‌دهنده نسخه AC دو سیمه با خروجی Normally Open است. در همین سری، نسخه A2 دارای خروجی NC است و مدل‌های N و P برای خروجی‌های DC از نوع NPN و PNP ارائه می‌شوند.

کاربردهای سنسور خازنی OMCH مدل HLJC30A3-H1-J/A1

تشخیص حضور مواد غیرفلزی

تشخیص سطح مایعات

تشخیص سطح پودر و مواد دانه‌ای

تشخیص مواد پلاستیکی

تشخیص شیشه و سرامیک

تشخیص چوب و مواد عایق

کنترل سطح مخازن

تشخیص عبور محصولات در خطوط تولید

شمارش محصولات

ماشین‌آلات بسته‌بندی

سیستم‌های انتقال مواد

تجهیزات اتوماسیون صنعتی

مدارهای فرمان و کنترل

تابلو برق و تجهیزات صنعتی

ویژگی‌های تکمیلی سنسور خازنی OMCH مدل HLJC30A3-H1-J/A1

برند : OMCH

مدل : HLJC30A3-H1-J/A1

نوع محصول : سنسور خازنی

نوع سنسور : Capacitive Proximity Sensor

نوع نصب : Shielded

نوع خروجی : AC دو سیمه

حالت خروجی : NO

تعداد سیم : 2 سیمه

نوع تغذیه : AC

ولتاژ نامی : 110 تا 220 ولت AC

محدوده تغذیه : 90 تا 250 ولت AC

فرکانس تغذیه : 50/60 هرتز

فاصله تشخیص : 10 میلی‌متر ±10%

فاصله تنظیم : 0 تا 8 میلی‌متر

فاصله تأخیر : حداکثر 10% فاصله تشخیص

نوع جسم قابل تشخیص : مواد دی‌الکتریک و مواد مختلف

جسم استاندارد تشخیص : آهن SPCC با ابعاد 50×50×1 میلی‌متر

فرکانس پاسخ : 25 هرتز AC

جریان مصرفی : حداکثر 1.7 میلی‌آمپر

خروجی کنترلی : حداکثر 200 میلی‌آمپر

حفاظت مدار : حفاظت در برابر Surge

ولتاژ تحمل : AC 1000V / 50-60Hz به مدت یک دقیقه

مقاومت عایقی : حداقل 50 مگااهم

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری : 35 تا 95 درصد RH

رزوه بدنه : M30×1.5

جنس بدنه : برنج با روکش نیکل

جنس سطح تشخیص : ABS

طول کابل : 2 متر

مزایا و معایب سنسور خازنی OMCH مدل HLJC30A3-H1-J/A1

مزایا

قابلیت تشخیص مواد غیرفلزی

مناسب برای تشخیص مایعات و مواد پودری

فاصله تشخیص 10 میلی‌متر

بدنه فلزی M30

طراحی Shielded

خروجی AC دو سیمه

حالت خروجی NO

محدوده تغذیه وسیع 90 تا 250 ولت AC

درجه حفاظت IP67

بدنه برنجی با روکش نیکل

تشخیص بدون تماس

مناسب برای کنترل سطح مواد

مناسب برای خطوط تولید و اتوماسیون صنعتی

معایب

برای تشخیص سریع قطعات با سرعت بالا، فرکانس پاسخ 25 هرتز محدودیت ایجاد می‌کند.

فاصله تشخیص واقعی به جنس و اندازه ماده مورد تشخیص وابسته است.

برای استفاده با PLC باید نوع ورودی و مدار واسط با خروجی AC دو سیمه سازگار باشد.

مدل A1 فقط حالت NO را ارائه می‌دهد.

برای کاربردهای DC باید از مدل‌های N یا P سازگار استفاده شود.

ویژگی‌های کوتاه سنسور خازنی OMCH مدل HLJC30A3-H1-J/A1

• برند : OMCH
• مدل : HLJC30A3-H1-J/A1
• نوع سنسور : خازنی
• نوع نصب : Shielded
• خروجی : AC دو سیمه
• حالت خروجی : NO
• تغذیه : AC
• ولتاژ تغذیه : 110 تا 220 ولت AC
• محدوده تغذیه : 90 تا 250 ولت AC
• فاصله تشخیص : 10 میلی‌متر ±10%
• فاصله تنظیم : 0 تا 8 میلی‌متر
• فرکانس پاسخ : 25 هرتز
• جریان مصرفی : حداکثر 1.7 میلی‌آمپر
• جریان خروجی : حداکثر 200 میلی‌آمپر
• بدنه : M30×1.5
• جنس بدنه : برنج با روکش نیکل
• درجه حفاظت : IP67
• طول کابل : 2 متر
• کاربرد : تشخیص حضور و سطح مواد مختلف

نکته مهم

قبل از خرید سنسور خازنی OMCH مدل HLJC30A3-H1-J/A1، حتماً نوع تغذیه AC، خروجی دو سیمه NO، ولتاژ مورد نیاز مدار و فاصله تشخیص را با تجهیزات خود مطابقت دهید.

همچنین فاصله تشخیص 10 میلی‌متر یک مقدار اسمی است و عملکرد سنسور برای مواد مختلف یکسان نیست. نوع ماده، اندازه جسم، شکل آن و ویژگی‌های دی‌الکتریک می‌توانند روی فاصله واقعی تشخیص تأثیر بگذارند. در کاربردهای تشخیص سطح نیز بهتر است سنسور به‌گونه‌ای نصب شود که تغییر سطح ماده باعث تغییر قابل اطمینان در سیگنال خروجی شود.

در خانواده ALJC30A3-H1، مدل‌های N1، N2 و N3 به‌ترتیب NPN با حالت‌های NO، NC و NO+NC هستند و مدل‌های P1، P2 و P3 نیز PNP با حالت‌های NO، NC و NO+NC را ارائه می‌کنند. مدل‌های AC دو سیمه A1 و A2 به‌ترتیب دارای خروجی NO و NC هستند.

چرا سنسور خازنی OMCH مدل HLJC30A3-H1-J/A1 به سیستم برق صنعتی شما کمک می‌کند؟

سنسور HLJC30A3-H1-J/A1 با تشخیص بدون تماس مواد مختلف، امکان کنترل حضور، عبور یا سطح مواد را در بسیاری از فرآیندهای صنعتی فراهم می‌کند. این ویژگی مخصوصاً در سیستم‌هایی که تشخیص فلز کافی نیست و باید موادی مانند پلاستیک، پودر، دانه یا مایعات نیز شناسایی شوند، اهمیت زیادی دارد.

بدنه M30×1.5، طراحی Shielded، فاصله تشخیص 10 میلی‌متر، خروجی AC دو سیمه NO، درجه حفاظت IP67 و ساختار مناسب برای محیط صنعتی، این مدل را برای ماشین‌آلات، تجهیزات بسته‌بندی، مخازن، خطوط تولید و سیستم‌های اتوماسیون صنعتی به گزینه‌ای کاربردی تبدیل می‌کند.
