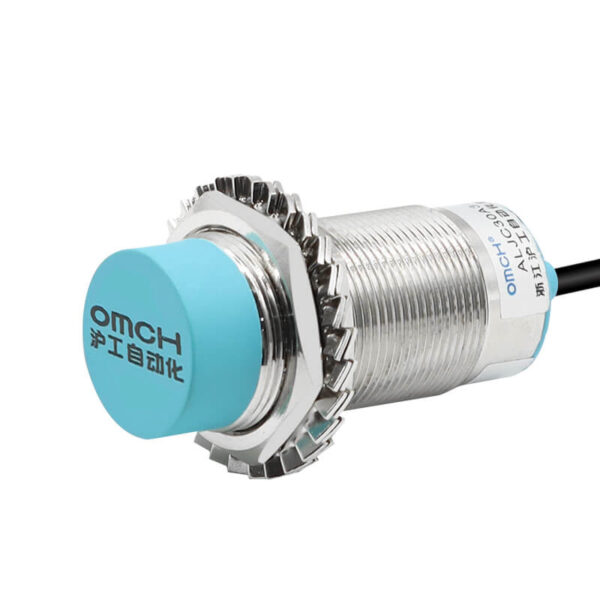

سنسور خازنی OMCH مدل HLJC30A3-H1-Z/N3

سنسور خازنی OMCH مدل HLJC30A3-H1-Z/N3 یک سنسور مجاورتی خازنی صنعتی با بدنه فلزی M30×1.5 است که برای تشخیص بدون تماس انواع مواد و اجسام در ماشین‌آلات، خطوط تولید، تجهیزات اتوماسیون صنعتی و سیستم‌های کنترل مورد استفاده قرار می‌گیرد. برخلاف سنسورهای القایی که بیشتر برای تشخیص فلزات طراحی شده‌اند، سنسور خازنی می‌تواند مواد مختلف رسانا و غیررسانا مانند پلاستیک، شیشه، چوب، پودر، مواد دانه‌ای و مایعات را نیز تشخیص دهد.

مدل HLJC30A3-H1-Z/N3 دارای خروجی NPN با حالت NO+NC و تغذیه DC است. این سنسور از نوع Shielded بوده و فاصله تشخیص نامی آن 10 میلی‌متر ±10% است. فاصله تنظیم این مدل نیز 0 تا 8 میلی‌متر اعلام شده است. به دلیل خروجی چهار سیمه NPN-NO+NC، می‌توان از دو وضعیت خروجی در مدار کنترل استفاده کرد و انعطاف بیشتری در طراحی سیستم داشت.

چرا سنسور خازنی OMCH مدل HLJC30A3-H1-Z/N3 انتخاب مناسبی است؟

یکی از مهم‌ترین مزایای HLJC30A3-H1-Z/N3 قابلیت تشخیص مواد مختلف بدون نیاز به تماس مستقیم است. عملکرد سنسور خازنی بر اساس تغییر ظرفیت خازنی در هنگام نزدیک شدن جسم به سطح تشخیص انجام می‌شود؛ بنابراین کاربرد آن تنها به قطعات فلزی محدود نیست. این ویژگی باعث شده سنسورهای خازنی در کنترل سطح مخازن، تشخیص وجود مواد اولیه، تشخیص محصولات و کنترل عبور مواد در خطوط تولید کاربرد گسترده‌ای داشته باشند.

فاصله تشخیص 10 میلی‌متر این مدل برای بسیاری از کاربردهای عمومی صنعتی مناسب است. البته این مقدار یک فاصله نامی است و فاصله واقعی تشخیص برای مواد مختلف می‌تواند متفاوت باشد. جنس، اندازه، شکل، ضخامت و ویژگی‌های دی‌الکتریک جسم هدف بر عملکرد سنسور تأثیر می‌گذارند. طبق مشخصات رسمی OMCH، جسم قابل تشخیص برای این خانواده هر ماده دی‌الکتریک معرفی شده است.

ساختار Shielded نیز باعث می‌شود سنسور برای نصب در فضاهای محدودتر و نزدیک به اجزای فلزی اطراف مناسب باشد. بدنه M30×1.5، سطح تشخیص ABS و درجه حفاظت IP67 نیز آن را برای بسیاری از محیط‌های صنعتی مناسب می‌کند.

کاربردهای سنسور خازنی OMCH مدل HLJC30A3-H1-Z/N3

تشخیص حضور مواد پلاستیکی

تشخیص شیشه و سرامیک

تشخیص چوب و مواد عایق

تشخیص سطح مایعات

کنترل سطح مواد در مخازن

تشخیص پودر و مواد دانه‌ای

تشخیص وجود مواد اولیه

تشخیص عبور محصولات در خطوط تولید

شمارش محصولات

ماشین‌آلات بسته‌بندی

سیستم‌های انتقال مواد

ماشین‌آلات صنعتی

خطوط مونتاژ

تجهیزات اتوماسیون صنعتی

مدارهای فرمان و کنترل

تابلو برق و تجهیزات کنترلی

ویژگی‌های تکمیلی سنسور خازنی OMCH مدل HLJC30A3-H1-Z/N3

برند : OMCH

مدل : HLJC30A3-H1-Z/N3

نوع محصول : سنسور خازنی

نوع سنسور : Capacitive Proximity Sensor

نوع نصب : Shielded

نوع خروجی : NPN

حالت خروجی : NO+NC

تعداد سیم : 4 سیمه

نوع تغذیه : DC

ولتاژ نامی : 12 تا 24 ولت DC

محدوده تغذیه : 6 تا 36 ولت DC

فاصله تشخیص : 10 میلی‌متر ±10%

فاصله تنظیم : 0 تا 8 میلی‌متر

فاصله تأخیر : حداکثر 10% فاصله تشخیص

نوع جسم قابل تشخیص : هر ماده دی‌الکتریک

جسم استاندارد تشخیص : آهن SPCC با ابعاد 50×50×1 میلی‌متر

فرکانس پاسخ : 0.5 کیلوهرتز DC

جریان مصرفی : حداکثر 13 میلی‌آمپر

خروجی کنترلی : حداکثر 200 میلی‌آمپر

حفاظت مدار : حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار

ولتاژ تحمل : AC1000V / 50-60Hz به مدت یک دقیقه

مقاومت عایقی : حداقل 50 مگااهم

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری : 35 تا 95 درصد RH

رزوه بدنه : M30×1.5

جنس بدنه : برنج با روکش نیکل

جنس سطح تشخیص : ABS

طول کابل : 2 متر

مزایا و معایب سنسور خازنی OMCH مدل HLJC30A3-H1-Z/N3

مزایا

قابلیت تشخیص مواد فلزی و غیرفلزی

مناسب برای تشخیص مایعات و مواد پودری

فاصله تشخیص 10 میلی‌متر

طراحی Shielded

بدنه صنعتی M30

خروجی NPN

حالت خروجی NO+NC

تعداد سیم 4 رشته

تغذیه DC

محدوده تغذیه 6 تا 36 ولت DC

درجه حفاظت IP67

بدنه برنجی با روکش نیکل

سطح تشخیص ABS

تشخیص بدون تماس

حفاظت در برابر اتصال معکوس

حفاظت در برابر Surge

حفاظت در برابر اتصال کوتاه بار

مناسب برای اتصال به PLC و مدارهای کنترل

کابل 2 متری

معایب

فاصله تشخیص واقعی برای همه مواد یکسان نیست.

برای کاربردهای بسیار سریع، فرکانس پاسخ 0.5 کیلوهرتز باید با نیاز سیستم بررسی شود.

خروجی NPN باید با ورودی PLC یا کنترلر سازگار باشد.

ساختار Shielded ممکن است برای برخی چیدمان‌های خاص به فضای نصب متفاوتی نسبت به مدل‌های Non-Flush نیاز داشته باشد.

مدل N3 برای کاربردهایی که تنها یک وضعیت NO یا NC نیاز دارند، ممکن است امکانات بیشتری از نیاز واقعی سیستم ارائه دهد.

ویژگی‌های کوتاه سنسور خازنی OMCH مدل HLJC30A3-H1-Z/N3

• برند : OMCH
• مدل : HLJC30A3-H1-Z/N3
• نوع سنسور : خازنی
• نوع نصب : Shielded
• خروجی : NPN
• حالت خروجی : NO+NC
• تعداد سیم : 4 سیمه
• تغذیه : DC
• ولتاژ تغذیه : 12 تا 24 ولت DC
• محدوده تغذیه : 6 تا 36 ولت DC
• فاصله تشخیص : 10 میلی‌متر ±10%
• فاصله تنظیم : 0 تا 8 میلی‌متر
• فرکانس پاسخ : 0.5 کیلوهرتز
• جریان مصرفی : حداکثر 13 میلی‌آمپر
• جریان خروجی : حداکثر 200 میلی‌آمپر
• بدنه : M30×1.5
• جنس بدنه : برنج با روکش نیکل
• سطح تشخیص : ABS
• درجه حفاظت : IP67
• طول کابل : 2 متر
• کاربرد : تشخیص حضور، سطح و عبور مواد مختلف

نکته مهم

قبل از خرید سنسور خازنی OMCH مدل HLJC30A3-H1-Z/N3، نوع خروجی NPN، حالت NO+NC، تعداد سیم، ولتاژ تغذیه 12 تا 24 ولت DC، فاصله تشخیص 10 میلی‌متر و نوع نصب Shielded را با مشخصات PLC و مدار کنترل خود مطابقت دهید.

در کدگذاری این خانواده، N1 نشان‌دهنده خروجی NPN-NO، N2 نشان‌دهنده NPN-NC و N3 نشان‌دهنده خروجی NPN-NO+NC است. بنابراین مدل N3 نسبت به مدل‌های N1 و N2 انعطاف بیشتری در مدار فرمان دارد. نسخه‌های P1، P2 و P3 همین ساختار را با خروجی PNP ارائه می‌کنند.

همچنین باید به تفاوت مدل H1 با مدل H توجه کرد. مدل H1 دارای ساختار Shielded و فاصله تشخیص 10 میلی‌متر است، در حالی که مدل H با ساختار Unshielded/Non-Flush فاصله تشخیص 20 میلی‌متر دارد. بنابراین اگر فضای نصب محدود است و فاصله تشخیص 10 میلی‌متر برای پروژه کافی است، مدل H1 می‌تواند انتخاب مناسب‌تری باشد؛ اما برای فاصله تشخیص بیشتر باید سری H بررسی شود.

چرا سنسور خازنی OMCH مدل HLJC30A3-H1-Z/N3 به سیستم برق صنعتی شما کمک می‌کند؟

سنسور HLJC30A3-H1-Z/N3 امکان تشخیص بدون تماس مواد مختلف را در فرآیندهای صنعتی فراهم می‌کند. این ویژگی در کاربردهایی که جسم هدف فلزی نیست اهمیت زیادی دارد؛ برای مثال در خطوط بسته‌بندی می‌توان از سنسور خازنی برای تشخیص وجود محصول، کنترل سطح مواد یا شناسایی عبور مواد استفاده کرد.

ترکیب بدنه M30×1.5، طراحی Shielded، فاصله تشخیص 10 میلی‌متر، خروجی NPN با حالت NO+NC، تغذیه DC، درجه حفاظت IP67 و قابلیت تشخیص مواد دی‌الکتریک، این مدل را برای ماشین‌آلات، خطوط تولید، تجهیزات بسته‌بندی، مخازن و سیستم‌های اتوماسیون صنعتی به گزینه‌ای کاربردی تبدیل می‌کند.
