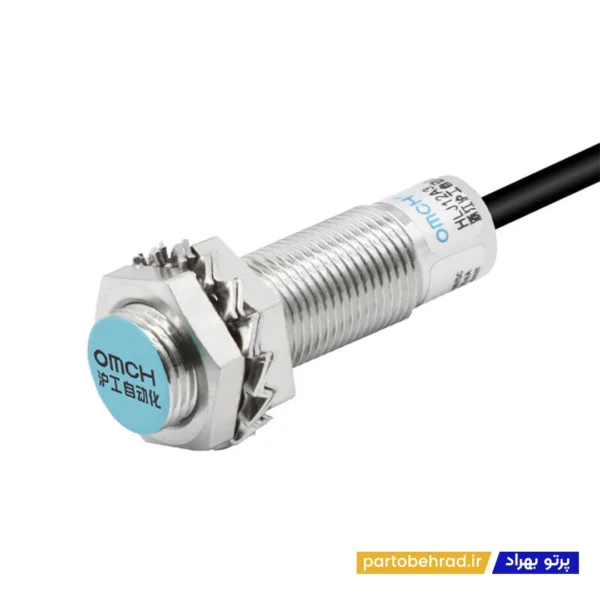

سنسور القایی OMCH مدل HLJ12A3-2-Z/P3-T

سنسور القایی OMCH مدل HLJ12A3-2-Z/P3-T یکی از سنسورهای کاربردی برای تشخیص بدون تماس قطعات فلزی در سیستم های اتوماسیون صنعتی، ماشین آلات، خطوط تولید، تابلوهای برق و تجهیزات کنترل است. این سنسور با بدنه رزوه ای M12×1، طراحی شیلددار و فاصله تشخیص 2 میلی متر، برای تشخیص حضور، موقعیت و حرکت قطعات فلزی در کاربردهای صنعتی مورد استفاده قرار می گیرد.

مدل HLJ12A3-2-Z/P3-T دارای خروجی PNP با عملکرد NO+NC است و از نوع چهار سیمه محسوب می شود. این مدل برای استفاده در مدارهای کنترل و سیستم های اتوماسیون که به دو وضعیت Normally Open و Normally Closed نیاز دارند، گزینه ای کاربردی است. مشخصات رسمی خانواده HLJ12A3-2 شامل تغذیه DC 12 تا 24 ولت، محدوده 6 تا 36 ولت DC، فرکانس پاسخ 1 کیلوهرتز، درجه حفاظت IP67 و کابل 2 متری است.

چرا سنسور القایی OMCH مدل HLJ12A3-2-Z/P3-T انتخاب مناسبی است؟

سنسور القایی OMCH مدل HLJ12A3-2-Z/P3-T امکان تشخیص قطعات فلزی را بدون تماس مستقیم فراهم می کند. فاصله تشخیص این مدل 2 میلی متر ±10 درصد و فاصله تنظیم آن 0 تا 1.6 میلی متر است. هدف استاندارد تشخیص نیز آهن SPCC با ابعاد 12×12×1 میلی متر اعلام شده است.

خروجی PNP با عملکرد NO+NC یکی از ویژگی های مهم این مدل است. این ساختار امکان استفاده از هر دو وضعیت باز و بسته در مدار کنترل را فراهم می کند و برای سیستم هایی که به انعطاف بیشتر در دریافت سیگنال نیاز دارند، مناسب است.

طراحی شیلددار یا Shielded این سنسور برای نصب در محیط هایی که فضای نصب محدود است، کاربرد مناسبی دارد. بدنه M12×1 نیز امکان نصب سنسور در ماشین آلات و تجهیزات صنعتی مختلف را فراهم می کند.

کاربردهای سنسور القایی OMCH مدل HLJ12A3-2-Z/P3-T در سیستم های برق صنعتی

تشخیص حضور قطعات فلزی

تشخیص موقعیت قطعات فلزی در ماشین آلات

کنترل موقعیت مکانیکی تجهیزات

تشخیص انتهای مسیر قطعات

استفاده به عنوان ورودی PNP در PLC

سیستم های اتوماسیون صنعتی

ماشین آلات بسته بندی

ماشین آلات مونتاژ

سیستم های نوار نقاله

خطوط تولید صنعتی

تابلوهای برق و تجهیزات کنترل

شمارش قطعات فلزی در فرآیندهای صنعتی

ویژگی های تکمیلی سنسور القایی OMCH مدل HLJ12A3-2-Z/P3-T

نوع سنسور، القایی و مجاورتی

برند، OMCH

مدل، HLJ12A3-2-Z/P3-T

سایز رزوه، M12×1

نوع نصب، Shielded یا شیلددار

نوع خروجی، PNP

حالت خروجی، NO+NC

تعداد سیم، 4 سیمه

فاصله تشخیص، 2 میلی متر ±10 درصد

فاصله تنظیم، 0 تا 1.6 میلی متر

فاصله تأخیر، حداکثر 10 درصد فاصله تشخیص

ولتاژ نامی، DC 12 تا 24 ولت

محدوده ولتاژ تغذیه، DC 6 تا 36 ولت

فرکانس پاسخ، DC برابر با 1 کیلوهرتز

جریان مصرفی، حداکثر 13 میلی آمپر

جریان خروجی کنترلی، حداکثر 200 میلی آمپر

هدف تشخیص، فلزات مغناطیسی

هدف استاندارد، آهن SPCC با ابعاد 12×12×1 میلی متر

جنس بدنه، برنج با آبکاری نیکل

جنس سطح تشخیص، ABS

درجه حفاظت، IP67

محدوده دمای کاری، 30- تا 65+ درجه سانتی گراد

رطوبت کاری، 35 تا 95 درصد RH

مقاومت عایقی، حداقل 50 مگااهم

طول کابل، 2 متر

مزایا و معایب سنسور القایی OMCH مدل HLJ12A3-2-Z/P3-T

مزایا

تشخیص بدون تماس قطعات فلزی

فاصله تشخیص 2 میلی متر

خروجی PNP

عملکرد NO+NC

چهار سیمه

مناسب برای سیستم های کنترل و PLC

بدنه کوچک M12×1

طراحی شیلددار

فرکانس پاسخ 1 کیلوهرتز

درجه حفاظت IP67

مقاومت مناسب در برابر شرایط محیطی صنعتی

حفاظت در برابر اتصال معکوس

حفاظت در برابر اضافه ولتاژ

حفاظت در برابر اتصال کوتاه بار

کابل 2 متری

بدنه برنجی با آبکاری نیکل

معایب

این مدل دارای خروجی PNP است و برای مدارهایی که به خروجی NPN نیاز دارند باید مدل NPN مناسب انتخاب شود.

به دلیل عملکرد NO+NC و چهار سیمه بودن، سیم بندی باید مطابق نقشه اتصال صحیح انجام شود.

فاصله تشخیص 2 میلی متر است و برای عملکرد پایدار باید فاصله مناسب میان سنسور و قطعه هدف رعایت شود.

ویژگی های کوتاه سنسور القایی OMCH مدل HLJ12A3-2-Z/P3-T

• برند: OMCH
• مدل: HLJ12A3-2-Z/P3-T
• نوع محصول: سنسور القایی
• سایز رزوه: M12×1
• نوع نصب: Shielded
• نوع خروجی: PNP
• حالت خروجی: NO+NC
• تعداد سیم: 4 سیمه
• فاصله تشخیص: 2 میلی متر ±10 درصد
• فاصله تنظیم: 0 تا 1.6 میلی متر
• ولتاژ کاری: DC 12 تا 24 ولت
• محدوده ولتاژ: DC 6 تا 36 ولت
• فرکانس پاسخ: 1kHz
• جریان مصرفی: حداکثر 13mA
• جریان خروجی: حداکثر 200mA
• هدف تشخیص: فلزات مغناطیسی
• درجه حفاظت: IP67
• طول کابل: 2 متر

نکته مهم

قبل از خرید سنسور القایی OMCH مدل HLJ12A3-2-Z/P3-T، نوع خروجی PNP، عملکرد NO+NC، تعداد سیم ها، ولتاژ تغذیه و فاصله تشخیص را با PLC یا مدار کنترل خود مطابقت دهید. فاصله تشخیص این مدل 2 میلی متر ±10 درصد و محدوده تنظیم آن 0 تا 1.6 میلی متر است؛ بنابراین رعایت فاصله مناسب میان سنسور و قطعه هدف برای عملکرد صحیح اهمیت دارد.

چرا سنسور القایی OMCH مدل HLJ12A3-2-Z/P3-T به سیستم برق صنعتی شما کمک می کند؟

در سیستم های برق صنعتی و اتوماسیون، تشخیص دقیق حضور و موقعیت قطعات نقش مهمی در کنترل ماشین آلات دارد. سنسور القایی OMCH مدل HLJ12A3-2-Z/P3-T با تشخیص بدون تماس قطعات فلزی، امکان کنترل موقعیت و حضور قطعات را بدون استفاده از کلیدهای مکانیکی فراهم می کند.

خروجی PNP با عملکرد NO+NC، بدنه M12×1، طراحی شیلددار، فاصله تشخیص 2 میلی متر و درجه حفاظت IP67 باعث شده این مدل برای استفاده در تجهیزات کنترل، ماشین آلات و خطوط تولید گزینه ای کاربردی باشد. فرکانس پاسخ 1 کیلوهرتز نیز امکان استفاده از این سنسور را در بسیاری از فرآیندهای تشخیص و کنترل صنعتی فراهم می کند.

اگر قصد خرید سنسور القایی OMCH مدل HLJ12A3-2-Z/P3-T را دارید، این محصول با خروجی PNP، عملکرد NO+NC، بدنه M12، طراحی شیلددار و قابلیت تشخیص بدون تماس، گزینه ای مناسب برای پروژه های اتوماسیون صنعتی و مدارهای کنترل خواهد بود.
