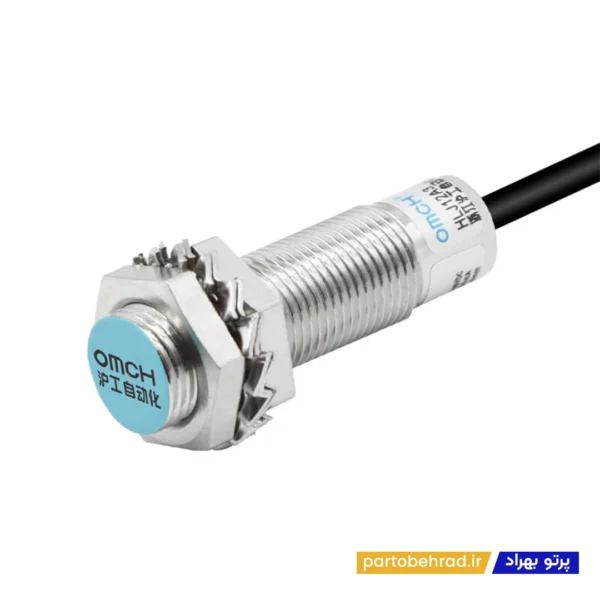

سنسور القایی OMCH مدل HLJ12A3-4-Z/N1-T

سنسور القایی OMCH مدل HLJ12A3-4-Z/N1-T یکی از سنسورهای کاربردی در سیستم های اتوماسیون صنعتی، ماشین آلات، تابلوهای برق و تجهیزات کنترل است که برای تشخیص بدون تماس قطعات فلزی مورد استفاده قرار می گیرد. این مدل با بدنه رزوه ای M12×1، طراحی بدون شیلد و فاصله تشخیص 4 میلی متر، برای تشخیص حضور، موقعیت و حرکت قطعات فلزی در تجهیزات صنعتی گزینه ای مناسب محسوب می شود.

مدل HLJ12A3-4-Z/N1-T دارای خروجی NPN با عملکرد NO یا Normally Open است و برای استفاده در مدارهای کنترل و ورودی های NPN تجهیزات اتوماسیون طراحی شده است. خانواده HLJ12A3-4 دارای تغذیه DC 12 تا 24 ولت، محدوده ولتاژ 6 تا 36 ولت DC، فرکانس پاسخ 1 کیلوهرتز، درجه حفاظت IP67 و کابل 2 متری است.

چرا سنسور القایی OMCH مدل HLJ12A3-4-Z/N1-T انتخاب مناسبی است؟

سنسور القایی OMCH مدل HLJ12A3-4-Z/N1-T امکان تشخیص قطعات فلزی را بدون تماس مستقیم فراهم می کند. فاصله تشخیص این مدل 4 میلی متر ±10 درصد و فاصله تنظیم آن 0 تا 3.6 میلی متر است. هدف استاندارد تشخیص نیز آهن SPCC با ابعاد 15×15×1 میلی متر است.

خروجی NPN و عملکرد NO باعث می شود این سنسور برای مدارهایی که از ورودی NPN استفاده می کنند، گزینه ای مناسب باشد. طراحی سه سیمه نیز سیم بندی متداولی را برای اتصال سنسور به مدار کنترل و تجهیزات صنعتی فراهم می کند.

بدنه M12×1 و طراحی بدون شیلد، این مدل را برای بسیاری از کاربردهای تشخیص فلز در ماشین آلات و خطوط تولید مناسب می کند. همچنین حفاظت در برابر اتصال معکوس، جذب اضافه ولتاژ و اتصال کوتاه بار، از قابلیت های حفاظتی اعلام شده برای مدل های NPN این خانواده است.

کاربردهای سنسور القایی OMCH مدل HLJ12A3-4-Z/N1-T در سیستم های برق صنعتی

تشخیص حضور قطعات فلزی

تشخیص موقعیت قطعات فلزی در ماشین آلات

کنترل موقعیت مکانیکی تجهیزات

تشخیص انتهای مسیر قطعات

استفاده به عنوان ورودی NPN در PLC

سیستم های اتوماسیون صنعتی

ماشین آلات بسته بندی

ماشین آلات مونتاژ

سیستم های نوار نقاله

خطوط تولید صنعتی

تابلوهای برق و تجهیزات کنترل

شمارش قطعات فلزی در فرآیندهای صنعتی

ویژگی های تکمیلی سنسور القایی OMCH مدل HLJ12A3-4-Z/N1-T

نوع سنسور، القایی و مجاورتی

برند، OMCH

مدل، HLJ12A3-4-Z/N1-T

سایز رزوه، M12×1

نوع نصب، Unshielded یا بدون شیلد

نوع خروجی، NPN

حالت خروجی، NO

تعداد سیم، 3 سیمه

فاصله تشخیص، 4 میلی متر ±10 درصد

فاصله تنظیم، 0 تا 3.6 میلی متر

فاصله تأخیر، حداکثر 10 درصد فاصله تشخیص

ولتاژ نامی، DC 12 تا 24 ولت

محدوده ولتاژ تغذیه، DC 6 تا 36 ولت

فرکانس پاسخ، DC برابر با 1 کیلوهرتز

جریان مصرفی، حداکثر 13 میلی آمپر

جریان خروجی کنترلی، حداکثر 200 میلی آمپر

هدف تشخیص، فلزات مغناطیسی

هدف استاندارد، آهن SPCC با ابعاد 15×15×1 میلی متر

جنس بدنه، برنج با آبکاری نیکل

جنس سطح تشخیص، ABS

درجه حفاظت، IP67

محدوده دمای کاری، 30- تا 65+ درجه سانتی گراد

رطوبت کاری، 35 تا 95 درصد RH

طول کابل، 2 متر

مزایا و معایب سنسور القایی OMCH مدل HLJ12A3-4-Z/N1-T

مزایا

تشخیص بدون تماس قطعات فلزی

فاصله تشخیص 4 میلی متر

خروجی NPN

عملکرد NO

مناسب برای مدارهای کنترل و PLC با ورودی NPN

بدنه کوچک M12×1

طراحی بدون شیلد

فرکانس پاسخ 1 کیلوهرتز

درجه حفاظت IP67

مقاومت مناسب در برابر شرایط محیطی صنعتی

حفاظت در برابر اتصال معکوس

حفاظت در برابر اضافه ولتاژ

حفاظت در برابر اتصال کوتاه بار

کابل 2 متری

بدنه برنجی با آبکاری نیکل

معایب

این مدل دارای خروجی NPN است و برای مدارهایی که به خروجی PNP نیاز دارند باید مدل PNP مناسب انتخاب شود.

حالت خروجی این مدل NO است و برای کاربردهایی که به خروجی NC یا NO+NC نیاز دارند باید مدل دیگری از سری انتخاب شود.

طراحی سنسور بدون شیلد است؛ بنابراین هنگام نصب باید فاصله مناسب از قطعات فلزی اطراف رعایت شود.

فاصله تشخیص اسمی 4 میلی متر است و برای عملکرد دقیق باید فاصله مناسب میان سنسور و قطعه هدف رعایت شود.

ویژگی های کوتاه سنسور القایی OMCH مدل HLJ12A3-4-Z/N1-T

• برند: OMCH
• مدل: HLJ12A3-4-Z/N1-T
• نوع محصول: سنسور القایی
• سایز رزوه: M12×1
• نوع نصب: Unshielded
• نوع خروجی: NPN
• حالت خروجی: NO
• تعداد سیم: 3 سیمه
• فاصله تشخیص: 4 میلی متر ±10 درصد
• فاصله تنظیم: 0 تا 3.6 میلی متر
• ولتاژ کاری: DC 12 تا 24 ولت
• محدوده ولتاژ: DC 6 تا 36 ولت
• فرکانس پاسخ: 1kHz
• جریان مصرفی: حداکثر 13mA
• جریان خروجی: حداکثر 200mA
• درجه حفاظت: IP67
• طول کابل: 2 متر

نکته مهم

قبل از خرید سنسور القایی OMCH مدل HLJ12A3-4-Z/N1-T، نوع خروجی NPN، حالت NO، تعداد سیم ها، ولتاژ تغذیه و فاصله تشخیص را با PLC یا مدار کنترل خود مطابقت دهید. این خانواده برای تغذیه DC طراحی شده و محدوده ولتاژ آن 6 تا 36 ولت DC است. همچنین فاصله تشخیص اسمی 4 میلی متر ±10 درصد است؛ بنابراین فاصله مناسب میان سنسور و قطعه هدف باید هنگام نصب رعایت شود.

چرا سنسور القایی OMCH مدل HLJ12A3-4-Z/N1-T به سیستم برق صنعتی شما کمک می کند؟

در سیستم های برق صنعتی و اتوماسیون، تشخیص دقیق حضور و موقعیت قطعات نقش مهمی در کنترل ماشین آلات دارد. سنسور القایی OMCH مدل HLJ12A3-4-Z/N1-T با تشخیص بدون تماس قطعات فلزی، امکان کنترل موقعیت و حضور قطعات را بدون استفاده از کلیدهای مکانیکی فراهم می کند.

خروجی NPN، عملکرد NO، بدنه M12×1، فاصله تشخیص 4 میلی متر و درجه حفاظت IP67 باعث شده این مدل برای استفاده در تجهیزات کنترل، ماشین آلات و خطوط تولید گزینه ای کاربردی باشد. فرکانس پاسخ 1 کیلوهرتز نیز آن را برای بسیاری از فرآیندهای تشخیص و کنترل صنعتی مناسب می کند.

اگر قصد خرید سنسور القایی OMCH مدل HLJ12A3-4-Z/N1-T را دارید، این محصول با خروجی NPN، عملکرد NO، بدنه M12، طراحی بدون شیلد و قابلیت تشخیص بدون تماس، گزینه ای مناسب برای بسیاری از پروژه های اتوماسیون صنعتی و مدارهای کنترل خواهد بود.
