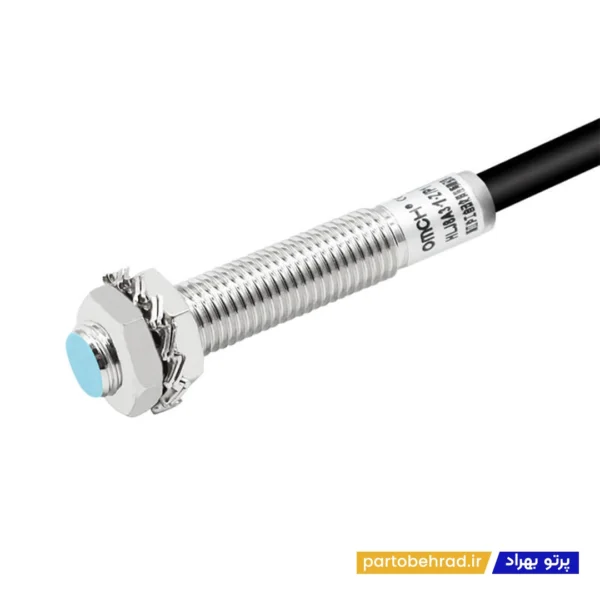

سنسور القایی OMCH مدل HLJ12A3-2-Z/N1

سنسور القایی OMCH مدل HLJ12A3-2-Z/N1 یکی از سنسورهای مجاورتی صنعتی برای تشخیص بدون تماس قطعات فلزی در ماشین‌آلات، خطوط تولید، سیستم‌های اتوماسیون و تجهیزات کنترلی است. این مدل با بدنه M12×1، طراحی شیلد و خروجی NPN از نوع NO، برای کاربردهایی که به تشخیص دقیق حضور یا موقعیت قطعات فلزی و ارسال سیگنال به PLC یا کنترلر صنعتی نیاز دارند، گزینه‌ای کاربردی محسوب می‌شود.

سنسور القایی OMCH مدل HLJ12A3-2-Z/N1 دارای فاصله تشخیص اسمی 2 میلی‌متر ±10 درصد و فاصله تنظیم 0 تا 1.6 میلی‌متر است. این مدل برای تشخیص فلزات مغناطیسی طراحی شده و در صورت استفاده از فلزات غیرمغناطیسی، فاصله تشخیص کاهش پیدا می‌کند. طراحی شیلد نیز برای نصب سنسور در محل‌های محدود و نزدیک به قطعات فلزی مناسب است.

چرا سنسور القایی OMCH مدل HLJ12A3-2-Z/N1 انتخاب مناسبی است؟

سنسور القایی OMCH مدل HLJ12A3-2-Z/N1 به دلیل ابعاد استاندارد M12×1، طراحی شیلد، فاصله تشخیص 2 میلی‌متر و خروجی NPN از نوع NO، برای تشخیص حضور و کنترل موقعیت قطعات فلزی در سیستم‌های اتوماسیون صنعتی مناسب است.

خروجی NPN و حالت NO این مدل برای مدارهایی مناسب است که هنگام تشخیص قطعه به سیگنال Normally Open نیاز دارند. سه سیمه بودن سنسور نیز اتصال آن را در مدارهای کنترل DC و ورودی‌های سازگار PLC ساده‌تر می‌کند.

این مدل با تغذیه DC در محدوده 6 تا 36 ولت و ولتاژ نامی 12 تا 24 ولت کار می‌کند. فرکانس پاسخ DC حداکثر 1 کیلوهرتز، جریان مصرفی حداکثر 13 میلی‌آمپر و خروجی کنترلی حداکثر 200 میلی‌آمپر است.

کاربردهای سنسور القایی OMCH مدل HLJ12A3-2-Z/N1

تشخیص حضور قطعات فلزی

تشخیص موقعیت قطعات در ماشین‌آلات

کنترل انتهای مسیر حرکت تجهیزات

سیستم‌های اتوماسیون صنعتی

تابلوهای برق و مدارهای فرمان

کنترل موقعیت قطعات متحرک

ماشین‌آلات بسته‌بندی

خطوط تولید

سیستم‌های نوار نقاله

تجهیزات مونتاژ صنعتی

سیستم‌های شمارش و کنترل قطعات

اتصال به PLC و کنترلرهای صنعتی

ویژگی‌های تکمیلی سنسور القایی OMCH مدل HLJ12A3-2-Z/N1

نوع محصول سنسور مجاورتی القایی

برند OMCH

مدل HLJ12A3-2-Z/N1

نوع نصب شیلد

رزوه M12×1

نوع تغذیه DC

نوع خروجی NPN

حالت خروجی NO

تعداد سیم 3 سیمه

فاصله تشخیص 2 میلی‌متر ±10 درصد

فاصله تنظیم 0 تا 1.6 میلی‌متر

فاصله تأخیر حداکثر 10 درصد فاصله تشخیص

نوع قطعه قابل تشخیص فلزات مغناطیسی

قطعه استاندارد تشخیص آهن SPCC با ابعاد 12×12×1 میلی‌متر

ولتاژ نامی DC 12 تا 24 ولت

محدوده ولتاژ DC 6 تا 36 ولت

فرکانس پاسخ DC حداکثر 1 کیلوهرتز

جریان مصرفی حداکثر 13 میلی‌آمپر

خروجی کنترلی حداکثر 200 میلی‌آمپر

حفاظت در برابر اتصال معکوس

حفاظت در برابر اضافه‌ولتاژ

حفاظت در برابر اتصال کوتاه بار

ولتاژ عایقی AC1000V در فرکانس 50/60 هرتز به مدت 1 دقیقه

مقاومت عایقی حداقل 50MΩ

درجه حفاظت IP67

جنس بدنه برنج آبکاری‌شده با نیکل

جنس سطح تشخیص ABS

دمای کاری و نگهداری 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری و نگهداری 35 تا 95 درصد RH

طول کابل 2 متر

مزایا و معایب سنسور القایی OMCH مدل HLJ12A3-2-Z/N1

مزایا

بدنه استاندارد M12×1

طراحی شیلد مناسب برای نصب صنعتی

خروجی NPN

حالت خروجی NO

سه سیمه بودن

فاصله تشخیص 2 میلی‌متر

فرکانس پاسخ DC تا 1 کیلوهرتز

مناسب برای اتصال به PLC و سیستم‌های کنترل

درجه حفاظت IP67

بدنه فلزی با روکش نیکل

مقاومت مناسب در شرایط صنعتی

مناسب برای تشخیص بدون تماس قطعات فلزی

معایب

برای سیستم‌های PNP باید مدل PNP متناسب با مدار انتخاب شود.

برای کاربردهای AC مناسب نیست و باید مدل متناسب با ولتاژ مدار انتخاب شود.

در صورت تشخیص فلزات غیرمغناطیسی، فاصله تشخیص کاهش پیدا می‌کند.

برای کاربردهایی که فاصله تشخیص بیشتر از 2 میلی‌متر نیاز دارند، باید مدل مناسب‌تری انتخاب شود.

ویژگی‌های کوتاه سنسور القایی OMCH مدل HLJ12A3-2-Z/N1

• برند : OMCH
• مدل : HLJ12A3-2-Z/N1
• نوع سنسور : مجاورتی القایی
• سایز : M12×1
• نوع نصب : شیلد
• نوع تغذیه : DC
• نوع خروجی : NPN
• حالت خروجی : NO
• تعداد سیم : 3 سیمه
• فاصله تشخیص : 2 میلی‌متر ±10 درصد
• فاصله تنظیم : 0 تا 1.6 میلی‌متر
• ولتاژ کاری : DC 12 تا 24 ولت
• محدوده ولتاژ : DC 6 تا 36 ولت
• فرکانس پاسخ : 1 کیلوهرتز
• جریان مصرفی : حداکثر 13 میلی‌آمپر
• خروجی کنترلی : حداکثر 200 میلی‌آمپر
• درجه حفاظت : IP67
• طول کابل : 2 متر
• کاربرد : تشخیص قطعات فلزی و کنترل موقعیت در اتوماسیون صنعتی

نکته مهم

در مدل HLJ12A3-2-Z/N1، کد N1 نشان‌دهنده نسخه NPN با خروجی NO و سه سیمه است. بنابراین هنگام خرید باید نوع خروجی سنسور با ورودی PLC یا کنترلر و مدار فرمان شما مطابقت داشته باشد.

طبق مشخصات رسمی OMCH، این مدل دارای بدنه M12×1، طراحی شیلد، فاصله تشخیص اسمی 2 میلی‌متر ±10 درصد و محدوده تغذیه DC از 6 تا 36 ولت است. ولتاژ نامی مدل 12 تا 24 ولت DC و درجه حفاظت آن IP67 است.

چرا سنسور القایی OMCH مدل HLJ12A3-2-Z/N1 به سیستم برق صنعتی شما کمک می‌کند؟

در سیستم‌های اتوماسیون صنعتی، تشخیص دقیق حضور و موقعیت قطعات فلزی برای کنترل حرکت، شمارش، محدودکردن مسیر و کنترل فرآیند اهمیت زیادی دارد. سنسور القایی OMCH مدل HLJ12A3-2-Z/N1 با فاصله تشخیص 2 میلی‌متر و خروجی NPN از نوع NO می‌تواند وضعیت قطعه را بدون تماس مکانیکی به سیستم کنترل منتقل کند.

بدنه M12×1، طراحی شیلد، درجه حفاظت IP67 و بدنه برنجی آبکاری‌شده با نیکل، این مدل را برای استفاده در ماشین‌آلات، خطوط تولید، تابلوهای برق و محیط‌های صنعتی مناسب می‌کند. خروجی سه سیمه NPN نیز برای اتصال به مدارهای کنترل DC و ورودی‌های سازگار PLC کاربرد مناسبی دارد.
