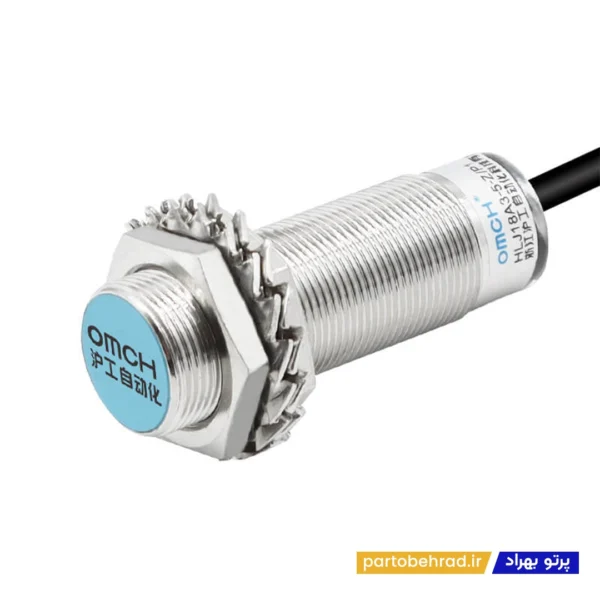

سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-J/A1

سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-J/A1 یک سنسور القایی استوانه‌ای با بدنه رزوه‌ای M18×1 است که برای تشخیص بدون تماس قطعات و اجسام فلزی در سیستم‌های اتوماسیون صنعتی، ماشین‌آلات، خطوط تولید و تجهیزات کنترلی مورد استفاده قرار می‌گیرد. این مدل دارای خروجی AC دو سیمه با حالت NO است و برای مدارهای فرمان AC که به سیگنال Normally Open نیاز دارند، گزینه‌ای کاربردی محسوب می‌شود. طبق مشخصات رسمی OMCH، این مدل دارای فاصله تشخیص 5 میلی‌متر ±10%، طراحی Shielded / Flush و درجه حفاظت IP67 است.

سنسور القایی با ایجاد میدان الکترومغناطیسی، حضور اجسام فلزی را بدون تماس مستقیم تشخیص می‌دهد. به همین دلیل می‌توان از HLJ18A3-5-J/A1 برای تشخیص موقعیت قطعات، شمارش اجسام فلزی، کنترل حرکت مکانیزم‌ها و تشخیص انتهای مسیر در تجهیزات صنعتی استفاده کرد.

چرا سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-J/A1 انتخاب مناسبی است؟

یکی از ویژگی‌های مهم HLJ18A3-5-J/A1 فاصله تشخیص 5 میلی‌متر ±10% است. این فاصله برای کاربردهایی که سنسور در فاصله نزدیک به قطعه فلزی نصب می‌شود و دقت در موقعیت‌یابی اهمیت دارد، مناسب است. جسم استاندارد تست این سری، آهن SPCC با ابعاد 18×18×1 میلی‌متر است.

خروجی AC دو سیمه NO باعث می‌شود این مدل برای مدارهای فرمان AC که در حالت عادی به وضعیت Normally Open نیاز دارند، مناسب باشد. در همین خانواده، مدل J/A2 دارای خروجی AC دو سیمه NC و مدل J/A3 دارای خروجی AC نوع NO+NC است.

طراحی Shielded / Flush، بدنه رزوه‌ای M18×1، درجه حفاظت IP67، کابل 2 متری و ساختار مناسب برای محیط‌های صنعتی، این سنسور را برای استفاده در ماشین‌آلات، تابلوهای کنترل و تجهیزات اتوماسیون به گزینه‌ای کاربردی تبدیل می‌کند.

کاربردهای سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-J/A1

تشخیص حضور قطعات فلزی

تشخیص موقعیت قطعات فلزی

شمارش قطعات فلزی در خطوط تولید

تشخیص انتهای مسیر حرکت تجهیزات

کنترل موقعیت جک‌ها و مکانیزم‌های صنعتی

ماشین‌آلات تولیدی

سیستم‌های نوار نقاله

ماشین‌آلات بسته‌بندی

تجهیزات اتوماسیون صنعتی

مدارهای فرمان AC

کنترل موقعیت قطعات مکانیکی

سیستم‌های کنترل صنعتی

ویژگی‌های تکمیلی سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-J/A1

برند : OMCH

مدل : HLJ18A3-5-J/A1

نوع محصول : سنسور مجاورتی القایی

نوع سنسور : Inductive Proximity Sensor

نوع نصب : Shielded / Flush

ابعاد رزوه : M18×1

نوع خروجی : AC دو سیمه

حالت خروجی : NO

تعداد سیم : 2 سیمه

نوع تغذیه : AC

ولتاژ نامی : 110 تا 220 ولت AC

محدوده تغذیه : 90 تا 250 ولت AC

فرکانس تغذیه : 50/60 هرتز

فاصله تشخیص : 5 میلی‌متر ±10%

فاصله تنظیم : 0 تا 4 میلی‌متر

فاصله تأخیر : حداکثر 10% فاصله تشخیص

نوع جسم قابل تشخیص : فلزات مغناطیسی

جسم استاندارد تشخیص : آهن SPCC با ابعاد 18×18×1 میلی‌متر

فرکانس پاسخ : 50 هرتز AC

جریان مصرفی : حداکثر 1.7 میلی‌آمپر

خروجی کنترلی : حداکثر 200 میلی‌آمپر

حفاظت مدار : حفاظت در برابر Surge

ولتاژ تحمل : AC1000V / 50-60Hz به مدت یک دقیقه

مقاومت عایقی : حداقل 50 مگااهم

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری : 35 تا 95 درصد RH

جنس بدنه : برنج با روکش نیکل

جنس سطح تشخیص : ABS

طول کابل : 2 متر

مزایا و معایب سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-J/A1

مزایا

تشخیص بدون تماس قطعات فلزی

فاصله تشخیص 5 میلی‌متر

خروجی AC دو سیمه NO

مناسب برای مدارهای فرمان AC

بدنه رزوه‌ای M18×1

طراحی Shielded / Flush

درجه حفاظت IP67

بدنه برنجی با روکش نیکل

مناسب برای ماشین‌آلات و خطوط تولید

مناسب برای تشخیص موقعیت و حضور قطعات فلزی

کابل 2 متری

مقاومت مناسب در برابر شرایط محیطی صنعتی

معایب

برای تشخیص مستقیم مواد غیرفلزی مناسب نیست.

فاصله تشخیص 5 میلی‌متر برای کاربردهایی که به فاصله تشخیص بیشتر نیاز دارند، محدودیت ایجاد می‌کند.

خروجی این مدل AC دو سیمه و NO است و برای مدارهای NC باید مدل J/A2 انتخاب شود.

برای استفاده در مدارهای DC باید مدل دارای تغذیه و خروجی DC انتخاب شود.

فاصله تشخیص فلزات غیرمغناطیسی می‌تواند نسبت به فلزات مغناطیسی کاهش پیدا کند.

ویژگی‌های کوتاه سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-J/A1

• برند : OMCH
• مدل : HLJ18A3-5-J/A1
• نوع سنسور : القایی / مجاورتی
• نوع نصب : Shielded / Flush
• رزوه : M18×1
• خروجی : AC دو سیمه
• حالت خروجی : NO
• تعداد سیم : 2 سیمه
• تغذیه : AC
• ولتاژ نامی : 110 تا 220 ولت AC
• محدوده تغذیه : 90 تا 250 ولت AC
• فرکانس تغذیه : 50/60 هرتز
• فاصله تشخیص : 5 میلی‌متر ±10%
• فاصله تنظیم : 0 تا 4 میلی‌متر
• جریان مصرفی : حداکثر 1.7 میلی‌آمپر
• جریان خروجی : حداکثر 200 میلی‌آمپر
• فرکانس پاسخ : 50 هرتز
• درجه حفاظت : IP67
• جنس بدنه : برنج با روکش نیکل
• جنس سطح تشخیص : ABS
• طول کابل : 2 متر
• کاربرد : تشخیص حضور و موقعیت قطعات فلزی

نکته مهم

قبل از خرید سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-J/A1، نوع خروجی AC دو سیمه NO، محدوده تغذیه 90 تا 250 ولت AC، فاصله تشخیص 5 میلی‌متر و رزوه M18×1 را با مشخصات مدار کنترل و محل نصب خود مطابقت دهید. ولتاژ نامی این خانواده 110 تا 220 ولت AC با فرکانس 50/60 هرتز اعلام شده است.

فاصله تشخیص 5 میلی‌متر بر اساس جسم استاندارد آهن SPCC با ابعاد 18×18×1 میلی‌متر تعیین شده است. در صورت استفاده از فلزات غیرمغناطیسی، فاصله تشخیص می‌تواند کاهش پیدا کند؛ بنابراین بهتر است فاصله نصب نهایی بر اساس جنس واقعی قطعه موردنظر تنظیم شود.

کد J/A1 هنگام خرید اهمیت زیادی دارد؛ در سری HLJ18A3-5، مدل J/A1 دارای خروجی AC دو سیمه NO، مدل J/A2 دارای خروجی AC دو سیمه NC و مدل J/A3 دارای خروجی AC نوع NO+NC است.

چرا سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-J/A1 به سیستم برق صنعتی شما کمک می‌کند؟

سنسور HLJ18A3-5-J/A1 با تشخیص بدون تماس قطعات فلزی، امکان کنترل موقعیت، حضور و حرکت اجزای فلزی را در ماشین‌آلات و خطوط تولید فراهم می‌کند. خروجی AC دو سیمه NO نیز آن را برای مدارهای فرمان AC که به وضعیت Normally Open نیاز دارند، مناسب می‌سازد.

ترکیب فاصله تشخیص 5 میلی‌متر، بدنه M18×1، طراحی Shielded، تغذیه AC، درجه حفاظت IP67 و کابل 2 متری، این مدل را برای تجهیزات صنعتی، خطوط تولید، نوار نقاله‌ها، ماشین‌آلات بسته‌بندی و سیستم‌های اتوماسیون به گزینه‌ای کاربردی تبدیل می‌کند.
