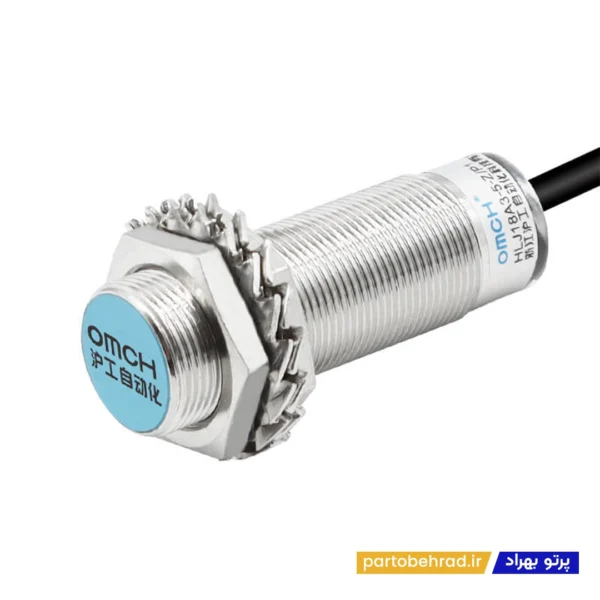

سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N1

سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N1 یکی از سنسورهای کاربردی در سیستم‌های اتوماسیون صنعتی، ماشین‌آلات، خطوط تولید و تجهیزات کنترلی است که برای تشخیص بدون تماس اجسام فلزی مورد استفاده قرار می‌گیرد. این سنسور با بدنه رزوه‌ای M18×1، طراحی Shielded / Flush و خروجی NPN سه سیمه NO، برای تشخیص موقعیت، حضور و حرکت قطعات فلزی در تجهیزات صنعتی گزینه‌ای مناسب محسوب می‌شود.

مدل HLJ18A3-5-Z/N1 دارای فاصله تشخیص 5 میلی‌متر ±10% و فاصله تنظیم 0 تا 4 میلی‌متر است. این سنسور برای تشخیص فلزات مغناطیسی طراحی شده و در صورت استفاده از فلزات غیرمغناطیسی، فاصله تشخیص می‌تواند کاهش پیدا کند. درجه حفاظت IP67، بدنه برنجی با روکش نیکل و کابل 2 متری نیز آن را برای استفاده در محیط‌های صنعتی مناسب می‌کند.

چرا سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N1 انتخاب مناسبی است؟

یکی از مهم‌ترین ویژگی‌های این سنسور، طراحی Shielded / Flush آن است که امکان نصب سنسور در محل‌های مشخص و نزدیک به قطعه فلزی را فراهم می‌کند. بدنه M18×1 نیز امکان نصب آسان در تجهیزات و ماشین‌آلات صنعتی را فراهم کرده و ساختار رزوه‌ای سنسور باعث می‌شود تنظیم موقعیت آن نسبت به قطعه مورد تشخیص ساده باشد.

خروجی NPN سه سیمه NO این مدل برای سیستم‌های کنترل DC و تجهیزاتی که ورودی NPN نیاز دارند، کاربرد دارد. در خانواده HLJ18A3-5، مدل N1 خروجی NPN از نوع NO، مدل N2 خروجی NPN از نوع NC و مدل N3 خروجی NPN از نوع NO+NC دارد.

فاصله تشخیص 5 میلی‌متر ±10% و فرکانس پاسخ 0.8 کیلوهرتز در DC باعث می‌شود این سنسور برای بسیاری از کاربردهای تشخیص قطعات و موقعیت در ماشین‌آلات صنعتی مناسب باشد. جسم استاندارد تست این سری نیز آهن SPCC با ابعاد 18×18×1 میلی‌متر است.

کاربردهای سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N1

تشخیص حضور قطعات فلزی

تشخیص موقعیت قطعات در ماشین‌آلات

شمارش قطعات فلزی در خطوط تولید

تشخیص انتهای مسیر مکانیزم‌ها

کنترل موقعیت جک‌ها و تجهیزات مکانیکی

سیستم‌های نوار نقاله

ماشین‌آلات بسته‌بندی

خطوط تولید صنعتی

تجهیزات اتوماسیون صنعتی

تابلوهای کنترل و مدارهای فرمان DC

تجهیزات CNC و ماشین‌آلات صنعتی

سیستم‌های کنترل موقعیت

ویژگی‌های تکمیلی سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N1

برند : OMCH

مدل : HLJ18A3-5-Z/N1

نوع محصول : سنسور مجاورتی القایی

نوع سنسور : Inductive Proximity Sensor

نوع نصب : Shielded / Flush

ابعاد رزوه : M18×1

نوع خروجی : NPN

حالت خروجی : NO

تعداد سیم : 3 سیمه

نوع تغذیه : DC

ولتاژ تغذیه : 12 تا 24 ولت DC

محدوده تغذیه : 6 تا 36 ولت DC

فاصله تشخیص : 5 میلی‌متر ±10%

فاصله تنظیم : 0 تا 4 میلی‌متر

فاصله تأخیر : حداکثر 10% فاصله تشخیص

نوع جسم قابل تشخیص : فلزات مغناطیسی

جسم استاندارد تشخیص : آهن SPCC با ابعاد 18×18×1 میلی‌متر

فرکانس پاسخ : 0.8 کیلوهرتز DC

جریان مصرفی : حداکثر 13 میلی‌آمپر

خروجی کنترلی : حداکثر 200 میلی‌آمپر

حفاظت مدار : حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار

مقاومت عایقی : حداقل 50 مگااهم

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری : 35 تا 95 درصد RH

جنس بدنه : برنج با روکش نیکل

جنس سطح تشخیص : ABS

طول کابل : 2 متر

مزایا و معایب سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N1

مزایا

تشخیص بدون تماس قطعات فلزی

فاصله تشخیص 5 میلی‌متر

خروجی NPN سه سیمه

حالت خروجی NO

طراحی Shielded / Flush

بدنه رزوه‌ای M18×1

درجه حفاظت IP67

مناسب برای محیط‌های صنعتی

بدنه برنجی با روکش نیکل

کابل 2 متری

مناسب برای سیستم‌های کنترل DC

مناسب برای تشخیص موقعیت و حضور قطعات فلزی

مقاومت مناسب در برابر شرایط محیطی صنعتی

معایب

برای مدارهایی که به خروجی PNP نیاز دارند، باید مدل PNP مناسب انتخاب شود.

این مدل دارای خروجی NO است و برای کاربردهای NC باید مدل N2 انتخاب شود.

فاصله تشخیص 5 میلی‌متر برای کاربردهایی که به فاصله تشخیص بیشتر نیاز دارند محدودیت ایجاد می‌کند.

فاصله تشخیص در برابر فلزات غیرمغناطیسی می‌تواند کاهش پیدا کند.

ویژگی‌های کوتاه سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N1

• برند : OMCH
• مدل : HLJ18A3-5-Z/N1
• نوع سنسور : القایی / مجاورتی
• نوع نصب : Shielded / Flush
• رزوه : M18×1
• خروجی : NPN
• حالت خروجی : NO
• تعداد سیم : 3 سیمه
• تغذیه : DC
• ولتاژ نامی : 12 تا 24 ولت DC
• محدوده تغذیه : 6 تا 36 ولت DC
• فاصله تشخیص : 5 میلی‌متر ±10%
• فاصله تنظیم : 0 تا 4 میلی‌متر
• جریان مصرفی : حداکثر 13 میلی‌آمپر
• جریان خروجی : حداکثر 200 میلی‌آمپر
• فرکانس پاسخ : 0.8 کیلوهرتز
• درجه حفاظت : IP67
• جنس بدنه : برنج با روکش نیکل
• جنس سطح تشخیص : ABS
• طول کابل : 2 متر
• کاربرد : تشخیص حضور و موقعیت قطعات فلزی

نکته مهم

قبل از خرید سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N1، نوع خروجی NPN، تعداد سیم، محدوده ولتاژ تغذیه و فاصله تشخیص را با ورودی PLC یا کنترلر مورد استفاده مطابقت دهید. این مدل برای تغذیه DC با محدوده 12 تا 24 ولت و بازه کاری 6 تا 36 ولت DC طراحی شده است.

همچنین هنگام نصب باید فاصله مناسب بین سطح تشخیص سنسور و قطعه فلزی رعایت شود. فاصله تشخیص اعلام‌شده 5 میلی‌متر ±10% بر اساس جسم استاندارد آهن SPCC با ابعاد 18×18×1 میلی‌متر است و استفاده از فلزات غیرمغناطیسی ممکن است باعث کاهش فاصله تشخیص شود.

در انتخاب بین مدل‌های مختلف این خانواده نیز باید به کد خروجی توجه شود؛ N1 برای NPN و NO، N2 برای NPN و NC و N3 برای NPN و NO+NC استفاده می‌شود.

چرا سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N1 به سیستم برق صنعتی شما کمک می‌کند؟

سنسور HLJ18A3-5-Z/N1 با تشخیص بدون تماس اجسام فلزی، امکان کنترل دقیق‌تر موقعیت قطعات و مکانیزم‌های متحرک را فراهم می‌کند. خروجی NPN سه سیمه NO نیز امکان استفاده از سنسور را در بسیاری از مدارهای کنترل DC و ورودی‌های PLC فراهم می‌سازد.

طراحی Flush، بدنه M18×1، فاصله تشخیص 5 میلی‌متر، درجه حفاظت IP67 و کابل 2 متری باعث شده است این مدل برای استفاده در ماشین‌آلات، خطوط تولید، نوار نقاله‌ها، تجهیزات بسته‌بندی و سیستم‌های اتوماسیون صنعتی گزینه‌ای کاربردی باشد. مشخصات رسمی OMCH همچنین حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار را برای مدل‌های NPN این خانواده اعلام می‌کند.
