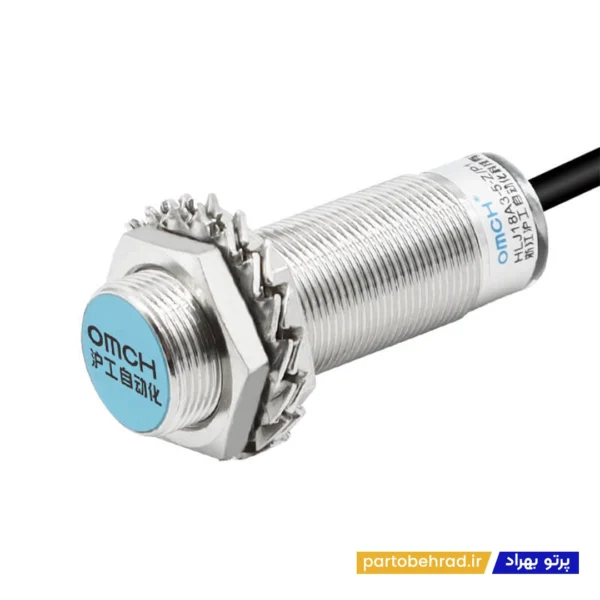

سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N3-T

سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N3-T یک سنسور القایی استوانه‌ای با قطر 18 میلی‌متر است که برای تشخیص بدون تماس قطعات فلزی در ماشین‌آلات، خطوط تولید، تجهیزات صنعتی و سیستم‌های اتوماسیون مورد استفاده قرار می‌گیرد. این مدل دارای خروجی NPN با حالت NO+NC بوده و فاصله تشخیص اسمی آن 5 میلی‌متر ±10% است. بدنه رزوه‌ای M18×1 و طراحی شیلد، امکان نصب مناسب سنسور را در بسیاری از تجهیزات صنعتی فراهم می‌کند.

مدل HLJ18A3-5-Z/N3-T از نوع DC است و برای تشخیص فلزات مغناطیسی طراحی شده است. فاصله تنظیم آن 0 تا 4 میلی‌متر بوده و فرکانس پاسخ سنسور در حالت DC برابر با 0.8 کیلوهرتز است. همچنین درجه حفاظت IP67 و کابل 2 متری، این مدل را برای استفاده در شرایط مختلف صنعتی مناسب می‌کند.

چرا سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N3-T انتخاب مناسبی است؟

یکی از ویژگی‌های مهم این سنسور، خروجی NPN با حالت NO+NC است. این نوع خروجی امکان استفاده از هر دو وضعیت Normally Open و Normally Closed را در مدار کنترل فراهم می‌کند و در طراحی مدار فرمان و اتصال به PLC انعطاف بیشتری ایجاد می‌شود.

فاصله تشخیص 5 میلی‌متر برای تشخیص قطعات فلزی در فاصله نزدیک مناسب است. از آنجا که عملکرد سنسور القایی بدون تماس مستقیم انجام می‌شود، برای کاربردهای تکرارشونده مانند شمارش قطعات، تشخیص موقعیت و کنترل حرکت تجهیزات، استهلاک مکانیکی بسیار کمتری نسبت به تجهیزات دارای تماس مستقیم دارد.

ساختار Shielded، بدنه M18×1، تغذیه DC و درجه حفاظت IP67 از دیگر ویژگی‌های این مدل هستند. همچنین مدار سنسور دارای حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار است.

کاربردهای سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N3-T

تشخیص حضور قطعات فلزی

تشخیص موقعیت قطعات

شمارش قطعات فلزی

تشخیص انتهای مسیر

تشخیص حرکت قطعات

کنترل موقعیت مکانیزم‌های متحرک

کنترل نوار نقاله

ماشین‌آلات بسته‌بندی

خطوط مونتاژ

خطوط تولید صنعتی

ماشین‌آلات CNC

تجهیزات اتوماسیون صنعتی

مدارهای فرمان و کنترل

سیستم‌های کنترل موقعیت

ویژگی‌های تکمیلی سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N3-T

برند : OMCH

مدل : HLJ18A3-5-Z/N3-T

نوع محصول : سنسور مجاورتی القایی

نوع سنسور : Inductive Proximity Sensor

نوع نصب : شیلد / Shielded

نوع خروجی : NPN

حالت خروجی : NO+NC

تعداد سیم : 4 سیمه

نوع تغذیه : DC

ولتاژ تغذیه : DC 12 تا 24 ولت

محدوده تغذیه : DC 6 تا 36 ولت

فاصله تشخیص : 5 میلی‌متر ±10%

فاصله تنظیم : 0 تا 4 میلی‌متر

فاصله تأخیر : حداکثر 10% فاصله تشخیص

نوع جسم قابل تشخیص : فلزات مغناطیسی

جسم استاندارد تشخیص : آهن SPCC با ابعاد 18×18×1 میلی‌متر

فرکانس پاسخ : 0.8 کیلوهرتز

جریان مصرفی : حداکثر 13 میلی‌آمپر

خروجی کنترلی : حداکثر 200 میلی‌آمپر

حفاظت مدار : حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری : 35 تا 95 درصد RH

رزوه بدنه : M18×1

جنس بدنه : برنج با روکش نیکل

جنس سطح تشخیص : ABS

طول کابل : 2 متر

مزایا و معایب سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N3-T

مزایا

خروجی NPN

دارای حالت NO+NC

فاصله تشخیص 5 میلی‌متر

تشخیص بدون تماس قطعات فلزی

طراحی شیلد

بدنه استاندارد M18

تغذیه DC

فرکانس پاسخ 0.8 کیلوهرتز

درجه حفاظت IP67

مناسب برای اتوماسیون صنعتی

دارای حفاظت در برابر اتصال معکوس

حفاظت در برابر Surge

حفاظت در برابر اتصال کوتاه بار

مناسب برای اتصال به PLC و مدارهای کنترل

معایب

برای تشخیص مستقیم اجسام غیرفلزی مناسب نیست.

فاصله تشخیص برای کاربردهایی که به برد بیشتری نیاز دارند محدود است.

فاصله تشخیص فلزات غیرمغناطیسی کمتر از مقدار اسمی خواهد بود.

خروجی NPN باید با ورودی PLC یا مدار کنترل سازگار باشد.

ویژگی‌های کوتاه سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N3-T

• برند : OMCH
• مدل : HLJ18A3-5-Z/N3-T
• نوع سنسور : مجاورتی القایی
• نوع نصب : شیلد / Shielded
• خروجی : NPN
• حالت خروجی : NO+NC
• تغذیه : DC
• ولتاژ تغذیه : 12 تا 24 ولت DC
• محدوده تغذیه : 6 تا 36 ولت DC
• فاصله تشخیص : 5 میلی‌متر ±10%
• فاصله تنظیم : 0 تا 4 میلی‌متر
• فرکانس پاسخ : 0.8 کیلوهرتز
• بدنه : M18×1
• جنس بدنه : برنج با روکش نیکل
• درجه حفاظت : IP67
• طول کابل : 2 متر
• کاربرد : تشخیص حضور، موقعیت و حرکت قطعات فلزی

نکته مهم

قبل از خرید سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N3-T، نوع خروجی NPN، حالت NO+NC، فاصله تشخیص 5 میلی‌متر و ولتاژ تغذیه را با مشخصات PLC یا مدار کنترل خود مطابقت دهید.

در خانواده HLJ18A3-5-Z، مدل N1 دارای خروجی NPN با حالت NO، مدل N2 دارای خروجی NPN با حالت NC و مدل N3 دارای خروجی NPN با حالت NO+NC است. بنابراین مدل N3 برای مدارهایی مناسب است که به هر دو وضعیت NO و NC نیاز دارند. نسخه‌های P1، P2 و P3 همین خانواده نیز به ترتیب خروجی‌های PNP با حالت‌های NO، NC و NO+NC دارند.

چرا سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N3-T به سیستم برق صنعتی شما کمک می‌کند؟

سنسور مجاورتی القایی OMCH مدل HLJ18A3-5-Z/N3-T با تشخیص بدون تماس قطعات فلزی می‌تواند برای کنترل موقعیت، شمارش و تشخیص حرکت قطعات در ماشین‌آلات صنعتی استفاده شود. فاصله تشخیص 5 میلی‌متر، خروجی NPN با حالت NO+NC و طراحی شیلد، این مدل را برای کاربردهای مختلف اتوماسیون صنعتی مناسب می‌کند.

بدنه M18×1، درجه حفاظت IP67 و مدارهای حفاظتی داخلی نیز به افزایش قابلیت اطمینان سنسور در محیط‌های صنعتی کمک می‌کنند.
