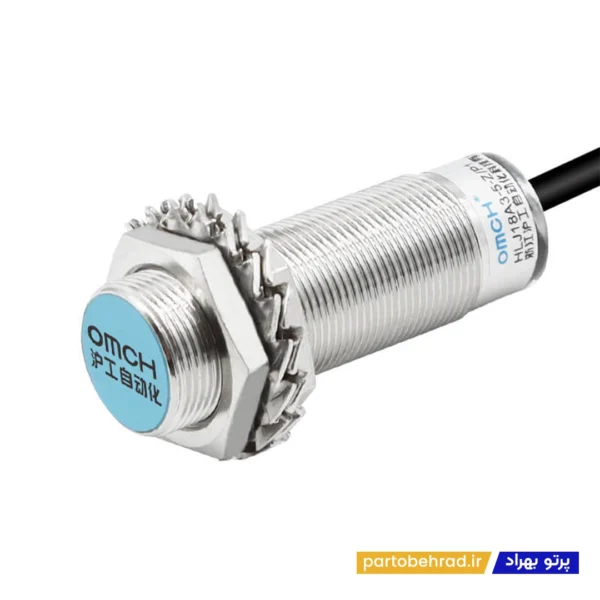

سنسور مجاورتی القایی OMCH مدل HLJ18A3-8-Z/P3

سنسور مجاورتی القایی OMCH مدل HLJ18A3-8-Z/P3 یک سنسور القایی استوانه‌ای با بدنه فلزی رزوه‌ای M18×1 است که برای تشخیص بدون تماس قطعات و اجسام فلزی در سیستم‌های اتوماسیون صنعتی، ماشین‌آلات، خطوط تولید و تجهیزات کنترلی استفاده می‌شود. این مدل از نوع DC چهار سیمه با خروجی PNP و حالت NO+NC است و برای مدارهایی که به هر دو وضعیت Normally Open و Normally Closed نیاز دارند، گزینه‌ای کاربردی محسوب می‌شود. طبق مشخصات رسمی OMCH، فاصله تشخیص این مدل 8 میلی‌متر ±10% است و ساختار آن از نوع Unshielded / Non-Flush است.

فناوری القایی این سنسور برای تشخیص فلزات طراحی شده و بدون نیاز به تماس مستقیم، حضور یا موقعیت قطعه فلزی را تشخیص می‌دهد. مدل HLJ18A3-8-Z/P3 به دلیل خروجی PNP و امکان استفاده از دو وضعیت NO و NC، انعطاف مناسبی برای اتصال به PLC و مدارهای کنترل صنعتی دارد.

چرا سنسور مجاورتی القایی OMCH مدل HLJ18A3-8-Z/P3 انتخاب مناسبی است؟

یکی از ویژگی‌های مهم HLJ18A3-8-Z/P3 فاصله تشخیص 8 میلی‌متری است که امکان تشخیص قطعات فلزی را بدون تماس مکانیکی فراهم می‌کند. جسم استاندارد تست این سری، آهن SPCC با ابعاد 18×18×1 میلی‌متر است. در صورت استفاده از فلزات غیرمغناطیسی، فاصله تشخیص می‌تواند کاهش پیدا کند.

خروجی PNP چهار سیمه NO+NC باعث می‌شود هر دو وضعیت خروجی در اختیار مدار کنترل قرار داشته باشد. در سری HLJ18A3-8، مدل P1 دارای خروجی PNP-NO، مدل P2 دارای PNP-NC و مدل P3 دارای PNP-NO+NC است.

بدنه رزوه‌ای M18×1، درجه حفاظت IP67، کابل 2 متری و حفاظت مدار در برابر اتصال معکوس، Surge و اتصال کوتاه بار نیز این مدل را برای بسیاری از کاربردهای صنعتی مناسب می‌کند.

کاربردهای سنسور مجاورتی القایی OMCH مدل HLJ18A3-8-Z/P3

تشخیص حضور قطعات فلزی

تشخیص موقعیت قطعات فلزی

شمارش قطعات فلزی در خطوط تولید

تشخیص انتهای مسیر حرکت تجهیزات

کنترل موقعیت جک‌ها و مکانیزم‌های صنعتی

ماشین‌آلات تولیدی

سیستم‌های نوار نقاله

ماشین‌آلات بسته‌بندی

تجهیزات اتوماسیون صنعتی

اتصال به PLC و کنترلر صنعتی

مدارهای فرمان و کنترل DC

سیستم‌های کنترل موقعیت

تجهیزات جابه‌جایی و انتقال قطعات

ویژگی‌های تکمیلی سنسور مجاورتی القایی OMCH مدل HLJ18A3-8-Z/P3

برند : OMCH

مدل : HLJ18A3-8-Z/P3

نوع محصول : سنسور مجاورتی القایی

نوع سنسور : Inductive Proximity Sensor

نوع نصب : Unshielded / Non-Flush

ابعاد رزوه : M18×1

نوع خروجی : PNP

حالت خروجی : NO+NC

تعداد سیم : 4 سیمه

نوع تغذیه : DC

ولتاژ نامی : 12 تا 24 ولت DC

محدوده تغذیه : 6 تا 36 ولت DC

فاصله تشخیص : 8 میلی‌متر ±10%

فاصله تنظیم : 0 تا 7 میلی‌متر

فاصله تأخیر : حداکثر 10% فاصله تشخیص

نوع جسم قابل تشخیص : فلزات مغناطیسی

جسم استاندارد تشخیص : آهن SPCC با ابعاد 18×18×1 میلی‌متر

فرکانس پاسخ : 0.8 کیلوهرتز DC

جریان مصرفی : حداکثر 13 میلی‌آمپر

خروجی کنترلی : حداکثر 200 میلی‌آمپر

حفاظت مدار : حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار

ولتاژ تحمل : AC1000V / 50-60Hz به مدت یک دقیقه

مقاومت عایقی : حداقل 50 مگااهم

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری : 35 تا 95 درصد RH

جنس بدنه : برنج با روکش نیکل

جنس سطح تشخیص : ABS

طول کابل : 2 متر

مزایا و معایب سنسور مجاورتی القایی OMCH مدل HLJ18A3-8-Z/P3

مزایا

تشخیص بدون تماس قطعات فلزی

فاصله تشخیص 8 میلی‌متر

خروجی PNP چهار سیمه NO+NC

امکان استفاده از هر دو وضعیت NO و NC

مناسب برای اتصال به PLC

مناسب برای مدارهای کنترل DC

بدنه رزوه‌ای M18×1

طراحی Unshielded / Non-Flush

محدوده تغذیه 6 تا 36 ولت DC

درجه حفاظت IP67

بدنه برنجی با روکش نیکل

حفاظت در برابر اتصال معکوس و اتصال کوتاه بار

کابل 2 متری

مناسب برای ماشین‌آلات و خطوط تولید

معایب

برای تشخیص مواد غیرفلزی مناسب نیست.

خروجی PNP باید با نوع ورودی PLC یا کنترلر سازگار باشد.

فاصله تشخیص فلزات غیرمغناطیسی می‌تواند نسبت به آهن و سایر فلزات مغناطیسی کمتر باشد.

در کاربردهایی که فقط خروجی NO موردنیاز است، مدل P1 انتخاب ساده‌تری است.

در کاربردهایی که فقط خروجی NC موردنیاز است، مدل P2 مناسب‌تر است.

ویژگی‌های کوتاه سنسور مجاورتی القایی OMCH مدل HLJ18A3-8-Z/P3

• برند : OMCH
• مدل : HLJ18A3-8-Z/P3
• نوع سنسور : القایی / مجاورتی
• نوع نصب : Unshielded / Non-Flush
• رزوه : M18×1
• خروجی : PNP
• حالت خروجی : NO+NC
• تعداد سیم : 4 سیمه
• تغذیه : DC
• ولتاژ تغذیه : 6 تا 36 ولت DC
• ولتاژ نامی : 12 تا 24 ولت DC
• فرکانس پاسخ : 0.8 کیلوهرتز
• فاصله تشخیص : 8 میلی‌متر ±10%
• فاصله تنظیم : 0 تا 7 میلی‌متر
• جریان مصرفی : حداکثر 13 میلی‌آمپر
• جریان خروجی : حداکثر 200 میلی‌آمپر
• درجه حفاظت : IP67
• جنس بدنه : برنج با روکش نیکل
• طول کابل : 2 متر
• کاربرد : تشخیص حضور و موقعیت قطعات فلزی

نکته مهم

قبل از خرید سنسور مجاورتی القایی OMCH مدل HLJ18A3-8-Z/P3، نوع خروجی PNP چهار سیمه NO+NC، محدوده تغذیه 6 تا 36 ولت DC، فاصله تشخیص 8 میلی‌متر و رزوه M18×1 را با مشخصات PLC و مدار کنترل خود مطابقت دهید. مشخصات رسمی OMCH این مدل را در گروه سنسورهای DC با خروجی PNP و حالت NO+NC قرار می‌دهد.

فاصله تشخیص 8 میلی‌متر بر اساس جسم استاندارد آهن SPCC با ابعاد 18×18×1 میلی‌متر اعلام شده است. اگر قطعه موردنظر از فلز غیرمغناطیسی باشد، فاصله تشخیص می‌تواند کاهش پیدا کند؛ بنابراین فاصله نصب نهایی را بر اساس جنس و ابعاد واقعی قطعه انتخاب کنید.

کد Z/P3 نیز هنگام خرید اهمیت دارد؛ بخش P3 نشان‌دهنده نسخه PNP چهار سیمه با خروجی NO+NC است. بنابراین این مدل با P1 و P2 که به ترتیب دارای خروجی PNP-NO و PNP-NC هستند، تفاوت دارد.

چرا سنسور مجاورتی القایی OMCH مدل HLJ18A3-8-Z/P3 به سیستم برق صنعتی شما کمک می‌کند؟

سنسور HLJ18A3-8-Z/P3 با تشخیص بدون تماس قطعات فلزی، امکان کنترل حضور، موقعیت و حرکت اجزای فلزی را در ماشین‌آلات و خطوط تولید فراهم می‌کند. خروجی PNP چهار سیمه NO+NC نیز انعطاف بیشتری در طراحی مدارهای فرمان و اتصال به PLC در اختیار کاربر قرار می‌دهد.

ترکیب فاصله تشخیص 8 میلی‌متر، بدنه M18×1، طراحی Unshielded، تغذیه DC، درجه حفاظت IP67، حفاظت مدار و کابل 2 متری، این مدل را برای تجهیزات صنعتی، خطوط تولید، نوار نقاله‌ها، ماشین‌آلات بسته‌بندی و سیستم‌های اتوماسیون مناسب می‌کند.
