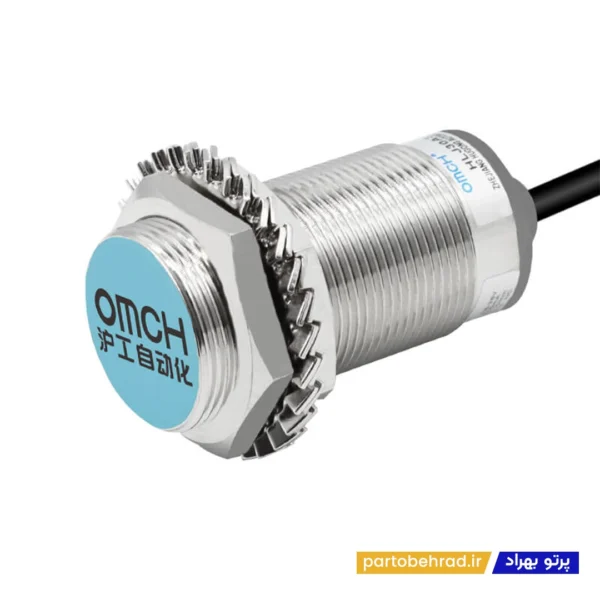

سنسور القایی OMCH مدل HLJ30A3-10-J/A3

سنسور القایی OMCH مدل HLJ30A3-10-J/A3 یک سنسور مجاورتی القایی صنعتی با بدنه فلزی M30×1.5 است که برای تشخیص بدون تماس قطعات فلزی در ماشین‌آلات، خطوط تولید، تجهیزات اتوماسیون صنعتی و مدارهای کنترل استفاده می‌شود. این مدل دارای خروجی AC سه سیمه با حالت NO+NC است و برای مدارهایی که به هر دو وضعیت Normally Open و Normally Closed نیاز دارند، گزینه‌ای کاربردی محسوب می‌شود. فاصله تشخیص نامی این سنسور 10 میلی‌متر ±10% است.

مدل HLJ30A3-10-J/A3 دارای ساختار Shielded / Flush است و با تغذیه 110 تا 220 ولت AC کار می‌کند. محدوده تغذیه آن 90 تا 250 ولت AC با فرکانس 50/60 هرتز است. بدنه برنجی با روکش نیکل، سطح تشخیص ABS و درجه حفاظت IP67، این سنسور را برای بسیاری از محیط‌های صنعتی مناسب می‌کند.

چرا سنسور القایی OMCH مدل HLJ30A3-10-J/A3 انتخاب مناسبی است؟

مهم‌ترین ویژگی این مدل، تشخیص قطعات فلزی در فاصله نامی 10 میلی‌متر بدون تماس مستقیم است. فاصله تنظیم سنسور 0 تا 8 میلی‌متر اعلام شده و می‌توان از آن برای تشخیص حضور، موقعیت و حرکت قطعات فلزی در ماشین‌آلات استفاده کرد.

خروجی AC سه سیمه NO+NC انعطاف بیشتری در طراحی مدار فرمان ایجاد می‌کند. در خانواده HLJ30A3-10، مدل A1 دارای خروجی AC دو سیمه NO، مدل A2 دارای خروجی AC دو سیمه NC و مدل A3 دارای خروجی AC سه سیمه NO+NC است. بنابراین A3 زمانی انتخاب مناسبی است که هر دو وضعیت خروجی در مدار کنترل مورد نیاز باشد.

ساختار Shielded / Flush امکان نصب سنسور را در فضاهایی فراهم می‌کند که محدودیت بیشتری در اطراف سطح تشخیص وجود دارد. این ویژگی در ماشین‌آلات و تجهیزات صنعتی با فضای نصب محدود اهمیت زیادی دارد.

کاربردهای سنسور القایی OMCH مدل HLJ30A3-10-J/A3

تشخیص حضور قطعات فلزی

تشخیص موقعیت قطعات فلزی

شمارش قطعات در خطوط تولید

تشخیص انتهای مسیر مکانیزم‌ها

کنترل موقعیت جک‌ها

تشخیص حرکت قطعات فلزی

کنترل نوار نقاله

ماشین‌آلات بسته‌بندی

خطوط مونتاژ

ماشین‌آلات CNC

تجهیزات اتوماسیون صنعتی

مدارهای فرمان AC

سیستم‌های کنترل موقعیت

تابلو برق و تجهیزات صنعتی

ویژگی‌های تکمیلی سنسور القایی OMCH مدل HLJ30A3-10-J/A3

برند : OMCH

مدل : HLJ30A3-10-J/A3

نوع محصول : سنسور القایی

نوع سنسور : Inductive Proximity Sensor

نوع نصب : Shielded / Flush

نوع خروجی : AC سه سیمه

حالت خروجی : NO+NC

تعداد سیم : 3 سیمه

نوع تغذیه : AC

ولتاژ نامی : 110 تا 220 ولت AC

محدوده تغذیه : 90 تا 250 ولت AC

فرکانس تغذیه : 50/60 هرتز

فاصله تشخیص : 10 میلی‌متر ±10%

فاصله تنظیم : 0 تا 8 میلی‌متر

فاصله تأخیر : حداکثر 10% فاصله تشخیص

نوع جسم قابل تشخیص : فلزات مغناطیسی

جسم استاندارد تشخیص : آهن SPCC با ابعاد 30×30×1 میلی‌متر

فرکانس پاسخ : 50 هرتز AC

جریان مصرفی : حداکثر 1.7 میلی‌آمپر

خروجی کنترلی : حداکثر 200 میلی‌آمپر

حفاظت مدار : حفاظت در برابر Surge

ولتاژ تحمل : AC1000V / 50-60Hz به مدت یک دقیقه

مقاومت عایقی : حداقل 50 مگااهم

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری : 35 تا 95 درصد RH

رزوه بدنه : M30×1.5

جنس بدنه : برنج با روکش نیکل

جنس سطح تشخیص : ABS

طول کابل : 2 متر

مزایا و معایب سنسور القایی OMCH مدل HLJ30A3-10-J/A3

مزایا

فاصله تشخیص 10 میلی‌متر

خروجی AC سه سیمه

حالت خروجی NO+NC

امکان استفاده از دو وضعیت خروجی در مدار فرمان

بدنه M30×1.5

طراحی Shielded / Flush

تشخیص بدون تماس قطعات فلزی

محدوده تغذیه 90 تا 250 ولت AC

درجه حفاظت IP67

بدنه برنجی با روکش نیکل

مناسب برای مدارهای کنترل AC

مناسب برای تشخیص موقعیت و حضور قطعات

کابل 2 متری

معایب

برای تشخیص مستقیم مواد غیرفلزی مناسب نیست.

خروجی AC باید با ولتاژ و مدار کنترل سیستم سازگار باشد.

در صورت استفاده از فلزات غیرمغناطیسی، فاصله تشخیص کاهش پیدا می‌کند.

فرکانس پاسخ 50 هرتز برای کاربردهای بسیار سریع محدودیت ایجاد می‌کند.

مدل A3 نسبت به مدل‌های A1 و A2 امکانات خروجی بیشتری دارد و برای مدارهایی که فقط یک وضعیت خروجی نیاز دارند ممکن است بیش از نیاز باشد.

ویژگی‌های کوتاه سنسور القایی OMCH مدل HLJ30A3-10-J/A3

• برند : OMCH
• مدل : HLJ30A3-10-J/A3
• نوع سنسور : القایی / مجاورتی
• نوع نصب : Shielded / Flush
• خروجی : AC
• حالت خروجی : NO+NC
• تعداد سیم : 3 سیمه
• تغذیه : AC
• ولتاژ تغذیه : 110 تا 220 ولت AC
• محدوده تغذیه : 90 تا 250 ولت AC
• فاصله تشخیص : 10 میلی‌متر ±10%
• فاصله تنظیم : 0 تا 8 میلی‌متر
• فرکانس پاسخ : 50 هرتز
• جریان مصرفی : حداکثر 1.7 میلی‌آمپر
• جریان خروجی : حداکثر 200 میلی‌آمپر
• بدنه : M30×1.5
• جنس بدنه : برنج با روکش نیکل
• درجه حفاظت : IP67
• طول کابل : 2 متر
• کاربرد : تشخیص حضور و موقعیت قطعات فلزی

نکته مهم

قبل از خرید سنسور القایی OMCH مدل HLJ30A3-10-J/A3، نوع خروجی AC سه سیمه NO+NC، محدوده تغذیه 90 تا 250 ولت AC، فاصله تشخیص 10 میلی‌متر و ابعاد رزوه M30×1.5 را با مشخصات مدار کنترل خود مطابقت دهید.

فاصله تشخیص 10 میلی‌متر مقدار نامی سنسور است و برای تمام فلزات یکسان نیست. جسم استاندارد تشخیص این مدل آهن SPCC با ابعاد 30×30×1 میلی‌متر است و هنگام استفاده از فلزات غیرمغناطیسی، فاصله تشخیص کاهش پیدا می‌کند.

در انتخاب بین مدل‌های مختلف این خانواده نیز باید به کد خروجی توجه شود. A1 دارای خروجی AC دو سیمه NO، A2 دارای خروجی AC دو سیمه NC و A3 دارای خروجی AC سه سیمه NO+NC است. بنابراین اگر مدار به هر دو وضعیت NO و NC نیاز داشته باشد، مدل A3 انتخاب مناسب‌تری است.

چرا سنسور القایی OMCH مدل HLJ30A3-10-J/A3 به سیستم برق صنعتی شما کمک می‌کند؟

سنسور HLJ30A3-10-J/A3 با تشخیص بدون تماس قطعات فلزی، امکان کنترل موقعیت، حضور و حرکت قطعات را در ماشین‌آلات و خطوط تولید فراهم می‌کند. عدم تماس مکانیکی مستقیم با قطعه باعث کاهش استهلاک تجهیزات تشخیص و افزایش قابلیت اطمینان سیستم در کاربردهای صنعتی می‌شود.

ترکیب فاصله تشخیص 10 میلی‌متر، بدنه M30×1.5، خروجی AC سه سیمه NO+NC، محدوده تغذیه 90 تا 250 ولت AC، ساختار Shielded / Flush، درجه حفاظت IP67 و کابل 2 متری، این مدل را برای ماشین‌آلات، خطوط تولید، نوار نقاله‌ها، تجهیزات بسته‌بندی و مدارهای فرمان AC به گزینه‌ای کاربردی تبدیل می‌کند.
