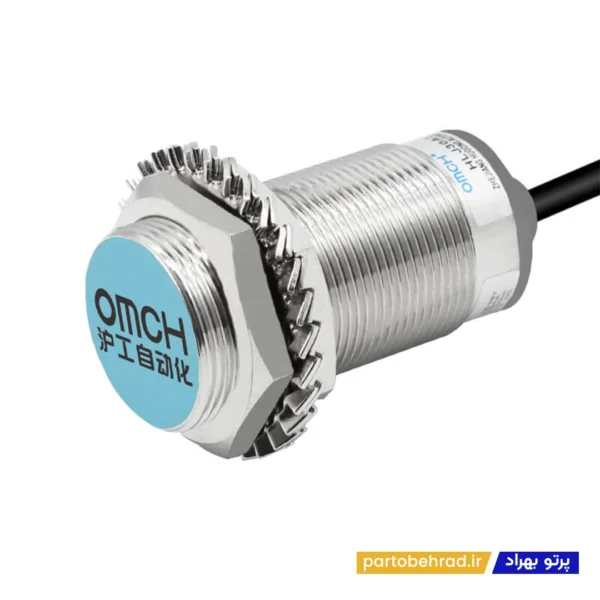

سنسور القایی OMCH مدل HLJ30A3-15-J/A1

سنسور القایی OMCH مدل HLJ30A3-15-J/A1 یک سنسور مجاورتی القایی صنعتی با بدنه فلزی M30×1.5 است که برای تشخیص بدون تماس قطعات فلزی در ماشین‌آلات، خطوط تولید، تجهیزات اتوماسیون صنعتی و مدارهای کنترل استفاده می‌شود. این مدل از نوع AC دو سیمه با خروجی NO است و برای کاربردهایی مناسب است که مدار کنترل با تغذیه AC کار می‌کند. فاصله تشخیص نامی این سنسور 15 میلی‌متر ±10% است و امکان تشخیص قطعات فلزی بدون تماس مستقیم را فراهم می‌کند.

مدل HLJ30A3-15-J/A1 در خانواده سنسورهای القایی M30 شرکت OMCH قرار دارد و دارای ساختار Non-Flush / Unshielded، بدنه برنجی با روکش نیکل و درجه حفاظت IP67 است. این سنسور با ولتاژ 110 تا 220 ولت AC کار می‌کند و محدوده تغذیه آن 90 تا 250 ولت AC است. فرکانس پاسخ در حالت AC برابر 50 هرتز بوده و جریان مصرفی حداکثر 1.7 میلی‌آمپر اعلام شده است.

چرا سنسور القایی OMCH مدل HLJ30A3-15-J/A1 انتخاب مناسبی است؟

یکی از مهم‌ترین ویژگی‌های HLJ30A3-15-J/A1 فاصله تشخیص 15 میلی‌متر است. این فاصله باعث می‌شود سنسور بتواند حضور و موقعیت قطعات فلزی را بدون تماس مکانیکی تشخیص دهد و در کاربردهایی مانند تشخیص انتهای مسیر، کنترل موقعیت قطعات و شمارش محصولات مورد استفاده قرار گیرد. فاصله تنظیم این مدل طبق مشخصات رسمی 0 تا 13 میلی‌متر است.

خروجی AC دو سیمه NO نیز این مدل را برای مدارهایی که مستقیماً با ولتاژ AC کار می‌کنند مناسب می‌کند. در خانواده HLJ30A3-15، مدل A1 خروجی NO و مدل A2 خروجی NC دارد؛ همچنین مدل A3 خروجی NO+NC ارائه می‌دهد. بنابراین انتخاب مدل باید بر اساس منطق مورد نیاز مدار فرمان انجام شود.

بدنه M30×1.5 و طراحی Non-Flush، این سنسور را برای نصب در تجهیزات صنعتی مناسب کرده است. همچنین درجه حفاظت IP67، مقاومت مناسب در برابر شرایط محیطی صنعتی را فراهم می‌کند.

کاربردهای سنسور القایی OMCH مدل HLJ30A3-15-J/A1

تشخیص حضور قطعات فلزی

تشخیص موقعیت قطعات فلزی

شمارش قطعات در خطوط تولید

تشخیص انتهای مسیر مکانیزم‌ها

کنترل موقعیت جک‌ها

تشخیص حرکت قطعات فلزی

کنترل نوار نقاله

ماشین‌آلات بسته‌بندی

خطوط مونتاژ

ماشین‌آلات CNC

تجهیزات اتوماسیون صنعتی

مدارهای فرمان و کنترل

تابلو برق و تجهیزات صنعتی

سیستم‌های کنترل موقعیت

ویژگی‌های تکمیلی سنسور القایی OMCH مدل HLJ30A3-15-J/A1

برند : OMCH

مدل : HLJ30A3-15-J/A1

نوع محصول : سنسور القایی

نوع سنسور : Inductive Proximity Sensor

نوع نصب : Non-Flush / Unshielded

نوع خروجی : AC دو سیمه

حالت خروجی : NO

تعداد سیم : 2 سیمه

نوع تغذیه : AC

ولتاژ نامی : 110 تا 220 ولت AC

محدوده تغذیه : 90 تا 250 ولت AC

فرکانس تغذیه : 50/60 هرتز

فاصله تشخیص : 15 میلی‌متر ±10%

فاصله تنظیم : 0 تا 13 میلی‌متر

فاصله تأخیر : حداکثر 10% فاصله تشخیص

نوع جسم قابل تشخیص : فلزات مغناطیسی

جسم استاندارد تشخیص : آهن SPCC با ابعاد 54×54×1 میلی‌متر

فرکانس پاسخ : 50 هرتز AC

جریان مصرفی : حداکثر 1.7 میلی‌آمپر

خروجی کنترلی : حداکثر 200 میلی‌آمپر

حفاظت مدار : حفاظت در برابر Surge

ولتاژ تحمل : AC1000V / 50-60Hz به مدت یک دقیقه

مقاومت عایقی : حداقل 50 مگااهم

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری : 35 تا 95 درصد RH

رزوه بدنه : M30×1.5

جنس بدنه : برنج با روکش نیکل

جنس سطح تشخیص : ABS

طول کابل : 2 متر

مزایا و معایب سنسور القایی OMCH مدل HLJ30A3-15-J/A1

مزایا

فاصله تشخیص 15 میلی‌متر

خروجی AC دو سیمه

حالت خروجی NO

بدنه M30×1.5

طراحی Non-Flush

تشخیص بدون تماس قطعات فلزی

درجه حفاظت IP67

بدنه برنجی با روکش نیکل

مناسب برای مدارهای کنترل AC

قابلیت تشخیص موقعیت قطعات

مناسب برای خطوط تولید و ماشین‌آلات صنعتی

کابل 2 متری

معایب

برای تشخیص مستقیم مواد غیرفلزی مناسب نیست.

خروجی AC دو سیمه باید با مدار کنترل و ورودی مورد استفاده سازگار باشد.

فرکانس پاسخ 50 هرتز برای کاربردهای بسیار سریع محدودیت ایجاد می‌کند.

مدل A1 فقط خروجی NO را ارائه می‌دهد.

در صورت استفاده از فلزات غیرمغناطیسی، فاصله تشخیص نسبت به مقدار اسمی کاهش پیدا می‌کند.

ویژگی‌های کوتاه سنسور القایی OMCH مدل HLJ30A3-15-J/A1

• برند : OMCH
• مدل : HLJ30A3-15-J/A1
• نوع سنسور : القایی / مجاورتی
• نوع نصب : Non-Flush
• خروجی : AC دو سیمه
• حالت خروجی : NO
• تعداد سیم : 2 سیمه
• تغذیه : AC
• ولتاژ تغذیه : 110 تا 220 ولت AC
• محدوده تغذیه : 90 تا 250 ولت AC
• فاصله تشخیص : 15 میلی‌متر ±10%
• فاصله تنظیم : 0 تا 13 میلی‌متر
• فرکانس پاسخ : 50 هرتز
• جریان مصرفی : حداکثر 1.7 میلی‌آمپر
• جریان خروجی : حداکثر 200 میلی‌آمپر
• بدنه : M30×1.5
• جنس بدنه : برنج با روکش نیکل
• درجه حفاظت : IP67
• طول کابل : 2 متر
• کاربرد : تشخیص حضور و موقعیت قطعات فلزی

نکته مهم

قبل از خرید سنسور القایی OMCH مدل HLJ30A3-15-J/A1، نوع خروجی AC دو سیمه NO، محدوده تغذیه 90 تا 250 ولت AC، فاصله تشخیص 15 میلی‌متر و ابعاد رزوه M30×1.5 را با مشخصات مدار کنترل خود مطابقت دهید.

فاصله تشخیص 15 میلی‌متر مقدار نامی سنسور است و برای فلزات مختلف می‌تواند متفاوت باشد. طبق مشخصات فنی، جسم استاندارد تشخیص برای این مدل آهن SPCC با ابعاد 54×54×1 میلی‌متر است و فاصله تشخیص هنگام استفاده از فلزات غیرمغناطیسی کاهش پیدا می‌کند.

همچنین A1 در کد محصول نشان‌دهنده خروجی AC دو سیمه NO است. اگر مدار به خروجی NC نیاز داشته باشد، مدل A2 و اگر به هر دو وضعیت NO و NC نیاز باشد، مدل A3 از همین خانواده گزینه‌های متفاوتی هستند.

چرا سنسور القایی OMCH مدل HLJ30A3-15-J/A1 به سیستم برق صنعتی شما کمک می‌کند؟

سنسور HLJ30A3-15-J/A1 امکان تشخیص حضور و موقعیت قطعات فلزی را بدون استفاده از کنتاکت مکانیکی فراهم می‌کند. این ویژگی در ماشین‌آلات و خطوط تولیدی که قطعات به‌صورت مداوم حرکت می‌کنند اهمیت زیادی دارد و می‌تواند نیاز به تجهیزات مکانیکی برای تشخیص موقعیت را کاهش دهد.

ترکیب فاصله تشخیص 15 میلی‌متر، بدنه M30، خروجی AC دو سیمه NO، تغذیه 90 تا 250 ولت AC، طراحی Non-Flush و درجه حفاظت IP67، این مدل را برای تجهیزات صنعتی، خطوط تولید، نوار نقاله‌ها، ماشین‌آلات بسته‌بندی و مدارهای فرمان AC به گزینه‌ای کاربردی تبدیل می‌کند.
