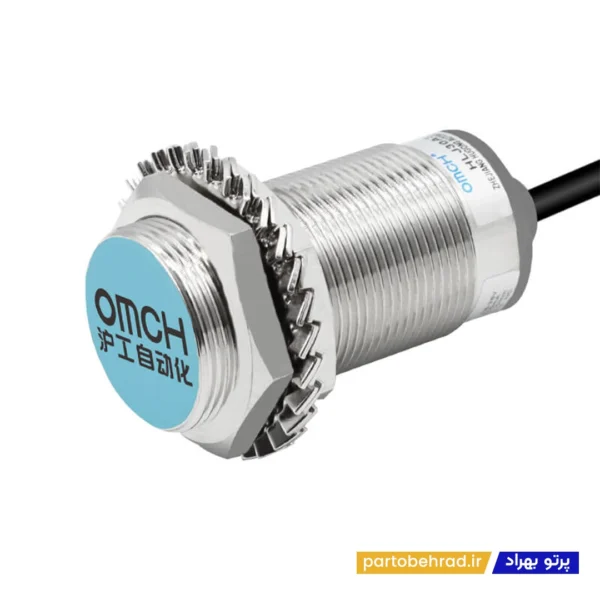

سنسور القایی OMCH مدل HLJ30A3-15-J/A3

سنسور القایی OMCH مدل HLJ30A3-15-J/A3 یک سنسور مجاورتی القایی صنعتی با بدنه فلزی M30×1.5 است که برای تشخیص بدون تماس قطعات فلزی در ماشین‌آلات، خطوط تولید، تجهیزات اتوماسیون صنعتی و مدارهای فرمان استفاده می‌شود. این مدل دارای خروجی AC با حالت NO+NC است و برای مدارهایی که به هر دو وضعیت Normally Open و Normally Closed نیاز دارند، گزینه‌ای کاربردی محسوب می‌شود. فاصله تشخیص نامی این سنسور 15 میلی‌متر ±10% است.

مدل HLJ30A3-15-J/A3 از نوع AC سه‌سیمه بوده و با ولتاژ 90 تا 250 ولت AC کار می‌کند. ساختار این مدل Unshielded / Non-Flush است و بدنه آن از برنج با روکش نیکل ساخته شده است. همچنین درجه حفاظت IP67 و کابل 2 متری، استفاده از آن را در بسیاری از محیط‌های صنعتی امکان‌پذیر می‌کند.

چرا سنسور القایی OMCH مدل HLJ30A3-15-J/A3 انتخاب مناسبی است؟

یکی از ویژگی‌های مهم HLJ30A3-15-J/A3 فاصله تشخیص 15 میلی‌متر است که امکان تشخیص قطعات فلزی را بدون تماس مستقیم فراهم می‌کند. این ویژگی باعث کاهش استهلاک مکانیکی و افزایش قابلیت اطمینان سیستم‌های تشخیص موقعیت می‌شود. فاصله تنظیم این مدل 0 تا 13 میلی‌متر اعلام شده است.

خروجی AC با حالت NO+NC مزیت مهم دیگر این مدل است. در این ساختار، می‌توان از دو وضعیت خروجی برای طراحی مدار فرمان استفاده کرد و بسته به منطق کنترلی سیستم، از کنتاکت باز یا بسته سنسور بهره گرفت. در خانواده HLJ30A3-15، مدل A1 خروجی AC دو سیمه NO، مدل A2 خروجی AC دو سیمه NC و مدل A3 خروجی AC با حالت NO+NC ارائه می‌دهد.

این سنسور برای تشخیص فلزات مغناطیسی طراحی شده است و در صورت استفاده از فلزات غیرمغناطیسی، فاصله تشخیص کاهش پیدا می‌کند. جسم استاندارد تشخیص این مدل آهن SPCC با ابعاد 54×54×1 میلی‌متر است.

کاربردهای سنسور القایی OMCH مدل HLJ30A3-15-J/A3

تشخیص حضور قطعات فلزی

تشخیص موقعیت قطعات فلزی

شمارش قطعات در خطوط تولید

تشخیص انتهای مسیر مکانیزم‌ها

کنترل موقعیت جک‌ها

تشخیص حرکت قطعات فلزی

کنترل نوار نقاله

ماشین‌آلات بسته‌بندی

خطوط مونتاژ

ماشین‌آلات CNC

تجهیزات اتوماسیون صنعتی

مدارهای فرمان AC

سیستم‌های کنترل موقعیت

تابلو برق و تجهیزات صنعتی

ویژگی‌های تکمیلی سنسور القایی OMCH مدل HLJ30A3-15-J/A3

برند : OMCH

مدل : HLJ30A3-15-J/A3

نوع محصول : سنسور القایی

نوع سنسور : Inductive Proximity Sensor

نوع نصب : Unshielded / Non-Flush

نوع خروجی : AC

حالت خروجی : NO+NC

تعداد سیم : 3 سیمه

نوع تغذیه : AC

ولتاژ نامی : 110 تا 220 ولت AC

محدوده تغذیه : 90 تا 250 ولت AC

فرکانس تغذیه : 50/60 هرتز

فاصله تشخیص : 15 میلی‌متر ±10%

فاصله تنظیم : 0 تا 13 میلی‌متر

فاصله تأخیر : حداکثر 10% فاصله تشخیص

نوع جسم قابل تشخیص : فلزات مغناطیسی

جسم استاندارد تشخیص : آهن SPCC با ابعاد 54×54×1 میلی‌متر

فرکانس پاسخ : 50 هرتز AC

جریان مصرفی : حداکثر 1.7 میلی‌آمپر

خروجی کنترلی : حداکثر 200 میلی‌آمپر

حفاظت مدار : حفاظت در برابر Surge

ولتاژ تحمل : AC1000V / 50-60Hz به مدت یک دقیقه

مقاومت عایقی : حداقل 50 مگااهم

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی‌گراد

رطوبت کاری : 35 تا 95 درصد RH

رزوه بدنه : M30×1.5

جنس بدنه : برنج با روکش نیکل

جنس سطح تشخیص : ABS

طول کابل : 2 متر

مزایا و معایب سنسور القایی OMCH مدل HLJ30A3-15-J/A3

مزایا

فاصله تشخیص 15 میلی‌متر

خروجی AC با حالت NO+NC

قابلیت استفاده از دو وضعیت خروجی در مدار فرمان

بدنه M30×1.5

طراحی Non-Flush

تشخیص بدون تماس قطعات فلزی

درجه حفاظت IP67

بدنه برنجی با روکش نیکل

مناسب برای مدارهای کنترل AC

مناسب برای تشخیص موقعیت قطعات

مناسب برای خطوط تولید و ماشین‌آلات صنعتی

کابل 2 متری

معایب

برای تشخیص مستقیم مواد غیرفلزی مناسب نیست.

در صورت استفاده از فلزات غیرمغناطیسی، فاصله تشخیص کاهش می‌یابد.

خروجی AC باید با ولتاژ و مدار کنترل سیستم سازگار باشد.

فرکانس پاسخ 50 هرتز برای کاربردهای بسیار سریع محدودیت ایجاد می‌کند.

ساختار Non-Flush به فضای مناسب اطراف سطح تشخیص نیاز دارد.

ویژگی‌های کوتاه سنسور القایی OMCH مدل HLJ30A3-15-J/A3

• برند : OMCH
• مدل : HLJ30A3-15-J/A3
• نوع سنسور : القایی / مجاورتی
• نوع نصب : Non-Flush
• خروجی : AC
• حالت خروجی : NO+NC
• تعداد سیم : 3 سیمه
• تغذیه : AC
• ولتاژ تغذیه : 110 تا 220 ولت AC
• محدوده تغذیه : 90 تا 250 ولت AC
• فاصله تشخیص : 15 میلی‌متر ±10%
• فاصله تنظیم : 0 تا 13 میلی‌متر
• فرکانس پاسخ : 50 هرتز
• جریان مصرفی : حداکثر 1.7 میلی‌آمپر
• جریان خروجی : حداکثر 200 میلی‌آمپر
• بدنه : M30×1.5
• جنس بدنه : برنج با روکش نیکل
• درجه حفاظت : IP67
• طول کابل : 2 متر
• کاربرد : تشخیص حضور و موقعیت قطعات فلزی

نکته مهم

قبل از خرید سنسور القایی OMCH مدل HLJ30A3-15-J/A3، نوع خروجی AC NO+NC، تعداد سیم، محدوده تغذیه 90 تا 250 ولت AC، فاصله تشخیص 15 میلی‌متر و ابعاد رزوه M30×1.5 را با مشخصات مدار کنترل خود مطابقت دهید.

فاصله تشخیص 15 میلی‌متر مقدار نامی سنسور است و برای تمام فلزات یکسان نیست. برای فلزات غیرمغناطیسی مانند آلومینیوم یا مس، فاصله تشخیص نسبت به جسم استاندارد کاهش پیدا می‌کند. بنابراین در طراحی سیستم، فاصله نصب باید بر اساس جنس واقعی قطعه هدف تعیین شود.

تفاوت اصلی A3 با مدل‌های A1 و A2 در نوع خروجی است. A1 خروجی AC دو سیمه NO، A2 خروجی AC دو سیمه NC و A3 خروجی AC با حالت NO+NC دارد. بنابراین مدل A3 زمانی کاربرد بیشتری دارد که مدار کنترل به هر دو وضعیت خروجی نیاز داشته باشد.

چرا سنسور القایی OMCH مدل HLJ30A3-15-J/A3 به سیستم برق صنعتی شما کمک می‌کند؟

سنسور HLJ30A3-15-J/A3 با تشخیص بدون تماس قطعات فلزی، امکان کنترل موقعیت، حضور و حرکت قطعات را در ماشین‌آلات و خطوط تولید فراهم می‌کند. استفاده از سنسور القایی باعث می‌شود برای تشخیص موقعیت نیازی به تماس مکانیکی مستقیم با قطعه نباشد و در نتیجه استهلاک تجهیزات تشخیص کاهش پیدا کند.

ترکیب فاصله تشخیص 15 میلی‌متر، بدنه M30×1.5، خروجی AC با حالت NO+NC، محدوده تغذیه 90 تا 250 ولت AC، طراحی Non-Flush، درجه حفاظت IP67 و کابل 2 متری، این مدل را برای ماشین‌آلات، خطوط تولید، نوار نقاله‌ها، تجهیزات بسته‌بندی و مدارهای فرمان صنعتی مناسب می‌کند.
