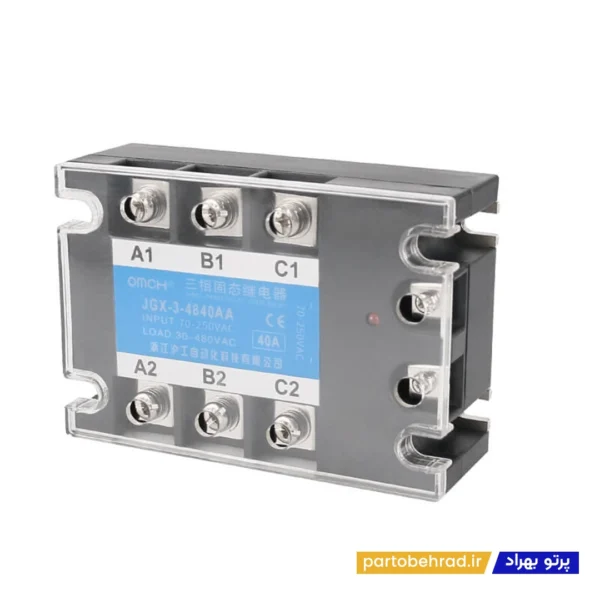

رله حالت جامد OMCH مدل JGX-3-4860AA

رله حالت جامد OMCH مدل JGX-3-4860AA یکی از تجهیزات کاربردی برای قطع و وصل بدون کنتاکت بارهای الکتریکی در سیستم های برق صنعتی، تابلو برق و اتوماسیون است. این مدل از نوع رله حالت جامد AC به AC بوده و برای کنترل بارهای AC با استفاده از یک سیگنال فرمان AC طراحی شده است. ساختار نیمه هادی این رله باعث می شود عمل سوئیچینگ بدون استفاده از کنتاکت مکانیکی انجام شود و برای کاربردهایی که تعداد دفعات قطع و وصل بالا است، گزینه ای مناسب باشد.

رله حالت جامد JGX-3-4860AA دارای ظرفیت جریان بار 60 آمپر و محدوده ولتاژ بار 24 تا 480 ولت AC است. ولتاژ کنترل این مدل 70 تا 250 ولت AC بوده و برای کاربردهای صنعتی که مدار فرمان AC دارند، مورد استفاده قرار می گیرد. این مدل در خانواده JGX-3 به عنوان نسخه AC به AC قرار دارد و برای کنترل بارهای سه فاز مناسب است.

چرا رله حالت جامد OMCH مدل JGX-3-4860AA انتخاب مناسبی است؟

رله حالت جامد OMCH مدل JGX-3-4860AA به دلیل نداشتن کنتاکت مکانیکی، برای کاربردهایی که به سوئیچینگ مکرر و بدون جرقه مکانیکی نیاز دارند، انتخاب مناسبی محسوب می شود. این ویژگی می تواند در افزایش طول عمر بخش سوئیچینگ و کاهش استهلاک ناشی از قطع و وصل مکانیکی مؤثر باشد.

ظرفیت جریان 60 آمپر و محدوده ولتاژ بار 24 تا 480VAC باعث می شود این مدل برای کنترل طیف گسترده ای از بارهای AC در تجهیزات صنعتی مورد استفاده قرار گیرد. همچنین ولتاژ کنترل 70 تا 250VAC امکان استفاده از آن را در مدارهای فرمان AC فراهم می کند.

کاربردهای رله حالت جامد OMCH مدل JGX-3-4860AA

کنترل بارهای AC در تابلو برق صنعتی

کنترل تجهیزات گرمایشی و المنت های صنعتی

سیستم های اتوماسیون صنعتی

کنترل بارهای سه فاز

ماشین آلات صنعتی

تابلوهای کنترل و فرمان

سیستم های کنترل حرارت

تجهیزات صنعتی با سوئیچینگ مکرر

کنترل تجهیزات و مصرف کننده های AC

مدارهای قدرت و کنترل صنعتی

ویژگی های تکمیلی رله حالت جامد OMCH مدل JGX-3-4860AA

نوع محصول رله حالت جامد SSR

برند OMCH

مدل JGX-3-4860AA

نوع عملکرد AC به AC

نوع کاربرد سه فاز

جریان بار 60 آمپر

ولتاژ بار 24 تا 480 ولت AC

ولتاژ کنترل 70 تا 250 ولت AC

جریان کنترل حداکثر 12 میلی آمپر

افت ولتاژ در حالت روشن حداکثر 1.5 ولت

جریان نشتی در حالت خاموش حداکثر 10 میلی آمپر

زمان روشن و خاموش شدن حداکثر 10 میلی ثانیه

استحکام دی الکتریک 2000VAC

مقاومت عایقی 500MΩ در 500VDC

نشانگر وضعیت LED

روش نصب پیچ و مهره

دمای محیط کاری 30- تا 75+ درجه سانتی گراد

مزایا و معایب رله حالت جامد OMCH مدل JGX-3-4860AA

مزایا

سوئیچینگ بدون کنتاکت مکانیکی

مناسب برای بارهای AC

قابلیت کنترل بار تا 60 آمپر

محدوده ولتاژ بار 24 تا 480VAC

ولتاژ کنترل AC از 70 تا 250 ولت

مناسب برای کاربردهای سه فاز

مناسب برای سوئیچینگ مکرر

دارای نشانگر LED

عایق بندی الکتریکی مناسب

مناسب برای تابلو برق و اتوماسیون صنعتی

معایب

برای استفاده صحیح باید ولتاژ کنترل AC با محدوده 70 تا 250 ولت مطابقت داشته باشد.

این مدل برای بارهای DC مناسب نیست و نسخه AC به AC محسوب می شود.

در جریان های بالا، دفع حرارت اهمیت زیادی دارد و نحوه نصب و شرایط خنک کاری باید متناسب با بار انتخاب شود.

در صورت استفاده نزدیک به حداکثر جریان نامی، انتخاب هیت سینک و تهویه مناسب اهمیت بیشتری پیدا می کند.

ویژگی های کوتاه رله حالت جامد OMCH مدل JGX-3-4860AA

• برند : OMCH
• مدل : JGX-3-4860AA
• نوع محصول : رله حالت جامد
• نوع رله : AC به AC
• نوع کاربرد : سه فاز
• جریان بار : 60A
• ولتاژ بار : 24 تا 480VAC
• ولتاژ کنترل : 70 تا 250VAC
• جریان کنترل : حداکثر 12mA
• افت ولتاژ روشن : حداکثر 1.5V
• جریان نشتی : حداکثر 10mA
• زمان سوئیچینگ : حداکثر 10ms
• استحکام دی الکتریک : 2000VAC
• مقاومت عایقی : 500MΩ در 500VDC
• نشانگر : LED
• دمای کاری : 30- تا 75+ درجه سانتی گراد
• روش نصب : پیچ و مهره

نکته مهم

قبل از خرید رله حالت جامد OMCH مدل JGX-3-4860AA، ولتاژ کنترل و ولتاژ بار را با مدار مورد نظر مطابقت دهید. این مدل دارای ورودی کنترل AC در محدوده 70 تا 250 ولت و خروجی برای بار AC در محدوده 24 تا 480 ولت است. همچنین ظرفیت جریان نامی آن 60 آمپر است.

برای استفاده در جریان های بالا، توجه به دفع حرارت بسیار مهم است. افت ولتاژ حالت روشن این مدل حداکثر 1.5 ولت اعلام شده است؛ بنابراین در جریان های بالا گرمای قابل توجهی می تواند در رله ایجاد شود و باید شرایط نصب، تهویه و خنک کاری مناسب در نظر گرفته شود.

چرا رله حالت جامد OMCH مدل JGX-3-4860AA به سیستم برق صنعتی شما کمک می کند؟

در سیستم های برق صنعتی، قطع و وصل مکرر بارهای الکتریکی با استفاده از تجهیزات مناسب می تواند به افزایش قابلیت اطمینان و کاهش استهلاک مدار کنترل کمک کند. رله حالت جامد OMCH مدل JGX-3-4860AA با ساختار بدون کنتاکت مکانیکی، برای کاربردهایی که به سوئیچینگ مکرر بارهای AC نیاز دارند، گزینه ای کاربردی است.

ظرفیت جریان 60 آمپر، محدوده بار 24 تا 480VAC و ورودی کنترل 70 تا 250VAC، این مدل را برای بسیاری از تابلوهای برق، سیستم های کنترل صنعتی، تجهیزات گرمایشی و ماشین آلات مناسب می کند. وجود نشانگر LED نیز امکان بررسی وضعیت عملکرد رله را ساده تر می کند.

اگر قصد خرید رله حالت جامد OMCH مدل JGX-3-4860AA را دارید، این مدل با ظرفیت 60 آمپر، خروجی AC به AC، ورودی کنترل AC و ساختار مناسب برای کاربردهای صنعتی، گزینه ای مناسب برای کنترل بارهای AC در سیستم های برق و اتوماسیون است.
