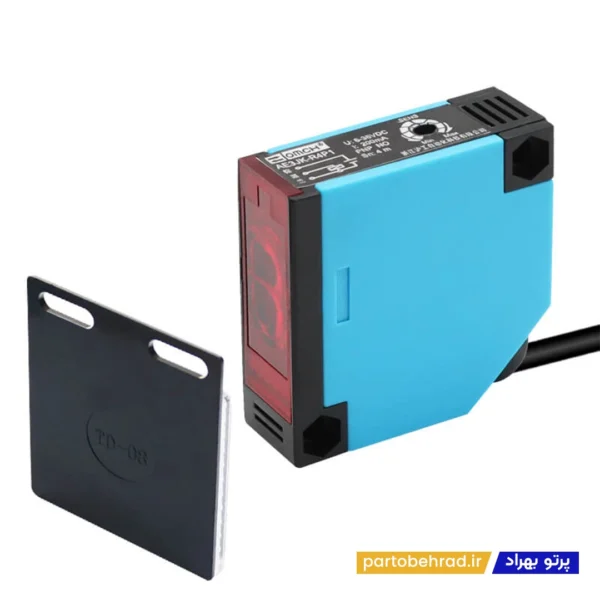

سنسور نوری آینه دار OMCH مدل AE3JK-R4M2-A

سنسور نوری آینه دار OMCH مدل AE3JK-R4M2-A از سری سنسورهای نوری آینه دار AE3JK-R4 است که برای تشخیص حضور و عبور اجسام در سیستم های اتوماسیون صنعتی، خطوط تولید، نوار نقاله و ماشین آلات مورد استفاده قرار می گیرد. این مدل با روش Retro Reflective کار می کند؛ یعنی فرستنده و گیرنده در یک مجموعه قرار دارند و برای تشخیص جسم از یک رفلکتور در مقابل سنسور استفاده می شود.

مدل AE3JK-R4M2-A دارای خروجی رله ای، تغذیه AC و عملکرد Dark ON است. فاصله تشخیص آن 4 متر ±10% بوده و امکان تنظیم حساسیت برای فاصله تشخیص وجود دارد. این مدل برای تشخیص اجسام مات طراحی شده و از نور مادون قرمز با طول موج 660 نانومتر استفاده می کند.

در عملکرد Dark ON، زمانی که مسیر نور بین سنسور و رفلکتور قطع شود، خروجی سنسور فعال می شود. این ویژگی باعث می شود مدل AE3JK-R4M2-A برای کاربردهایی که فرمان باید هنگام قرار گرفتن جسم در مسیر صادر شود، گزینه مناسبی باشد.

چرا سنسور نوری آینه دار OMCH مدل AE3JK-R4M2-A انتخاب مناسبی است؟

سنسور نوری آینه دار AE3JK-R4M2-A از نوع AC Non-Illuminated و دارای خروجی رله ای است. این مدل در خانواده AE3JK-R4 در کنار مدل AE3JK-R4M1-A قرار می گیرد، با این تفاوت که R4M2-A دارای عملکرد Dark ON است؛ بنابراین این تفاوت باید هنگام انتخاب مدل در نظر گرفته شود.

محدوده تغذیه نسخه AC این سری 90 تا 250 ولت AC با فرکانس 50/60 هرتز است. فاصله تشخیص 4 متر ±10%، زمان پاسخ حدود 30 میلی ثانیه و درجه حفاظت IP65 نیز از مشخصات اعلام شده برای این سری هستند.

کاربردهای سنسور نوری آینه دار OMCH مدل AE3JK-R4M2-A

تشخیص عبور قطعات

تشخیص حضور محصولات

شمارش قطعات

کنترل نوار نقاله

ماشین آلات بسته بندی

خطوط تولید صنعتی

خطوط مونتاژ

تجهیزات انتقال مواد

تشخیص موقعیت محصولات

ماشین آلات صنعتی

سیستم های اتوماسیون صنعتی

کنترل فرآیند تولید

مدارهای فرمان و کنترل

ویژگی های تکمیلی سنسور نوری آینه دار OMCH مدل AE3JK-R4M2-A

برند : OMCH

مدل : AE3JK-R4M2-A

نوع محصول : سنسور نوری آینه دار

روش تشخیص : Retro Reflective

نوع خروجی : رله ای

حالت عملکرد : Dark ON

نوع تغذیه : AC

ولتاژ تغذیه : AC 110 تا 220 ولت

محدوده تغذیه : AC 90 تا 250 ولت

فرکانس : 50/60 هرتز

فاصله تشخیص : 4 متر ±10%

تنظیم فاصله تشخیص : کنترل حساسیت

نوع جسم قابل تشخیص : جسم مات

منبع نور : مادون قرمز 660 نانومتر

زمان پاسخ : حدود 30 میلی ثانیه

فرکانس پاسخ : حدود 25 هرتز

مصرف توان : حداکثر 3VA

خروجی کنترلی : حداکثر 2 آمپر

درجه حفاظت : IP65

جنس بدنه : آلومینیوم دایکاست و ABS

جنس لنز : PMMA

طول کابل : 2 متر

دمای کاری : 30- تا 65+ درجه سانتی گراد

مزایا و معایب سنسور نوری آینه دار OMCH مدل AE3JK-R4M2-A

مزایا

فاصله تشخیص 4 متر

روش تشخیص Retro Reflective

خروجی رله ای

تغذیه AC

عملکرد Dark ON

قابلیت تنظیم حساسیت

منبع نور مادون قرمز

درجه حفاظت IP65

مناسب برای تشخیص قطعات و محصولات

مناسب برای خطوط تولید و نوار نقاله

معایب

برای عملکرد صحیح به رفلکتور مناسب نیاز دارد.

تراز بودن سنسور و رفلکتور اهمیت زیادی دارد.

آلودگی سطح رفلکتور یا لنز می تواند روی عملکرد سنسور تأثیر بگذارد.

خروجی رله ای برای سوئیچینگ های بسیار سریع محدودیت بیشتری نسبت به خروجی های الکترونیکی دارد.

ویژگی های کوتاه سنسور نوری آینه دار OMCH مدل AE3JK-R4M2-A

• برند : OMCH
• مدل : AE3JK-R4M2-A
• نوع محصول : سنسور نوری آینه دار
• روش تشخیص : Retro Reflective
• نوع خروجی : رله ای
• حالت عملکرد : Dark ON
• نوع تغذیه : AC
• محدوده تغذیه : 90 تا 250 ولت AC
• فاصله تشخیص : 4 متر ±10%
• تنظیم فاصله : کنترل حساسیت
• منبع نور : مادون قرمز 660 نانومتر
• زمان پاسخ : حدود 30 میلی ثانیه
• درجه حفاظت : IP65
• طول کابل : 2 متر
• کاربرد : تشخیص حضور و عبور اجسام
• مناسب برای : خطوط تولید، نوار نقاله و اتوماسیون صنعتی

نکته مهم

قبل از خرید سنسور نوری آینه دار OMCH مدل AE3JK-R4M2-A، نوع تغذیه، خروجی و حالت عملکرد آن را با مدار کنترل خود مطابقت دهید. تفاوت اصلی این مدل با AE3JK-R4M1-A در حالت عملکرد است؛ مدل R4M1-A روشن شونده با قطع مسیر به صورت Light ON و مدل R4M2-A از نوع Dark ON است.

همچنین باید از رفلکتور مناسب استفاده شود و سنسور و رفلکتور به صورت دقیق روبه روی یکدیگر قرار بگیرند. فاصله تشخیص اسمی این مدل 4 متر ±10% است.

چرا سنسور نوری آینه دار OMCH مدل AE3JK-R4M2-A به سیستم برق صنعتی شما کمک می کند؟

در سیستم های اتوماسیون صنعتی، تشخیص دقیق حضور و عبور قطعات برای کنترل خودکار فرآیند اهمیت زیادی دارد. سنسور نوری آینه دار OMCH مدل AE3JK-R4M2-A با روش Retro Reflective، فاصله تشخیص 4 متر و خروجی رله ای می تواند برای تشخیص اجسام در مسیرهای مشخص مورد استفاده قرار گیرد.

عملکرد Dark ON این مدل باعث می شود هنگام قطع شدن مسیر نور توسط جسم، وضعیت خروجی تغییر کند. به همین دلیل این سنسور می تواند در کنترل نوار نقاله، شمارش محصولات، ماشین آلات بسته بندی و خطوط تولید کاربرد داشته باشد.
