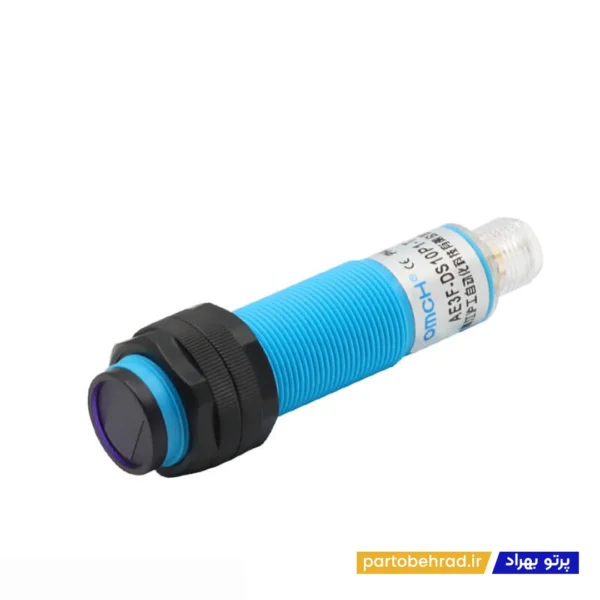

سنسور نوری یک طرفه OMCH مدل AE3F-DS10A1

سنسور نوری یک طرفه OMCH مدل AE3F-DS10A1 از نوع Diffuse Reflection است و برای تشخیص حضور، عبور و موقعیت اجسام در خطوط تولید، نوار نقاله، ماشین آلات صنعتی و تجهیزات اتوماسیون مورد استفاده قرار می گیرد. این مدل دارای خروجی AC دو سیمه با حالت NO بوده و فاصله تشخیص آن 10 سانتی متر ±10% است. طبق مشخصات OMCH، مدل AE3F-DS10A1 برای تشخیص اجسام شفاف و مات طراحی شده و فاصله تشخیص آن ثابت است.

در روش Diffuse Reflection، فرستنده و گیرنده در یک بدنه قرار دارند و نور پس از برخورد با جسم به سنسور بازمی گردد؛ بنابراین برای عملکرد سنسور به رفلکتور جداگانه نیاز نیست. این مدل با طراحی گرد M18×1 و درجه حفاظت IP67 برای استفاده در محیط های صنعتی مناسب است.

چرا سنسور نوری یک طرفه OMCH مدل AE3F-DS10A1 انتخاب مناسبی است؟

مدل AE3F-DS10A1 برای کاربردهایی مناسب است که به سنسور نوری با خروجی دو سیمه AC و حالت NO نیاز دارند. فاصله تشخیص 10 سانتی متر ±10% و زمان پاسخ حدود 30 میلی ثانیه در حالت AC، امکان استفاده از آن را در بسیاری از کاربردهای تشخیص قطعات و محصولات فراهم می کند.

این مدل در خانواده AE3F-DS10 در گروه سنسورهای دو سیمه قرار می گیرد و برخلاف مدل های NPN و PNP، برای مدارهای AC طراحی شده است. تغذیه مدل های AC این خانواده AC 110 تا 220 ولت است و محدوده کاری آن 90 تا 250 ولت AC اعلام شده است.

کاربردهای سنسور نوری یک طرفه OMCH مدل AE3F-DS10A1

تشخیص حضور قطعات

تشخیص عبور محصولات

شمارش قطعات

کنترل نوار نقاله

ماشین آلات بسته بندی

خطوط تولید صنعتی

خطوط مونتاژ

تشخیص موقعیت قطعات

تجهیزات انتقال مواد

ماشین آلات صنعتی

سیستم های اتوماسیون صنعتی

مدارهای فرمان و کنترل

ویژگی های تکمیلی سنسور نوری یک طرفه OMCH مدل AE3F-DS10A1

برند : OMCH

مدل : AE3F-DS10A1

نوع محصول : سنسور نوری یک طرفه

روش تشخیص : Diffuse Reflection

نوع خروجی : AC دو سیمه

حالت خروجی : NO

نوع تغذیه : AC

ولتاژ تغذیه : AC 110 تا 220 ولت

محدوده تغذیه : AC 90 تا 250 ولت

فرکانس تغذیه : 50/60 هرتز

فاصله تشخیص : 10 سانتی متر ±10%

تنظیم فاصله تشخیص : ثابت

نوع جسم قابل تشخیص : اجسام شفاف و مات

منبع نور : مادون قرمز 660 نانومتر

زمان پاسخ : حدود 30 میلی ثانیه

تأخیر اتصال : حدود 1.5 میلی ثانیه

جریان مصرفی : حداکثر 1.7 میلی آمپر

خروجی کنترلی : حداکثر 200 میلی آمپر

حفاظت مدار : حفاظت در برابر Surge

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی گراد

رطوبت کاری : 35 تا 95 درصد RH

ابعاد رزوه : M18×1

جنس بدنه : برنج با روکش نیکل و ABS

جنس سطح تشخیص : PMMA

طول کابل : 2 متر

مزایا و معایب سنسور نوری یک طرفه OMCH مدل AE3F-DS10A1

مزایا

تشخیص بدون نیاز به رفلکتور

خروجی AC دو سیمه

حالت خروجی NO

فاصله تشخیص 10 سانتی متر

مناسب برای تشخیص اجسام شفاف و مات

طراحی استاندارد M18

درجه حفاظت IP67

مناسب برای کاربردهای صنعتی

نصب و استفاده آسان

بدنه مقاوم

معایب

فاصله تشخیص آن نسبت به مدل های برد بلندتر کمتر است.

زمان پاسخ آن در حالت AC بیشتر از مدل های DC است.

عملکرد تشخیص به میزان بازتاب نور از سطح جسم وابسته است.

رنگ و جنس سطح جسم می تواند روی عملکرد سنسور تأثیر بگذارد.

برای مدارهای DC باید از مدل های مناسب NPN، PNP یا دو سیمه DC استفاده شود.

ویژگی های کوتاه سنسور نوری یک طرفه OMCH مدل AE3F-DS10A1

• برند : OMCH
• مدل : AE3F-DS10A1
• نوع سنسور : نوری یک طرفه
• روش تشخیص : Diffuse Reflection
• نوع خروجی : AC دو سیمه
• حالت خروجی : NO
• نوع تغذیه : AC
• ولتاژ تغذیه : 110 تا 220 ولت AC
• محدوده تغذیه : 90 تا 250 ولت AC
• فرکانس : 50/60 هرتز
• فاصله تشخیص : 10 سانتی متر ±10%
• تنظیم فاصله : ثابت
• نوع جسم : شفاف و مات
• منبع نور : مادون قرمز 660 نانومتر
• زمان پاسخ : حدود 30 میلی ثانیه
• درجه حفاظت : IP67
• ابعاد : M18×1
• طول کابل : 2 متر
• کاربرد : تشخیص حضور، عبور و شمارش اجسام
• مناسب برای : خطوط تولید، نوار نقاله و اتوماسیون صنعتی

نکته مهم

قبل از خرید سنسور نوری یک طرفه OMCH مدل AE3F-DS10A1، حتماً نوع خروجی AC دو سیمه و NO و همچنین ولتاژ تغذیه را با مدار مورد استفاده مطابقت دهید. این مدل برای تغذیه AC طراحی شده و نباید مشخصات آن با مدل های NPN یا PNP خانواده AE3F-DS10 اشتباه گرفته شود.

در خانواده AE3F-DS10، مدل AE3F-DS10A1 دارای خروجی AC دو سیمه با حالت NO و مدل AE3F-DS10A2 دارای خروجی AC دو سیمه با حالت NC است. مدل های N1 تا N3 خروجی NPN و مدل های P1 تا P3 خروجی PNP دارند.

چرا سنسور نوری یک طرفه OMCH مدل AE3F-DS10A1 به سیستم برق صنعتی شما کمک می کند؟

سنسور نوری یک طرفه OMCH مدل AE3F-DS10A1 با فاصله تشخیص 10 سانتی متر، خروجی دو سیمه AC و حالت NO می تواند برای تشخیص خودکار قطعات و محصولات در تجهیزات صنعتی مورد استفاده قرار گیرد.

بدنه M18، درجه حفاظت IP67، منبع نور مادون قرمز و طراحی مناسب برای تشخیص اجسام شفاف و مات، این مدل را به گزینه ای کاربردی برای خطوط تولید، ماشین آلات و سیستم های اتوماسیون تبدیل کرده است.
