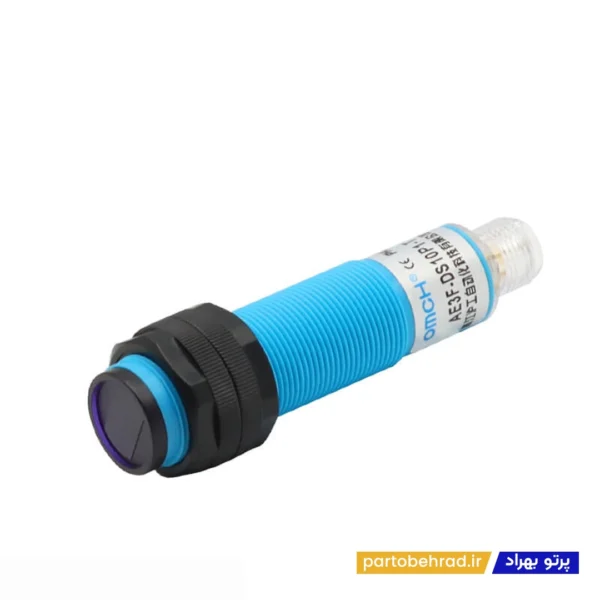

سنسور نوری یک طرفه OMCH مدل AE3F-DS10P3

سنسور نوری یک طرفه OMCH مدل AE3F-DS10P3 از نوع Diffuse Reflection است و برای تشخیص حضور، عبور و موقعیت اجسام در تجهیزات اتوماسیون صنعتی، خطوط تولید، نوار نقاله و ماشین آلات مورد استفاده قرار می گیرد. این مدل دارای خروجی PNP با حالت NO+NC بوده و فاصله تشخیص آن 10 سانتی متر ±10% است. فاصله تشخیص این مدل ثابت بوده و برای تشخیص اجسام شفاف و مات طراحی شده است.

در روش Diffuse Reflection، فرستنده و گیرنده در یک بدنه قرار دارند و نور پس از برخورد با جسم به سنسور بازمی گردد؛ بنابراین برای تشخیص جسم نیازی به رفلکتور جداگانه وجود ندارد. مدل AE3F-DS10P3 با تغذیه DC، خروجی PNP و زمان پاسخ حدود 1 میلی ثانیه، گزینه ای مناسب برای کاربردهای مختلف کنترل و اتوماسیون صنعتی است.

چرا سنسور نوری یک طرفه OMCH مدل AE3F-DS10P3 انتخاب مناسبی است؟

مدل AE3F-DS10P3 برای کاربردهایی مناسب است که به سنسور نوری با خروجی PNP و حالت NO+NC نیاز دارند. فاصله تشخیص 10 سانتی متر ±10% و زمان پاسخ سریع، امکان استفاده از این مدل را برای تشخیص قطعات و محصولات در فرآیندهای صنعتی فراهم می کند.

این سنسور دارای بدنه گرد با رزوه M18×1 و درجه حفاظت IP67 است و از مدارهای حفاظتی در برابر اتصال معکوس، Surge و اتصال کوتاه بار برخوردار است.

کاربردهای سنسور نوری یک طرفه OMCH مدل AE3F-DS10P3

تشخیص حضور قطعات

تشخیص عبور محصولات

شمارش قطعات

کنترل نوار نقاله

ماشین آلات بسته بندی

خطوط تولید صنعتی

خطوط مونتاژ

تشخیص موقعیت قطعات

تجهیزات انتقال مواد

ماشین آلات صنعتی

سیستم های اتوماسیون صنعتی

مدارهای فرمان و کنترل

ویژگی های تکمیلی سنسور نوری یک طرفه OMCH مدل AE3F-DS10P3

برند : OMCH

مدل : AE3F-DS10P3

نوع محصول : سنسور نوری یک طرفه

روش تشخیص : Diffuse Reflection

نوع خروجی : PNP

حالت خروجی : NO+NC

نوع تغذیه : DC

ولتاژ تغذیه : DC 12 تا 24 ولت

محدوده تغذیه : DC 6 تا 36 ولت

فاصله تشخیص : 10 سانتی متر ±10%

تنظیم فاصله تشخیص : ثابت

نوع جسم قابل تشخیص : اجسام شفاف و مات

منبع نور : مادون قرمز 660 نانومتر

زمان پاسخ : حدود 1 میلی ثانیه

تأخیر اتصال : حدود 1.5 میلی ثانیه

جریان مصرفی : حداکثر 20 میلی آمپر

خروجی کنترلی : حداکثر 200 میلی آمپر

حفاظت مدار : حفاظت در برابر اتصال معکوس، Surge و اتصال کوتاه بار

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی گراد

رطوبت کاری : 35 تا 95 درصد RH

ابعاد رزوه : M18×1

جنس بدنه : برنج با روکش نیکل و ABS

جنس سطح تشخیص : PMMA

طول کابل : 2 متر

مزایا و معایب سنسور نوری یک طرفه OMCH مدل AE3F-DS10P3

مزایا

تشخیص بدون نیاز به رفلکتور

خروجی PNP

دارای حالت NO+NC

فاصله تشخیص 10 سانتی متر

زمان پاسخ سریع

مناسب برای تشخیص اجسام شفاف و مات

تغذیه DC

مناسب برای اتصال به PLC

درجه حفاظت IP67

بدنه استاندارد M18

مناسب برای محیط های صنعتی

معایب

فاصله تشخیص آن نسبت به مدل های برد بلندتر کمتر است.

عملکرد تشخیص به میزان بازتاب نور از سطح جسم وابسته است.

رنگ و جنس سطح جسم می تواند روی عملکرد سنسور تأثیر بگذارد.

خروجی PNP باید با نوع ورودی PLC یا مدار کنترل سازگار باشد.

ویژگی های کوتاه سنسور نوری یک طرفه OMCH مدل AE3F-DS10P3

• برند : OMCH
• مدل : AE3F-DS10P3
• نوع سنسور : نوری یک طرفه
• روش تشخیص : Diffuse Reflection
• نوع خروجی : PNP
• حالت خروجی : NO+NC
• نوع تغذیه : DC
• ولتاژ تغذیه : 12 تا 24 ولت DC
• محدوده تغذیه : 6 تا 36 ولت DC
• فاصله تشخیص : 10 سانتی متر ±10%
• تنظیم فاصله : ثابت
• نوع جسم : شفاف و مات
• منبع نور : مادون قرمز 660 نانومتر
• زمان پاسخ : حدود 1 میلی ثانیه
• درجه حفاظت : IP67
• ابعاد : M18×1
• طول کابل : 2 متر
• کاربرد : تشخیص حضور، عبور و شمارش اجسام
• مناسب برای : خطوط تولید، نوار نقاله و اتوماسیون صنعتی

نکته مهم

قبل از خرید سنسور نوری یک طرفه OMCH مدل AE3F-DS10P3، نوع خروجی PNP و NO+NC، ولتاژ تغذیه و سازگاری خروجی سنسور با ورودی PLC یا مدار کنترل را بررسی کنید.

در خانواده AE3F-DS10، مدل P1 دارای خروجی PNP با حالت NO، مدل P2 دارای خروجی PNP با حالت NC و مدل P3 دارای خروجی PNP با حالت NO+NC است. مدل های N1، N2 و N3 نیز نسخه های NPN این خانواده هستند.

چرا سنسور نوری یک طرفه OMCH مدل AE3F-DS10P3 به سیستم برق صنعتی شما کمک می کند؟

در سیستم های اتوماسیون صنعتی، تشخیص سریع و دقیق حضور قطعات برای کنترل خودکار فرآیند اهمیت زیادی دارد. سنسور نوری یک طرفه OMCH مدل AE3F-DS10P3 با روش Diffuse Reflection، فاصله تشخیص 10 سانتی متر و خروجی PNP از نوع NO+NC می تواند برای تشخیص محصولات و قطعات در مسیرهای مختلف مورد استفاده قرار گیرد.

زمان پاسخ حدود 1 میلی ثانیه، بدنه M18، درجه حفاظت IP67 و مدارهای حفاظتی داخلی، این مدل را برای استفاده در خطوط تولید، نوار نقاله، ماشین آلات بسته بندی و تجهیزات اتوماسیون صنعتی مناسب می کند.
