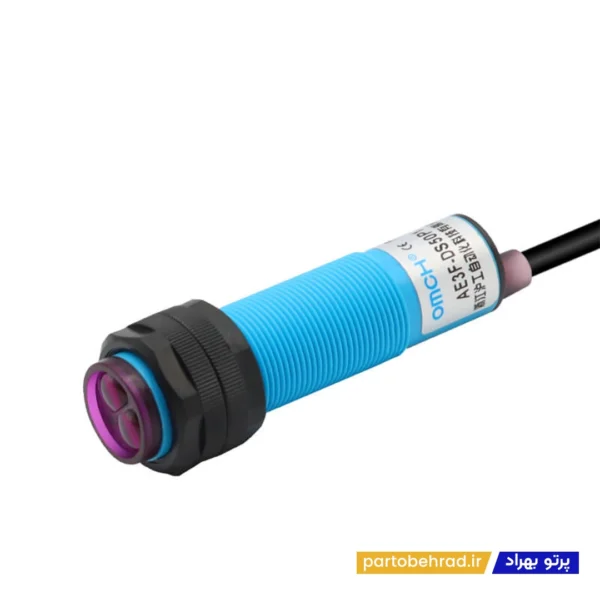

سنسور نوری یک طرفه OMCH مدل AE3F-DS50N3

سنسور نوری یک طرفه OMCH مدل AE3F-DS50N3 از نوع Diffuse Reflection است و برای تشخیص حضور، عبور و موقعیت اجسام در خطوط تولید، نوار نقاله، ماشین آلات صنعتی و سیستم های اتوماسیون مورد استفاده قرار می گیرد. این مدل دارای خروجی NPN با حالت NO+NC بوده و محدوده تشخیص آن 10 تا 50 سانتی متر ±10% است. حساسیت سنسور نیز از طریق تنظیم کننده قابل تنظیم است.

در روش Diffuse Reflection، فرستنده و گیرنده در یک بدنه قرار دارند و نور ارسال شده پس از برخورد با جسم به سنسور بازمی گردد؛ بنابراین برای تشخیص معمولی نیازی به رفلکتور جداگانه ندارد. این مدل دارای بدنه گرد با رزوه M18×1 و درجه حفاظت IP67 است و برای استفاده در محیط های صنعتی طراحی شده است.

چرا سنسور نوری یک طرفه OMCH مدل AE3F-DS50N3 انتخاب مناسبی است؟

مدل AE3F-DS50N3 برای کاربردهایی مناسب است که نیاز به تشخیص اجسام در فاصله 10 تا 50 سانتی متر و ارسال سیگنال به PLC یا مدار کنترل وجود دارد. خروجی NPN با حالت NO+NC امکان استفاده از سنسور در مدارهای مختلف کنترلی را فراهم می کند.

این سنسور با تغذیه DC، زمان پاسخ حدود 1 میلی ثانیه و قابلیت تنظیم حساسیت، برای کاربردهای مختلف اتوماسیون صنعتی گزینه ای کاربردی محسوب می شود.

کاربردهای سنسور نوری یک طرفه OMCH مدل AE3F-DS50N3

تشخیص حضور قطعات

تشخیص عبور محصولات

شمارش قطعات

کنترل نوار نقاله

ماشین آلات بسته بندی

خطوط تولید صنعتی

خطوط مونتاژ

تشخیص موقعیت محصولات

تجهیزات انتقال مواد

ماشین آلات صنعتی

سیستم های اتوماسیون صنعتی

کنترل فرآیند تولید

مدارهای فرمان و کنترل

ویژگی های تکمیلی سنسور نوری یک طرفه OMCH مدل AE3F-DS50N3

برند : OMCH

مدل : AE3F-DS50N3

نوع محصول : سنسور نوری یک طرفه

روش تشخیص : Diffuse Reflection

نوع خروجی : NPN

حالت خروجی : NO+NC

نوع تغذیه : DC

ولتاژ تغذیه : DC 12 تا 24 ولت

محدوده تغذیه : DC 6 تا 36 ولت

فاصله تشخیص : 10 تا 50 سانتی متر ±10%

تنظیم فاصله تشخیص : تنظیم کننده حساسیت

نوع جسم قابل تشخیص : اجسام شفاف و مات

منبع نور : مادون قرمز 660 نانومتر

زمان پاسخ : حدود 1 میلی ثانیه

تأخیر اتصال : حدود 1.5 میلی ثانیه

جریان مصرفی : حداکثر 20 میلی آمپر

خروجی کنترلی : حداکثر 200 میلی آمپر

حفاظت مدار : حفاظت در برابر اتصال معکوس، اضافه ولتاژ و اتصال کوتاه بار

درجه حفاظت : IP67

دمای کاری : 30- تا 65+ درجه سانتی گراد

رطوبت کاری : 35 تا 95 درصد RH

ابعاد رزوه : M18×1

جنس بدنه : برنج با روکش نیکل و ABS

جنس سطح تشخیص : PMMA

طول کابل : 2 متر

مزایا و معایب سنسور نوری یک طرفه OMCH مدل AE3F-DS50N3

مزایا

تشخیص بدون نیاز به رفلکتور

خروجی NPN

دارای حالت NO+NC

محدوده تشخیص 10 تا 50 سانتی متر

قابلیت تنظیم حساسیت

مناسب برای تشخیص اجسام شفاف و مات

تغذیه DC

مناسب برای اتصال به PLC

درجه حفاظت IP67

بدنه استاندارد M18

زمان پاسخ سریع

مناسب برای محیط های صنعتی

معایب

عملکرد تشخیص به میزان بازتاب نور از سطح جسم وابسته است.

رنگ و جنس سطح جسم می تواند روی عملکرد سنسور تأثیر بگذارد.

برای اجسام بسیار تیره یا براق، تنظیم حساسیت اهمیت بیشتری دارد.

خروجی NPN باید با نوع ورودی PLC یا مدار کنترل سازگار باشد.

ویژگی های کوتاه سنسور نوری یک طرفه OMCH مدل AE3F-DS50N3

• برند : OMCH
• مدل : AE3F-DS50N3
• نوع سنسور : نوری یک طرفه
• روش تشخیص : Diffuse Reflection
• نوع خروجی : NPN
• حالت خروجی : NO+NC
• نوع تغذیه : DC
• ولتاژ تغذیه : 12 تا 24 ولت DC
• محدوده تغذیه : 6 تا 36 ولت DC
• فاصله تشخیص : 10 تا 50 سانتی متر ±10%
• تنظیم فاصله : تنظیم حساسیت
• نوع جسم : شفاف و مات
• منبع نور : مادون قرمز 660 نانومتر
• زمان پاسخ : حدود 1 میلی ثانیه
• درجه حفاظت : IP67
• ابعاد : M18×1
• طول کابل : 2 متر
• کاربرد : تشخیص حضور، عبور و شمارش اجسام
• مناسب برای : خطوط تولید، نوار نقاله و اتوماسیون صنعتی

نکته مهم

قبل از خرید سنسور نوری یک طرفه OMCH مدل AE3F-DS50N3، نوع خروجی NPN و NO+NC، ولتاژ تغذیه و نوع ورودی PLC یا مدار کنترل را بررسی کنید.

در خانواده AE3F-DS50، مدل N1 دارای خروجی NPN با حالت NO، مدل N2 دارای خروجی NPN با حالت NC و مدل N3 دارای خروجی NPN با حالت NO+NC است. مدل های P1، P2 و P3 نیز نسخه های PNP همین خانواده هستند.

چرا سنسور نوری یک طرفه OMCH مدل AE3F-DS50N3 به سیستم برق صنعتی شما کمک می کند؟

در سیستم های اتوماسیون صنعتی، تشخیص دقیق حضور و عبور قطعات برای کنترل خودکار فرآیند اهمیت زیادی دارد. سنسور نوری یک طرفه OMCH مدل AE3F-DS50N3 با روش Diffuse Reflection، محدوده تشخیص 10 تا 50 سانتی متر و خروجی NPN از نوع NO+NC می تواند برای تشخیص محصولات و قطعات در مسیرهای مختلف مورد استفاده قرار گیرد.

بدنه M18، درجه حفاظت IP67، قابلیت تنظیم حساسیت و زمان پاسخ حدود 1 میلی ثانیه، این مدل را برای استفاده در خطوط تولید، نوار نقاله و تجهیزات اتوماسیون صنعتی مناسب می کند.
