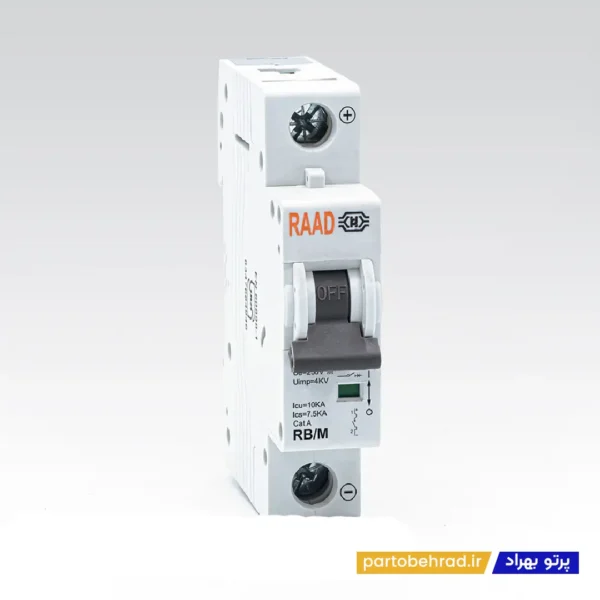

کلید مینیاتوری تک پل 10 کیلو آمپر رعد مدل RB/M 1P 63A

این کلید مینیاتوری از نوع تک پل بوده و مخصوص مدارهای جریان متناوب (AC) طراحی شده است. جریان نامی 63 آمپر آن را برای مصرف کننده های پرتوان تک فاز مانند هیترها، تابلوهای توزیع، خطوط ورودی فرعی و برخی ماشین آلات مناسب می سازد.

قدرت قطع اتصال کوتاه 10 کیلوآمپر (10000A) تضمین می کند که در شرایط خطای شدید، مدار به سرعت و با ایمنی بالا قطع شود. ولتاژ نامی این مدل 230/400 ولت AC، ولتاژ عایقی 500 ولت و ولتاژ ضربه ای (پیک) آن 4000 ولت است که مقاومت مناسبی در برابر اضافه ولتاژهای لحظه ای ایجاد می کند.

سیستم حفاظتی این فیوز مینیاتوری ترکیبی از دو مکانیزم زیر است:

المان حرارتی برای قطع اضافه بارهای تدریجی

المان مغناطیسی برای قطع سریع در زمان اتصال کوتاه

این مدل در منحنی های قطع B ، C و D قابل سفارش بوده و امکان انتخاب دقیق متناسب با نوع بار (روشنایی، عمومی یا موتوری) را فراهم می کند.

بدنه از پلاستیک مهندسی مقاوم ساخته شده و دارای درجه حفاظت IP20 است. این کلید در بازه دمای محیط 5- تا 40+ درجه سانتی گراد (با میانگین روزانه حداکثر 35 درجه) عملکردی پایدار دارد. دمای مبنای تنظیم المان حرارتی 30 درجه سانتی گراد در نظر گرفته شده است.

از نظر دوام نیز دارای طول عمر مکانیکی حدود 20000 سیکل و طول عمر الکتریکی حدود 8000 سیکل بوده و برای استفاده مداوم در تابلوهای برق کاملاً مناسب است. همچنین دارای نشانگر وضعیت کنتاکت (قطع یا وصل) بوده و روی ریل DIN استاندارد 35 میلی متری مطابق EN60715 نصب می شود. امکان استفاده از کنتاکت کمکی CB و کنتاکت خطا FB رعد الکتریک نیز برای این محصول وجود دارد.

دلیل برتری

قدرت قطع بالای 10KA در کنار جریان نامی 63 آمپر

کیفیت ساخت مناسب و استفاده از مواد اولیه استاندارد

قابلیت انتخاب منحنی قطع B، C یا D بر اساس نوع مصرف

دارای نشانگر وضعیت قطع و وصل

نصب سریع روی ریل DIN استاندارد

پشتیبانی از کنتاکت کمکی و کنتاکت خطا

قیمت اقتصادی در مقایسه با نمونه های خارجی

دسترسی آسان در بازار داخلی

کاربردهای کلید مینیاتوری تک پل 10 کیلو آمپر رعد مدل RB/M 1P 63A

تابلوهای توزیع برق تک فاز

خطوط تغذیه فرعی در تابلو برق صنعتی

حفاظت هیترها و تجهیزات گرمایشی پرمصرف

مدار تغذیه دستگاه های تک فاز با جریان بالا

ساختمان های تجاری و اداری

تابلوهای برق کارگاهی

ویژگی های تکمیلی و مشخصات فنی

جریان نامی 63 آمپر

قدرت قطع اتصال کوتاه 10000 آمپر

ولتاژ نامی 230/400 ولت AC

ولتاژ عایقی 500 ولت

ولتاژ ضربه ای 4000 ولت

درجه حفاظت IP20

دارای نشانگر موقعیت کنتاکت

نصب روی ریل DIN استاندارد 35 میلی متری

قابلیت افزودن کنتاکت کمکی CB و کنتاکت خطا FB

طول عمر مکانیکی 20000 سیکل

طول عمر الکتریکی 8000 سیکل

عملکرد پایدار در دمای 5- تا 40+ درجه سانتی گراد

مزایا و معایب کلید مینیاتوری تک پل رعد مدل RB/M 1P 63A

مزایا

مناسب مدارهای تک فاز پرمصرف

قدرت قطع 10KA برای ایمنی بیشتر

کیفیت ساخت قابل قبول نسبت به قیمت

نصب آسان و اشغال فضای کم در تابلو

امکان استفاده از تجهیزات جانبی

معایب

فقط مناسب مدارهای تک پل

برای بارهای سه فاز باید از مدل های چندپل استفاده شود

نکته مهم :

پیش از خرید، حتما جریان واقعی مصرف کننده را محاسبه کرده و منحنی قطع مناسب (B، C یا D) را انتخاب نمایید. انتخاب نادرست آمپر یا منحنی قطع می تواند باعث قطع های ناخواسته یا کاهش سطح حفاظت سیستم شود.

چرا این محصول به سیستم برق صنعتی شما کمک می کند؟

کلید مینیاتوری RB/M 1P 63A با حفاظت دقیق در برابر اضافه بار و اتصال کوتاه، از تجهیزات گران قیمت شما محافظت می کند، ریسک آتش سوزی را کاهش می دهد و پایداری شبکه برق را افزایش می دهد. اگر به دنبال راهکاری اقتصادی و مطمئن برای مدارهای تک فاز پرجریان هستید، این محصول انتخابی هوشمندانه برای تابلو برق شما خواهد بود.
