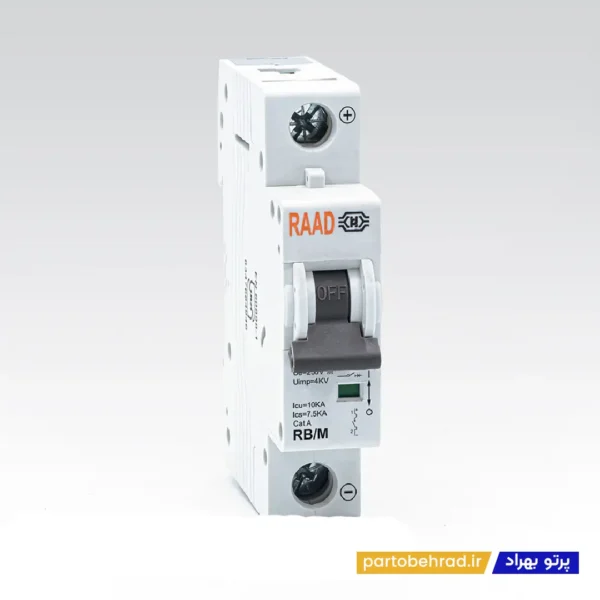

کلید مینیاتوری تک پل 10 کیلو آمپر رعد مدل RB/M 1P 4A

این کلید مینیاتوری از نوع تک پل بوده و برای مدارهای جریان متناوب (AC) به کار می رود. جریان نامی 4 آمپر آن مخصوص مصرف های سبک و مدارهای کنترلی است، در حالی که قدرت قطع 10 کیلوآمپر (10000A) امکان قطع ایمن اتصال کوتاه های شدید را فراهم می کند.

ولتاژ نامی این مدل 230/400 ولت AC بوده و ولتاژ عایقی آن 500 ولت است. همچنین ولتاژ ضربه ای (پیک) 1.5/50 برابر با 4000 ولت می باشد که نشان دهنده مقاومت مناسب در برابر اضافه ولتاژهای لحظه ای است.

مکانیزم حفاظتی این فیوز مینیاتوری ترکیبی از دو بخش زیر است:

المان حرارتی برای حفاظت در برابر اضافه بارهای تدریجی

المان مغناطیسی برای قطع سریع اتصال کوتاه

این محصول در سه منحنی قطع B ، C و D قابل سفارش است تا بسته به نوع بار (روشنایی، عمومی یا موتوری) بهترین پاسخ حفاظتی را ارائه دهد.

بدنه از پلاستیک مهندسی مقاوم ساخته شده، دارای درجه حفاظت IP20 است و در بازه دمای محیط 5- تا 40+ درجه سانتی گراد (با میانگین روزانه حداکثر 35 درجه) عملکردی دقیق و قابل اطمینان دارد. دمای مبنا برای تنظیم المان حرارتی 30 درجه سانتی گراد در نظر گرفته شده است.

از نظر دوام مکانیکی نیز این کلید دارای طول عمر مکانیکی حدود 20000 سیکل و طول عمر الکتریکی حدود 8000 سیکل است که برای کاربری های صنعتی سبک کاملاً مناسب می باشد.

دلیل برتری

قدرت قطع بالا 10KA در کنار جریان نامی پایین 4 آمپر

کیفیت ساخت مناسب و استفاده از مواد اولیه استاندارد

قابلیت انتخاب منحنی قطع B، C یا D متناسب با نوع مصرف

دارای نشانگر وضعیت کنتاکت (قطع یا وصل)

امکان نصب سریع روی ریل DIN طبق استاندارد EN60715 (35mm)

پشتیبانی تولید داخل و دسترسی آسان به قطعات جانبی

همچنین امکان استفاده از کنتاکت کمکی CB و کنتاکت خطا FB رعد الکتریک برای این مدل وجود دارد که آن را برای سیستم های مانیتورینگ و اتوماسیون بسیار کاربردی می کند.

کاربردهای کلید مینیاتوری تک پل 10 کیلو آمپر رعد مدل RB/M 1P 4A

مدارهای فرمان و کنترل

تابلو برق PLC و اتوماسیون صنعتی

حفاظت تغذیه سنسورها و تجهیزات ابزار دقیق

مدارهای روشنایی صنعتی سبک

سیستم های حفاظتی و اعلام وضعیت

تجهیزات الکترونیکی با مصرف پایین

ویژگی های تکمیلی و مشخصات فنی مهم

جریان نامی 4 آمپر

قدرت قطع اتصال کوتاه 10000 آمپر (10KA)

ولتاژ نامی 230/400 ولت AC

ولتاژ عایقی 500 ولت

ولتاژ ضربه ای 4000 ولت

درجه حفاظت IP20

دارای نشانگر موقعیت کنتاکت

نصب روی ریل DIN استاندارد 35 میلی متری

قابلیت افزودن کنتاکت کمکی CB و کنتاکت خطا FB

طول عمر مکانیکی 20000 سیکل

طول عمر الکتریکی 8000 سیکل

عملکرد پایدار در دمای 5- تا 40+ درجه سانتی گراد

مزایا و معایب کلید مینیاتوری تک پل رعد مدل RB/M 1P 4A

مزایا

قدرت قطع بالا نسبت به ابعاد کوچک

مناسب مدارهای حساس و کم جریان

کیفیت ساخت خوب در برابر قیمت

قابلیت استفاده از تجهیزات جانبی

نصب آسان و اشغال فضای کم در تابلو

معایب

صرفاً مناسب مدارهای تک فاز و جریان پایین

برای بارهای سنگین یا موتوری گزینه مناسبی نیست

نکته مهم :

این کلید مینیاتوری مخصوص مدارهای با جریان کم (4 آمپر) طراحی شده است. پیش از خرید حتما جریان واقعی مصرف کننده را بررسی کنید تا از قطع های ناخواسته جلوگیری شود. همچنین انتخاب صحیح منحنی قطع (B، C یا D) نقش مهمی در عملکرد درست سیستم دارد.

چرا این محصول به سیستم برق صنعتی شما کمک می کند؟

کلید مینیاتوری RB/M 1P 4A با محافظت دقیق از مدارهای کنترلی و مصرف های سبک، مانع آسیب دیدن تجهیزات حساس می شود، پایداری سیستم را افزایش می دهد و هزینه های تعمیر و توقف را کاهش می دهد. اگر به دنبال راهکاری مطمئن برای حفاظت خطوط فرمان یا تجهیزات الکترونیکی هستید، این محصول انتخابی هوشمندانه و اقتصادی است.
