علت تریپ کلید اتوماتیک چیست؟

زمانی که قصد خرید کلید اتوماتیک برای یک تابلو برق صنعتی، کارگاه، کارخانه یا مجموعه تجاری را دارید، تنها توجه به جریان نامی کلید کافی نیست. کلید اتوماتیک باید متناسب با نوع بار، جریان مصرفی، شرایط شبکه، توان اتصال کوتاه و مشخصات تجهیزات انتخاب شود. یکی از مشکلاتی که کاربران پس از نصب این تجهیزات با آن مواجه می شوند، قطع شدن ناگهانی مدار یا همان تریپ کلید است. شناخت دقیق علت تریپ کلید اتوماتیک کمک می کند بتوان مشکل را سریع تر پیدا کرد و از آسیب دیدن تجهیزات برقی، کابل ها و سایر اجزای مدار جلوگیری کرد.

تریپ کردن کلید اتوماتیک در واقع یکی از عملکردهای حفاظتی این تجهیز محسوب می شود. کلید اتوماتیک وظیفه دارد زمانی که شرایط غیر عادی مانند افزایش بیش از حد جریان، اتصال کوتاه یا برخی مشکلات الکتریکی در مدار ایجاد می شود، جریان برق را قطع کند. بنابراین در بسیاری از مواقع تریپ کلید نشانه خراب بودن آن نیست، بلکه نشان می دهد کلید در حال انجام وظیفه حفاظتی خود است.

با این حال اگر کلید اتوماتیک به صورت مکرر قطع شود، حتی زمانی که ظاهرا مشکل خاصی در مدار وجود ندارد، باید علت آن بررسی شود. تریپ مکرر می تواند به دلایلی مانند اضافه بار، اتصال کوتاه، گرم شدن کلید، شل بودن اتصالات، خرابی تجهیزات مصرف کننده یا حتی انتخاب اشتباه کلید اتفاق بیفتد.

پیدا کردن دقیق علت تریپ کلید اتوماتیک اهمیت زیادی دارد؛ زیرا وصل کردن مجدد کلید بدون بررسی دلیل قطع شدن آن ممکن است خطر آسیب به کابل ها، تجهیزات، تابلو برق و حتی ایجاد آتش سوزی را افزایش دهد.

در صورتی که برای انتخاب و خرید کلید اتوماتیک متناسب با جریان و نوع مصرف خود مطمئن نیستید، می توانید پیش از خرید از کارشناسان فروش پرتو بهراد راهنمایی دریافت کنید تا کلید اتوماتیک با مشخصات مناسب مدار شما انتخاب شود.

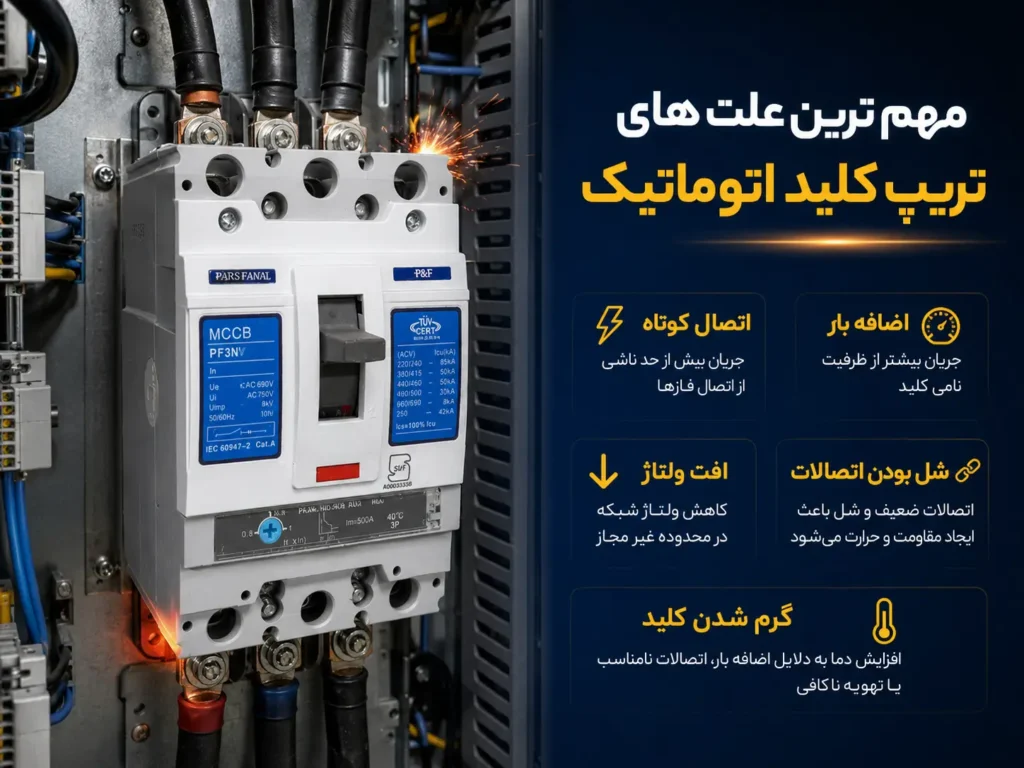

مهم ترین علت های تریپ کلید اتوماتیک

دلایل مختلفی می توانند باعث قطع شدن کلید اتوماتیک شوند. برای تشخیص صحیح مشکل باید شرایط مدار، میزان جریان مصرفی، وضعیت اتصالات و سلامت تجهیزات بررسی شود. در بسیاری از تابلوهای برق صنعتی، تریپ کلید نتیجه وجود یک مشکل واقعی در مدار است و نباید بدون بررسی، کلید چندین بار پشت سر هم وصل شود.

مهم ترین عواملی که می توانند علت تریپ کلید اتوماتیک باشند عبارتند از اضافه بار، اتصال کوتاه، مشکلات ولتاژ، شل بودن اتصالات، افزایش دما، خرابی تجهیزات مصرف کننده و انتخاب نامناسب کلید.

جدول زیر خلاصه ای از رایج ترین دلایل تریپ کلید اتوماتیک را نشان می دهد:

اضافه بار و افزایش جریان

یکی از رایج ترین مواردی که به عنوان علت تریپ کلید اتوماتیک شناخته می شود، اضافه بار است. اضافه بار زمانی اتفاق می افتد که جریان عبوری از مدار برای مدت مشخصی بیشتر از مقدار مجاز کلید یا کابل باشد.

برای مثال اگر یک کلید برای جریان مشخصی انتخاب شده باشد اما به مرور تجهیزات بیشتری به مدار متصل شوند، مجموع جریان مصرفی افزایش پیدا می کند. در چنین شرایطی کلید پس از مدتی افزایش جریان را تشخیص داده و مدار را قطع می کند.

تفاوت مهم اضافه بار با اتصال کوتاه در سرعت عملکرد کلید است. در اضافه بار معمولا مقدار جریان به شکل محدود افزایش پیدا می کند و کلید ممکن است پس از چند ثانیه یا چند دقیقه تریپ کند. اما در اتصال کوتاه مقدار جریان می تواند در مدت بسیار کوتاهی به چند برابر مقدار عادی برسد.

از جمله عوامل ایجاد اضافه بار می توان به روشن بودن همزمان تعداد زیادی مصرف کننده، اضافه شدن تجهیزات جدید به مدار، افزایش بار موتور، گیرپاژ تجهیزات مکانیکی یا انتخاب کلید با جریان نامی کمتر از مقدار مورد نیاز اشاره کرد.

اگر کلید پس از مدتی فعالیت تجهیزات قطع می شود، یکی از اولین مواردی که باید بررسی شود میزان جریان مصرفی مدار است. جریان هر فاز باید اندازه گیری و با جریان نامی کلید مقایسه شود.

در مدارهای دارای موتور نیز باید توجه داشت که جریان موتور در شرایط اضافه بار مکانیکی می تواند به میزان قابل توجهی افزایش پیدا کند. بنابراین مشکل همیشه از کلید نیست و گاهی افزایش بار تجهیزات مکانیکی باعث تریپ کلید می شود.

اتصال کوتاه

اتصال کوتاه یکی از مهم ترین و خطرناک ترین دلایل تریپ کلید اتوماتیک است. زمانی که بین هادی های مدار اتصال با مقاومت بسیار پایین ایجاد شود، جریان بسیار زیادی از مدار عبور می کند. در این شرایط کلید اتوماتیک باید در کوتاه ترین زمان ممکن مدار را قطع کند.

اتصال کوتاه می تواند بر اثر آسیب دیدن عایق کابل، تماس مستقیم سیم ها، ورود جسم رسانا به داخل تابلو برق، خرابی تجهیزات یا سیم کشی اشتباه ایجاد شود.

اگر کلید بلافاصله پس از وصل شدن دوباره تریپ می کند، احتمال وجود اتصال کوتاه باید جدی گرفته شود. در این شرایط نباید کلید را چندین بار پشت سر هم وصل کرد؛ زیرا ممکن است تجهیزات و سیم کشی مدار آسیب ببینند.

در برخی موارد اتصال کوتاه تنها هنگام روشن شدن یک تجهیز خاص اتفاق می افتد. برای مثال ممکن است سیم پیچ موتور، کابل خروجی یا یکی از تجهیزات داخلی دستگاه دچار اتصال شده باشد.

برای پیدا کردن این نوع علت تریپ کلید اتوماتیک لازم است بخش های مختلف مدار به صورت مرحله ای بررسی شوند تا محل خطا مشخص شود.

در مدارهای صنعتی، بررسی اتصال کوتاه باید توسط فرد متخصص انجام شود؛ زیرا جریان های خطا می توانند بسیار بالا و خطرناک باشند.

افت و افزایش ولتاژ

افت یا افزایش ولتاژ نیز می تواند به صورت مستقیم یا غیر مستقیم باعث تریپ کلید اتوماتیک شود. خود کلید اتوماتیک در بسیاری از مدل ها وظیفه اصلی حفاظت در برابر جریان را بر عهده دارد، اما تغییرات ولتاژ می تواند باعث تغییر رفتار تجهیزات متصل به مدار شود.

برای مثال در برخی موتورها کاهش ولتاژ می تواند باعث افزایش جریان مصرفی شود. موتور برای تامین توان مورد نیاز جریان بیشتری از شبکه دریافت می کند و اگر این جریان از مقدار تنظیم شده یا ظرفیت کلید بیشتر شود، کلید تریپ خواهد کرد.

افزایش ولتاژ نیز ممکن است باعث آسیب به تجهیزات الکتریکی و ایجاد جریان غیر عادی شود.

در تابلوهایی که افت و افزایش ولتاژ زیاد اتفاق می افتد، بهتر است وضعیت شبکه و تجهیزات حفاظتی مربوط به کنترل ولتاژ نیز بررسی شود.

اگر تریپ کلید در ساعات خاصی از روز یا هنگام تغییر شرایط شبکه اتفاق می افتد، بررسی ولتاژ ورودی می تواند به تشخیص مشکل کمک کند.

کلید اتوماتیک

کلید اتوماتیک کامپکت قابل تنظیم 125 آمپر پارس فانال مدل PF3N-Adj 250

13,770,000 تومان

مشاهده و خرید

مشاهده و خرید

کلید اتوماتیک

کلید اتوماتیک فیکس 160 آمپر پارس فانال مدل PF3N 250

7,500,000 تومان

مشاهده و خرید

مشاهده و خرید

کلید اتوماتیک

کلید اتوماتیک فیکس 250 آمپر پارس فانال مدل PF3N 250

6,500,000 تومان

مشاهده و خرید

مشاهده و خرید

شل بودن اتصالات

شل بودن پیچ ها و اتصالات یکی از مشکلات رایج در تابلوهای برق است که گاهی به راحتی نادیده گرفته می شود. اتصال نامناسب می تواند مقاومت الکتریکی نقطه اتصال را افزایش دهد. افزایش مقاومت نیز باعث تولید گرما خواهد شد.

گرمای ایجاد شده در محل اتصال ممکن است باعث افزایش دمای کلید، ترمینال ها و کابل ها شود. در نتیجه سیستم حفاظتی کلید می تواند نسبت به شرایط ایجاد شده واکنش نشان داده و مدار را قطع کند.

شل بودن اتصالات علاوه بر تریپ کلید می تواند باعث سوختگی کابل، تغییر رنگ ترمینال ها، ذوب شدن عایق و حتی ایجاد آتش سوزی شود.

اگر اطراف ترمینال های کلید تغییر رنگ داده است یا بوی سوختگی احساس می شود، اتصالات باید بلافاصله بررسی شوند.

نکته مهم این است که پیچ های ترمینال نباید به صورت بیش از حد محکم شوند؛ زیرا فشار بیش از حد نیز می تواند به ساختار ترمینال یا هادی آسیب بزند. اتصال باید مطابق اصول فنی و با گشتاور مناسب انجام شود.

در بسیاری از مواردی که علت تریپ کلید اتوماتیک در ظاهر مشخص نیست، بررسی اتصالات ورودی و خروجی می تواند مشکل را آشکار کند.

گرم شدن بیش از حد کلید

کلید اتوماتیک در زمان عبور جریان مقداری گرما تولید می کند، اما افزایش غیر عادی دما می تواند نشان دهنده وجود مشکل باشد. اگر کلید بیش از حد گرم شود، بخش حفاظتی آن ممکن است مدار را قطع کند.

افزایش دمای کلید می تواند دلایل مختلفی داشته باشد. عبور جریان بیش از ظرفیت، نصب چند تجهیز پرحرارت در کنار یکدیگر، تهویه نامناسب تابلو، دمای بالای محیط، شل بودن اتصالات و فرسودگی داخلی کلید از جمله این عوامل هستند.

در تابلوهای صنعتی که تعداد زیادی کلید و تجهیز در فضای محدود نصب شده است، تهویه مناسب اهمیت زیادی دارد. تجمع گرما در داخل تابلو می تواند عملکرد تجهیزات حفاظتی را تحت تاثیر قرار دهد.

یکی دیگر از موارد مهم، دمای محیط کار است. اگر تابلو در محیطی با دمای بسیار بالا نصب شده باشد، شرایط عملکرد کلید نسبت به محیط معمولی متفاوت خواهد بود.

بنابراین هنگام بررسی علت تریپ کلید اتوماتیک باید علاوه بر جریان، وضعیت حرارتی تابلو و محل نصب کلید نیز بررسی شود.

خرابی تجهیزات برقی

گاهی کلید اتوماتیک کاملا سالم است و مشکل از یکی از تجهیزات مصرف کننده مدار ایجاد می شود. موتور، پمپ، کمپرسور، دستگاه صنعتی، کابل یا سایر تجهیزات ممکن است دچار نقص الکتریکی شده باشند و جریان غیر عادی ایجاد کنند.

یکی از روش های ساده برای تشخیص این وضعیت، بررسی زمان تریپ کلید است. اگر کلید دقیقا هنگام روشن شدن یک دستگاه مشخص قطع می شود، احتمال وجود مشکل در همان دستگاه بیشتر است.

برای مثال خرابی سیم پیچ موتور، گیر کردن قسمت مکانیکی دستگاه، خرابی کابل تغذیه یا اتصال داخلی تجهیزات می تواند باعث افزایش جریان شود.

جدول زیر چند نمونه از مشکلات تجهیزات و تاثیر آنها بر کلید اتوماتیک را نشان می دهد:

برای بررسی تجهیزات باید ابتدا مدار با رعایت کامل اصول ایمنی بی برق شود و سپس تست های لازم انجام گیرد.

در محیط های صنعتی بهتر است پیش از تعویض کلید، سلامت مصرف کننده ها نیز بررسی شود؛ زیرا تعویض کلید بدون رفع خرابی اصلی ممکن است باعث تکرار مشکل شود.

انتخاب نامناسب کلید اتوماتیک

یکی دیگر از دلایل مهم تریپ مکرر، انتخاب اشتباه کلید است. انتخاب کلید اتوماتیک تنها بر اساس یک عدد جریان کار درستی نیست و باید مجموعه ای از پارامترها بررسی شوند.

جریان نامی کلید باید متناسب با جریان مصرفی مدار، ظرفیت کابل و نوع بار باشد. همچنین در مدارهایی که جریان راه اندازی بالایی دارند، رفتار کلید هنگام شروع به کار تجهیزات اهمیت زیادی دارد.

برای مثال موتورهای الکتریکی در لحظه راه اندازی می توانند چند برابر جریان نامی خود جریان دریافت کنند. اگر کلید بدون توجه به جریان راه اندازی انتخاب شود، ممکن است هنگام هر بار روشن شدن موتور تریپ کند.

قدرت قطع کلید نیز باید متناسب با جریان اتصال کوتاه احتمالی شبکه انتخاب شود. استفاده از کلیدی که توان قطع کافی ندارد می تواند در شرایط خطا بسیار خطرناک باشد.

شرایط محیطی، تعداد دفعات قطع و وصل، نوع بار، دمای تابلو و نحوه نصب نیز باید در انتخاب کلید در نظر گرفته شوند.

اگر از مناسب بودن کلید برای مدار خود مطمئن نیستید، کارشناسان فروش پرتو بهراد می توانند بر اساس مشخصات شبکه، جریان مصرفی و نوع کاربرد، شما را برای انتخاب و ثبت سفارش کلید مناسب راهنمایی کنند.

چگونه علت تریپ کلید اتوماتیک را پیدا کنیم؟

برای پیدا کردن علت تریپ کلید اتوماتیک بهتر است بررسی مدار به صورت مرحله ای انجام شود. وصل کردن مجدد کلید بدون بررسی مشکل ممکن است باعث آسیب بیشتر تجهیزات شود.

در مرحله اول باید مشخص شود کلید در چه زمانی تریپ می کند. آیا قطع شدن بلافاصله پس از وصل کلید اتفاق می افتد یا پس از چند دقیقه کارکرد تجهیزات؟

اگر کلید بلافاصله تریپ کند، احتمال وجود اتصال کوتاه یا جریان خطای شدید بیشتر است. اگر کلید پس از مدتی کارکرد قطع شود، اضافه بار، افزایش دما یا شل بودن اتصالات می تواند یکی از دلایل احتمالی باشد.

در مرحله بعد باید جریان مدار اندازه گیری شود. جریان هر فاز باید با مقدار نامی کلید و همچنین ظرفیت کابل مقایسه شود.

اگر جریان مصرفی بیشتر از مقدار مجاز باشد، باید دلیل افزایش جریان مشخص شود. ممکن است تجهیزات جدیدی به مدار اضافه شده باشند یا یکی از دستگاه ها به دلیل نقص فنی جریان بیشتری مصرف کند.

بررسی ظاهری تابلو نیز اهمیت زیادی دارد. تغییر رنگ کابل، سیاه شدن ترمینال، بوی سوختگی، ذوب شدن عایق یا افزایش غیر عادی دما می توانند نشانه وجود اتصال نامناسب یا اضافه بار باشند.

همچنین باید بررسی شود که آیا تریپ همزمان با روشن شدن یک دستگاه خاص اتفاق می افتد یا خیر. اگر این اتفاق فقط با راه اندازی یک تجهیز مشخص رخ می دهد، آن تجهیز باید جداگانه بررسی شود.

برای تشخیص بهتر می توان این ترتیب را در نظر گرفت:

اگر پس از بررسی این موارد همچنان علت مشکل مشخص نشد، احتمال وجود ایراد داخلی در خود کلید نیز وجود دارد. کلیدهای قدیمی، فرسوده یا تجهیزاتی که بارها در شرایط خطای شدید عمل کرده اند ممکن است نیاز به بررسی تخصصی یا تعویض داشته باشند.

توجه داشته باشید که تست مدارهای برق صنعتی باید توسط فرد دارای دانش و تجربه کافی انجام شود. باز کردن تابلو و بررسی تجهیزات در حالت برق دار می تواند خطر برق گرفتگی و ایجاد قوس الکتریکی به همراه داشته باشد.

یکی دیگر از نکاتی که در تشخیص علت تریپ کلید اتوماتیک باید مورد توجه قرار گیرد، تنظیمات کلید است. در برخی مدل ها امکان تنظیم محدوده عملکرد حفاظتی وجود دارد. تنظیم اشتباه می تواند باعث شود کلید زودتر از زمان مورد انتظار مدار را قطع کند.

البته افزایش تنظیمات حفاظتی بدون محاسبه فنی راه حل مناسبی نیست. اگر تنظیم کلید بیش از ظرفیت کابل یا تجهیزات افزایش داده شود، حفاظت مدار کاهش پیدا می کند و احتمال آسیب جدی افزایش خواهد یافت.

اگر قصد تعویض کلید فعلی را دارید و درباره انتخاب جریان نامی، قدرت قطع یا مشخصات مناسب کلید سوال دارید، می توانید برای دریافت راهنمایی و ثبت سفارش با کارشناسان فروش پرتو بهراد در ارتباط باشید.

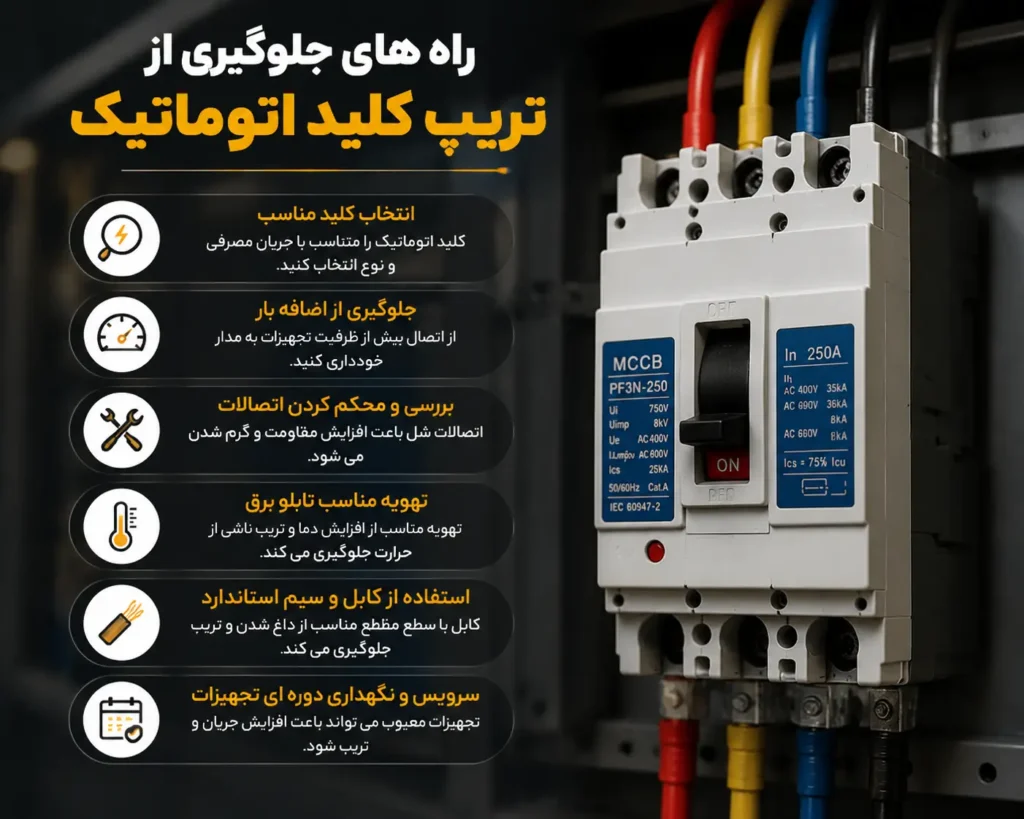

راه های جلوگیری از تریپ کلید اتوماتیک

برای جلوگیری از تریپ غیر ضروری کلید اتوماتیک، اولین قدم انتخاب صحیح تجهیزات حفاظتی است. کلید باید بر اساس جریان واقعی مدار، نوع مصرف کننده، شرایط راه اندازی، ظرفیت کابل و ویژگی های شبکه انتخاب شود.

یکی از مهم ترین اقدامات، جلوگیری از اضافه بار مدار است. اتصال تعداد زیادی مصرف کننده به یک مدار می تواند جریان را افزایش داده و باعث تریپ کلید شود. پیش از اضافه کردن دستگاه جدید باید ظرفیت مدار بررسی شود.

بازدید دوره ای تابلو برق نیز اهمیت زیادی دارد. اتصالات ممکن است به مرور زمان و در اثر لرزش، تغییرات دما یا عوامل مکانیکی شل شوند. بررسی و محکم کردن اصولی اتصالات می تواند از افزایش دما و ایجاد نقاط داغ جلوگیری کند.

تهویه مناسب تابلو نیز باید مورد توجه قرار گیرد. در تابلوهایی که تجهیزات زیادی نصب شده است، افزایش دمای محیط داخلی می تواند عملکرد کلیدها و سایر تجهیزات را تحت تاثیر قرار دهد.

سلامت کابل ها نیز اهمیت زیادی دارد. کابل آسیب دیده، عایق فرسوده یا کابل با سطح مقطع نامناسب می تواند یکی از عوامل ایجاد خطا و تریپ باشد.

تجهیزات مصرف کننده مانند موتور، پمپ و دستگاه های صنعتی باید به صورت دوره ای بررسی شوند. افزایش غیر عادی جریان یک موتور ممکن است نشانه وجود مشکل مکانیکی یا الکتریکی باشد.

برای کاهش احتمال تریپ ناخواسته، رعایت موارد زیر توصیه می شود:

یکی از اشتباهات رایج این است که پس از تریپ مکرر کلید، بدون بررسی فنی از یک کلید با جریان بالاتر استفاده شود. این کار ممکن است مشکل ظاهری قطع شدن برق را کاهش دهد، اما حفاظت کابل و تجهیزات را از بین ببرد.

برای مثال اگر کابلی برای جریان مشخصی طراحی شده باشد و کلیدی با جریان بسیار بالاتر روی آن نصب شود، ممکن است در زمان اضافه بار کابل بیش از حد گرم شود اما کلید مدار را قطع نکند. این شرایط خطر آتش سوزی را افزایش می دهد.

بنابراین هر بار که با تریپ مکرر مواجه می شوید، باید ابتدا علت تریپ کلید اتوماتیک مشخص شود و سپس بر اساس نتیجه بررسی، اقدام مناسب انجام گیرد.

در بسیاری از مواقع علت مشکل ساده است و با اصلاح اتصالات، کاهش بار یا تعمیر یک تجهیز برطرف می شود. در برخی شرایط نیز لازم است کلید با مدلی متناسب با مشخصات مدار جایگزین شود.

در زمان انتخاب کلید جدید باید عواملی مانند جریان نامی، تعداد پل، قدرت قطع، نوع مصرف کننده، شرایط شبکه، دمای محیط، جریان راه اندازی تجهیزات و ظرفیت کابل در نظر گرفته شوند.

اگر کلید به صورت مداوم تریپ می کند یا برای انتخاب مدل مناسب تجهیزات خود نیاز به بررسی بیشتری دارید، کارشناسان فروش پرتو بهراد می توانند مشخصات فنی مورد نیاز را بررسی کرده و برای انتخاب، درخواست قیمت و ثبت سفارش کلید اتوماتیک مناسب راهنمایی لازم را ارائه دهند.

جمع بندی

در نهایت باید توجه داشت که تریپ کلید اتوماتیک یک هشدار مهم در سیستم برق است. اگرچه در برخی موارد خود کلید می تواند دچار خرابی شده باشد، اما در بسیاری از مواقع قطع شدن آن نتیجه وجود اضافه بار، اتصال کوتاه، افزایش دما، اتصال نامناسب یا خرابی یکی از مصرف کننده ها است. به همین دلیل بهترین روش، پیدا کردن ریشه مشکل قبل از وصل مجدد یا تعویض کلید است.

تشخیص صحیح علت تریپ کلید اتوماتیک علاوه بر جلوگیری از قطع مکرر برق، به افزایش ایمنی تابلو، کاهش احتمال آسیب تجهیزات و افزایش طول عمر سیستم برق کمک می کند.

سوالات متداول
