بررسی مدل ها و مشخصات رنج کلید حرارتی پارس فانال

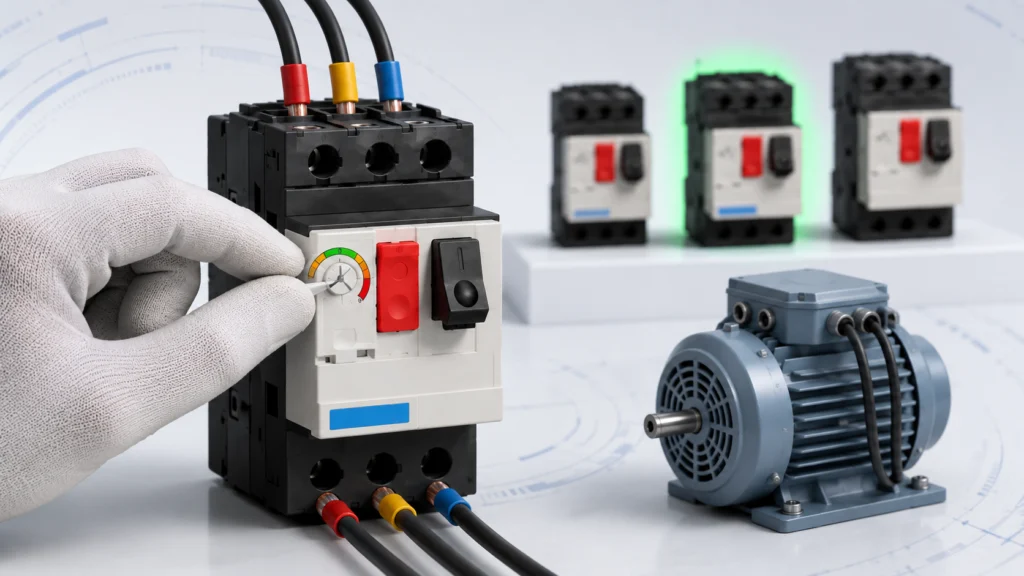

کلید حرارتی پارس فانال یکی از پرکاربردترین تجهیزات حفاظتی در تابلوهای برق صنعتی و ساختمانی است که وظیفه اصلی آن حفاظت از موتورهای الکتریکی در برابر اضافه بار و اتصال کوتاه می باشد. انتخاب درست رنج این کلید، تاثیر مستقیمی بر عمر موتور، ایمنی تاسیسات و کاهش هزینه های تعمیر و نگهداری دارد. در این مقاله به صورت کامل و جامع به بررسی انواع رنج کلید حرارتی پارس فانال، جدول مشخصات فنی، معیارهای انتخاب رنج مناسب و نکات کاربردی برای خرید این محصول می پردازیم تا شما عزیزان بتوانید با اطمینان کامل، بهترین گزینه را متناسب با نیاز پروژه خود انتخاب کنید.

کلید حرارتی که با نام محافظ موتور نیز شناخته می شود، ترکیبی از دو مکانیزم حرارتی و مغناطیسی است. مکانیزم حرارتی وظیفه تشخیص اضافه بار تدریجی موتور را بر عهده دارد و مکانیزم مغناطیسی در لحظه بروز اتصال کوتاه، مدار را به سرعت قطع می کند. همین دوگانگی عملکرد باعث شده تا کلید حرارتی پارس فانال به یکی از قابل اعتمادترین گزینه ها در میان تجهیزات برق صنعتی تبدیل شود. برند پارس فانال با سابقه طولانی در تولید تجهیزات برق صنعتی، طیف گسترده ای از رنج های جریانی را برای پاسخگویی به نیاز موتورهای مختلف عرضه کرده است و همین تنوع، انتخاب رنج مناسب را به موضوعی مهم و قابل بررسی تبدیل می کند.

پیش از خرید، شناخت دقیق رنج جریان کلید حرارتی پارس فانال و تطبیق آن با جریان نامی موتور، مهم ترین گامی است که باید برداشته شود. در ادامه این مقاله، جدول کامل رنج ها، دسته بندی رنج های پایین، متوسط و بالا، و همچنین روش های علمی انتخاب رنج مناسب را به تفصیل بررسی خواهیم کرد.

جدول رنج کلید حرارتی پارس فانال

برای سهولت در انتخاب و مقایسه، جدول زیر برخی از رایج ترین رنج های عرضه شده کلید حرارتی پارس فانال را همراه با کاربرد تقریبی هر رنج نشان می دهد. توجه داشته باشید که رنج دقیق و موجودی محصولات ممکن است بسته به سری تولید تغییر کند، بنابراین برای دریافت آخرین اطلاعات و استعلام قیمت، بهتر است با کارشناسان فروش پرتو بهراد تماس بگیرید.

همان طور که در جدول بالا مشاهده می کنید، رنج کلید حرارتی پارس فانال طیف گسترده ای از جریان های بسیار کم تا جریان های نسبتا بالا را پوشش می دهد. این تنوع باعث شده مصرف کنندگان بتوانند برای هر نوع موتور، از تجهیزات خانگی و کارگاهی کوچک گرفته تا خطوط صنعتی بزرگ، رنج متناسبی پیدا کنند.

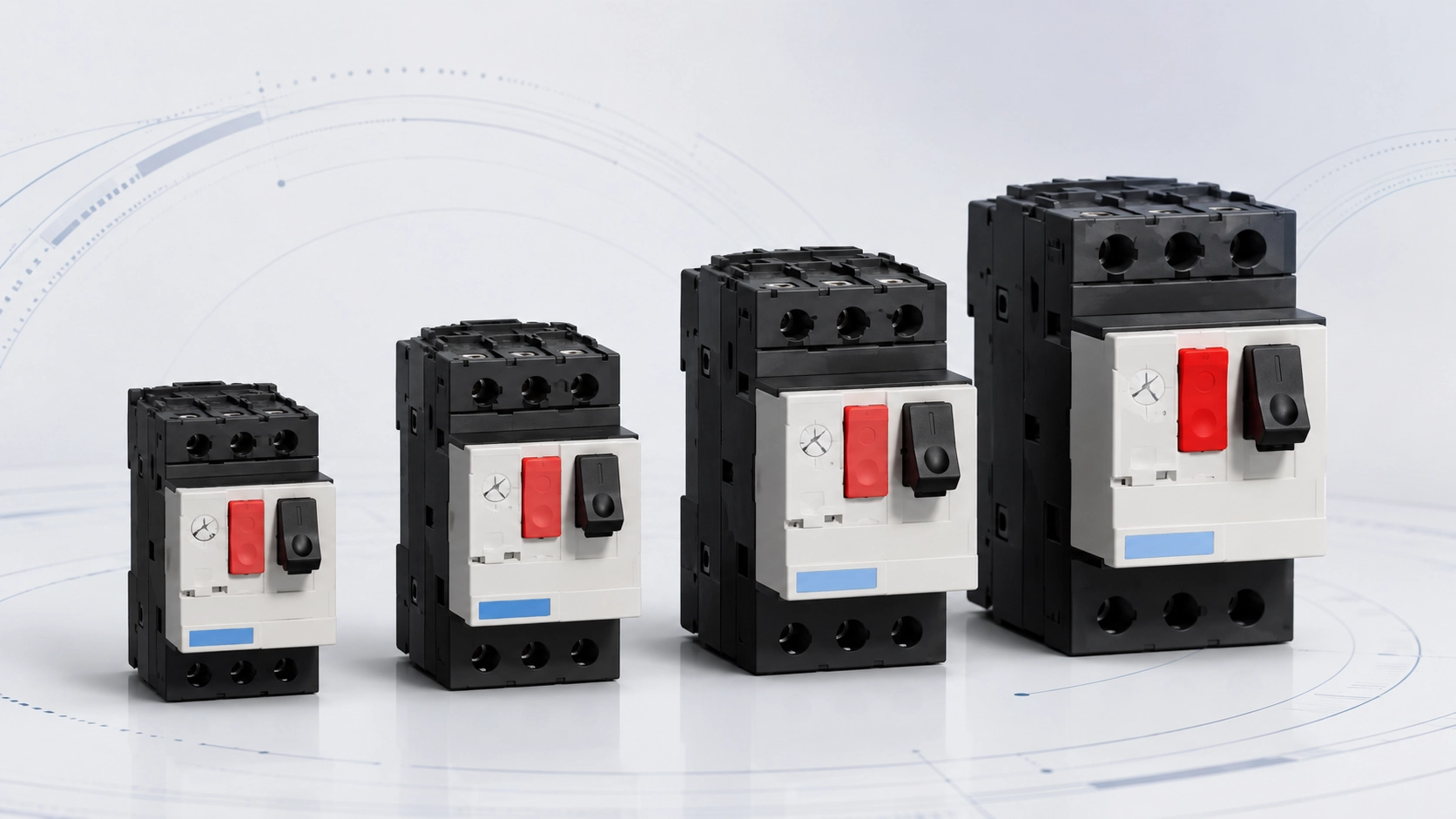

انواع رنج کلید حرارتی پارس فانال کدام اند؟

رنج کلید حرارتی پارس فانال معمولا در سه دسته کلی طبقه بندی می شود که هر کدام کاربرد و مزایای خاص خود را دارند. شناخت این دسته بندی به شما کمک می کند تا سریع تر به رنج مورد نیاز پروژه خود دست پیدا کنید.

رنج های پایین کلید حرارتی پارس فانال

رنج های پایین کلید حرارتی پارس فانال معمولا محدوده جریانی از حدود ۰.۱۶ آمپر تا ۴ آمپر را شامل می شوند. این دسته از رنج ها بیشتر برای حفاظت از موتورهای کوچک، تجهیزات کنترلی، پمپ های کوچک خانگی و کارگاهی و مدارهای فرمان مورد استفاده قرار می گیرند. با توجه به جریان پایین این موتورها، دقت عملکرد کلید حرارتی در این رنج اهمیت بالایی دارد، زیرا کوچک ترین خطا در تنظیم جریان می تواند باعث قطع بی مورد یا برعکس، عدم حفاظت کافی از موتور شود. رنج های پایین پارس فانال با دقت بالا طراحی شده اند تا حتی در جریان های بسیار کم نیز عملکرد قابل اعتمادی داشته باشند.

رنج های متوسط کلید حرارتی پارس فانال

رنج های متوسط کلید حرارتی پارس فانال محدوده جریانی تقریبی بین ۴ آمپر تا ۱۸ آمپر را در بر می گیرند. این محدوده، پرکاربردترین بخش از رنج کلید حرارتی پارس فانال محسوب می شود، زیرا اکثر موتورهای صنعتی متوسط، خطوط تولید عمومی، فن های صنعتی و پمپ های نیمه سنگین در این بازه جریانی فعالیت می کنند. انتخاب رنج متوسط باید با دقت و بر اساس جریان نامی دقیق موتور صورت گیرد تا هم از بروز اضافه بار جلوگیری شود و هم کلید به صورت بی مورد در بارهای عادی موتور را قطع نکند.

رنج های بالای کلید حرارتی پارس فانال

رنج های بالای کلید حرارتی پارس فانال شامل محدوده جریانی از حدود ۱۷ آمپر تا ۳۲ آمپر و در برخی سری ها حتی بالاتر می شود. این رنج ها مخصوص موتورهای سنگین صنعتی، تجهیزات با مصرف جریان بالا و خطوط تولید حجیم طراحی شده اند. در این محدوده، توجه به قدرت قطع و ظرفیت تحمل جریان اتصال کوتاه اهمیت بیشتری پیدا می کند، زیرا موتورهای سنگین در لحظه راه اندازی جریان هجومی بالاتری مصرف می کنند و کلید حرارتی باید بتواند بدون ایجاد قطعی نادرست، این جریان لحظه ای را تحمل کند.

چگونه رنج مناسب کلید حرارتی پارس فانال را انتخاب کنیم؟

انتخاب رنج مناسب کلید حرارتی پارس فانال یکی از مهم ترین مراحل در طراحی و اجرای تابلوهای برق صنعتی است. انتخاب نادرست رنج می تواند منجر به آسیب دیدن موتور، قطع های مکرر و بی مورد یا حتی خطرات ایمنی جدی شود. برای انتخاب صحیح، باید چند فاکتور فنی مهم را در نظر گرفت که در ادامه به تفصیل توضیح داده می شوند.

انتخاب رنج کلید حرارتی پارس فانال بر اساس جریان موتور

مهم ترین معیار برای انتخاب رنج کلید حرارتی پارس فانال، جریان نامی موتور است. این عدد معمولا روی پلاک مشخصات موتور درج شده و باید دقیقا در محدوده رنج انتخابی کلید حرارتی قرار گیرد. به عنوان مثال، اگر جریان نامی موتور شما ۱۲ آمپر باشد، باید رنجی از کلید حرارتی پارس فانال انتخاب شود که عدد ۱۲ در میانه یا نزدیک به میانه بازه آن قرار داشته باشد، نه در ابتدا یا انتهای رنج. این کار باعث می شود کلید حرارتی بتواند هم نوسانات طبیعی جریان موتور در حالت کارکرد عادی را تحمل کند و هم در صورت بروز اضافه بار واقعی، به موقع مدار را قطع نماید.

همچنین باید به جریان راه اندازی موتور نیز توجه داشت. بسیاری از موتورهای الکتریکی در لحظه استارت، جریانی چند برابر جریان نامی مصرف می کنند. کلید حرارتی پارس فانال به گونه ای طراحی شده که این جریان لحظه ای راه اندازی را به اشتباه به عنوان اضافه بار تشخیص ندهد، اما در انتخاب رنج باید به مشخصات فنی دقیق موتور و توصیه های فنی توجه شود تا از بروز خطا در تنظیم جلوگیری گردد.

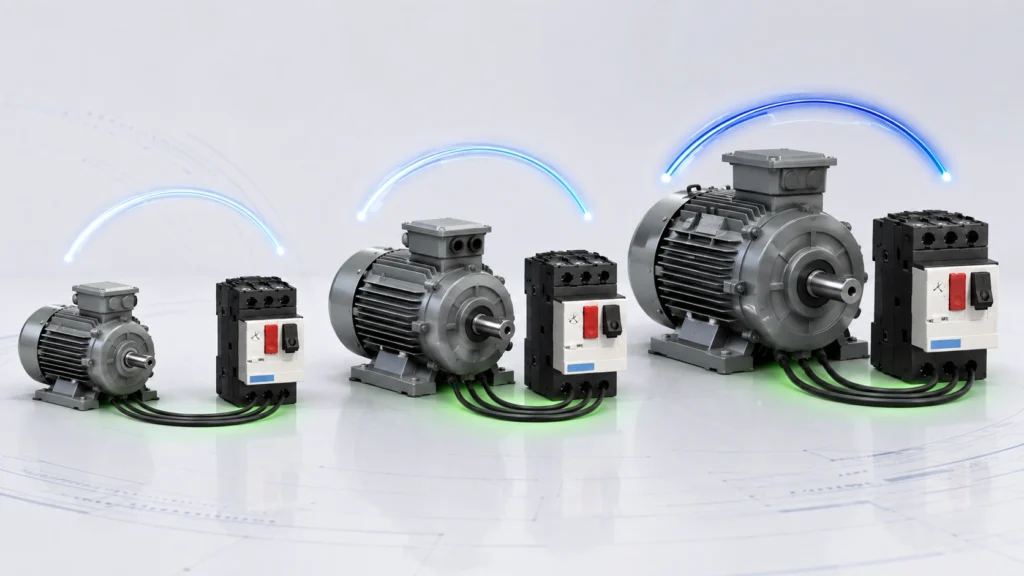

انتخاب کلید حرارتی پارس فانال بر اساس توان موتور

علاوه بر جریان نامی، توان موتور نیز یکی دیگر از فاکتورهای مهم در انتخاب رنج کلید حرارتی پارس فانال است. توان موتور معمولا بر حسب کیلووات یا اسب بخار بیان می شود و با استفاده از فرمول های استاندارد برق صنعتی می توان جریان نامی معادل آن را محاسبه کرد. برای موتورهای سه فاز، جریان تقریبی از رابطه توان تقسیم بر حاصل ضرب ولتاژ، ریشه سه و ضریب توان به دست می آید. پس از محاسبه یا استخراج جریان نامی از مشخصات موتور، می توان رنج مناسب کلید حرارتی پارس فانال را از جدول ارائه شده در این مقاله انتخاب کرد.

توجه به توان موتور به ویژه در پروژه هایی که چندین موتور با توان های مختلف در یک تابلو نصب می شوند، اهمیت بیشتری پیدا می کند. در چنین شرایطی، هماهنگی بین رنج کلید حرارتی، سایز کابل تغذیه و ظرفیت کنتاکتور همراه، باید به دقت بررسی شود تا سیستم حفاظتی به صورت یکپارچه و بدون تداخل عمل کند. در صورت وجود هرگونه ابهام در محاسبات یا انتخاب رنج، مشورت با کارشناسان فروش پرتو بهراد می تواند مسیر انتخاب و ثبت سفارش را برای شما ساده تر و مطمئن تر کند.

نکات مهم در نصب و نگهداری کلید حرارتی پارس فانال

برای بهره برداری بهینه از کلید حرارتی پارس فانال و افزایش طول عمر آن، رعایت چند نکته اساسی در نصب و نگهداری ضروری است. نصب باید توسط تکنسین مجرب برق انجام شود و پیش از راه اندازی، صحت اتصالات و مطابقت رنج انتخابی با جریان نامی موتور دوباره بررسی شود. همچنین توصیه می شود به صورت دوره ای وضعیت کنتاکت ها و عملکرد مکانیزم قطع کلید حرارتی بازرسی شود تا از بروز مشکلات ناگهانی جلوگیری به عمل آید. در محیط های با رطوبت یا گرد و غبار بالا، استفاده از جعبه های محافظ مناسب توصیه می شود تا عملکرد کلید حرارتی پارس فانال در طولانی مدت حفظ شود.

جمع بندی

رنج کلید حرارتی پارس فانال طیف گسترده ای از جریان های پایین، متوسط و بالا را پوشش می دهد و همین موضوع، این محصول را به گزینه ای مناسب برای انواع مختلف موتورهای الکتریکی در پروژه های خانگی، کارگاهی و صنعتی تبدیل کرده است. انتخاب رنج مناسب باید بر اساس جریان نامی موتور، توان موتور و شرایط بهره برداری صورت گیرد تا هم ایمنی تجهیزات تضمین شود و هم از قطعی های بی مورد جلوگیری به عمل آید. در صورت هرگونه ابهام در انتخاب رنج یا نیاز به مشاوره تخصصی، کارشناسان فروش پرتو بهراد آماده راهنمایی شما در تمامی مراحل انتخاب، خرید و ثبت سفارش کلید حرارتی پارس فانال هستند.
