معرفی کامل انواع کلید اتوماتیک
- بدون نظر
- سارا حمزه
کلید اتوماتیک یکی از حیاتی ترین قطعات در هر سیستم برق رسانی، از ساختمان های مسکونی گرفته تا بزرگ ترین کارخانه ها و نیروگاه های صنعتی است. اگر به دنبال خرید تجهیزات حفاظتی برای تابلوی برق خانه، محل کار یا خط تولید خود هستید، احتمالاً پیش از هر چیز به دنبال اطلاعاتی درباره انواع کلید اتوماتیک و همچنین قیمت کلید اتوماتیک بوده اید؛ زیرا انتخاب نادرست این تجهیز نه تنها می تواند هزینه اضافی برای شما ایجاد کند، بلکه در بلندمدت ایمنی سیستم برق را نیز به خطر می اندازد. در این مقاله قصد داریم به صورت کامل و جامع، تمام آنچه باید درباره کلید اتوماتیک بدانید را بررسی کنیم؛ از وظیفه و عملکرد آن در مدار گرفته تا انواع مختلف آن بر اساس ساختار، کاربرد در صنایع گوناگون و تفاوت های فنی میان مدل های مختلف.
انتخاب درست کلید اتوماتیک نیازمند شناخت دقیق نوع کاربرد، میزان جریان عبوری، شرایط محیطی و استانداردهای ایمنی مورد نیاز است. به همین دلیل، پیش از خرید هر نوع کلید اتوماتیک، آشنایی با مشخصات فنی و کاربردهای هر مدل، تصمیم گیری شما را بسیار آسان تر خواهد کرد. در ادامه این مقاله، به طور کامل با انواع کلید اتوماتیک، تفاوت های آن ها و کاربردشان در صنایع مختلف آشنا می شوید.
وظیفه کلید اتوماتیک در سیستم های برق
کلید اتوماتیک (Circuit Breaker) دستگاهی الکترومکانیکی است که وظیفه اصلی آن قطع خودکار جریان برق در مواقع بروز خطا، اضافه بار یا اتصال کوتاه است. برخلاف فیوزهای سنتی که پس از یک بار عملکرد باید تعویض شوند، کلید اتوماتیک پس از قطع مدار و برطرف شدن خطا، قابلیت وصل مجدد را دارد و همین ویژگی آن را به یکی از پرکاربردترین تجهیزات حفاظتی در صنعت برق تبدیل کرده است.
وظایف اصلی کلید اتوماتیک را می توان در موارد زیر خلاصه کرد:
حفاظت در برابر اتصال کوتاه: در صورت بروز اتصال کوتاه، کلید اتوماتیک در کسری از ثانیه مدار را قطع می کند تا از آسیب به تجهیزات و خطر آتش سوزی جلوگیری شود.
حفاظت در برابر اضافه بار: زمانی که جریان عبوری از مدار بیش از حد مجاز باشد، کلید اتوماتیک با تشخیص این افزایش، مدار را قطع می کند تا از گرم شدن بیش از حد کابل ها و تجهیزات جلوگیری شود.
حفاظت جانی: برخی از انواع کلید اتوماتیک، مانند کلیدهای محافظ جان، به طور اختصاصی برای جلوگیری از برق گرفتگی افراد طراحی شده اند.
کنترل و مانور مدار: کلید اتوماتیک همچنین امکان قطع و وصل دستی مدار را برای انجام تعمیرات یا نگهداری فراهم می کند.
با توجه به این وظایف حیاتی، انتخاب نوع مناسب کلید اتوماتیک باید متناسب با میزان جریان، ولتاژ کار و شرایط محیطی سیستم برق انجام شود. در بخش بعدی، به بررسی کامل انواع کلید اتوماتیک بر اساس ساختار و عملکرد آن ها می پردازیم.
انواع کلید اتوماتیک بر اساس ساختار و عملکرد
کلید اتوماتیک بر اساس ساختار داخلی، ظرفیت جریان، نحوه قطع قوس الکتریکی و کاربرد مورد نظر، در چند دسته اصلی طبقه بندی می شود. هر یک از این انواع کلید اتوماتیک ویژگی های فنی خاص خود را دارند که آن ها را برای کاربردهای متفاوت مناسب می سازد. در ادامه هر یک از این انواع را به طور کامل بررسی می کنیم.

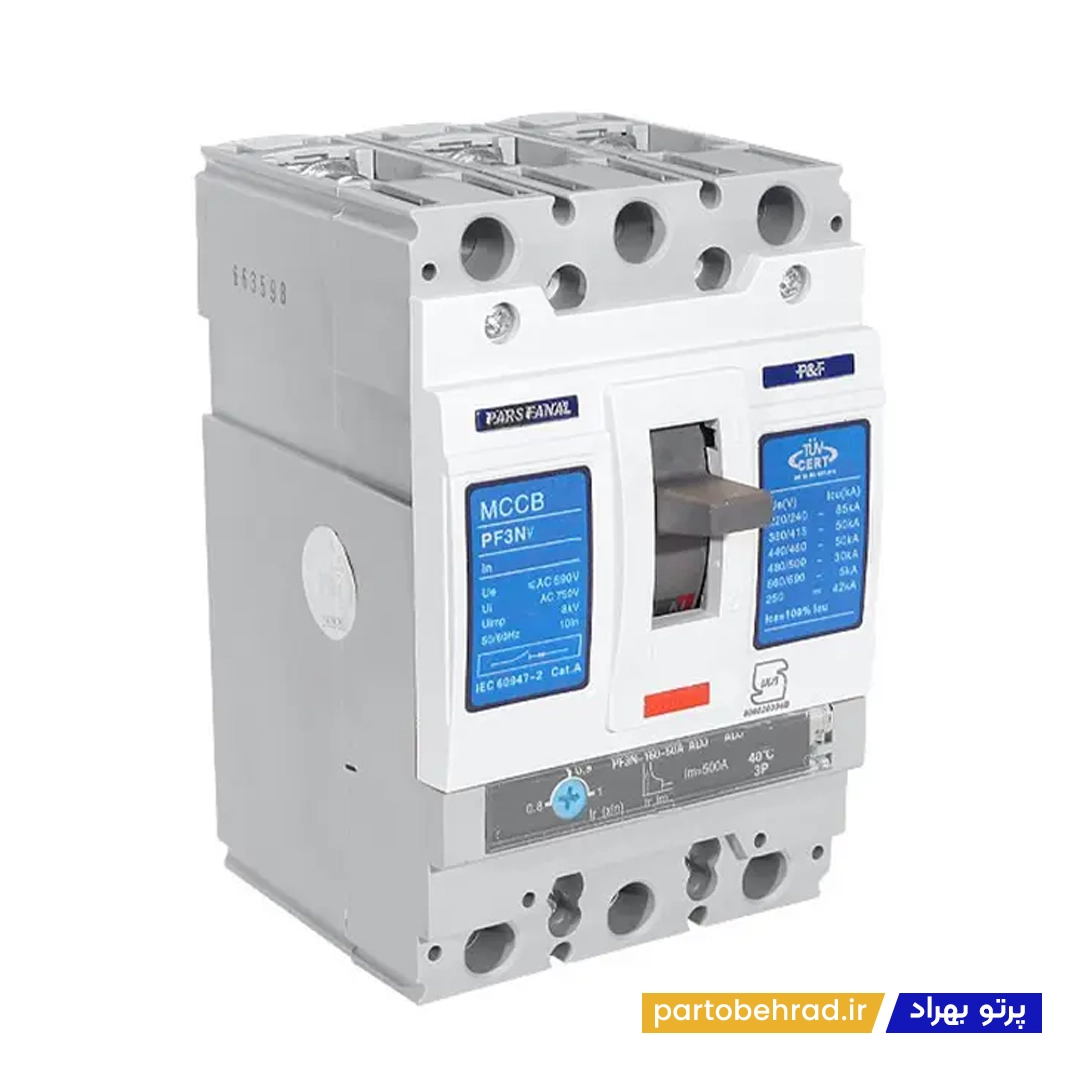

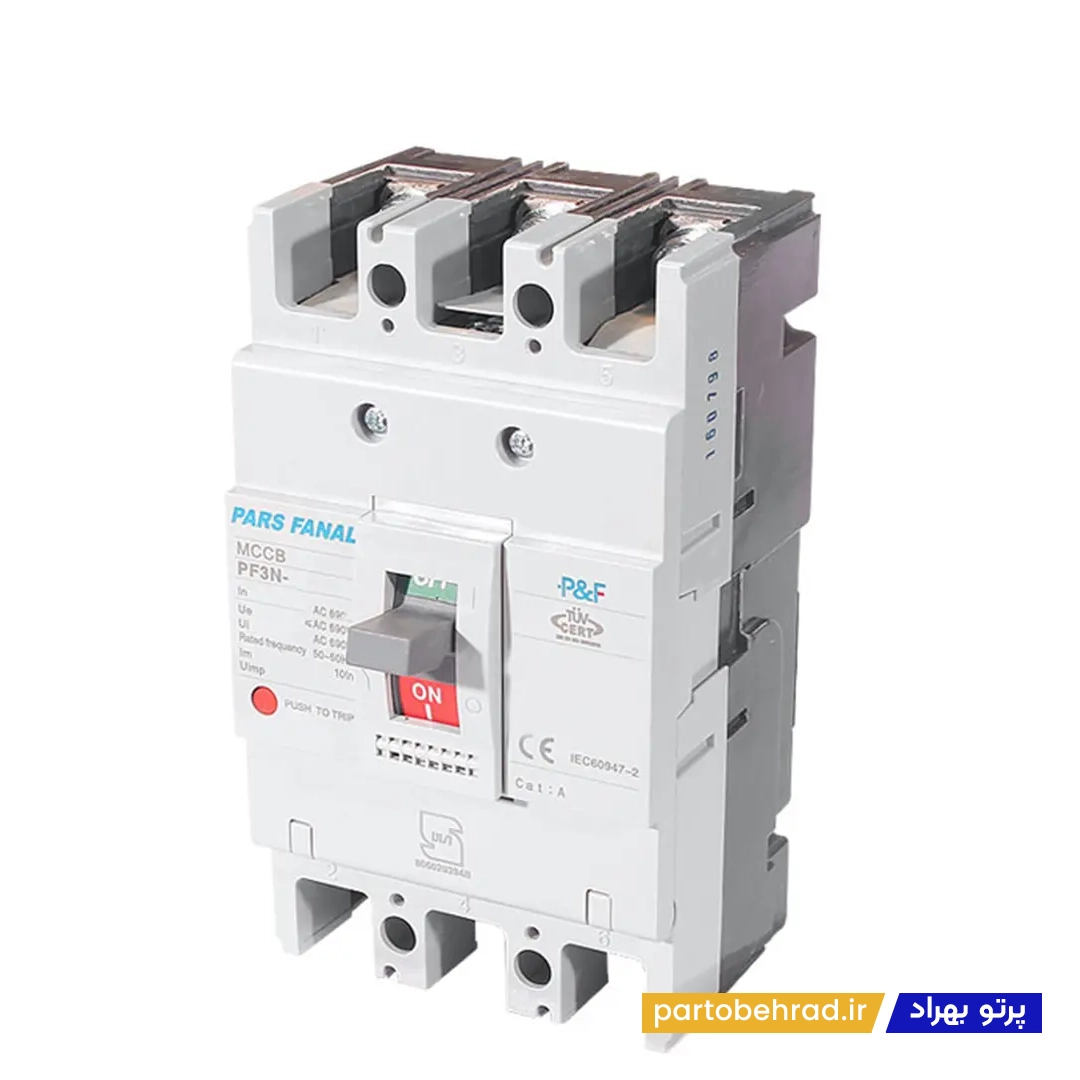

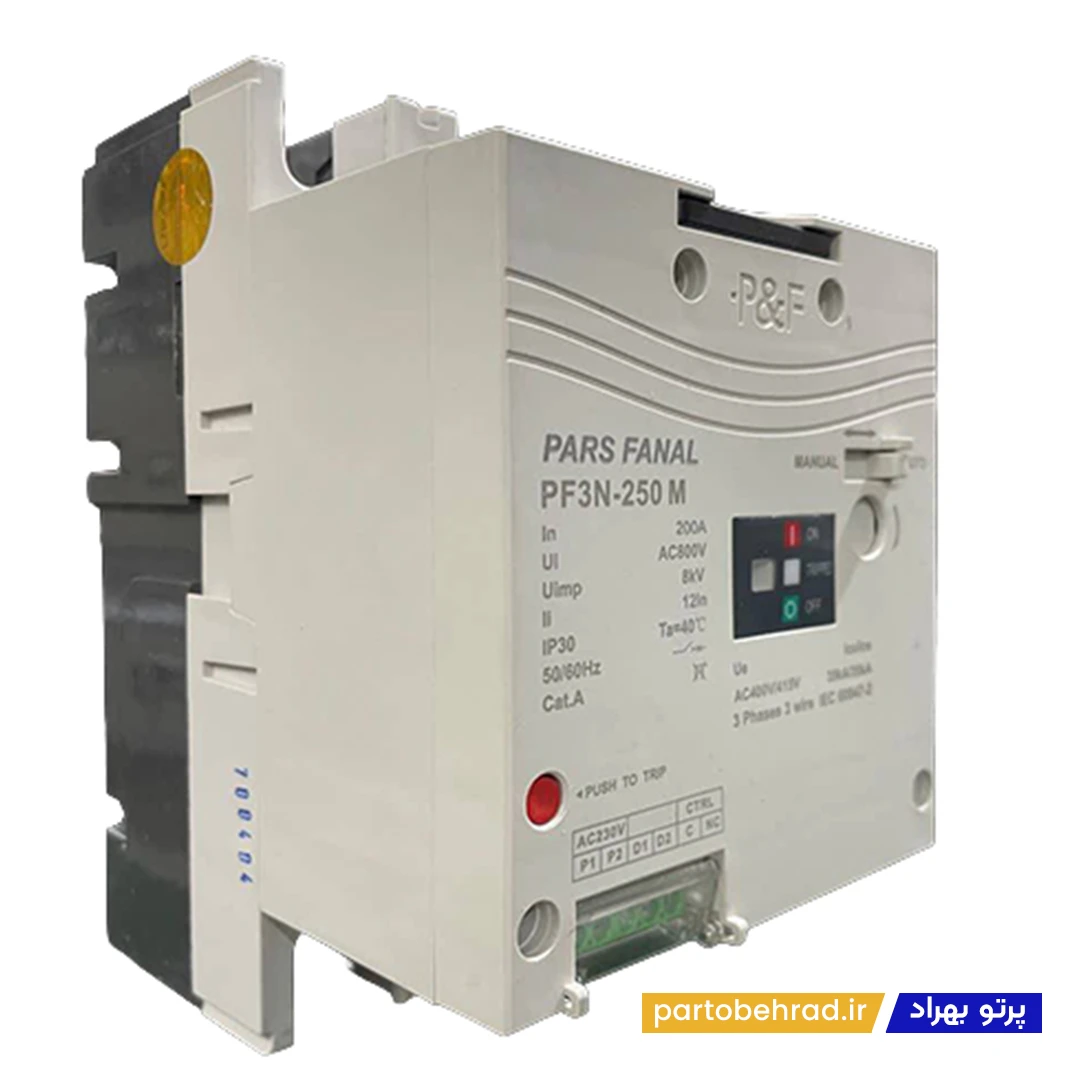

کلید اتوماتیک کامپکت (MCCB)
کلید اتوماتیک کامپکت که با نام اختصاری MCCB (Molded Case Circuit Breaker) شناخته می شود، یکی از پرکاربردترین انواع کلید اتوماتیک در صنایع و ساختمان های بزرگ است. این کلید اتوماتیک در بدنه ای قالب ریزی شده از جنس عایق حرارتی ساخته شده و معمولاً برای جریان های نامی بین ۱۶ تا ۲۵۰۰ آمپر تولید می شود.
از مهم ترین ویژگی های کلید اتوماتیک MCCB می توان به قابلیت تنظیم جریان اضافه بار و اتصال کوتاه، امکان تجهیز به رله های حفاظتی الکترونیکی، و ظرفیت قطع بالا اشاره کرد. این ویژگی ها باعث شده MCCB گزینه ای مطمئن برای حفاظت از فیدرهای اصلی تابلوهای برق صنعتی، موتورها و ترانسفورماتورها باشد.
کلید اتوماتیک هوایی (ACB)
کلید اتوماتیک هوایی یا ACB (Air Circuit Breaker) برای کاربردهایی با جریان نامی بالا، معمولاً از ۶۳۰ تا بیش از ۶۳۰۰ آمپر، طراحی شده است. در این نوع کلید اتوماتیک، عملیات قطع قوس الکتریکی در محیط هوا انجام می شود و به همین دلیل به آن کلید اتوماتیک هوایی گفته می شود.
کلید اتوماتیک ACB معمولاً در تابلوهای برق فشار ضعیف اصلی (Main Distribution Board)، پست های توزیع برق و ورودی اصلی نیروگاه ها و کارخانه های بزرگ استفاده می شود. این نوع کلید اتوماتیک قابلیت تجهیز به سیستم های حفاظتی پیشرفته، ارتباط با شبکه های کنترل و مانیتورینگ (مانند پروتکل های ارتباطی صنعتی) و همچنین قابلیت تعمیر و نگهداری آسان را دارد.
کلید اتوماتیک مینیاتوری (MCB)
کلید اتوماتیک مینیاتوری یا MCB (Miniature Circuit Breaker) کوچک ترین و پرکاربردترین نوع کلید اتوماتیک است که عمدتاً در تابلوهای برق مسکونی، تجاری و اداری برای حفاظت از مدارهای روشنایی و پریز به کار می رود. جریان نامی این نوع کلید اتوماتیک معمولاً بین ۰.۵ تا ۱۲۵ آمپر است.
مزیت اصلی کلید اتوماتیک MCB، سادگی نصب، قیمت مناسب و ابعاد کوچک آن است که امکان نصب تعداد زیادی از این کلیدها را در یک تابلو برق فراهم می کند. البته باید توجه داشت که MCB برای جریان های بالا و کاربردهای صنعتی سنگین مناسب نیست و در این موارد باید از MCCB یا ACB استفاده کرد.

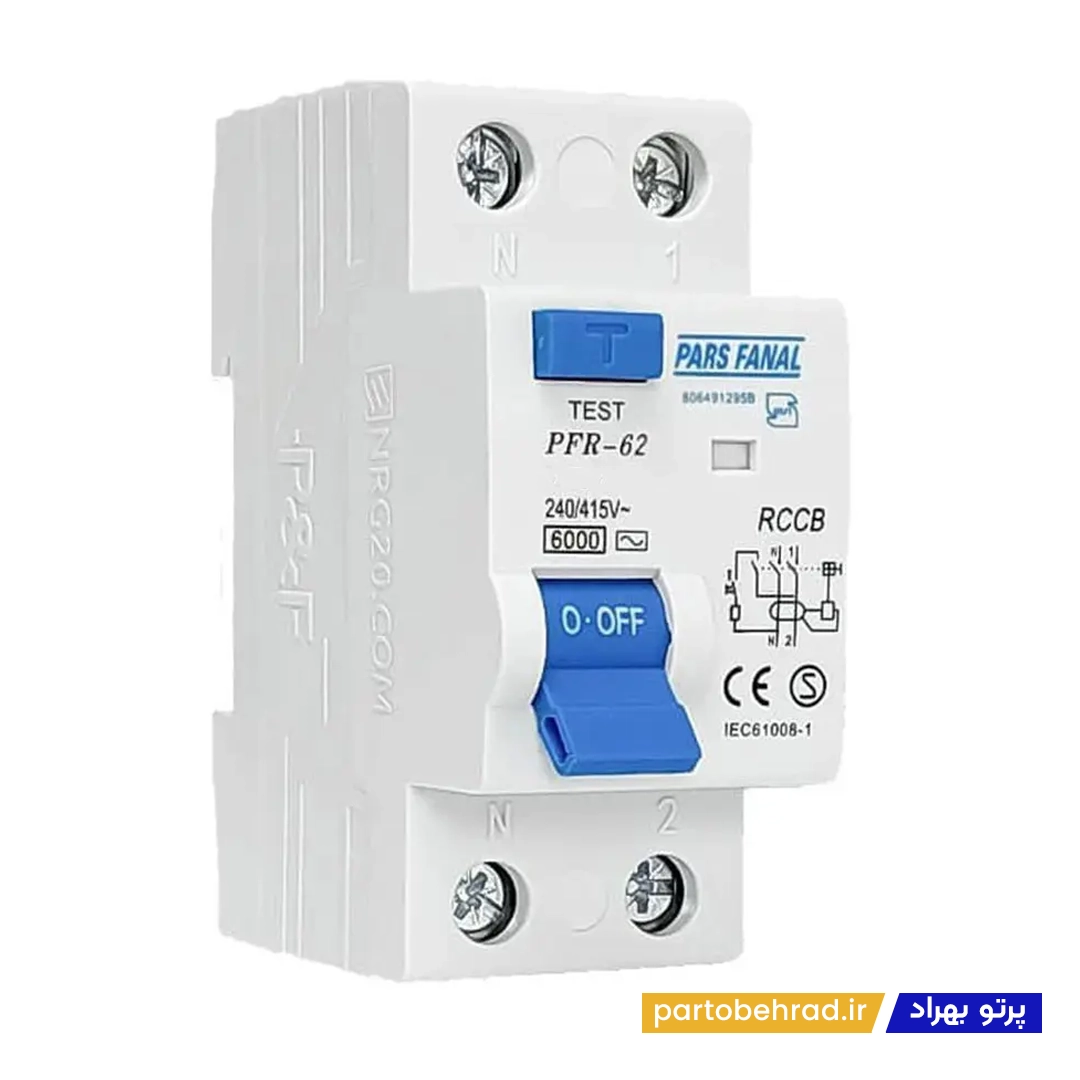

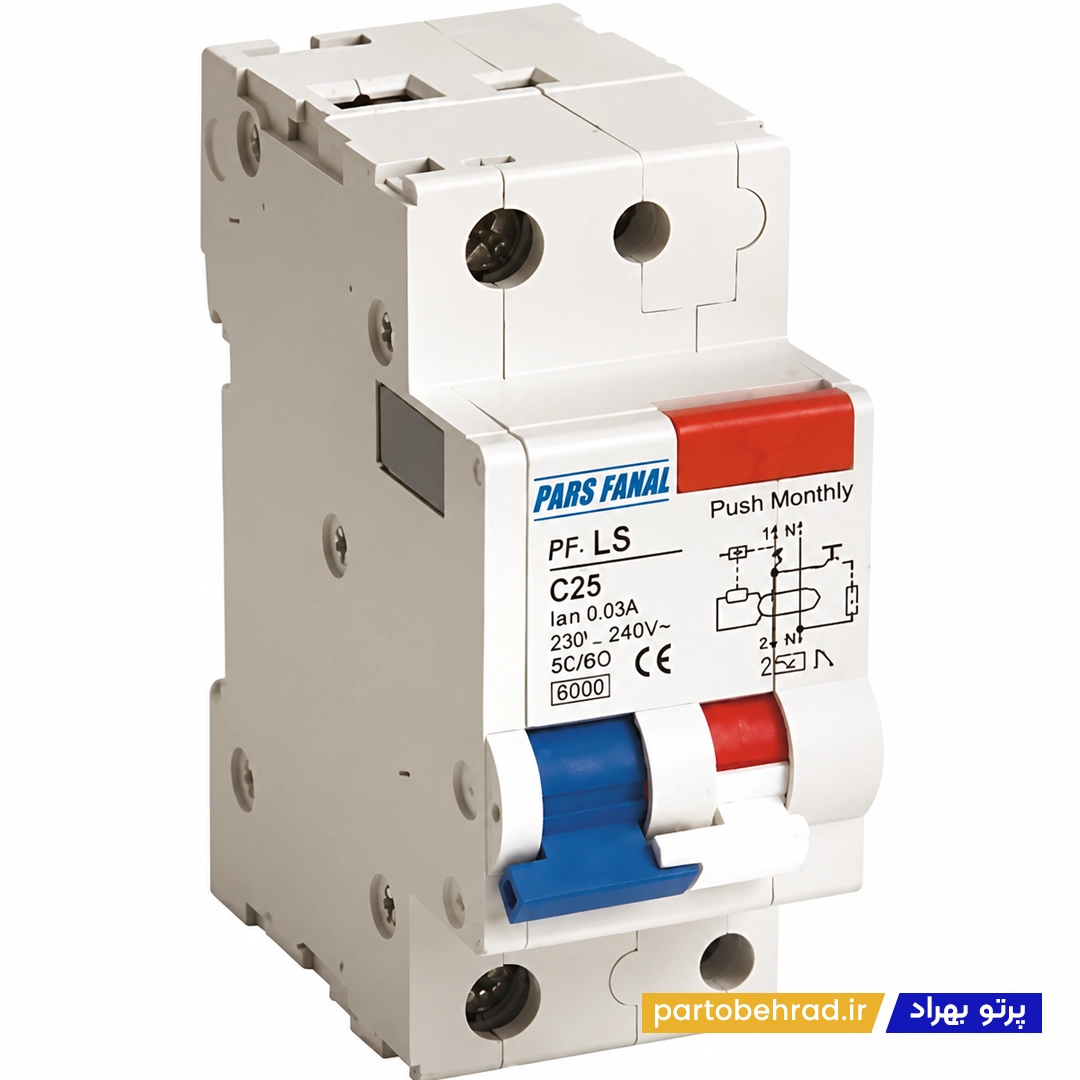

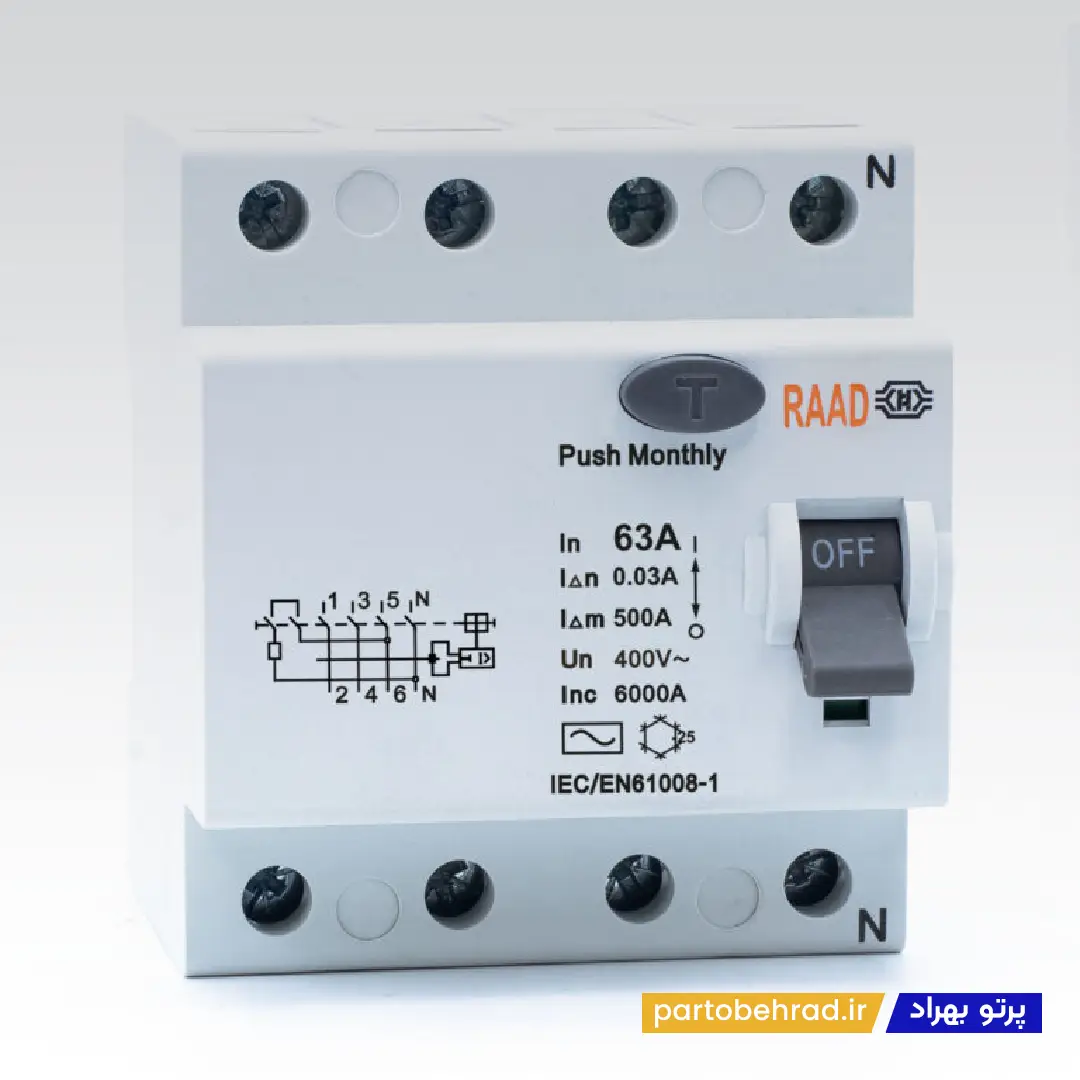

کلید محافظ جان (RCCB و RCBO)
کلید محافظ جان یکی دیگر از انواع کلید اتوماتیک است که وظیفه اصلی آن حفاظت از افراد در برابر برق گرفتگی است، نه لزوماً حفاظت از تجهیزات. این کلید اتوماتیک با تشخیص جریان نشتی (Leakage Current) که معمولاً ناشی از اتصال بدنه یا نشتی جریان به زمین است، در کسری از ثانیه مدار را قطع می کند.
دو نوع اصلی کلید محافظ جان عبارت اند از RCCB (Residual Current Circuit Breaker) که فقط در برابر جریان نشتی حفاظت ایجاد می کند و باید همراه با یک MCB جداگانه برای حفاظت در برابر اضافه بار و اتصال کوتاه استفاده شود، و RCBO (Residual Current Breaker with Overcurrent Protection) که ترکیبی از عملکرد MCB و RCCB است و هم زمان در برابر جریان نشتی، اضافه بار و اتصال کوتاه محافظت می کند.
15%
قیمت اصلی: 3,716,300 تومان بود.3,155,700 تومانقیمت فعلی: 3,155,700 تومان.
کلید اتوماتیک خلأ (VCB)
کلید اتوماتیک خلأ یا VCB (Vacuum Circuit Breaker) برای استفاده در شبکه های فشار متوسط (معمولاً بین ۳.۳ تا ۳۶ کیلوولت) طراحی شده است. در این نوع کلید اتوماتیک، عملیات قطع قوس الکتریکی درون محفظه ای خلأ انجام می شود که به دلیل نبود گاز یا محیط رسانا، قوس الکتریکی به سرعت خاموش می شود.
از مزایای کلید اتوماتیک خلأ می توان به عمر بالا، نیاز کم به تعمیر و نگهداری، عدم انتشار گاز یا آلودگی محیطی و عملکرد بی صدا اشاره کرد. این ویژگی ها باعث شده VCB به گزینه اول بسیاری از پست های توزیع برق فشار متوسط تبدیل شود.
کلید اتوماتیک گازی (SF6)
کلید اتوماتیک گازی که با نام SF6 Circuit Breaker شناخته می شود، از گاز هگزافلوراید گوگرد (SF6) به عنوان محیط عایق و خاموش کننده قوس الکتریکی استفاده می کند. این نوع کلید اتوماتیک عمدتاً در سطح ولتاژهای متوسط و فشار قوی (از چند کیلوولت تا چند صد کیلوولت) کاربرد دارد و در پست های فوق توزیع و انتقال نیرو مورد استفاده قرار می گیرد.
کلید اتوماتیک گازی به دلیل خواص عایقی و خاموش کنندگی بسیار بالای گاز SF6، قابلیت قطع جریان های بسیار بالا را با ابعاد نسبتاً کوچک دارد. با این حال، به دلیل ملاحظات زیست محیطی مرتبط با گاز SF6، در سال های اخیر جایگزین های جدیدی نیز برای این نوع کلید اتوماتیک در حال توسعه هستند.

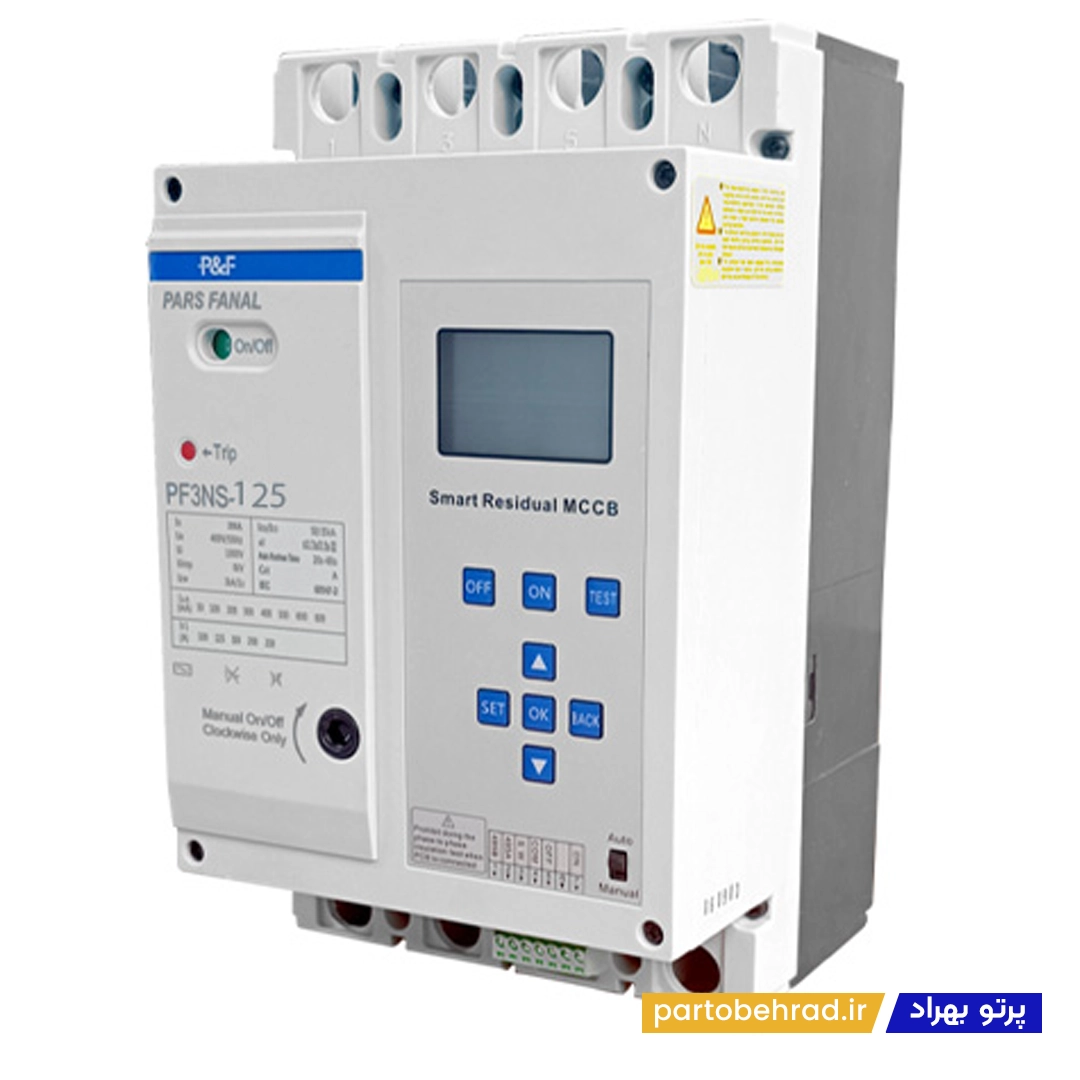

کلید اتوماتیک هوشمند
کلید اتوماتیک هوشمند (Smart Circuit Breaker) نسل جدیدی از کلیدهای اتوماتیک است که علاوه بر عملکرد حفاظتی استاندارد در برابر اضافه بار و اتصال کوتاه، به قابلیت های ارتباطی و کنترلی پیشرفته نیز مجهز است. این نوع کلید اتوماتیک معمولاً دارای رله الکترونیکی قابل برنامه ریزی، پورت ارتباطی برای اتصال به شبکه های کنترل صنعتی (مانند پروتکل های Modbus یا Profibus) و سنسورهای اندازه گیری لحظه ای پارامترهایی نظیر جریان، ولتاژ، توان مصرفی و دما است.
مزیت اصلی کلید اتوماتیک هوشمند، امکان پایش و کنترل از راه دور، ثبت رخدادها و خطاها، تنظیم پارامترهای حفاظتی بدون نیاز به دخالت فیزیکی، و یکپارچه سازی با سیستم های مدیریت انرژی و اتوماسیون ساختمان یا کارخانه است. به همین دلیل، این نوع کلید اتوماتیک بیشتر در تابلوهای برق صنعتی مدرن، مراکز داده، ساختمان های هوشمند و پروژه هایی که نیاز به مانیتورینگ دقیق مصرف انرژی دارند، مورد استفاده قرار می گیرد. با توجه به قابلیت های گسترده و تنوع فنی کلید اتوماتیک هوشمند، پیشنهاد می شود پیش از خرید این تجهیز، با کارشناسان فروش پرتو بهراد مشورت کنید تا مدلی متناسب با زیرساخت ارتباطی و نیاز پروژه شما انتخاب شود.
مقایسه انواع کلید اتوماتیک
پس از آشنایی با انواع کلید اتوماتیک، لازم است تفاوت های فنی و کاربردی میان رایج ترین مدل ها را بررسی کنیم تا انتخاب مناسب تری برای پروژه خود داشته باشید.
تفاوت کلید اتوماتیک MCCB و ACB
اگرچه هر دو نوع کلید اتوماتیک، یعنی MCCB و ACB، برای حفاظت مدارهای با جریان بالا استفاده می شوند، اما تفاوت های مهمی میان آن ها وجود دارد که در جدول زیر خلاصه شده است:
| ویژگی | کلید اتوماتیک MCCB | کلید اتوماتیک ACB |
| محدوده جریان نامی | تا حدود ۲۵۰۰ آمپر | تا بیش از ۶۳۰۰ آمپر |
| محیط قطع قوس | داخل بدنه قالب ریزی شده | هوای آزاد |
| کاربرد اصلی | فیدرهای فرعی و توزیع | ورودی اصلی تابلوهای برق |
| قابلیت تعمیر | معمولاً غیرقابل تعمیر | قابل تعمیر و بازسازی |
| ابعاد و وزن | کوچک تر و سبک تر | بزرگ تر و سنگین تر |
| قیمت | نسبتاً مقرون به صرفه | گران تر به دلیل ظرفیت بالا |
به طور خلاصه، کلید اتوماتیک MCCB برای کاربردهای با جریان متوسط و ACB برای کاربردهای با جریان بسیار بالا و نقاط حساس سیستم برق مناسب تر است.
تفاوت کلید اتوماتیک MCB و MCCB
یکی از پرسش های رایج در انتخاب کلید اتوماتیک، تفاوت میان MCB و MCCB است. جدول زیر تفاوت های اصلی این دو نوع کلید اتوماتیک را نشان می دهد:
| ویژگی | کلید اتوماتیک MCB | کلید اتوماتیک MCCB |
| محدوده جریان نامی | تا ۱۲۵ آمپر | تا ۲۵۰۰ آمپر |
| قابلیت تنظیم جریان | معمولاً ثابت | قابل تنظیم |
| کاربرد اصلی | مدارهای روشنایی و پریز | فیدرهای اصلی و موتورها |
| ظرفیت قطع اتصال کوتاه | پایین تر | بالاتر |
| قیمت | اقتصادی تر | گران تر نسبت به MCB |
با توجه به این تفاوت ها، انتخاب میان MCB و MCCB باید بر اساس میزان جریان مصرفی، اهمیت مدار و بودجه پروژه انجام شود. کارشناسان فروش پرتو بهراد آماده اند تا با بررسی دقیق نیاز شما، مناسب ترین نوع کلید اتوماتیک را پیشنهاد دهند.
کاربرد انواع کلید اتوماتیک در صنایع مختلف
هر یک از انواع کلید اتوماتیک با توجه به ویژگی های فنی خود، در بخش های مختلف صنعت و ساختمان کاربرد دارند. در ادامه به بررسی کاربرد کلید اتوماتیک در چهار حوزه اصلی می پردازیم.
ساختمان های مسکونی
در ساختمان های مسکونی، عمده کاربرد کلید اتوماتیک مربوط به مدل های MCB و کلید محافظ جان (RCCB/RCBO) است. این نوع کلید اتوماتیک برای حفاظت از مدارهای روشنایی، پریزهای برق و لوازم خانگی استفاده می شود و با توجه به جریان مصرفی پایین واحدهای مسکونی، نیازی به کلیدهای اتوماتیک با ظرفیت بالا نیست. استفاده هم زمان از MCB و کلید محافظ جان در تابلو برق منازل، یکی از استانداردهای رایج ایمنی برق در ساختمان های امروزی محسوب می شود.
کارخانه ها و صنایع
در کارخانه ها و واحدهای صنعتی، به دلیل وجود موتورهای بزرگ، دستگاه های پرمصرف و خطوط تولید حساس، معمولاً از ترکیبی از کلید اتوماتیک MCCB و ACB استفاده می شود. کلید اتوماتیک MCCB برای حفاظت از فیدرهای فرعی و تجهیزات جداگانه، و کلید اتوماتیک ACB برای حفاظت از ورودی اصلی برق کارخانه به کار می رود. انتخاب نادرست کلید اتوماتیک در این محیط ها می تواند منجر به توقف خط تولید یا آسیب جدی به تجهیزات پرهزینه شود؛ به همین دلیل مشورت با کارشناسان فروش پرتو بهراد پیش از خرید، به شما کمک می کند تا کلید اتوماتیک مناسب با توان و شرایط کارخانه خود را انتخاب کنید.
تابلوهای برق صنعتی
تابلوهای برق صنعتی معمولاً ترکیبی از چند نوع کلید اتوماتیک را در خود جای می دهند. کلید اتوماتیک ACB یا MCCB با ظرفیت بالا در ورودی اصلی تابلو، کلیدهای MCCB با ظرفیت متوسط برای فیدرهای فرعی، و در برخی موارد کلید اتوماتیک محافظ جان برای مدارهای حساس نصب می شوند. طراحی صحیح این ترکیب، که به آن هماهنگی حفاظتی یا Selectivity گفته می شود، از قطع ناخواسته کل مدار در صورت بروز خطای جزئی جلوگیری می کند.
نیروگاه ها و مراکز توزیع برق
در نیروگاه ها و مراکز توزیع برق، به دلیل سطح ولتاژ و جریان بسیار بالا، از انواع کلید اتوماتیک فشار متوسط و قوی مانند کلید اتوماتیک خلأ (VCB) و کلید اتوماتیک گازی (SF6) استفاده می شود. این کلیدهای اتوماتیک باید توانایی قطع جریان های اتصال کوتاه بسیار بالا را در کسری از ثانیه داشته باشند تا از آسیب گسترده به شبکه برق جلوگیری کنند. با توجه به حساسیت بالای این نوع تجهیزات، خرید آن ها باید صرفاً از منابع معتبر و با راهنمایی کارشناسان فروش پرتو بهراد انجام شود تا اطمینان حاصل شود کلید اتوماتیک انتخابی با استانداردهای فنی پروژه مطابقت دارد.
جمع بندی
همان طور که در این مقاله بررسی شد، انواع کلید اتوماتیک از نظر ساختار، ظرفیت جریان و کاربرد با یکدیگر تفاوت های اساسی دارند و انتخاب صحیح هر یک از آن ها نقش مستقیمی در ایمنی و پایداری سیستم برق ایفا می کند. از کلید اتوماتیک مینیاتوری (MCB) برای مصارف خانگی گرفته تا کلید اتوماتیک گازی (SF6) برای پست های فشار قوی، هر مدل برای شرایط خاصی طراحی شده است. اگر در انتخاب نوع مناسب کلید اتوماتیک یا استعلام قیمت کلید اتوماتیک تردید دارید، می توانید با کارشناسان فروش پرتو بهراد تماس بگیرید تا با بررسی نیاز فنی پروژه شما، بهترین گزینه را برای ثبت سفارش پیشنهاد دهند.
سوالات متداول
چگونه کلید اتوماتیک مناسب را انتخاب کنیم؟
انتخاب کلید اتوماتیک باید بر اساس جریان نامی مصرف کننده، توان مدار، نوع بار (مقاومتی، القایی یا خازنی)، ولتاژ کار و ظرفیت قطع اتصال کوتاه (Icu) انجام شود. کارشناسان فروشگاه برق صنعتی پرتو بهراد می توانند با بررسی مشخصات پروژه شما، مناسب ترین گزینه را از برندهای معتبر پیشنهاد دهند.
عمر مفید کلید اتوماتیک چقدر است؟
عمر مفید کلید اتوماتیک به کیفیت ساخت، برند، شرایط محیطی و میزان استفاده بستگی دارد و معمولاً بین ۱۰ تا ۲۰ سال یا هزاران بار عملکرد قطع و وصل تخمین زده می شود. نگهداری منظم و خرید از برندهای معتبر عمر آن را افزایش می دهد.
هنگام خرید کلید اتوماتیک باید به چه نکاتی توجه کرد؟
توجه به جریان نامی، ولتاژ کاری، ظرفیت قطع اتصال کوتاه، تعداد پل (تک فاز یا سه فاز)، استاندارد و گواهی کیفیت، و اصالت برند از مهم ترین نکات هنگام خرید است. خرید از فروشندگان معتبر مانند فروشگاه برق صنعتی پرتو بهراد تضمین کننده کیفیت و اصالت کالاست.
