راهنمای جامع محاسبه افت ولتاژ کابل آلومینیوم
- بدون نظری
- پردیس عنایتی
انتخاب صحیح کابل در پروژه های صنعتی، ساختمانی و شبکه های توزیع برق تنها به آمپراژ و سطح مقطع محدود نمی شود. یکی از مهم ترین پارامترهایی که مستقیماً بر عملکرد تجهیزات برقی تاثیر می گذارد، افت ولتاژ کابل است. اگر افت ولتاژ بیش از حد مجاز باشد، تجهیزات الکتریکی با راندمان پایین تر کار کرده، دچار آسیب می شوند و حتی ممکن است طول عمر آن ها کاهش پیدا کند.
به همین دلیل آشنایی با جدول افت ولتاژ کابل آلومینیوم برای مهندسان برق، پیمانکاران و خریداران کابل اهمیت بسیار زیادی دارد. کابل های آلومینیومی به دلیل قیمت مناسب، وزن کمتر و کاربرد گسترده در خطوط انتقال و توزیع برق، امروزه به یکی از پرمصرف ترین انواع کابل تبدیل شده اند. با این حال مقاومت الکتریکی بالاتر آلومینیوم نسبت به مس باعث می شود بررسی دقیق افت ولتاژ در این نوع کابل ها اهمیت بیشتری پیدا کند.
در این مقاله به بررسی کامل جدول افت ولتاژ کابل آلومینیوم، فرمول محاسبه، عوامل تاثیرگذار، راهکارهای کاهش افت ولتاژ و تفاوت کابل آلومینیومی و مسی خواهیم پرداخت.

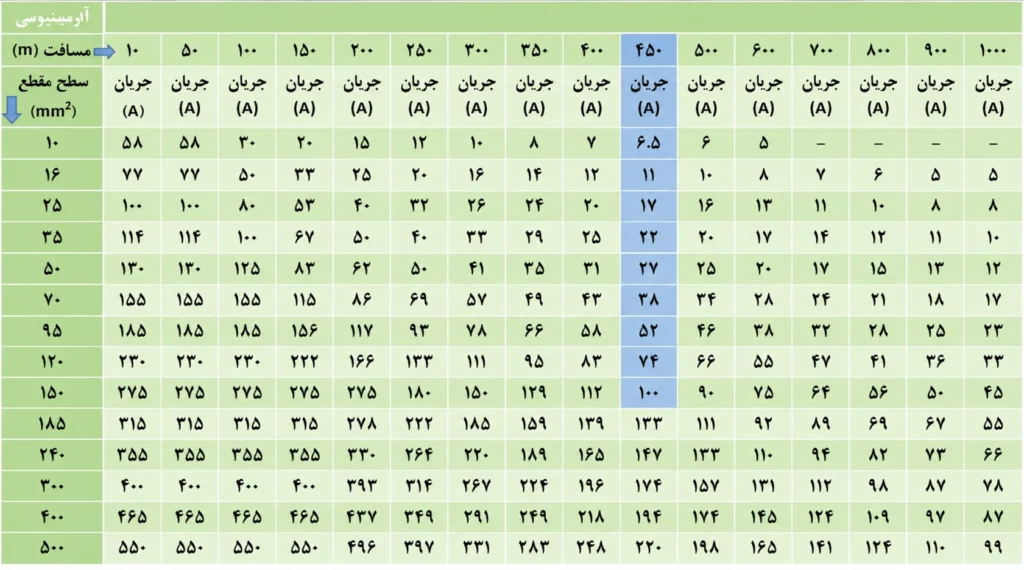

جدول افت ولتاژ کابل آلومینیوم (استاندارد)
در جدول زیر مقادیر تقریبی افت ولتاژ کابل آلومینیومی در هر آمپر و هر کیلومتر مسیر آورده شده است. این جدول یکی از پرکاربردترین مراجع برای انتخاب کابل در پروژه های برق صنعتی و ساختمانی محسوب می شود.
| سطح مقطع کابل (mm²) | افت ولتاژ تقریبی (ولت بر آمپر در کیلومتر) |
| 16 | 2.82 |
| 25 | 1.82 |
| 35 | 1.31 |
| 50 | 0.94 |
| 70 | 0.67 |
| 95 | 0.49 |
| 120 | 0.39 |
| 150 | 0.32 |
| 185 | 0.26 |
| 240 | 0.20 |
15%
15%
15%
استفاده از جدول افت ولتاژ کابل آلومینیوم باعث می شود قبل از اجرای پروژه بتوان سایز مناسب کابل را انتخاب کرد و از بروز مشکلاتی مانند کاهش راندمان تجهیزات، گرم شدن کابل و اتلاف انرژی جلوگیری نمود.
فرمول محاسبه افت ولتاژ کابل آلومینیوم
برای محاسبه افت ولتاژ در سیستم های سه فاز از فرمول زیر استفاده می شود:
ΔV = √3 × I × L × (R cosφ + X sinφ)
که در آن:
- ΔV : افت ولتاژ (ولت)
- I : جریان مصرفی (آمپر)
- L : طول مسیر کابل (کیلومتر)
- R : مقاومت کابل
- X : راکتانس کابل
- cosφ : ضریب توان
برای سیستم های تک فاز نیز معمولاً از رابطه زیر استفاده می شود:
ΔV = 2 × I × L × R
به کمک این روابط می توان میزان افت ولتاژ را پیش از اجرای پروژه محاسبه و از مناسب بودن سایز کابل اطمینان حاصل کرد.

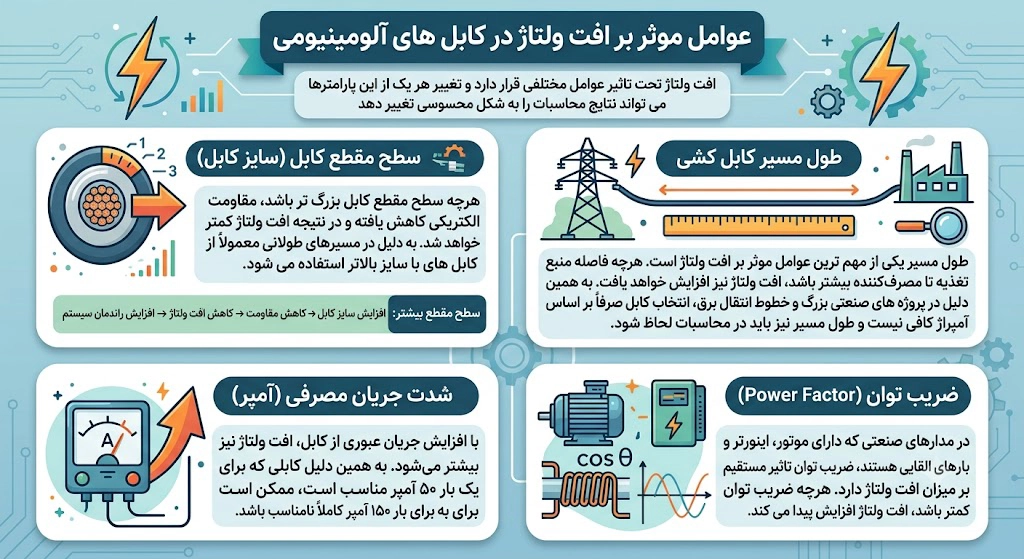

عوامل موثر بر افت ولتاژ در کابل های آلومینیومی
افت ولتاژ تحت تاثیر عوامل مختلفی قرار دارد و تغییر هر یک از این پارامترها می تواند نتایج محاسبات را به شکل محسوسی تغییر دهد.
سطح مقطع کابل (سایز کابل)
هرچه سطح مقطع کابل بزرگ تر باشد، مقاومت الکتریکی کاهش یافته و در نتیجه افت ولتاژ کمتر خواهد شد. به همین دلیل در مسیرهای طولانی معمولاً از کابل های با سایز بالاتر استفاده می شود.
| سطح مقطع بیشتر | نتیجه |
| افزایش سایز کابل | کاهش مقاومت |
| کاهش مقاومت | کاهش افت ولتاژ |
| کاهش افت ولتاژ | افزایش راندمان سیستم |
طول مسیر کابل کشی
طول مسیر یکی از مهم ترین عوامل موثر بر افت ولتاژ است. هرچه فاصله منبع تغذیه تا مصرف کننده بیشتر باشد، افت ولتاژ نیز افزایش خواهد یافت.
به همین دلیل در پروژه های صنعتی بزرگ و خطوط انتقال برق، انتخاب کابل صرفاً بر اساس آمپراژ کافی نیست و طول مسیر نیز باید در محاسبات لحاظ شود.
شدت جریان مصرفی (آمپر)
با افزایش جریان عبوری از کابل، افت ولتاژ نیز بیشتر می شود. به همین دلیل کابلی که برای یک بار 50 آمپر مناسب است، ممکن است برای بار 150 آمپر کاملاً نامناسب باشد.
ضریب توان (Power Factor)
در مدارهای صنعتی که دارای موتور، اینورتر و بارهای القایی هستند، ضریب توان تاثیر مستقیم بر میزان افت ولتاژ دارد. هرچه ضریب توان کمتر باشد، افت ولتاژ افزایش پیدا می کند.

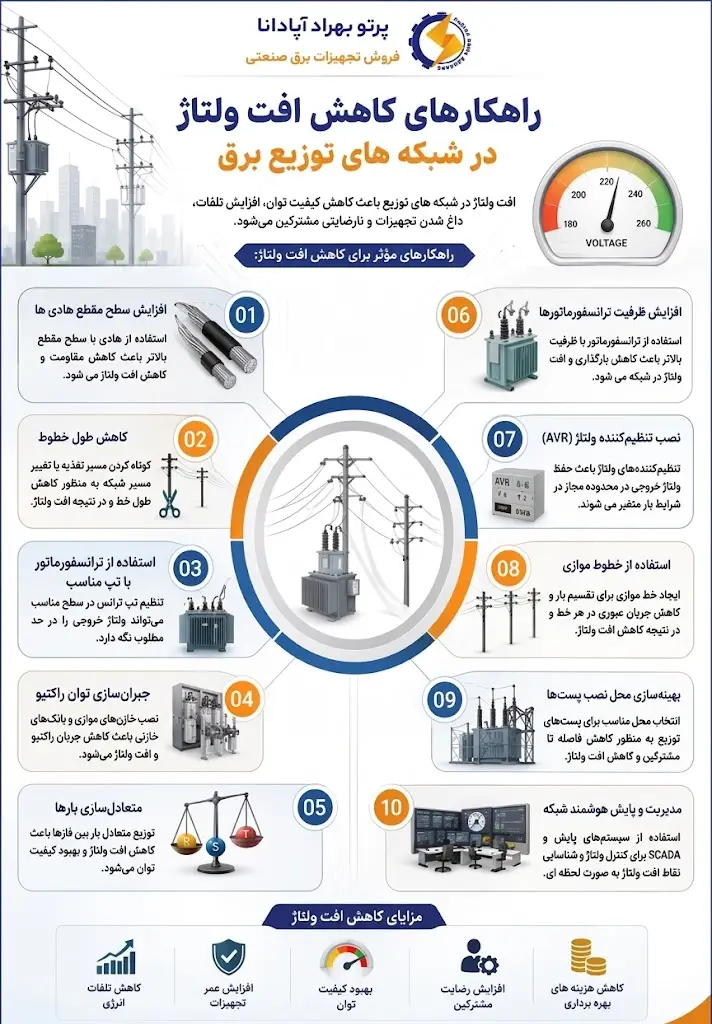

راهکارهای کاهش افت ولتاژ کابل آلومینیوم در مسیرهای طولانی
برای کاهش افت ولتاژ در پروژه های صنعتی و ساختمانی می توان از روش های زیر استفاده کرد:
- انتخاب کابل با سطح مقطع بالاتر
- کاهش طول مسیر کابل کشی
- استفاده از سیستم سه فاز به جای تک فاز
- بهبود ضریب توان توسط بانک خازنی
- تقسیم بار بین چند فیدر
- استفاده از تجهیزات با راندمان بالاتر
- جلوگیری از اتصالات ضعیف و نامناسب
در بسیاری از پروژه ها هزینه افزایش سایز کابل بسیار کمتر از خسارات ناشی از افت ولتاژ بالا خواهد بود.
تفاوت افت ولتاژ در کابل مسی و آلومینیومی
یکی از سوالات رایج هنگام انتخاب کابل، مقایسه کابل مسی و آلومینیومی از نظر افت ولتاژ است.
| ویژگی | کابل مسی | کابل آلومینیومی |
| هدایت الکتریکی | بالاتر | پایین تر |
| افت ولتاژ | کمتر | بیشتر |
| وزن | بیشتر | کمتر |
| قیمت | بالاتر | اقتصادی تر |
| کاربرد | پروژه های حساس | پروژه های عمومی و انتقال انرژی |
اگرچه افت ولتاژ در کابل مسی کمتر است، اما به دلیل اختلاف قیمت قابل توجه، بسیاری از پروژه های صنعتی استفاده از کابل آلومینیومی را ترجیح می دهند.
در زمان بررسی قیمت کابل آلومینیومی سه فاز زمینی باید علاوه بر قیمت اولیه، هزینه های ناشی از افت ولتاژ و راندمان سیستم نیز مورد توجه قرار گیرد.

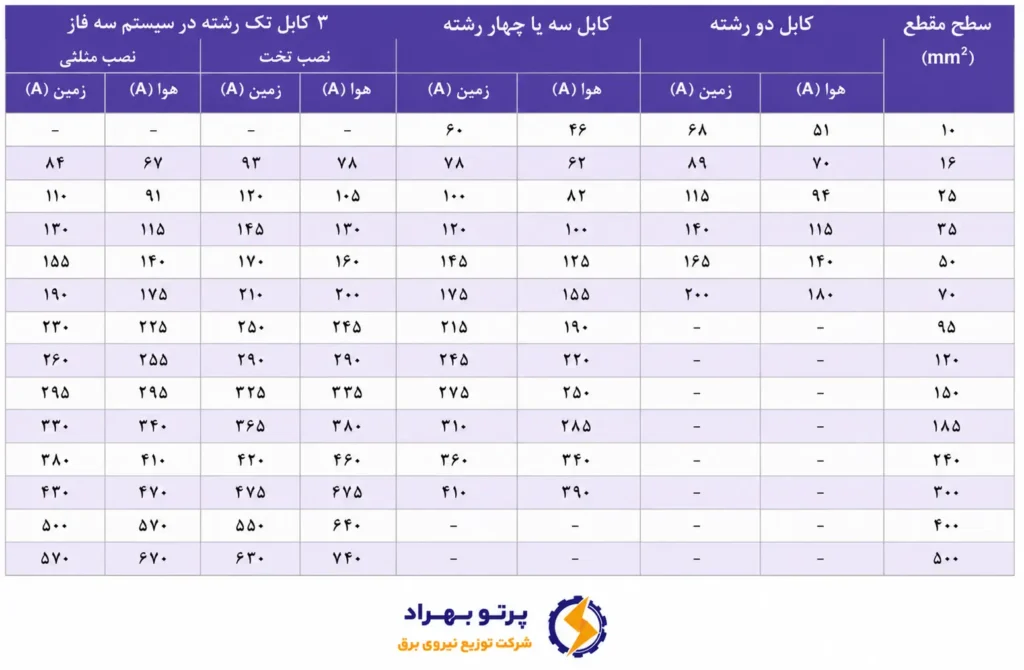

عوامل موثر بر جریان مجاز کابل آلومینیوم
جریان مجاز کابل آلومینیومی تنها به سطح مقطع آن وابسته نیست و عوامل متعددی بر آن تاثیر دارند:
دمای محیط
نوع عایق کابل
نحوه نصب کابل
تعداد کابل های مجاور
تهویه محیط
عمق دفن در خاک
مقاومت حرارتی خاک
طول مسیر
به همین دلیل مهندسان برق همواره علاوه بر جدول آمپراژ، شرایط واقعی نصب را نیز بررسی می کنند.
15%
قیمت اصلی 2,031,350 تومان بود.1,686,021 تومانقیمت فعلی 1,686,021 تومان است.
15%
15%
جریان مجاز واقعی کابل آلومینیوم چرا با جدول فرق دارد؟
بسیاری از کاربران مشاهده می کنند که جریان واقعی قابل تحمل یک کابل با مقادیر درج شده در جداول استاندارد تفاوت دارد.
دلیل این موضوع آن است که جداول استاندارد بر اساس شرایط ایده آل تهیه می شوند؛ در حالی که در پروژه های واقعی عواملی مانند دمای بالا، تجمع کابل ها، تهویه نامناسب و کیفیت نصب می توانند ظرفیت جریان دهی کابل را کاهش دهند.
به همین علت توصیه می شود هنگام انتخاب کابل تنها به جدول آمپراژ اکتفا نکرده و محاسبات مهندسی کامل انجام شود.
تاثیر افت ولتاژ بر خرید سیم برق و کابل آلومینیومی
هنگام خرید سیم برق یا انتخاب کابل برای پروژه های صنعتی، بسیاری از افراد تنها به قیمت یا آمپراژ توجه می کنند. در حالی که افت ولتاژ یکی از مهم ترین معیارهای انتخاب کابل محسوب می شود.
یک کابل ارزان اما با افت ولتاژ بالا می تواند در بلندمدت باعث افزایش مصرف انرژی، کاهش راندمان تجهیزات و هزینه های تعمیراتی شود. بنابراین هنگام خرید سیم برق و کابل های قدرت باید محاسبات افت ولتاژ نیز مدنظر قرار گیرد.
همچنین در زمان بررسی قیمت کابل آلومینیومی سه فاز زمینی بهتر است مشخصات فنی، سطح مقطع، طول مسیر و میزان افت ولتاژ مورد نیاز پروژه نیز ارزیابی شود.
برای تهیه انواع کابل آلومینیومی استاندارد، کابل های قدرت، کابل های زمینی سه فاز و دریافت مشاوره تخصصی در زمینه انتخاب سطح مقطع مناسب بر اساس افت ولتاژ، مجموعه پرتو بهراد از تامین کنندگان معتبر و مجهز تجهیزات برق صنعتی محسوب می شود.
کارشناسان پرتو بهراد می توانند با توجه به شرایط پروژه، طول مسیر، جریان مصرفی و بودجه مورد نظر، مناسب ترین گزینه را برای خرید کابل آلومینیومی پیشنهاد دهند.
جمع بندی
بررسی جدول افت ولتاژ کابل آلومینیوم یکی از مهم ترین مراحل طراحی شبکه های برق صنعتی و ساختمانی است. افت ولتاژ به عواملی مانند سطح مقطع کابل، طول مسیر، جریان مصرفی و ضریب توان وابسته است و عدم توجه به آن می تواند مشکلات متعددی برای تجهیزات برقی ایجاد کند.
با استفاده از جدول افت ولتاژ کابل آلومینیوم، محاسبات مهندسی صحیح و انتخاب کابل مناسب می توان راندمان سیستم را افزایش داد، هزینه های انرژی را کاهش داد و طول عمر تجهیزات را بهبود بخشید. همچنین هنگام بررسی قیمت کابل آلومینیومی سه فاز زمینی و خرید سیم برق باید علاوه بر قیمت، پارامترهای فنی و میزان افت ولتاژ نیز در نظر گرفته شوند تا بهترین نتیجه در پروژه حاصل شود.
سوالات متداول
آیا کابل آلومینیوم نسبت به مس افت ولتاژ بیشتری دارد؟
به دلیل مقاومت الکتریکی بالاتر آلومینیوم نسبت به مس، در شرایط برابر (طول، سطح مقطع و جریان)، افت ولتاژ در کابل آلومینیومی بیشتر است. این اختلاف معمولاً حدود 1.6 برابر در نظر گرفته می شود. به همین دلیل در طراحی باید سطح مقطع بزرگ تری انتخاب شود.
فرمول اصلی محاسبه افت ولتاژ برای کابل آلومینیوم چیست؟
فرمول کلی افت ولتاژ در سیستم تک فاز: ΔV = (2 × L × I × R) / 1000
برای سه فاز: ΔV = (√3 × L × I × R) / 1000
که در آن R مقاومت هادی آلومینیومی بر حسب اهم بر کیلومتر است.
مجازترین میزان افت ولتاژ برای تاسیسات چقدر است؟
در استانداردهای رایج، افت ولتاژ مجاز معمولاً بین 3٪ تا 5٪ در نظر گرفته می شود. برای روشنایی ها اغلب حداکثر 3٪ و برای سایر بارها تا 5٪ قابل قبول است. این مقدار به نوع پروژه و استاندارد اجرایی هم بستگی دارد.
چگونه می توان افت ولتاژ در کابل آلومینیومی را کاهش داد؟
با افزایش سطح مقطع کابل، کاهش طول مسیر، و بهینه سازی مسیر عبور کابل می توان افت ولتاژ را کم کرد. همچنین استفاده از کابل با کیفیت بالاتر و کاهش جریان بار (توزیع مناسب مصرف) تأثیر مستقیم دارد.
