راهنمای سیم کشی و نقشه کلید گردان سه حالته تک فاز

در بسیاری از مدارهای کنترلی و تجهیزات برق صنعتی، استفاده از کلیدهای گردان به دلیل عملکرد مطمئن، طول عمر بالا و سهولت استفاده بسیار رایج است. یکی از پرکاربردترین انواع این تجهیزات، کلید گردان سه حالته تک فاز است که در تابلوهای برق، ماشین آلات صنعتی، سیستم های روشنایی و مدارهای فرمان مورد استفاده قرار می گیرد. آشنایی با نقشه کلید گردان سه حالته تک فاز برای تکنسین ها، برقکاران و حتی افرادی که در زمینه طراحی و مونتاژ تابلو برق فعالیت دارند، اهمیت بسیار زیادی دارد.

کلید گردان سه حالته معمولاً دارای سه وضعیت مختلف شامل روشن، خاموش و تغییر مسیر یا عملکرد ثانویه است. به همین دلیل در پروژه های مختلف برق صنعتی کاربرد گسترده ای پیدا کرده است. درک صحیح نقشه کلید گردان سه حالته تک فاز علاوه بر افزایش ایمنی، باعث جلوگیری از بروز خطا در سیم کشی و عملکرد مدار خواهد شد. بسیاری از متخصصان فعال در حوزه برق صنعتی اصفهان نیز استفاده از کلیدهای استاندارد و دارای تأییدیه های معتبر را توصیه می کنند تا از بروز مشکلات احتمالی در آینده جلوگیری شود.

در صنعت برق، انتخاب تجهیزات استاندارد و باکیفیت نقش مهمی در پایداری سیستم دارد. به همین دلیل هنگام خرید کلید گردان باید به مشخصات فنی، جریان نامی، تعداد پل ها، کیفیت کنتاکت ها و برند سازنده توجه ویژه ای داشته باشید.

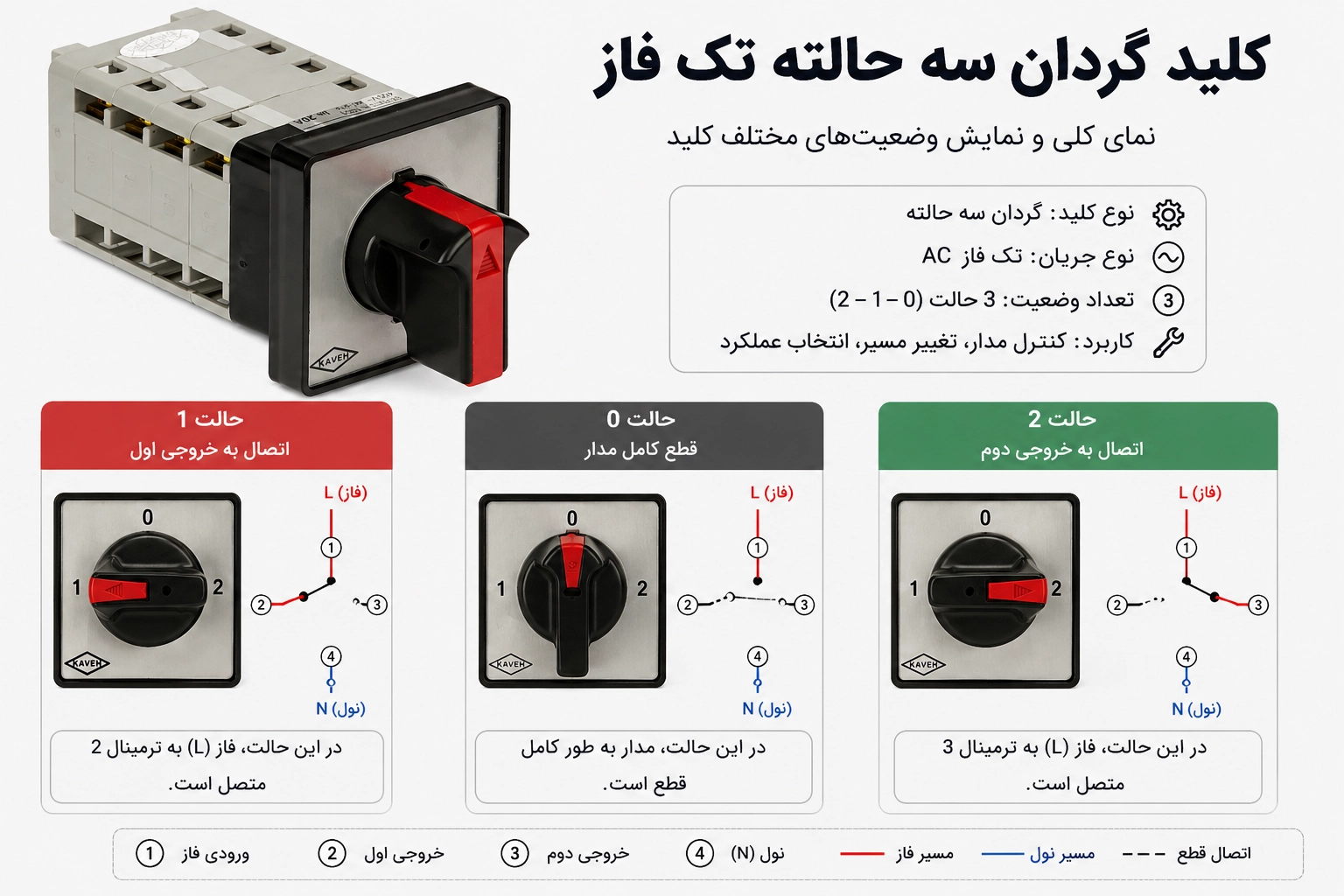

نقشه سیم کشی کلید گردان سه حالته تک فاز

برای اجرای صحیح مدار، ابتدا باید ساختار عملکرد کلید را بشناسیم. در اغلب مدل های کلید گردان سه حالته تک فاز، یک ورودی فاز به ترمینال مشترک وارد شده و بسته به موقعیت دسته کلید، خروجی های مختلف فعال می شوند.

نمونه عملکرد معمول:

در بسیاری از کاربردها، نقشه کلید گردان سه حالته تک فاز به گونه ای طراحی می شود که در حالت اول یک مصرف کننده و در حالت دوم مصرف کننده دیگری فعال شود. این ویژگی باعث می شود بتوان چند عملکرد مختلف را تنها با یک کلید کنترل کرد.

برای نمونه در یک تابلو برق صنعتی ممکن است:

حالت اول برای راه اندازی موتور اصلی باشد.

حالت دوم برای فعال سازی سیستم کمکی استفاده شود.

حالت صفر جهت توقف کامل مدار در نظر گرفته شود.

در پروژه های مربوط به برق صنعتی اصفهان معمولاً از این نوع کلیدها برای کنترل فن ها، پمپ ها، سیستم های روشنایی صنعتی و تجهیزات کنترلی استفاده می شود.

نقشه خوانی پایه های کلید (شماره گذاری و اتصالات)

یکی از مهم ترین بخش های یادگیری نقشه کلید گردان سه حالته تک فاز، شناخت شماره پایه ها و نحوه ارتباط آن ها با یکدیگر است.

در اکثر کلیدهای گردان استاندارد، پایه ها دارای شماره مشخص هستند که روی بدنه کلید حک می شوند. این شماره گذاری به تکنسین کمک می کند تا بدون خطا سیم کشی را انجام دهد.

جدول زیر یک نمونه رایج از شماره گذاری پایه ها را نشان می دهد:

هنگام مطالعه نقشه کلید گردان سه حالته تک فاز باید به دفترچه فنی سازنده توجه شود؛ زیرا آرایش داخلی کنتاکت ها در برندهای مختلف ممکن است متفاوت باشد.

یکی از اشتباهات رایج در سیم کشی این کلیدها، جابه جایی ترمینال های خروجی است که می تواند موجب عملکرد اشتباه مدار شود. بنابراین پیش از اتصال برق، بهتر است با استفاده از مولتی متر وضعیت کنتاکت ها بررسی شود.

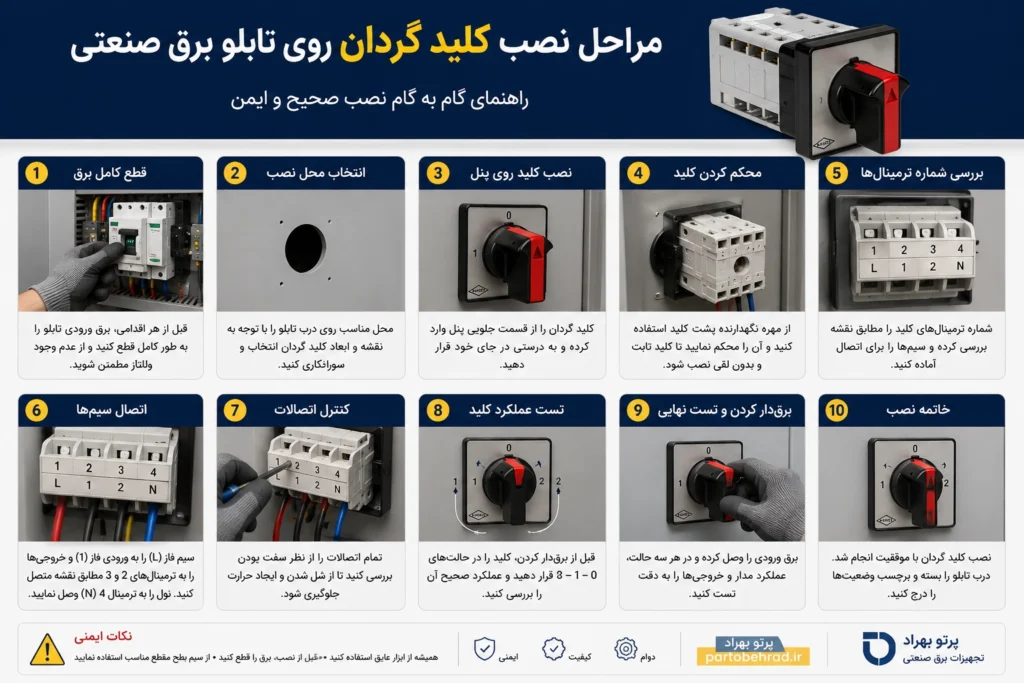

مراحل گام به گام نصب کلید سه حالته

نصب صحیح کلید گردان تأثیر مستقیمی بر عملکرد و ایمنی سیستم دارد. مراحل زیر به عنوان یک راهنمای استاندارد پیشنهاد می شود:

قطع کامل برق ورودی مدار.

بررسی مشخصات فنی کلید و تطبیق آن با نیاز مدار.

مطالعه نقشه سیم کشی ارائه شده توسط سازنده.

شناسایی پایه های ورودی و خروجی.

اتصال سیم فاز به ترمینال مشترک.

اتصال خروجی های مدار به ترمینال های مربوطه.

کنترل سفت بودن اتصالات.

تست پیوستگی کنتاکت ها با مولتی متر.

نصب کلید روی درب تابلو یا پنل کنترل.

اعمال برق و تست عملکرد در هر سه وضعیت.

فروش ویژهمحصول تخفیف خورده

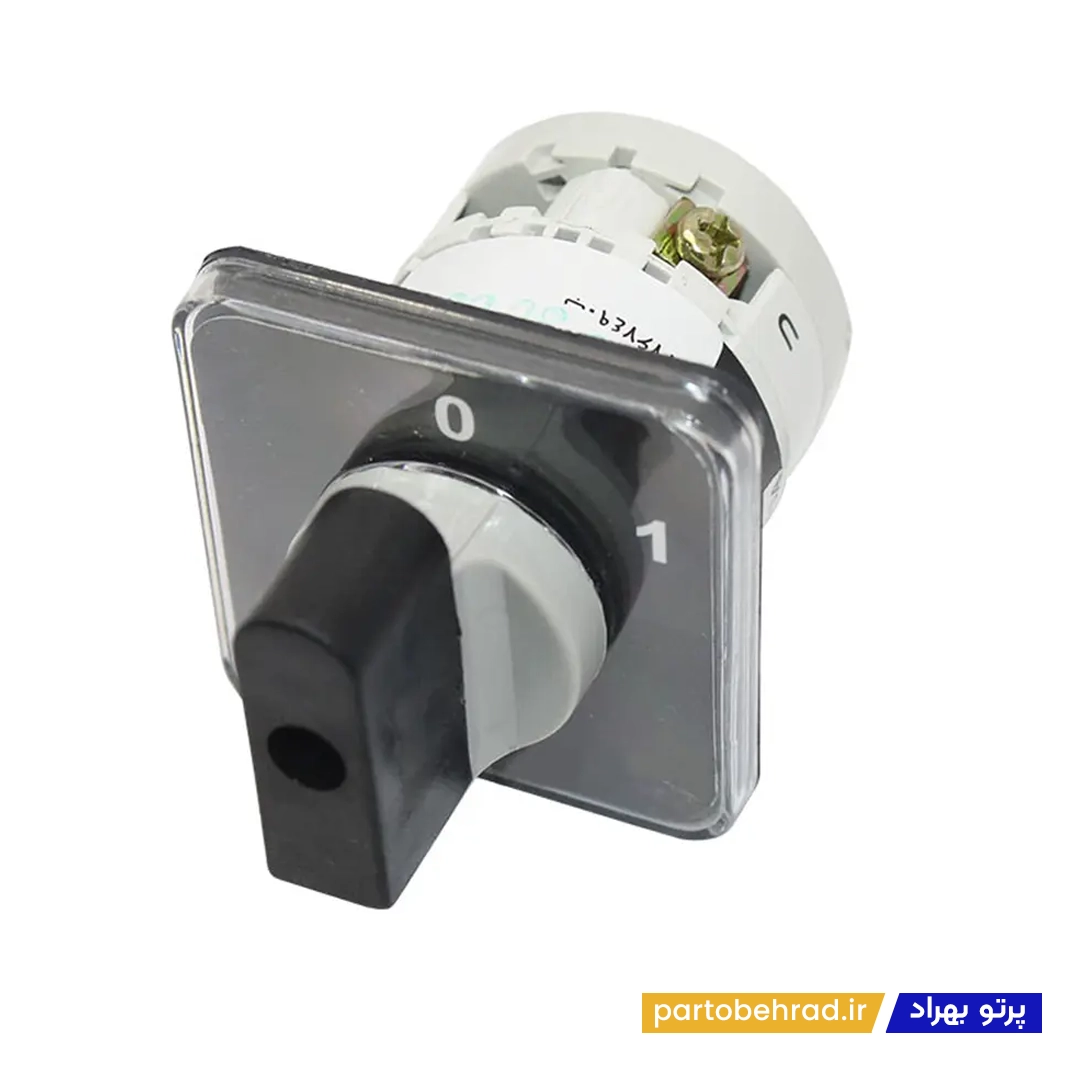

کلید گردان تکفاز یکطرفه الکترو کاوه مدل 01 ظرفیت 50 آمپر

1,309,000 تومان قیمت اصلی: 1,309,000 تومان بود.1,204,280 تومانقیمت فعلی: 1,204,280 تومان.

1000 در انبار

کلید گردان تکفاز یکطرفه الکترو کاوه مدل 01 ظرفیت 50 آمپر عدد

افزودن به سبد خرید

دسته: الکترو کاوه, کلید گردان, کلید گردان الکترو کاوه, لوازم جانبی

در زمان اجرای نقشه کلید گردان سه حالته تک فاز توصیه می شود از سیم های استاندارد با سطح مقطع مناسب استفاده شود. همچنین رعایت رنگ بندی سیم ها می تواند در تعمیرات و عیب یابی های آینده بسیار مفید باشد.

در صنایع مختلف، به ویژه در مجموعه های فعال در حوزه برق صنعتی اصفهان، استفاده از دستورالعمل های استاندارد نصب باعث افزایش طول عمر تجهیزات و کاهش هزینه های نگهداری می شود.

نکات ایمنی و استانداردهای نصب کلید سه حالته

رعایت نکات ایمنی در هنگام اجرای نقشه کلید گردان سه حالته تک فاز ضروری است. هرگونه خطا در سیم کشی می تواند منجر به آسیب تجهیزات، اتصال کوتاه یا برق گرفتگی شود.

مهم ترین نکات ایمنی عبارت اند از:

پیش از شروع کار برق مدار را کاملاً قطع کنید.

از ابزار عایق استاندارد استفاده کنید.

سیم های آسیب دیده را تعویض نمایید.

جریان نامی کلید را با جریان مصرف کننده مطابقت دهید.

از نصب کلید در محیط های دارای رطوبت بالا بدون تجهیزات حفاظتی مناسب خودداری کنید.

کلیه اتصالات را پس از نصب مجدداً بررسی کنید.

از تجهیزات دارای استاندارد IEC استفاده نمایید.

فروش ویژهمحصول تخفیف خورده

کلید گردان تکفاز یکطرفه الکترو کاوه مدل 01 ظرفیت 40 آمپر

1,124,000 تومان قیمت اصلی: 1,124,000 تومان بود.1,034,080 تومانقیمت فعلی: 1,034,080 تومان.

• برند : الکترو کاوه
• مدل : 01
• نوع کلید : گردان تکفاز یکطرفه
• ظرفیت جریان نامی : 40 آمپر
• ولتاژ نامی : 250 ولت (برای مدارهای AC)
• تعداد پل : 1
• استاندارد : مطابق با استانداردهای ملی و بین المللی
• جنس بدنه : پلاستیک مقاوم ABS
• رنگ : مشکی / خاکستری (بسته به موجودی)
• نحوه نصب : قابل نصب بر روی ریل استاندارد یا پیچ شدن به صفحه تابلو برق
• قابلیت اطمینان : بالا

1000 در انبار

کلید گردان تکفاز یکطرفه الکترو کاوه مدل 01 ظرفیت 40 آمپر عدد

افزودن به سبد خرید

دسته: الکترو کاوه, کلید گردان, کلید گردان الکترو کاوه, لوازم جانبی

همچنین توصیه می شود برای جلوگیری از افت کیفیت عملکرد، از محصولات برندهای معتبر استفاده شود. هنگام خرید کلید گردان بهتر است اصالت کالا، کیفیت کنتاکت ها، توان تحمل جریان و خدمات پس از فروش مورد توجه قرار گیرد.

اگر قصد خرید کلید گردان برای پروژه های صنعتی، تابلو برق یا سیستم های کنترلی را دارید، مجموعه «پرتو بهراد» یکی از مراجع تخصصی تأمین تجهیزات برق صنعتی محسوب می شود. این مجموعه با ارائه انواع کلیدهای گردان استاندارد، امکان انتخاب محصول متناسب با نیاز پروژه را فراهم کرده است. بسیاری از فعالان حوزه برق صنعتی اصفهان برای تأمین تجهیزات موردنیاز خود از محصولات عرضه شده توسط پرتو بهراد استفاده می کنند.

نتیجه گیری

در نهایت، تسلط بر نقشه کلید گردان سه حالته تک فاز به شما کمک می کند تا بتوانید مدارهای کنترلی را با دقت بیشتر طراحی و اجرا کنید. شناخت صحیح پایه ها، رعایت اصول سیم کشی، استفاده از تجهیزات استاندارد و توجه به نکات ایمنی، مهم ترین عوامل در بهره برداری موفق از این نوع کلیدها هستند. همچنین انتخاب یک مرجع معتبر مثل پرتو بهراد برای خرید کلید گردان می تواند کیفیت و دوام سیستم های الکتریکی شما را به میزان قابل توجهی افزایش دهد.
